Из верхней последней ступени насоса жидкость поступает в напорную колонку, которая представляет собой трубопровод, состоящий из нескольких фланцевых трубных секций, с проходящим внутри составным валом из участков равной длины.

Насосы типа ЦНС - многоступенчатые центробежные насосы. Насосы ЦНС предназначены для перекачивания нефти в схеме откачки утечек непосредственно в коллектор приема НПС.

В этих насосах поток перекачиваемой жидкости перемещается последовательно несколькими рабочими колесами, смонтированными на одном валу, в одном корпусе. Напор этих насосов равен сумме напоров, создаваемых каждым установленным рабочим колесом.

Корпус многоступенчатого секционного насоса  состоит из отдельных секций, число которых равно числу ступеней минус один, так как одно колесо расположено в передней крышке. Уплотнение между секциями обеспечивается резиновыми прокладками. Секционная конструкция корпуса насоса позволяет увеличивать или уменьшать число секций и тем самым увеличивать или уменьшать напор, не изменяя подачи.

Многоступенчатые насосы типа ЦНС выпускаются с числом рабочих колес от 2 до 10. Ввиду того, что в секционных насосах устанавливается большое число рабочих колес с осевым входом воды, возникают большие гидравлические осевые усилия, для разгрузки которых применяют автоматические разгрузочные устройства в виде уравновешивающего диска (гидравлическая пята). Некоторые насосы типа ЦНС выпускаются с двумя рабочими колесами осевого входа левого и правого вращения. Осевые усилия уравновешиваются симметричным расположением колес.

Работа насоса основана на взаимодействии лопаток вращающегося рабочего колеса и перекачиваемой жидкости.

Вращаясь, рабочее колесо сообщает круговое движение жидкости, находящейся между лопатками. Вследствие возникающей центробежной силы жидкость от центра колеса перемещается к внешнему выходу, а освободившееся пространство вновь заполняется жидкостью, поступающей из всасывающей трубы под действием создаваемого разрежения.

Выйдя из рабочего колеса первой секции, жидкость поступает в каналы направляющего аппарата и затем во второе рабочее колесо с давлением, созданным в первой секции, откуда - в третье рабочее колесо с увеличенным давлением, созданным во второй секции и т. д.

Вышедшая из последнего рабочего колеса жидкость через направляющий аппарат поступает в крышку нагнетания и из нее в нагнетательный трубопровод.

Во время работы насоса, вследствие давления воды на неравные по площади боковые поверхности рабочих колес, возникает осевое усилие, которое стремится сместить ротор насоса в сторону всасывания.

Для уравновешивания осевого усилия в насосе предусмотрено разгрузочное устройство, состоящее из диска разгрузки, кольца и втулки разгрузки и дистанционной втулки.

Жидкость из последней ступени проходит через кольцевой зазор между втулкой разгрузки и дистанционной втулкой и давит на диск рагрузки с усилием, равным сумме усилий, действующих на рабочие колеса, но направленным в сторону нагнетания. Ротор насоса оказывается уравновешенным, равенство усилий устанавливается автоматически.

Выходящая из разгрузочной камеры жидкость охлаждает сальник со стороны нагнетания.

Сальник со стороны всасывания омывается жидкостью, поступающей под давлением из всасывающего трубопровода. Жидкость, проходя по рубашке вала через сальниковую набивку, предупреждает засасывание воздуха в насос и одновременно охлаждает сальник. Большая часть жидкости проходит через зазор между рубашкой вала и втулкой гидрозатвора в полость всасывания, часть проходит между рубашкой вала и сальником со стороны всасывания, охлаждая его, остальная часть выходит наружу через штуцер.

Затяжка сальника должна обеспечивать возможность просачивания перекачиваемой жидкости между валом и сальниковой набивкой наружу в количестве 5-15 л/ч. Меньшее количество свидетельствует об излишнем затягивании сальника, что увеличивает потери на трение и ускоряет износ рубашки вала и гайки ротора.

Ротор насоса приводится во вращение электродвигателем, присоединенным к насосу через упругую втулочно-пальцевую муфту, состоящую из двух полумуфт (насоса и электродвигателя) и пальцев с резиновыми втулками.

Направление вращения ротора насоса по часовой стрелке, если смотреть со стороны электродвигателя.

Насос и электродвигатель устанавливаются на общей фундаментной плите так, чтобы между полумуфтами оставался зазор 10 мм при роторе насоса, сдвинутом до отказа в сторону всасывания.

Устройство (конструкция) насоса типа ЦНС

1 - кронштейн задний 2 - вал 3 - втулка сальника 4 - гайка ротора 5 - набивка сальника 6 - диск разгрузки 7 - кольцо разгрузки 8 - втулка разгрузки 9 - втулка дистанционная 10 - крышка нагнетания 11 - корпус направляющего аппарата 12 - направляющий аппарат 13 - колесо рабочее

14 - крышка всасывания 15 - гайка стяжного болта 16 - втулка гидрозатвора 17 - защитная втулка 18 - муфта 19 - крышка подшипника 20 - гайка круглая 21 - подшипник 22 - крышка подшипника 23 - кольцо-отбойник 24 - втулка подшипника 25 - кольцо уплотняющее 26 - кронштейн передний.

Насосные агрегаты НВ

Агрегат электронасосный полупогружной типа НВ предназначен для перекачивания из подземных дренажных емкостей смеси воды и темных нефтепродуктов с твердыми включениями.

Конструкция

Полупогружной агрегат типа НВ — агрегат с вертикальным осевым входом перекачиваемой жидкости через приемный патрубок.

Верхние опоры вала — подшипники 118, ГОСТ 8338-75, нижняя и средние опоры - подшипники скольжения. Смазка подшипников качения – Литол 24ГОСТ 21150-87. Смазка двух средних подшипников скольжения осуществляется через трубопроводы от внешнего источника.

Изменение глубины погружения насоса обеспечивается изменением длины нижней подвески. Место выхода вала из плиты опорной уплотняется армированной манжетой или торцовым уплотнением. В торцовое уплотнение подается тосол А-65 из бачка, закрепленного на стойке.

Передача крутящего момента от двигателя к насосу осуществляется через упругую втулочно-пальцевую муфту.

В комплект поставки входит ответный фланец.

Детали проточной части – СЧ 20 ГОСТ 1412-85, вал верхний и вал нижний – сталь 40Х ГОСТ 4543-71,вкладыши подшипников скольжения – Бр. А9ЖЗЛГОСТ 493-79, неподвижная втулка пары трения торцового уплотнения – карбид кремния ТУ 1915-01-0136353-99.

Климатическое исполнение У, категория размещения 2 по ГОСТ 15150-69.

Насосы типа «К», «Д», «ВК», «ВКС»

Центробежные консольные одноступенчатые насосы типа «К» с односторонним подводом жидкости к рабочему колесу. Используются в системах водоснабжения и отопления.

Среды: предназначены для перекачивания питьевой, чистой воды, производственно-технического назначения (кроме морской) с pH 6...9 и жидкостей сходных с чистой водой по плотности, вязкости и химической активности, содержащих твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0,1%. Температура перекачиваемой жидкости от 0 до 85°С (с одинарным сальниковым уплотнением) или до 105 °С (с двойным сальниковым или одинарным торцовым уплотнением)..

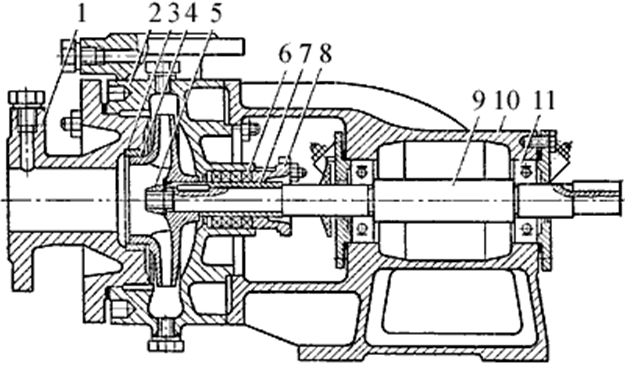

Схема консольного насоса одностороннего всасывания типа К

1 – крышка корпуса  7 – втулка защитная

2 – корпус         8 – крышка сальника

3 – сменные уплотнительные кольца 9 – вал

4 – рабочее колесо  10 – опорный кронштейн

5 – шпонка  11 - шарикоподшипник

6 – сальник

Не допускаются установка и эксплуатация насосов во взрывопожароопасных производствах и использование их для перекачивания горючих легковоспламеняющихся жидкостей.

Материал деталей проточной части - серый чугун; уплотнение электронасоса одинарное сальниковое. Возможно изготовление с двойным сальниковым и с одинарным торцовым уплотнением.

Вал насоса изготавливают из высококачественной стали. Для предотвращения износа вал имеет защитную втулку. Опорами вала служат два подшипника находящиеся в масляной ванне. Рабочее колесо, закрепленное        на консольной части вата, состоит из двух дисков, соединенных пространственными или цилиндрическими лопатками.

Для выравнивания осевого усилия в заднем диске рабочего колеса имеются разгрузочные отверстия. Все насосы имеют сальник с мягкой набивкой (из промасленного хлопчатобумажного шнура), которая уплотняется подтягиванием гаек крышки сальника. Передняя крышка корпуса насоса съемная, что позволяет осматривать рабочие органы насоса без его демонтажа.

Насосы этого типа выпускаются как на опорной стойке, так и в моноблочном исполнении.

Насосы типа ДН предназначены для работы в качестве подпорных или малых магистраль­ных насосов, перекачивающих нефть и нефте­продукты, а также в качестве насосов для внутри парковой перекачки, железнодорожных наливных эстакад и морских терминалов.

Насосы типа ДН — центробежные горизонтальные одноступенчатые с рабочим колесом двусторон­него входа и двухзавитковым спиральным отводом.

Входной и напорный патрубки расположены в нижней части корпуса и направлены в противо­положные стороны, что обеспечивает удобный доступ к ротору без отсоединения патрубков от трубопроводов.

Опорами ротора служат подшипники качения с консистентной смазкой. Концевые уплотнения — механические торцовые, выполнены в соответ­ствии с требованиями стандарта API 682. Конструкцией насоса предусмотрена возможность замены торцовых уплотнений на сальниковые. Насос и двигатель устанавливаются на общей фундаментной плите.

Передача крутящего момента от двигателя к насосу осуществляется с помощью упругой пластинчатой или упругой втулочно-пальцевой муфты.

Условия эксплуатации

Насосы и агрегаты ДН изготавливаются во взрывозащищенном исполнении для работы во взры­воопасных зонах класса В-1г согласно «ПУЭ», для перекачивания жидкостей, пары которых образуют  с  воздухом  взрывоопасные  смеси категории IIA, IIB группы Т3 по ГОСТ 12.1.011. Климатическое исполнение У (при нижнем зна­чении температуры окружающей среды -40oС), категория размещения 2 (для эксплуатации под навесом) по ГОСТ 15150.
