Аудиовизуальные технологии обучения (стр. 9 )

Комплексное использование ТСО всех видов создает условия для решения основной задачи обучения – улучшения качества обучения учащихся в соответствии с требованиями современного научно-технического прогресса.

Включение ТСО в учебный процесс может быть вариативным. В первом случае полностью весь урок биологии, экологии или БЖ проводится с применением того или иного технического средства обучения (теле-, видеоаппаратура, компьютерная обучающая программа). Второй вариант – фрагментарно на различных этапах урока : а) проверка знаний ( тестовые задания, немые схемы, таблицы, видеоматериалы и т. д.); б)изучения нового материала (иллюстрации, фрагменты телепередач и видеофильмов, динамичные схемы, графики, демонстрирующие природные процессы и явления); в)закрепления нового материала (тесты различных уровней, «немые» схемы, таблицы и т. д.). Третий вариант использования ТСО при выполнении учащимися домашней работы (презентации, написание рефератов, контрольных работ).

4.2. Строение и функции средств статической проекции

Проекционный аппарат – оптическое устройство, формирующее изображение оптических объектов на рассеивающей поверхности, служащей экраном. По способу освещения объекта различают диаскопический, эпископический и эпидиаскопический проекционные аппараты.

Диаскоп (от греч. diaskopéo — внимательно разглядываю), диапроектор – оптико-механическое устройство для проецирования с увеличением изображений прозрачных оригиналов (диапозитивов, диафильмов и т. п.) на встроенный в прибор или настенный экран. Диапроектор применяют во время лекций для демонстрации рисунков, чертежей и др., для чтения микрофотокопий и т. д. Разновидности диапроекторов — фильмоскоп, «волшебный фонарь» и др.

Качество получаемого на экране изображения зависит от величины, создаваемого проектором светового потока, качества оптики, размеров кадрового окна, угла наклона оси проецирования, отражающей способности, угла наклона и степени боковой засветки экрана.

Рис. 1. Схема диапроекции

1  – рефлектор; 2 – источник света; 3 – конденсатор с теплофильтром; 4 – кадровая рамка; 5 – объектив

Осветительно-проекционная система всех типов диапроекторов расположена горизонтально, а объект проекции (диапозитив) – вертикально. Световой поток, отраженный рефлектором, проходит через конденсатор, кадровое окно с диапозитивом и объектив, образуя на экране увеличенное изображение объекта (рис. 1).

Диапроектор «Свитязь» предназначен для демонстрации цветных и черно-белых диапозитивов, установленных в рамках 50х50 мм (рис. 2).

Рис. 2. Диапроектор «Свитязь»

1 – толкатель; 2 – кнопка для включения проекционной лампы; 3 – кассета; 4 – ручка для точной наводки объектива на резкость; 5 – съемная крышка диапроектора; 6 – винт, закрепляющий съемную крышку; 7 – проекционный объектив.

Кассета рассчитана на 36 диапозитивов, которые подаются в кадровое окно вручную толкателем. Диапозитивы укладываются в кассету эмульсионным слоем к источнику света с изображением, перевернутым на 1800.

Диапроекторы автоматические "Пеленг-700АВ", "Пеленг-700АД", Пеленг-700АФ" предназначены для использования в качестве технических средств обучения в различных учебных заведениях, для пропаганды и рекламы. В них используются диапозитивы в рамках 50x50 мм. Для просмотра диафильмов используется приставка для демонстрации диафильма.

Диапроекторы – это точные оптико-механические приборы. Диапроекторы снабжены прямоугольными и круглыми диамагазинами. Смена диапозитивов в них осуществляется нажатием клавиш на приборе и пульте дистанционного управления. В диапроекторах предусмотрена возможность работы с устройствами типа "Синхрон" с магнитофоном.

Диапроекторы имеют систему автофокусировки изображения. В осветительной системе приборов используется двух линзовый асферический конденсор с отражателем и теплофильтром.

Рис. 3. Диапроектор Пеленг – 700АВ

Эпипроектор – прибор для получения на экране изображений непрозрачных объектов (различных предметов и деталей, чертежей, рисунков, фотографий); одна из разновидностей проекционного аппарата.

Рис. 4. Схема эпипроекции

1 – рефлектор; 2 – источник света; 3 – предметный столик; 4 – зеркало; 5 – объектив

В эпипроекторе изображаемый объект отражает освещающие его лучи света диффузно; поэтому лишь незначительная часть отражённого светового потока попадает в объектив эпипроектора. Усиления яркости изображения достигают, применяя в эпироекторе один или несколько мощных источников света и светосильные проекционные объективы (с относительным отверстием до 1:1,5 – 1:2). Т. к. фокусные расстояния объективов эпипроекторов обычно меньше, чем у объективов диапроекторов, они дают меньшее увеличение. Зеркало, помещаемое в эприпроектор над объективом или перед ним, "переворачивает" изображение, с тем чтобы на экране оно было прямым. Сильное тепловыделение в эпироекторах вынуждает использовать в них специальные системы охлаждения. Схема эпипроектора является составной частью оптической схемы перестроенных проекционных аппаратов – эпидиаскопов, позволяющих проецировать на экран изображения как непрозрачных, так и прозрачных объектов.

Графопроектор – переносное или стационарное устройство, осуществляющее на отражающий экран диаскопическую или теневую ретропроекцию графических изображений, текста, плоских моделей.

В литературе это устройство именуется как: световая или классная оптическая доска (КОД); кодоскоп (рис. 5), кодопроектор; прибор для проецирования записей лекций на экран и т. д.

Рис. 5. Схема кодопроекции

1 – рефлектор; 2 – источник света; 3 – теплофильтр; 4 – линза Френеля; 5 – объектив с зеркалом; 6 – экран

Осветительно-проекционная система кодопроектора расположена вертикально, а объект проекции – горизонтально. Световой поток от проекционной лампы отражается рефлектором вертикалью вверх, проходит через конденсор (линза Френеля) и предметный столик с кодопозитивом, попадает в объектив с поворотным зеркалом и формирует на экране увеличенное изображение объекта.

Основные преимущества графопроекторов – крупный масштаб экранного изображения, проведение демонстраций без затемнения или при частичном затемнении помещения.

Современная модель – оверхед-проектор имеет устойчивый корпус, безбликовые линзы Френеля, высококачественный терхлинзовый объектив, экономичный режим автоотключения ламп, устройство мгновенной замены ламп, бесшумный вентилятор. Выключатель расположен на рабочей поверхности. Две лампы 24В/250 Вт. Световой поток около 2500 лм. Масса около 14 кг, расстояние от экрана 180, 200, 250 см, размеры изображения: 160х160, 180х180, 230х230 см. Имеет кассету для рулонной пленки шириной от 26 до 29,7 см.

6. Оверхед-проектор GEHA OHP

Оверхед-проектор GEHA OHP, портативный Touring 169684 (2 300lm, 3 lens, кейс, 4кг). Мощный портативный проектор (рис.6). Весит всего 5.6 кг, включая сумку. Отличается высоким уровнем яркости. Современный и функциональный дизайн. Имеет встроенную систему автозамены лампы. В комплект поставки входит сумка. Эта модель состоит из двух частей, которые, в случае необходимости, легко разбираются или собираются в единое целое.

Основные параметры: современный дизайн; трехлинзовая оптическая система; яркость 2200 Лм.

4.3. Аналоговые и цифровые фотоаппараты

При фотографировании с помощью обычного (аналогового) фотоаппарата, мы сохраняем на пленку свет, который отражается от видимых объективом предметов. Свет проходит через объектив и вызывает химические изменения фотопленки, фиксируя на ней изображение. Состав, которым покрыта фотопленка, содержит светочувствительные кристаллы галогенида серебра. В момент съемки кристаллы меняют свои химические свойства в зависимости от количества света, попавшего на них через объектив. Так снимок фиксируется в фотослое пленки. Для получения фотоснимка плёнку нужно проявить и напечатать в лаборатории. Снимок, сделанный аналоговым фотоаппаратом, можно записать на жесткий диск компьютера или отправить по электронной почте, если предварительно сделать оцифровку изображения.

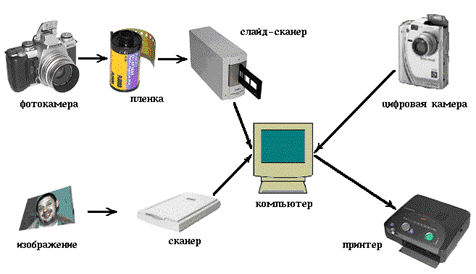

В зависимости от того, каким носителем графической информации вы располагаете, можно выбрать один из следующих путей получения ее цифрового представления для последующего хранения и обработки с использованием компьютера.

Изображение на бумажном носителе -> Сканер -> Файл на компьютере. Фотокамера -> Пленка -> Слайд-сканер -> Файл на компьютере. Цифровая фото - или видеокамера -> Файл на компьютере.

На сегодняшний день принципиальное развитие зеркальных фотоаппаратов завершено: в них есть все необходимые для фотографа узлы и устройства, а также автоматика всех этих устройств. Возможно только усовершенствование фотокамер и отдельных узлов. В последние годы быстрыми темпами идет миниатюризация фототехники, и особенно в этом преуспела фирма PENTAX. В будущем ожидается еще один (и на этот раз, очевидно, уже последний) скачок в развитии 35-миллиметровых зеркальных фотоаппаратов – их скрещивание с цифровой техникой. Похоже, это выразится в системе предварительного цифрового просмотра изображения, то есть перед спуском затвора можно будет сделать кадр не на пленку, а на цифровую матрицу, размещенную где-нибудь в пентапризме, и просмотреть изображение на дисплее, встроенном в заднюю крышку. Если оно вас устраивает – нажать спусковую кнопку и получить идентичное изображение, но уже на пленке. А распространенное мнение о том, что цифровая фотография вытеснит обычную, пока беспочвенны, по крайней мере, это произойдет лишь тогда, когда молекулярная физика и химия подарят нам цифровую матрицу, число сенсоров которой соизмеримо с количеством молекул в светочувствительном слое пленки, чувствительность не ниже, а цену не дороже. И даже в этом светлом будущем все равно будет иметь большой спрос фототехника, не требующая, в отличие от цифровых камер, элементов питания, то есть безотказная и гарантирующая уверенность в конечном результате.
