Результат решения уравнений (3):

  (4)

Из (4) следует, что координаты «вершины» С являются функциями длины l1 и l2 цилиндров; в u и U, которые записываются громоздкими выражениями и здесь не приводятся, также входят l1 и l2.

Решение (4) проверяется на соблюдение условия U > 0 при различных сочетаниях длины цилиндров. Если размеры механизма и положения его шарниров выбраны неудачно (ввиду неочевидности задачи) и при l1 = lmin, l2 = lmax (или наоборот) U ? 0, то пространственный механизм попадает в мертвое положение, что недопустимо. Соблюдение U > 0 (с определенным запасом) – это и есть условие существования этого специфического механизма.

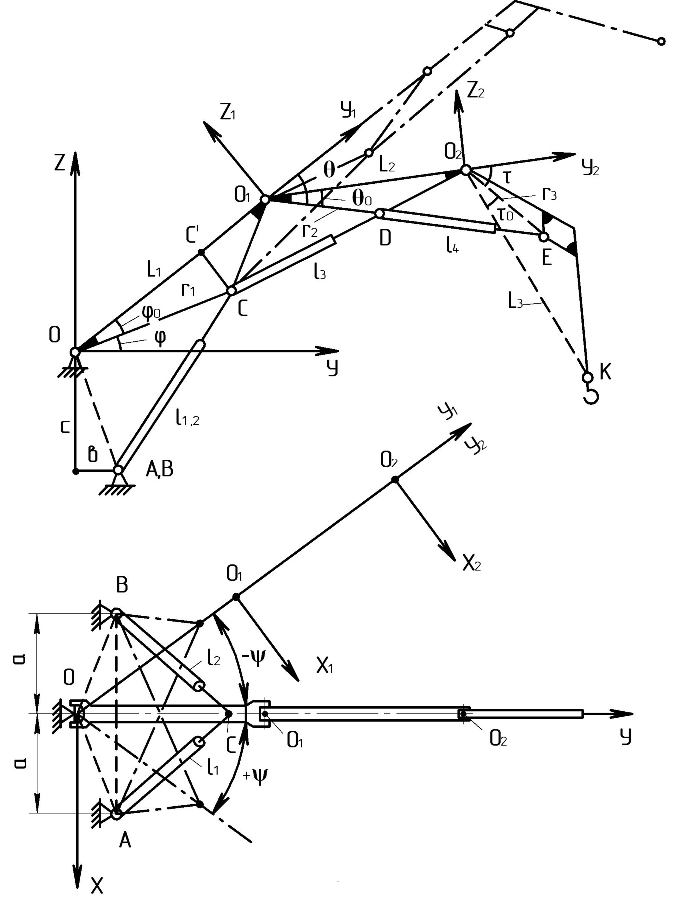

Теоремы 1 и 2 используются в сочетании с преобразованиями систем координат. При кинематическом анализе манипулятора необходимо определить обобщенные координаты геометрического характера, которые выражаются углами поворота ведомых звеньев. Для пространственного механизма это углы ? и ? поворота коренной секции – ее прямой ОС в вертикальной и горизонтальной плоскостях (рис. 1), которые определяются при переходе от прямоугольной к сферической системе координат:

    .  (5)

Рисунок 1

Возвратившись к базовой системе координат Оxyz, находим координаты точки О1 – конца коренной секции и начала новой системы координат Оy1z1:



  (6)

где L1 = OO1; OC,OO1 .

Углы ? и ? поворота последующих звеньев стрелы определяются в своих – плоских системах координат – с использованием теоремы 1. Координаты точки С в системе

.

При определении координат вершины D треугольника O1DO2 система уравнений (1) принимает вид:

  (7)



Отсюда определяются , а третью обобщенную координату находим при переходе к цилиндрической системе координат:

    (8)

Подобным образом в своей системе координат О2y2z2 определяется четвертая обобщенная координата – угол ? поворота концевой секции (рис. 1). Возвратившись к базовой (неподвижной) системе отсчета Оxyz и используя известные формулы преобразования систем координат, находим положение точки К – оголовка манипулятора, несущего грузозахватный орган,



  (9)



где ?* = ? + ?0 ; ?* = ? + ?0 – ? + ?0 ; ?* = ? + ?0 – ? + ?0 – ? – ?0 ;

L2 = O1O2; L3 = O2K; O1O2; О2К,О2К (рис. 1).

Координаты (9) являются функциями всех четырех обобщенных координат, которые, в свою очередь, через координаты узловых точек C, D, E являются функциями длины гидроцилиндров l1…l4. При изменении длины последних оголовок К совершает сложное пространственное движение, а при всех сочетаниях ln, min и ln, max (n = 1…4) образуется объемная зона действия манипулятора – его кинематические возможности. Это способствует также созданию систем управления манипуляторами [1].

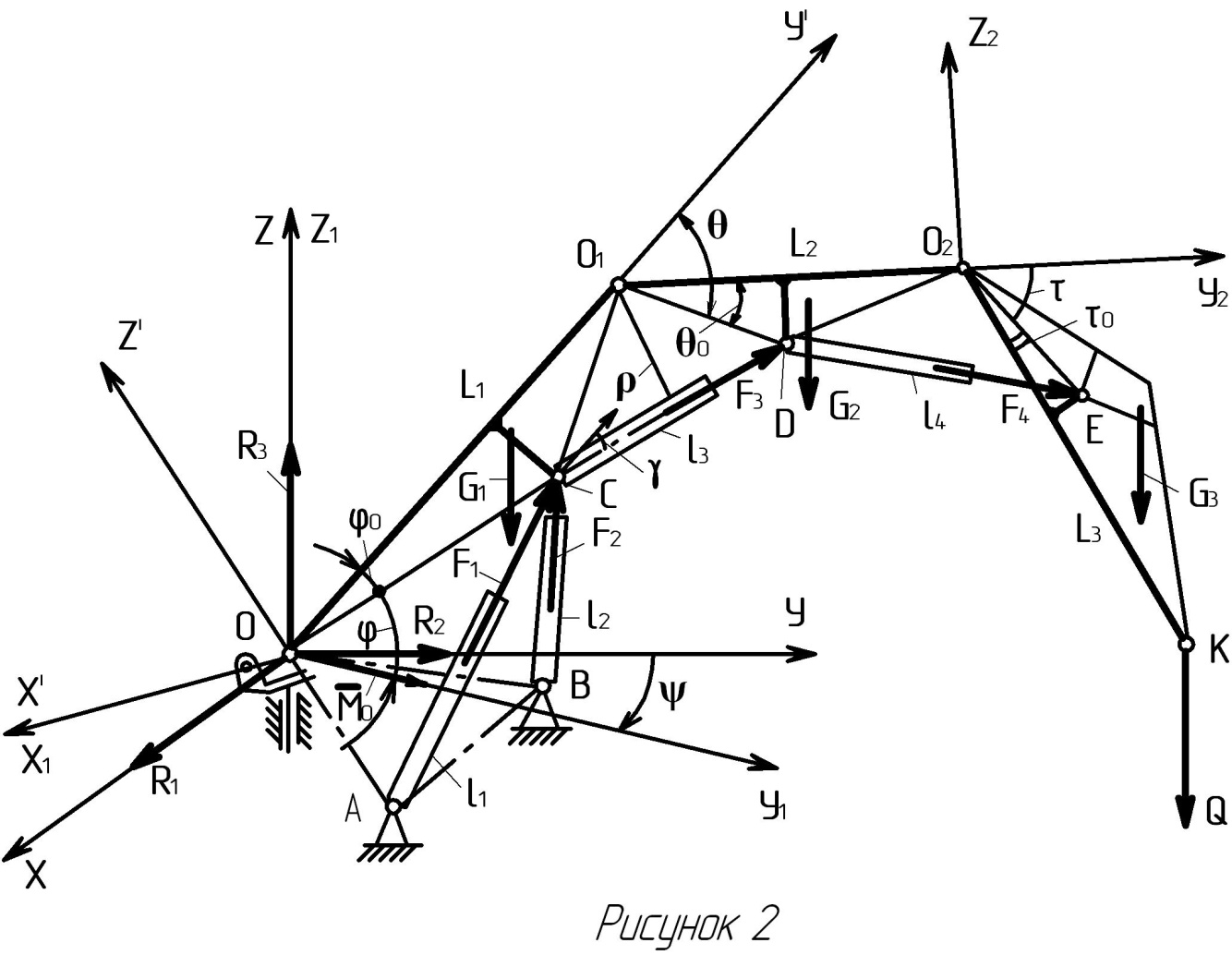

Полученные значения координат узловых точек и обобщенных координат используются при силовом анализе и динамическом исследовании манипуляторов. Пространственная система сил, действующих на исследуемый манипулятор (рис. 2), включает: внешние силы – вес груза Q и секций стрелы G1, G2,G3; искомые силы – усилия в штоках гидроцилиндров F1…F4, составляющие реакции R в опорном шарнире О, момент в этом шарнире (показан вектор-момент 0).

Рисунок 2

Для примера представим начало решения – систему уравнений с учетом сил, действующих на коренную секцию и ее гидроцилиндры,

m11F1 + m12F2 + R1 = 0;

m21F1 + m22F2 + R2 = 0;

m31F1 + m32F2 + R3 = Q + G;

m41F1 + m42F2 + m43M0 = Q·yK – Gy;  (10)

m51F1 + m52F2 + m53M0 = Q·xK + Gx;

m61F1 + m62F2 = 0,

где G – приведенный вес всей стрелы; (x, y) – текущие координаты точки приложения этого веса; mij (i=1,2,3; j=1,2), mKq (k=4,5; q=1,2,3), m61, m62 – коэффициенты и направляющие косинусы при силах F1,F2 и частично при моменте М0 (определяются своими зависимостями).

После решения системы уравнений (10) получим искомые силы и момент как функции текущих значений длины цилиндров l1, l2,  координат узловых точек и обобщенных координат ? и ?. Далее рассматриваются следующие секции стрелы в своих плоских системах координат (рис. 2), со своими обобщенными координатами и определяются усилия в цилиндрах F3,F4 и реакции в опорах О1 и О2.

Таким образом, предложенные теоремы аналитической геометрии в сочетании с преобразованием систем координат позволяет решать широкий круг задач при конструировании и исследовании шарнирнo-стержневых манипуляторов с пространственным и плоскими механизмами.

Библиографический список

1. Герасун, управления манипуляторами на основе пространственных исполнительных механизмов [Текст] / , // Мехатроника, автоматизация, управление. – 2010. – № 2. – С. 24-28.

2. Пындак, кинематического и силового анализа шарнирно-стержневых манипуляторов [Текст] / , , // Справочник. Инженерный журнал. – 2010. – № 4. – С. 31-34.

3. Пындак, В, И. Кинематический и силовой анализ гидроманипуляторов с пространственным приводным механизмом [Текст] / , // Справочник. Инженерный журнал. – 2002. – № 6. – С. 30-33.
