– приращения интенсивностей деформаций и напряжений;

– касательный модуль диаграммы деформирования материала.

Зависимость приращения средней деформации от приращения среднего напряжения определяется следующим выражением

  (11)

Приращения деформаций из (10) с использованием (11) можно записать в матричном виде

    (12)

3. Матрица деформирования конечного элемента на шаге нагружения. В качестве конечного элемента разработан шестигранный восьмиузловой конечный элемент с узлами i, j, k, l, m, n, p, h [1].

В качестве узловых неизвестных приняты приращения напряжений в узловых точках и перемещения узловых точек на шаге нагружения. Для выполнения численного интегрирования произвольный шестигранник отображается на куб, локальные координаты которого изменяются в пределах . Для численной реализации используется функционал Лагранжа, выражающий равенство на шаге нагружения возможных и действительных работ внешних и внутренних сил, возникающих в теле

  (13)

Заменим действительную работу приращений внутренних сил на шаге нагружения разностью возможной и дополнительной работ внутренних сил на шаге нагружения

  (14)

С учётом матричных соотношений функционал на шаге нагружения запишется в виде

       (15)

Минимизируя функционал (15) по узловым неизвестным и , получим систему уравнений

  (16)

Система (16) может быть представлена в традиционной для метода конечных элементов форме

  (17)

где  – матрица деформирования конечного элемента на шаге нагружения;

– вектор узловых неизвестных элемента;

– вектор узловых усилий конечного элемента;

– невязка.

Пример расчёта. Рассмотрено напряжённо-деформированное состояние загруженной равномерным давлением интенсивности q = 4.4 МПа (рис.1) цилиндрической оболочки закрепленной на конце (рис. 1). Были приняты следующие исходные данные: Rн =30 см, l = 20 см, t=1 см. Упруго-пластические свойства материала цилиндрической оболочки описываются диаграммой деформирования с нелинейным упрочнением. Интенсивность напряжений, соответствующая пределу текучести,  ?iт =2000 даН/см2, ?iт=0,00267 – интенсивность деформации, соответствующая пределу текучести. Нелинейное упрочнение описывалось зависимостью ?i= к1?i2+ к2 ?i+ к3, где к1 = 789018,2861100 даН/см2;  к2 =86782,0993830 даН/см2; к3 = 1819,7547393 даН/см2. Рассмотренная конструкция является моделью сооружения для хранения сыпучих материалов.

В таблице 1 для сравнения приведены результаты проверки условия равновесия по силам (?x = 0). Как видно из таблицы, равновесия результатов, полученных с использованием изложенного алгоритма, выполняются точнее, чем равновесия результатов, полученных с помощью программного комплекса ABAQUS.

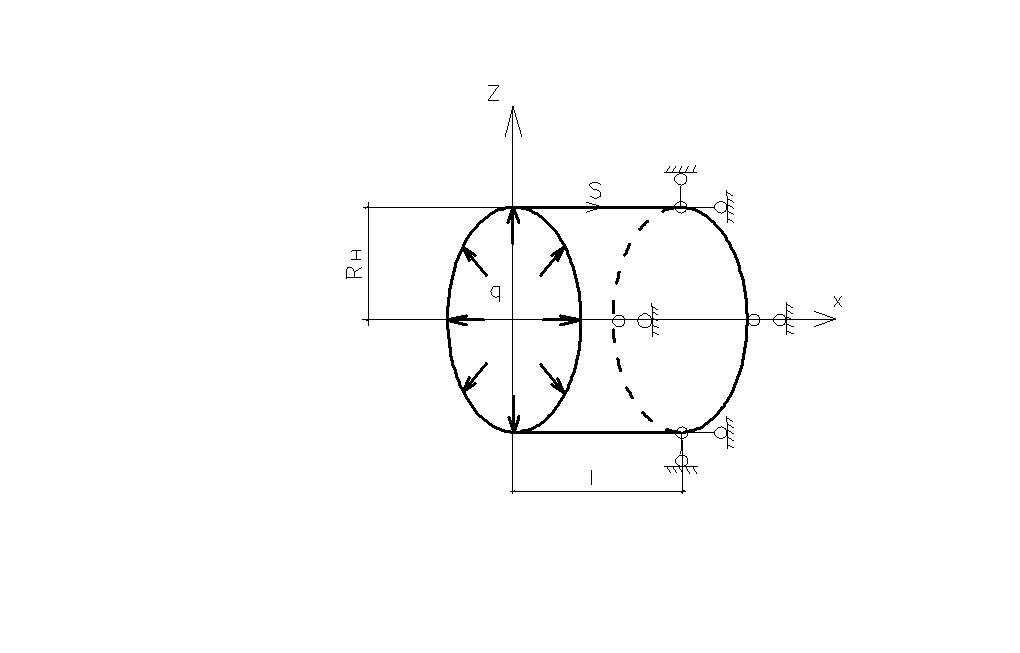

Рисунок 1 – Цилиндрическая оболочка вращения,

загруженная равномерным давлением

Таблица – Результаты проверки условия равновесия

При разбиении оболочки на 10 КЭ по толщине и 60 КЭ вдоль меридиана	?x=0, ?%
Результат, полученный на основе изложенного алгоритма	0,21
Результат, полученный с использованием программного комплекса АBAQUS	4,18
При разбиении оболочки на 10 КЭ по толщине и 100 КЭ вдоль меридиана	?x=0, ?%
Результат, полученный на основе изложенного алгоритма	0,23
Результат, полученный с использованием программного комплекса АBAQUS	3,8

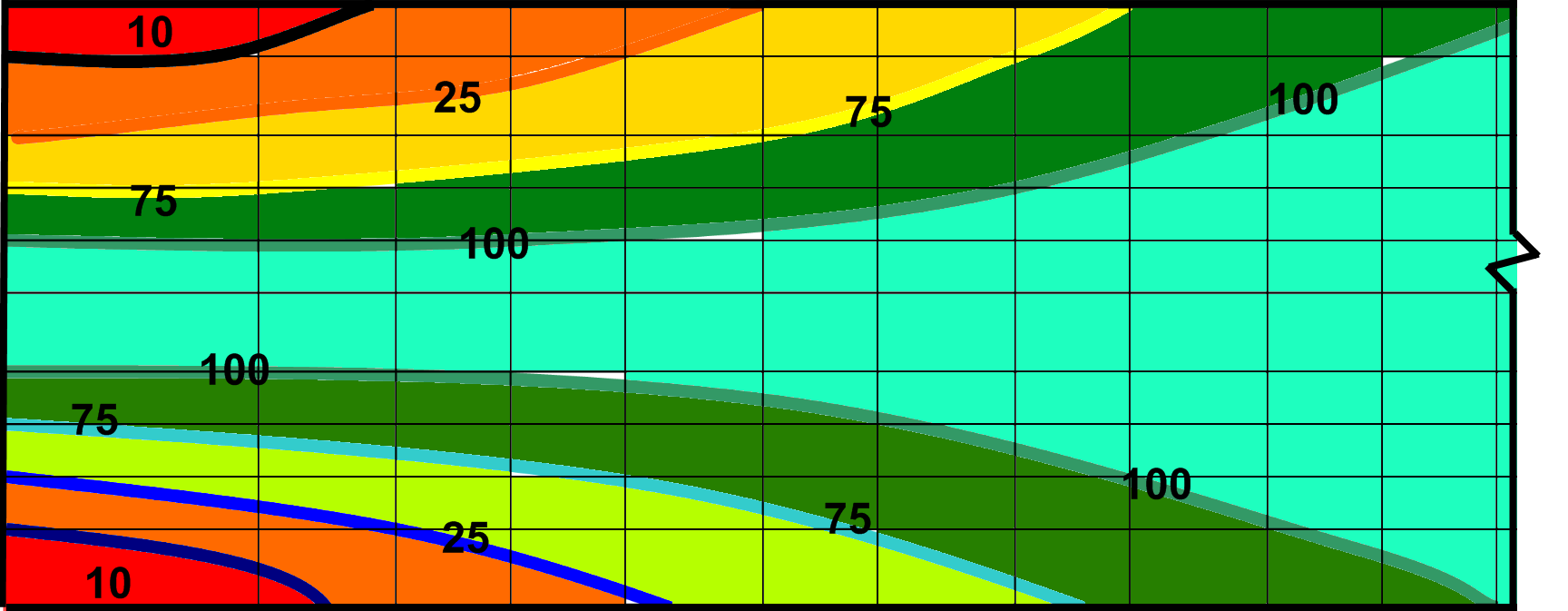

Рисунок 2 – Зоны распределения пластических деформаций

в стенке цилиндрической оболочки при различных шагах нагружения

На рис. 2 показано распределение зон пластических деформаций в стенки цилиндрической оболочки при различных шагах нагружения.

Полученные результаты доказывают, что изложенный алгоритм приемлем для учёта упруго-пластического состояния материала в расчётах тонкостенных конструкций АПК.

Библиографический список

Арьков, оболочек вращения на основе МКЭ в смешанной формулировке с учётом физической нелинейности [Текст] / , // Известия ВолгГТУ. – 2010. – № 4. – С. 128-132.  Гуреева, объёмный конечный элемент в смешанной формулировке на основе функционала Рейснера [Текст] /. // Известия вузов. – Машиностроение. – 2007. – № 5. – С. 21-26. Гуреева, МКЭ в смешанной формулировке для прочностных расчетов инженерных сооружений АПК [Текст]  / , , // Известия Нижневолжского агроуниверситетского комплекса: наука и высшее профессиональное образование. – 2009. – № 2 (14). – С. 123-129. Демидов, упругости [Текст] / . – М.: Высшая школа, 1979. – 432 с. Киселева, матрицы жесткости осесимметрично нагруженной оболочки вращения [Текст] / // Известия Нижневолжского агроуниверситетского комплекса: наука и высшее профессиональное образование. – 2010. – № 1 (17). – С.135-139. Постнов, конечных элементов в расчётах судовых конструкций [Текст] / , . – Л.: Судостроение, 1974. – 344 с.
