а) раструбное;

б) муфтовое

1 - клей;

2- раструб;

3– муфта

Рисунок 3.13- Соединение поливинилхлоридных труб.

3.7.3 Для кабельной канализации должны использоваться трубы с внутренним диаметром 100 мм. Трубы меньших диаметров (от 25 до 50 мм) используются в закладных устройствах скрытой проводки в жилых и административных зданиях.

3.8 Прокладка трубопроводов на мостах

3.8.1 Прокладка трубопроводов кабельной канализации на мостах через реки, железные дороги, шоссе, уличные проезды и др. должна осуществляться в соответствии с проектом, в котором должны быть указаны конструкции моста, где должны быть проложены каналы, число их.

Должны быть также учтены такие факторы, как возможная вибрация моста при проходе транспорта, подверженность конструкций перепадам температуры окружающей среды, необходимость дополнительной защиты сооружений от возможных механических повреждений при проходе транспортных средств, ледоходе и т. п. На разводных мостах через реки и каналы дополнительно должны быть решены вопросы прокладки трубопроводов в местах разводных (раздвижных) конструкций.

Все принятые решения должны быть согласованы с организацией, осуществляющей эксплуатацию мостовых сооружений.

3.8.2 Наиболее часто проектом предусматривается прокладка асбестоцементных или полиэтиленовых труб в конструкциях моста. На больших городских мостах прокладку трубопровода обычно осуществляют в тротуарных ячейках с укладкой труб в один или два ряда. Для подхода к мосту с двух сторон устраивают колодцы, между которыми и прокладывают трубопровод в его пролетных частях.

Трубы блоков небольшой емкости размещают в один ряд. Трубопровод с большим числом каналов обычно выводят из колодцев уложенным в три, четыре и более рядов. На подходах к устоям моста трубопровод веерообразно, плавно перемещают в один или два ряда для укладки в тротуарных ячейках (рисунок 3.14).

а) переход трубопровода под тротуаром моста;

б) тротуарная ячейка

1 - колодец;

2 - перевод трубопровода из двух в один ряд;

3 - смотровое устройство под настилом тротуара (со снятой плитой тротуара);

4 - трубы канализации;

5 - настил тротуара

Рисунок 3.14 - Прокладка кабельной канализации на мостах

3.8.3 При значительной длине пролетов моста в его пешеходной части должны устраиваться нетиповые смотровые Устройства, крышками которых являются съемные железобетонные плиты тротуара.

Поверх плит обычно наносится общий слой асфальта по всему тротуару и вскрытие смотровых устройств приравнивается к раскопкам с последующим асфальтированием.

3.8.4 При небольших пролетах моста тротуарные ячейки могут использоваться и без прокладки трубопровода, с размещением кабелей непосредственно на дно образованной ниши. Для уменьшения вибрации на дно ниши необходимо настелить упругие основания из асбестовых очесов стеклоткани или других материалов.

3.8.5 В случаях, когда вдоль обеих сторон моста проходят уличные проезды с проложенной кабельной канализацией связи, под мостом должны быть устроены колодцы и из них - кабельные переходы в нижнюю часть (шахту) мостовых устоев. Шахта и нижняя часть моста должны быть оборудованы крепежными конструкциями для раскладки кабелей.

3.8.6 На раздвижных мостах трубопровод прокладывается с обеих сторон моста одним из указанных способов. В раздвижных частях целесообразно использовать подводные бронированные кабели, укладываемые в дно реки. Спуск кабелей в реку должен выполняться по неподвижным устоям моста с защитой их от механических повреждений проходящими судами и ледоходом.

3.8.7 При отсутствии пустот (ячеек) под тротуаром моста и необходимости прокладки небольшого числа кабелей трубопровод должен подвешиваться к стальным конструкциям мостовых ферм. Для этого следует изготовить стальные хомуты по размерам несущей балки. На хомутах должны закрепляться стальные накладки и на них - трубопровод. Под накладками следует разместить пружинные амортизаторы, смягчающие вибрацию трубопровода с кабелями при проезде транспорта. Крепление трубопровода может быть выполнено также в деревянных колодках с полукруглыми вырезами по форме и размерам прокладываемых труб (рисунок 3.15).

3.8.8 Если при прокладке кабелей небольшой длины используются стальные трубы, то они должны быть тщательно обработаны в торцах со снятием заусениц и покрыты с внутренней и наружной сторон расплавленным битумом или другим изолирующим составом. Это имеет особо важное значение при проходе под мостом электрифицированной железной дороги.

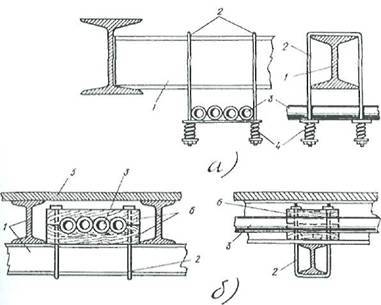

а) подвеска на пружинных амортизаторах;

б) укладка труб в деревянных колодках

1 - стальная балка моста;

2 - стальной хомут;

3 - трубы;

4 - пружинные амортизаторы;

5 - настил тротуара;

6 - деревянные колодки

Рисунок 3.15 - Крепежные устройства для прокладки трубопровода под мостом

3.9 Ввод трубопроводов в колодцы кабельной канализации

3.9.1 Ввод трубопроводов в колодцы (смотровые устройства) должен осуществляться через предусмотренные для этого проемы в торцовых и боковых стенках. Все каналы трубопровода следует размещать в одной вертикальной и горизонтальной плоскостях (рисунок 3.16).

а) общий вид;

б) обработка полиэтиленовых труб при вводе в колодец

1 - колодец;

2 - трубопровод;

3 - битумная лента;

4 - полиэтиленовая труба;

5 - раствор цемента с кирпичной щебенкой

Рисунок 3.16 - Ввод трубопровода в кабельные колодцы

Свободные просветы проемов необходимо заделывать кирпичной кладкой, а промежутки между трубами - кирпичной щебенкой на цементном растворе. Лицевая плоскость вводного блока должна быть тщательно выровнена цементным раствором при вставленных в каналы пробках.

В целях достижения большей герметичности обработку проема с введенными трубами следует производить с двух сторон стенок колодца (из колодца и из котлована) до его засыпки грунтом.

3.9.2 Полиэтиленовые трубы должны вводиться в проем колодца с предварительной обмоткой очищенных концов пятью слоями битумной ленты с прогревом ее до оплавления пламенем паяльной лампы или газовой горелки. Пустоты также заделывают кирпичом и цементным раствором.

3.10 Колодцы кабельной канализации связи

3.10.1 Колодцы кабельной канализации связи подразделяются по следующим основным признакам:

а) по конструкции и размерам - на типовые и специальные;

б) по конфигурации, связанной с направлением и количеством входящих и выходящих каналов - на проходные, угловые, разветвительные и станционные;

в) по материалу - на железобетонные и кирпичные;

г) по расчетной вертикальной нагрузке в месте устройства - для проезжей части улиц (80 т) и непроезжей части улиц (10 т);

д) по типоразмерам - на колодцы кабельной канализации связи (ККС) пяти основных размеров (ККС-1...ККС-5), колодцы кабельной канализации связи специальные (ККСС) двух основных размеров (ККСС-1 и ККСС-2) и колодцы станционные (ККСст) четырех размеров (для АТС емкостью 3-20 тыс. номеров);

е) по форме - на многогранные, прямоугольные, квадратные и овальные.

3.10.2 Колодцы типа ККС-1 и ККС-2 могут быть только проходными, а ККС-З...ККС-5 - проходными, угловыми и разветвительными.

Колодец ККС-1 рассчитан на ввод одного канала трубопровода, ККС-2 - двух каналов, ККС-3 - до шести каналов включительно, ККС-4 - до двенадцати каналов и ККС-5 - до двадцати четырех каналов.

Колодцы специального типа ККСС-1 и ККСС-2 рассчитаны на ввод соответственно до тридцати шести и сорока восьми каналов трубопровода.

На строительстве кабельной канализации связи, как правило, применяются готовые сборные железобетонные колодцы, изготавливаемые по техническим условиям ТУ 45.1418-89, срок Действия которых продлен и установлен без ограничения. Данные колодцев приведены в таблице 3.6.

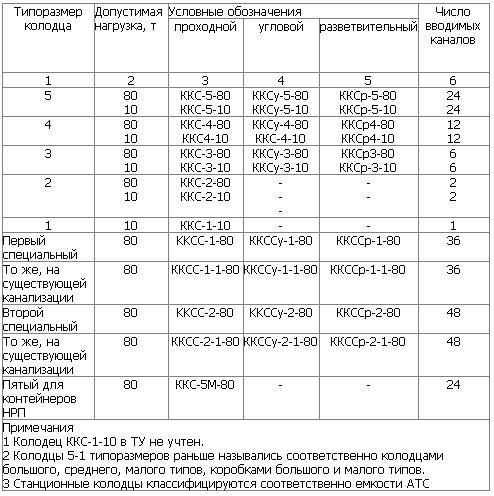

Таблица 3.6 - Типы сборных железобетонных колодцев

3.10.3 Проходные колодцы (ККС) устанавливают на прямолинейных участках трасс трубопровода, а также в местах, где угол отклонения от прямой линии трассы не превышает 30°.

3.10.4 Угловые колодцы (ККСу) устанавливают в местах поворота трассы трубопровода под углом 90°. При повороте трассы на угол, несколько больший или меньший 90°, в каждом случае принимается соответствующее решение с учетом направления оси угловой вставки для ввода трубопровода со стороны поворота канализации.

3.10.5 В зависимости от материала, способа изготовления и местных условий колодцы могут быть с угловыми вставками к проходным колодцам и специально угловыми. Сборные железобетонные угловые колодцы устанавливают с угловыми вставками. Специально угловая конструкция применяется только при изготовлении монолитных железобетонных колодцев или при выкладке кирпичных колодцев на месте.

3.10.6 Разветвительные колодцы (ККСр) устанавливают в местах разветвления трубопровода. Сборные железобетонные разветвительные колодцы собирают из типовых проходных колодцев с двумя угловыми вставками. Специальные разветвительные колодцы применяют только при изготовлении монолитных железобетонных устройств или при выкладке кирпичных колодцев на месте (в котловане).

3.10.7 Станционные колодцы (ККСст) устанавливают непосредственно у здания АТС и с торцовой стороны соединяют трубопроводом или тоннелем (коллектором) со станционной кабельной шахтой. С боковых сторон трубопровод разветвляется на два противоположных направления. По числу вводимых каналов трубопровода и габаритам станционные колодцы разделяются в зависимости от емкости строящейся АТС. Станционные колодцы строят монолитными железобетонными или кирпичными с железобетонным перекрытием.
