Рисунок 5.1 - Ширина подошвы траншей в зависимости от количества прокладываемых

При механизированном рытье ширина траншеи, кроме минимально необходимой для прокладки кабелей, определяется еще и фактической шириной рабочего органа применяемого землеройного механизма, которая может превышать потребную ширину траншеи для прокладки кабелей.

При ручной разработке минимальная ширина траншеи ограничивается шириной землекопной лопаты.

5.3.8 Прокладку кабеля в подготовленную траншею выполняют одним из следующих способов:

а) опускают кабель в траншею сразу с барабана, установленного в специально оборудованном кузове автомашины или на кабельной тележке, которые передвигаются вдоль траншеи;

б) протаскивают кабель с помощью каната и лебедки по роликам, установленным на дне траншеи; при этом кабель сматывают с барабана, установленного на кабельных домкратах или кабельной тележке (рисунок 5.2);

1 - ролики; 2 - лебедка; 3 - трос;

4 - кабельный чулок; 5 - кабель

Рисунок 5.2 - Прокладка кабеля в траншее по роликам

в) разносят кабель на руках вдоль траншеи так, чтобы он не имел резких изгибов и не волочился по земле, в то время, как барабан с кабелем установлен на домкраты или кабельную тележку, а рабочие сматывают кабель с барабана.

5.3.9 При сматывании кабеля барабан должен свободно вращаться по оси. Равномерное вращение барабана может обеспечиваться специальным механизмом или вручную рабочими. Вращение барабана за счет тяги кабеля не допускается. Кабель должен свободно сходить с барабана сверху.

При сматывании кабеля, особенно в холодное время года, необходимо строго следить за тем, чтобы из-за слипания витков не имели места заломы кабеля при сходе его с барабана. Исключение таких заломов обеспечивается четким регулированием скорости вращения барабана.

При прокладке кабеля с движущейся автомашины или кабельной тележки рабочие, передвигающиеся вслед за машиной, принимают сматываемый кабель и укладывают его на дно траншеи. Скорость движения барабана с кабелем вдоль траншеи не должна превышать 1 км/ч.

5.3.10 При прокладке кабеля вручную необходимое число рабочих определяется из расчета нагрузки на одного рабочего не более 35 кг массы кабеля. В случае невозможности сматывания кабеля с барабана сразу на полную длину, например, при недостаточном количестве рабочих, применяют метод так называемой "петли". Барабан в этом случае устанавливают посредине или в другой, заранее определенной точке трассы. При использовании этого метода следует особенно внимательно следить за тем, чтобы радиусы изгибов кабеля были не меньше минимально допустимых по Государственному отраслевому стандарту и техническим условиям для данного типа кабеля, и исключалась возможность образования перекруток и вмятин.

5.3.11 При прокладке кабеля должна обеспечиваться полная сохранность наружной кабельной пряжи или защитных пластмассовых оболочек. Не допускается волочение кабеля по земле или по дну траншеи, через препятствия и т. п.

5.3.12 Кабель должен быть уложен посредине дна траншеи без натяжения - со слабиной и плотно прилегать к дну траншеи.

При прокладке нескольких кабелей в одной траншее их следует располагать параллельно с расстоянием между ними не менее 50 мм без перекрещивания.

В месте стыка строительных длин кабелей их концы должны перекрывать друг друга (рисунок 5.3) на величину не менее, м:

а) кабели ГТС 1,50

б) кабели СТС типа КСПП 3,60

в) оптические кабели 8,00

г) кабели симметричные (МКСБ, МКБ, ТЗБ) 1,25

д) то же с пластмассовыми оболочками (ЗКП, ЗКВ) 2,80

е) кабели симметричные с круглой проволочной

броней 1,80

ж) кабели в алюминиевых и стальных оболочках 1,80

5.3.13 Для максимального совмещения муфт в одном котловане необходимо подбирать барабаны с кабелями примерно одинаковой длины с размещением их в шахматном порядке.

а) в одну сторону от оси трассы; б) в обе стороны

Рисунок 5.3 - Выкладка концов кабелей в котловане

Если разница в длинах кабеля не позволяет размещать две муфты в одном котловане, то в каждом отдельном случае необходимо определить целесообразность обрезки одного из концов кабеля или разноса муфт в разные котлованы, сопоставляя стоимость отрезанных концов кабеля со стоимостью разработки дополнительного котлована.

5.3.14 При пересечении проезжей части улиц, автомобильных и железных дорог кабели связи прокладываются в защитных асбестоцементных или полиэтиленовых трубах с выводом их по обе стороны проезжей части улицы, подошвы насыпи или полевой бровки на длину не менее 1 м. Трубы должны прокладываться с уклоном в одну из сторон.

При пересечении постоянных грунтовых непрофилированных дорог кабели могут прокладываться без труб, с покрытием их кирпичом или бетонными плитками (рисунок 5.4).

На пересечениях с полевыми дорогами покрытия кабелей не требуется.

При пересечении несколькими бронированными кабелями дорог местного значения с грунтовым или булыжным покрытием допускается прокладывать эти кабели непосредственно в грунт (без труб) при обязательной одновременной закладке рядом с кабелями резервных труб в количестве, определяемом проектом.

На концах пересечений дорог и улиц бронированными кабелями в случаях, предусмотренных проектом, устанавливают колодцы.

5.3.15 Местоположение кабельных переходов, их устройство, расстояния от кабелей связи (трубопроводов) до пересекаемых дорог и подземных коммуникаций должны быть определены проектом.

5.4 Прокладка кабелей связи кабелеукладчиками

5.4.1 В грунтах I-III категории (песчаных и глинистых) кабель прокладывают с помощью ножевых кабелеукладчиков (рисунок 5.5), действие которых основано на принципе расклинивания ножом грунта и образования в нем щели.

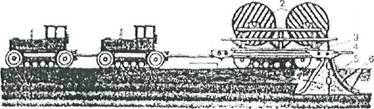

1 - нож; 2 - барабаны; 3 - кабель; 4 - корпус; 5 - кассета; 6 - ролики в кассете

Рисунок 5.5 - Прокладка кабеля ножевым кабелеукладчиком

В эту щель по мере движения механизма через прикрепленную к ножу кассету укладывается кабель, сматываемый с барабанов, установленных на кабелеукладчике или специальной прицепной тележке. Перед прокладкой, если это необходимо, производится предварительное разрыхление грунта (специальным пропорочным или кабелеукладочным ножом без кабеля в кассете), что предохраняет кабель от возможных повреждений при пересечении препятствий. Для заглубления ножа в начале прокладки выкапывают котлован глубиной от 0,9 до 1,3 м. После установки ножа в рабочее положение на заданную проектом глубину концы кабеля пропускают через кассету.

5.4.2 Перед прокладкой кабеля во избежание его повреждения при начальном рывке мехколонны на кабеле создают слабину. В процессе движения кабелеукладчика и размотки кабеля необходимо тщательно следить за вращением барабанов, чтобы не допускать резких рывков кабеля или излишней слабины.

5.4.3 Когда на барабане остается от 1,5 до 3 м кабеля, по сигналу бригадира колонна останавливается. Краном снимают пустые барабаны и на их место грузят барабаны с кабелем, предварительно проверив номера барабанов, которые должны соответствовать укладочной ведомости. Непосредственно перед прокладкой проверяют герметичность оболочки с помощью манометра, если кабель находится под избыточным давлением. Затем конец проложенного кабеля соединяют (с перекрытием) с концом кабеля, подлежащего прокладке, и скрепляют их смоляной кабельной лентой или шпагатом, при этом тщательно заматывают концы кабелей с вентилями (обычно это концы А), чтобы не повредить их при прохождении через кассету (рисунок 5.6).

Рисунок 5.6 - Обмотка кабеля с наружной пластмассовой оболочкой на стыке строительных длин

5.4.4 Одновременно с подготовкой к размотке кабеля с очередных барабанов место расположения стыка строительных длин кабеля на трассе отмечают замерным столбиком, который устанавливают против середины нахлеста. В процессе прокладки или немедленно после нее устанавливают также замерные столбики на поворотах трассы, пересечениях с препятствиями (дороги, реки, водоемы и т. д.).

5.4.5 При движении колонны необходимо следить за глубиной прокладки кабеля; одной из причин нарушения проектной глубины укладки кабеля может являться плотное препятствие (корни деревьев, большой камень). В этих случаях колонна должна быть остановлена, препятствие удалено, нож очищен и заглублен.

5.5 Прокладка кабелей с наружными пластмассовыми оболочками

5.5.1 Прокладка кабелей с наружными пластмассовыми оболочками может производиться ножевыми кабелеукладчиками, рабочие органы которых обеспечивают сохранность пластмассовых оболочек от механических повреждений (задиров, царапин, проколов), а также в предварительно отрытую траншею.

5.5.2 При прокладке кабелей с наружными пластмассовыми оболочками кабелеукладчиком по заболоченным участкам, в лесистой местности, в плотных грунтах, где возможен его неравномерный ход, необходимо вести тщательный контроль за синхронностью размотки кабеля и обеспечением его слабины перед входом в кассету.

5.5.3 Для исключения повреждения пластмассовых оболочек лопатами при откопке котлованов для монтажа соединительных муфт перекрытие концов строительных длин кабеля должно быть обмотано по всей длине слоем ленты из стеклоткани или другого материала, не вызывающего загрязнения внутренней поверхности кассеты (обмотка кабельной битуминизированной лентой не допускается). Обмотку следует начинать с конца строительной длины, подлежащей прокладке, с некоторым послаблением плотности обмотки по направлению к барабану.

5.5.4 Для прокладки кабелей с наружными защитными пластмассовыми оболочками должны применяться кабеле направляющие кассеты, конструкция которых показана на рисунке 5.7,
