Руководство по строительству линейных сооружений местных сетей связи (часть 1) (стр. 31 )

1 - уголок 4x32x50; 2 - сталь листовая; 3 - анкер;

4 - уголок 3x20x20; 5 -деревянный брусок.

Рисунок 7.9 - Подпольные каналы из металлических коробов со съемными крышками

7.2.13 Прокладка кабелей открыто по стенам подвального помещения производится так же, как указано в приведенных далее 7.4.1-7.4.12 и 7.7.1-7.7.7.

7.2.14 В том случае, когда ввод кабеля предусмотрен на наружную стену здания и отсутствуют полиэтиленовые трубы, кабель следует вводить при помощи изогнутой стальной трубы, сопряженной с трубопроводом, проложенным от кабельной канализации (рисунок 7.10).

7.2.15 Выводную трубу с подземным трубопроводом соединяют с помощью переходной бетонной или полиэтиленовой пробки с заделкой стыка цементным раствором.

Конструкция переходной пробки показана на рисунке 7.11. Ее размеры определяются наружным и внутренним диаметрами соединяемых труб.

7.2.16 Стальная изогнутая труба должна иметь следующие размеры, мм:

1 - внутренний диаметр 50

2 - радиус изгиба • 400-500

3 - длина горизонтальной части 600-700

4 - длина вертикальной части 1100

Изогнутая труба должна быть выведена на высоту 0,7 м от поверхности земли и утоплена в стене не менее чем на половину своего наружного диаметра.

1 - трубопровод кабельной - канализации;

2 - изогнутая труба;

3 - стальной защитный желоб;

4 - кабель;

5 - переходная пробка

Рисунок 7.10 - Вывод трубопровода на наружную стену здания при устройстве кабельного ввода.

1 - асбестоцементная труба;

2 - стальная изогнутая труба;

3 - переходная пробка

Рисунок 7.11 - Конструкция переходной пробки

7.2.17 Кабель, проложенный по стене выше выводной трубы, должен быть защищен от возможных механических повреждений на высоту не менее 3 м от земли. Защита должна осуществляться желобами из тонколистовой стали толщиной от 0,8 до 1,0 мм. Звенья желобов наращивают и крепят к стене в местах сочленения желобов стальными накладками с помощью шурупов на дюбелях (проволочных спиралях), устанавливаемых в высверленные в стене гнезда на строительном гипсе (алебастре) Применение для этой цели деревянных пробок запрещается.

Нижний конец желоба следует наложить на выводную трубу и закрепить переходной накладкой.

Труба, желоба и накладки должны плотно прилегать к стене, для чего допускается их изгибание и подштроблирование стены.

Верхние отверстия трубы и желоба после прокладки кабеля должны быть заделаны просмоленной паклей и цементным раствором или строительным гипсом.

Допускается заделка выходов кабелей из труб с помощью ТУТ и материалов для "холодной" герметизации (ЛГ-2, МГ-14-16, "Армопласт")

7.2.18 Штробы в стенах из кирпича, шлакоблоков, гипсолита и т. п. рекомендуется выполнять с помощью механизма для выборки борозд или электромолотка. При отсутствии средств, механизации штробление следует производить с помощью зубила и кувалды.

7.2.19 В том случае, когда стена выполнена из материала, трудно поддающегося штроблению, например, бетона, трубу необходимо крепить к стене скобами, пристреливаемыми с помощью строительно-монтажного пистолета. Сочленение верхнего конца трубы с защитным желобом рекомендуется выполнять с помощью переходной накладки, изготовленной из тонколистовой стали.

7.3 Устройство воздушного ввода кабеля в здание

7.3.1 Воздушный ввод кабеля в здание может выполняться от столбовой или от стоечной линий связи.

7.3.2 От стоечной линии кабель должен вводиться через изогнутую стальную трубу на чердак и там заводиться на установленный кабельный ящик (рисунок 7.12,а) или прокладываться по конструкциям чердака вдоль здания (рисунок 7.12,6) с ответвлениями на лестничные клетки через отверстия-"сквозняки", просверливаемые в чердачном перекрытии, и далее до распределительных коробок. Кабели, прокладываемые на чердаках по деревянным конструкциям, следует крепить скрепами и толевыми гвоздями.

Проложенные на чердаке кабели должны быть защищены от механических повреждений на высоту до 2,3 м металлическими желобами.

7.3.3 При выполнении ввода кабеля со столбовой линии связи опора, с которой вводится кабель, должна находиться не далее 40 м от стены здания. При большей длине - устанавливаются дополнительные опоры.

От столбовой опоры кабель нужно подавать к стене здания на стальном канате, имеющем оконечную заделку, которая надевается на закрепленный в стене крюк КН-16. Кабель вводится в здание через отверстие в стене (рисунок 7.13). Отверстие в стене должно быть заделано просмоленной каболкой.

Кабель от крюка может также прокладываться открыто по наружной стене здания с ответвлениями через отверстия в стене внутрь здания на лестничные клетки.

а) ввод кабеля через кабельный ящик;

б) ввод кабеля напрямую до распределительных коробок

1 - кабель;

2 - стальной канат;

3 - дужка запаса;

4 - защитная обмотка каболкой;

5 - изогнутая вводная труба на крыше;

6 - крепление кабеля скрепами на шурупах или гвоздях;

7 - кабельный ящик;

8 - доска, укрепленная на балках чердака;

9 - стоечная опора на крыше;

10 - хомут, скрепляющий стойку с вводной трубой;

11 - пакетик кроссировочных проводов от кабельного ящика к проводам на стойке.

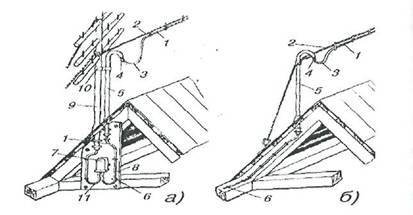

Рисунок 7.12 - Воздушной ввод подвесного кабеля со стоечной линии.

1 - кабель;

2 - подвесной канат;

3 - подвеска для кабеля;

4 - петля с коушем;

5 -крюкКН-16;

6 - спираль из мягкой стальной проволоки;

7 - изолирующая трубка

Рисунок 7.13 - Ввод подвесного кабеля в здание.

7.4 Открытая прокладка кабелей по стенам зданий

7.4.1 При выборе способа крепления кабелей необходимо учитывать структуру материала, из которого выполнено стеновое основание (бетон, шлакобетон, гипсолит, кирпич, дерево и т. п.), а также конструктивные формы строительных элементов здания.

При этом предпочтение должно отдаваться наиболее прогрессивным и индустриальным способам, которые исключают трудоемкие пробивные работы, обеспечивают быстроту, удобство выполнения креплений и позволяют нагружать установленные крепежные конструкции в кратчайший срок после их установки.

В этом отношении рекомендуется пристрелка с помощью строительно-монтажного пистолета крепежных деталей или подвешивание кабелей на стальном канате по технологии, приведенной в 7.2.12.

7.4.2 До начала работ должны быть проверены электрические параметры кабелей, подготовлен необходимый инструмент, проверена исправность электроинструментов, а также лестниц и стремянок.

7.4.3 При прокладке кабелей работы должны выполняться в следующей технологической последовательности:

а) разметка трассы прокладки кабеля;

б) заготовка (подготовка) трассы прокладки кабелей;

в) прокладка и крепление кабеля;

г) установка и крепление защитных желобов;

д) заделка борозд, отверстий и штукатурка нарушенной поверхности стен.

7.4.4 Выбор трасс прокладки кабелей (проводов) должен производиться с учетом требований проекта, конфигурации строительных оснований, наличия скрытых электропроводок, сантехнических и других коммуникаций, а также в соответствии с требованиями защиты кабелей от механических повреждений.

7.4.5 Разметку следует производить с учетом следующих требований:

а) трасса прокладки кабеля распределительной телефонной сети по наружным стенам должна располагаться на высоте не менее 2,8 и не более 5,0 м от земли, а по внутренним стенам – на высоте не менее 2,3 м от пола и 0,1 м от потолка. Если указанная высота прокладки не может быть обеспечена, должна быть предусмотрена защита кабеля от повреждений;

б) расстояние между телефонным кабелем, проложенным по стене, и проходящими параллельно изолированными проводками осветительной, силовой или радиотрансляционной сети должно быть не менее 25 мм;

в) вертикальные направления трассы кабелей должны размечаться отвесно, с учетом архитектурных линий;

г) кабель разрешается пропускать сквозь отверстия в карнизах и других выступах зданий;

д) в швах между бетонными панелями размещать крепления запрещается;

е) на участках параллельной прокладки двух кабелей разрешается крепить их общей фигурной скобой или двумя скрепами под общий винт;

ж) сквозные отверстия, пробиваемые для прохода кабелей через стены и перегородки, могут быть общими для двух и большего числа кабелей;

з) при параллельной прокладке нескольких кабелей по одной трассе их взаимное расположение должно обеспечивать минимальное количество их пересечений при ответвлениях;

и) распределительные коробки должны располагаться на стене так, чтобы к ним был обеспечен свободный доступ на расстоянии от потолка не менее 150 мм. Запрещается устанавливать распределительные коробки над дверями, проемами и окнами.

7.4.6 Разметку трасс прокладки кабелей необходимо выполнять в следующей последовательности:

а) в соответствии с рабочими чертежами определить и разметить места установки оконечных устройств (распределительных коробок, кабельных ящиков, боксов и т. п.);

б) разметить точки провешивания осей трасс и их поворотов, места пробивки сквозных отверстий, проходов, нанося мелом или карандашом их наружные очертания;

в) с помощью отбойного шнура, на поверхность которого нанесен сыпучий краситель (синька, уголь, мел и т. п.), нанести линии трасс.

При этом вертикальные и горизонтальные линии разметки должны быть параллельны линиям сопряжений стен и потолков;

г) с помощью линейки-шаблона разметить места установки крепежных деталей, соблюдая следующие расстояния: для прокладки кабелей распределителей сети по горизонтали – через каждые 350 мм, по вертикали - через 500 мм, в местах поворота кабеля -100 мм от вершины угла в обе стороны.
