Руководство по строительству линейных сооружений местных сетей связи (часть 1) (стр. 6 )

2.6.3 Ширина траншей, разрабатываемых землеройными механизмами, определяется размерами рабочего органа (ковша, скребка).

2.6.4 Ширина траншей при ручном способе разработки в зависимости от количества прокладываемых кабелей и глубины их прокладки приведена в таблице 2.2.

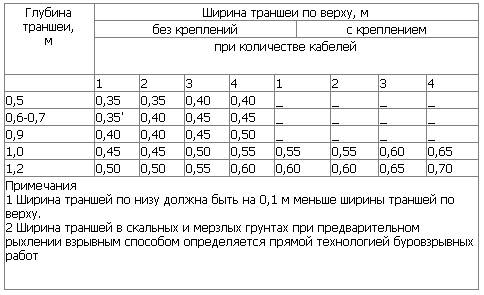

Таблица 2.2 - Ширина траншей при ручном способе разработки

2.6.5 При разработке в отвал грунт следует складывать:

а) котлованов и у траншей глубиной до 1,2 м - на расстоянии менее 0,5 м от бровки (в населенных пунктах - со стороны проезжей части улиц);

б) котлованов глубиной более 1,2 м - на расстоянии не менее 1м от бровки.

При рытье котлованов допускается выбрасывать грунт на две стороны.

2.6.6 На склонах оврагов, крутых подъемах и спусках свыше 30° и до 45° траншея должна быть вырыта зигзагообразно ("змейкой"), с максимальным отклонением от осевой прямой линии 1,5 м на длине 5 м (рисунок 2.6). При уклонах от 30° до 45° прокладывается кабель с обычной броней, а при уклонах свыше 45° - с проволочной броней.

Рисунок 2.6 - Прокладка кабеля "змейкой" при уклоне от 30° до 45°

2.7 Разработка траншей и котлованов в мерзлых грунтах

2.7.1 В мерзлых грунтах при толщине мерзлого слоя до 0,25 м допускается разработка траншей одноковшовыми экскаваторами с ковшом емкостью до 0,5 м3 без предварительного рыхления. При глубине промерзания грунта более, чем на 0,25 м необходимо производить предварительное рыхление грунта на всю глубину промерзания с удалением разрыхленного грунта одноковшовым экскаватором, либо разрабатывать траншеи на полную глубину роторными экскаваторами в соответствии с их техническими характеристиками.

Рекомендуется применение роторного экскаватора, буровой машины или цепного траншейного экскаватора.

2.7.2 При разработке вручную траншей и котлованов в мерзлом грунте, осуществляемой, как правило, для строительства кабельной канализации в городских районах с большим количеством подземных коммуникаций, применяется предварительный отогрев грунта.

В таблице 2.3 приведены способы оттаивания грунта.

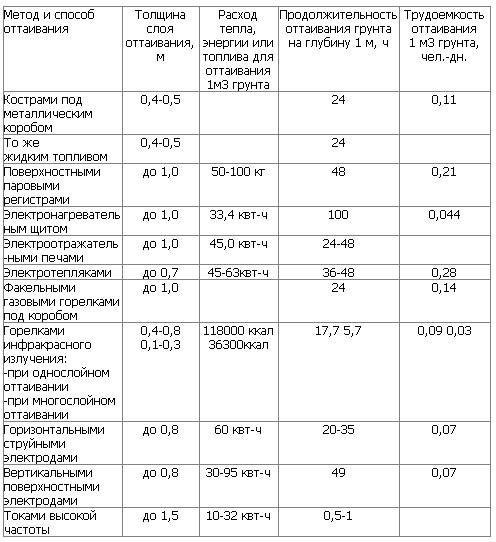

Таблица 2.3 - Технико-экономические показатели различных способов оттаивания грунта

2.7.3 На практике применятся оттаивание мерзлых грунтов сжиганием под металлическими коробами дровяного топлива.

Применение в качестве топлива угля и нефтепродуктов практически невозможно из-за сильного загрязнения окружающего воздуха. Наиболее приемлемым представляется осуществление отогрева грунта с помощью газовых горелок инфракрасного излучения. Этот метод требует соответствующего технического оснащения и внедрения в строительное производство,

2.7.4 При прогреве грунта в населенных пунктах, где имеются подземные сооружения, должны соблюдаться правила техники безопасности и обеспечиваться сохранность этих сооружений.

2.8 Крепление стен траншей и котлованов

2.8.1 Разработка траншей и котлованов с вертикальными стенками в грунтах естественной влажности без крепления может производиться на глубине:

не более 1 м - в насыпных, песчаных и гравелистых грунтах;

не более 1,25 м - в супесчаных и суглинистах грунтах;

не более 1,5 м - в глинистых грунтах;

не более 2 м - в особо плотных грунтах. При этом выполнение работ следует производить немедленно вслед за отрывкой траншей и котлованов.

2.8.2 При превышении указанных глубин рытье траншей и котлованов допускается только при условии крепления вертикальных стен или устройстве откосов допустимой крутизны (рисунок 2.7).

Рисунок 2.7 - Определение крутизны откоса

Наибольшая допустимая крутизна откосов траншей и котлованов в грунтах естественной влажности должна определяться по таблице 2.4.

2.8.3 Рытье траншей и котлованов в мерзлых грунтах всех пород, за исключением сухого песчаного, можно вести с вертикальными стенками без креплений на всю глубину их промерзания. При углублении ниже уровня промерзания должно производиться крепление.

2.8.4 Траншеи и котлованы в сухих (сыпучих) песчаных грунтах, независимо от степени их промерзания, следует разрабатывать с обеспечением установленной крутизны откосов или с устройством крепления стен.

2.8.5 Рытье траншеи и котлованы в отогретых (размороженных) грунтах следует выполнять с обеспечением необходимой крутизны откосов или устройством креплений стен в тех случаях (или местах), когда глубина отогретого участка превышает размеры, указанные в таблице 2.4.

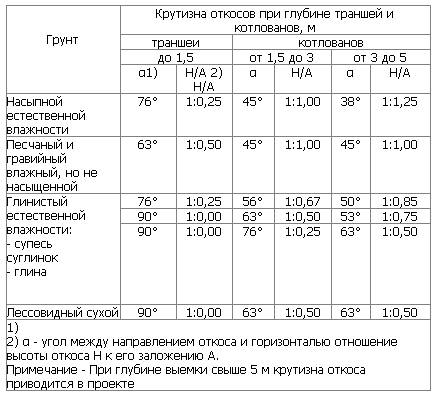

Таблица 2.4 - Максимально допустимая крутизна откосов траншей и котлованов

2.8.6 На пересечениях с железнодорожными или трамвайными путями необходимо разрабатывать траншеи и котлованы с обязательным креплением их стен. Крепить пути рельсовыми пакетами следует только в случаях, предусмотренных проектом, согласованным со службой эксплуатации данных путей.

2.8.7 Виды крепления котлованов и траншей с вертикальными стенками приведены на рисунке 2.8 и в таблице 2.5.

а) крепление горизонтально-рамное;

б) крепление горизонтально-сплошное;

в) крепление горизонтальное с прозорами;

г) крепление смешанное: горизонтальное, сплошное и шпунты;

д) крепление вертикально-рамное;

е) крепление вертикально-сплошное

Рисунок 2.8 - Способы крепления стенок траншей и котлованов

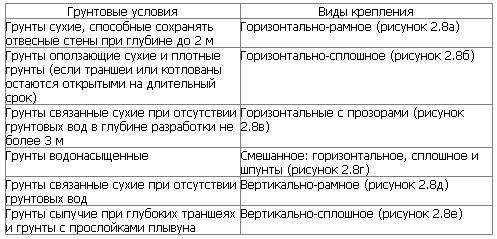

Таблица 2.5 - Виды крепления котлованов и траншей с вертикальными стенками

2.8.8 Крепить траншеи и котлованы глубиной до 5 м следует, как правило, инвентарными приспособлениями. Инвентарные металлические винтовые распорки (рисунок 2.9) применяют для сокращения расхода лесных материалов.

Рисунок 2.9 - Винтовые распорки для крепления траншей

При глубине более 3 м крепления должны производиться по отдельным проектам, утвержденным руководством строительной организации

2.8.9 При отсутствии инвентарных приспособлений детали крепления траншей и котлованов должны изготавливаться на месте с соблюдением следующих требований:

а) для крепления грунтов естественной влажности (кроме песчаных) должны применяться доски толщиной не менее 40 мм, а для грунтов повышенной влажности - не менее 50 мм. Доски следует укладывать за вертикальные стойки вплотную к грунту с укреплением распорками;

б) стойки креплений должны устанавливаться не реже чем через 1,5 м;

в) расстояние между распорками по вертикали не должно превышать 1 м. Распорки закрепляются упором;

г) над бровками верхние доски должны выступать не менее чем на 15 см;

д) узлы креплений, на которые опираются полки для переброски грунта, необходимо сделать усиленными. Полки ограждаются бортовыми досками высотой не менее 15 см.

2.8.10 Разработку выемок в грунтах, насыщенных водой (плывунах), следует осуществлять по индивидуальным проектам, предусматривающим безопасные способы производства работ - искусственное водопонижение, шпунтовое крепление и др.

2.8.11 Крепления котлованов и траншей следует разбирать снизу вверх, по мере обратной засыпки грунта и одновременно снимать не более двух-трех досок в нормальном грунте, не более одной доски - в плывунах. Перед удалением досок нижней части крепления выше должны устанавливаться временные косые распорки, причем старые распорки разрешается удалять только после установки новых; крепления должны разбираться в присутствии ответственного исполнителя работ.

В местах, где разборка креплений может вызвать повреждения строящихся сооружений, а также в грунтах-плывунах возможно крепления частично или полностью оставлять в грунте.

2.8.12 Стенки котлованов и траншей, разрабатываемых землеройными машинами, должны крепиться готовыми щитами, которые опускают и распирают сверху (рабочим опускаться в нераскрепленную траншею запрещается). Разработку траншей землеройными машинами без устройства креплений необходимо вести с откосами.

2.8.13 Необходимость, объем, и способ крепления траншей определяются проектно-сметной документацией.

2.9 Засыпка траншей и котлованов, отвозка грунта

2.9.1 При засыпке траншей и котлованов на загородных участках трассы прокладки кабеля должны быть установлены в соответствующих местах замерные столбики. Все подземные

сооружения (муфты, кабель, проложенные трубы и т. п.) должны быть зафиксированы в рабочих чертежах проекта и "привязаны" к постоянным ориентирам.

Засыпку траншей и котлованов, как правило, следует производить с помощью механизмов: бульдозеров и траншее-засыпщиков.

2.9.2 На городских участках траншеи следует засыпать вынутым грунтом с таким расчетом, чтобы наиболее рыхлая его часть отсыпалась в нижние слои траншеи.

Траншеи, вырытые с предварительным снятием твердого дорожного покрытия, следует засыпать песчаным грунтом.

В зимнее время траншеи и котлованы следует засыпать талым грунтом или песком.

2.9.3 Засыпка грунта должна производиться слоями толщиной не свыше 20 см с их тщательным послойным уплотнением с помощью электрических, пневматических или ручных трамбовок.

При применении для засыпки бульдозеров необходимо также обеспечивать послойную засыпку с уплотнением грунта.

2.9.4 Засыпка траншей и котлованов грунтом, засоренным строительным мусором, остатками твердого покрытия и т. д., не допускается.

2.9.5 Траншеи, отрытые в скальных грунтах, необходимо засыпать привозным рыхлым грунтом без скальных остатков или песком на высоту 0,2-0,3 м для предохранения от механических повреждений кабеля или труб. Остальную часть траншеи засыпают вынутым из нее грунтом.
