Для прокладки кабелей связи может применяться также лотковая кабельная канализация, представляющая собой подземный или полуподземный лоток с перекрытием. Кабели местной связи прокладывают также в подземных коллекторах и тоннелях.

3.1.4 Подземные коллекторы представляют собой тоннели прямоугольного или круглого сечения, строящиеся вдоль магистралей города при значительном скоплении различных подземных коммуникаций (кабелей связи, силовых кабелей, теплосети, водопровода и т. п.). Коллекторы должны быть оборудованы крепежными конструкциями для раскладки коммуникаций различного назначения, системами герметичного электроосвещения, сигнализации, водоудаления, вентиляции и др.

Строительство коллекторов ведется обычно городскими организациями инженерных сооружений открытым или закрытым способами на различных глубинах в зависимости от местных

условий.

3.1.5 Здания телефонных станций имеют помещение ввода кабелей с выходом в многоотверстные блоки кабельной канализации или тоннель, а при наличии и совпадении трасс - в общегородские или ведомственные подземные коллекторы и частично - в тоннели метрополитена.

3.1.6 Помещения ввода кабелей должны устраиваться в гидроизолированных подвальных этажах зданий АТС (или других строений) под помещением кросса станции. Ввод кабельной канализации в объект связи предусматривается проектом, как правило, с двух противоположных сторон здания.

3.1.7 Помещение ввода кабелей должно быть оборудовано крепежными конструкциями для раскладки и распайки кабелей, стационарным и взрывобезопасным электроосвещением, вентиляцией, сигнализацией и др.

На станциях малой емкости вместо помещения ввода кабелей устраивают приямок с вводным шкафом или осуществляют распайку линейных кабелей в станционном колодце.

3.2 Типы и размеры труб и блоков кабельной канализации связи

3.2.1 Применение тех или иных типов и размеров труб (блоков) на различных участках кабельной сети должно определяться проектом. Основные формы и размеры труб и блоков приведены на рисунке 3.1.

3.2.2 Асбестоцементные безнапорные трубы получили наибольшее распространение для строительства кабельной канализации связи. Эти трубы могут поставляться с асбестоцементными муфтами диаметром от 140 до 160 мм и Длиной 150 мм для стыковки асбестоцементных труб.

Характеристики асбестоцементных труб приведены в таблице 3.1.

3.2.3 Бетонные (цементно-песчаные) трубы и блоки прямоугольной формы изготовляют с круглым внутренним каналом Диаметром 100 мм и длиной 1 м. Трубы и блоки могут изготовляться емкостью до 12 отверстий (каналов) включительно. Для изготовления труб (блоков) должен использоваться бетон марки 200, с водоцементным отношением 0,42 - 0,47 и с соотношением цемента и песка 1:3 и 1:4.

а) бетонные;

б) асбестоцементные;

в) полиэтиленовые с гладкой внешней поверхностью;

д) мультиканалы

г) полиэтиленовые гофрированные

1 - наружный слой гофрированный;

2 – внуиренний слой - гладкий круглоциллиндрический;

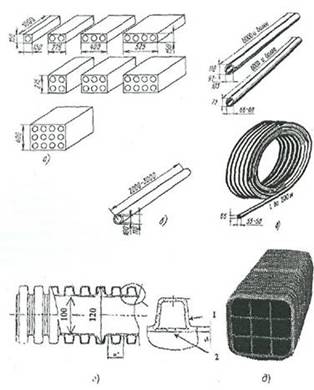

Рисунок 3.1 Основные формы и размеры труб и блоков кабельной канализации связи

Таблица 3. 1 - Характеристика асбестоцементных труб

При испытаниях изготовленных бетонных труб после 28-дневного вызревания в естественных условиях одноотверстные, трехотверстные трубы (блоки) должны выдерживать, не разрушаясь, изгибающую нагрузку от 6,4 кН (650 кгс) до 15,2 кН (1550 кгс). Масса труб составляет: одноотверстных - 32 кг, двухотверстных - 56 кг и трехотверстных - 80 кг.

Для прокладки труб (блоков) изготовляют бетонные подкладки длиной 160, 280 и 410 мм и шириной 120, 120 и 140 мм соответственно для одноотверстных, двухотверстных и трехотверстных труб.

3.2.4 Полиэтиленовые трубы изготовляются из полиэтилена высокой плотности (ПВП) и низкой плотности (ПНП), при этом трубы из ПНП имеют большую толщину стенок. Для кабельной канализации должны использоваться трубы с наружным диаметром 110 и 63 мм и внутренним диаметром соответственно (99±2) мм и (56±1) мм. Длина труб с наружным диаметром 110 мм из ПВП (или ПНП) и диаметром 63 мм из ПВП колеблется от 5,5 до 12,0 м, а с наружным диаметром 63 мм из ПНП-до 200 м, в бухтах, диаметр которых не более 3 м. Соединение труб осуществляется методом стыковой сварки или специальными муфтами.

3.2.5 Помимо полиэтиленовых труб с внешней гладкой поверхностью Изготавливаются и находятся на стадии линейных испытаний трубы гофрированные пластмассовые (ТГП).

Внешняя поверхность этих труб гофрированная, а внутренняя - гладкая. ТГП изготавливаются из различных марок полиэтилена с диаметром условного прохода 100 мм, длина - соответственно техническим условиям завода-изготовителя.

ТГП характеризуются следующими параметрами:

а) ТГП выдерживают следующие механические воздействия:

- кольцевую жесткость не менее 4 кПа;

- нагрузку одноосного растяжения не менее 3,0 кН при абсолютной деформации 5 мм;

- нагрузку продольного сжатия не менее 2,0 кН до соприкосновения боковых поверхностей любых гофров;

- 10 одиночных ударов груза массой 5 кг, выполненного в форме цилиндра диаметром 50 мм, падающего с высоты 1,5 м, при температуре минус 20° С.

б) Радиус изгиба при укладке ТГП в грунт составляет не менее 20 наружных диаметров ТГП.

в) ТГП устойчивы к воздействию кислот, масел, загрязнениям и примесям, находящихся в структуре естественных грунтов.

г) ТГП обладают достаточной сопротивляемостью ударным нагрузкам в условиях транспортирования, хранения и строительства.

д) ТГП без потери качества выдерживают следующие климатические воздействия:

- при транспортировании и хранении

от минус 50° С до 50° С;

- при эксплуатации от минус 50° С до 50° С;

- при прокладке и монтаже от минус 10° С до 50° С.

е) Срок службы ТГП составляет не менее 50 лет.

3.2.6 Поливинилхлоридные трубы могут применяться для закладных устройств скрытой проводки в зданиях. Трубы характеризуются высокой морозостойкостью - до минус 40°С и пределом прочности на сжатие до 98 МПа (1000 кгс/кв. см). Трубы имеют диаметры 6/10-100/110 мм при массе одного метра соответственно от 0,07 до 4,06 кг.

3.2.7 Стальные трубы с антикоррозийным покрытием используются в отдельных случаях при вынужденном уменьшении заглубления из-за наличия на трассе ранее проложенных других коммуникаций или сооружений. Изогнутые стальные трубы рекомендуется применять при установке распределительных шкафов и устройстве кабельных вводов в здания и на опоры воздушных линий. Используются также стальные трубы при прокладке кабелей под мостами, на стенах зданий, по вертикальным шахтам, под полами и в стеновых блоках зданий и т. п. Стальные трубы применяют диаметром от 6/10,2 до 125/140 мм.

3.3 Общие требования к прокладке трубопроводов кабельной канализации связи

3.3.1 Одним из основных критериев применения различных типов труб для прокладки подземной кабельной канализации является вертикальная нагрузка, которую они могут выдержать, не разрушаясь и не деформируясь, на глубине от 0,4 до 2,0 м. На проложенные трубы действуют постоянные и временные нагрузки. Постоянной нагрузкой является давление грунта засыпки траншеи и массы самих труб с затянутыми в них кабелями, а временной - наезд на трассу транспортных средств. Расчетными нагрузками от наезда транспортных средств является давление от колесных механизмов массой от 10 до 80 т (НК-10...НК-80) и гусеничных - 60т(НГ-60).

3.3.2 Глубина прокладки трубопроводов определяется с учетом вертикальных нагрузок и типов применяемых труб (блоков) (таблица 3.2).

3.3.3 Минимальная глубина траншей для кабельной канализации связи должна определяться данными, приведенными в таблицах 3.3 и 3.4.

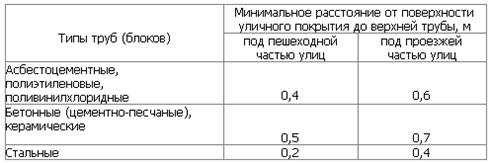

Таблица 3.2 - Минимально допустимое заглубление трубопроводов кабельной канализации связи

Примечания

1 - Под трамвайными и железнодорожными путями расстояние от подошвы рельса до верха трубы любого типа должно составлять не менее 1м.

2 - Под арыками и кюветами расстояние от их дна до верхней трубы должно составлять не менее 0,5 м.

3 - При вероятности докладки труб минимальное заглубление должно учитывать планируемую докладку.

4 - Под проезжими частями улиц полиэтиленовые трубы должны иметь дополнительную защиту.

5 - Приведенные данные относятся к заглублению трубопроводов в пролетах. На вводах труб в колодцы глубина заложения Должна составлять не менее 0,7 м под пешеходной и 0,8 м под проезжей частями улиц

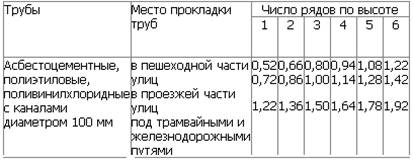

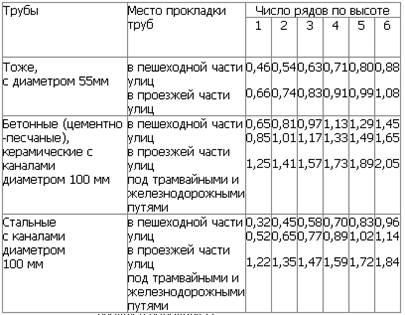

Таблица 3.3 - Минимальная глубина траншей для трубопроводов кабельной канализации в наивысшей точке пролета, м

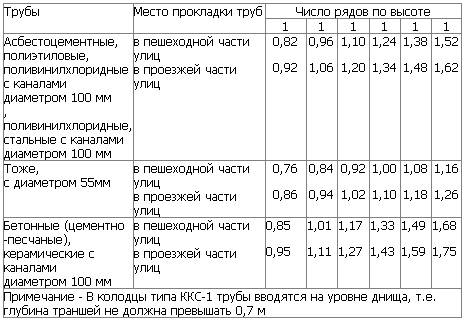

Таблица 3.4 - Глубина траншей для трубопроводов кабельной канализации связи на вводах в колодцы, м

3.3.4 Трубопровод кабельной канализации должен прокладываться с уклоном не менее 3 мм на 1 м длины от середины пролета в сторону колодцев для обеспечения стока попадающей в каналы воды (из трубопровода в колодцы).

На местности с достаточным естественным уклоном трубопровод может одинаково заглубляться по всей длине пролета и лишь на подходах к колодцам ему должен придаваться уклон, обеспечивающий ввод в колодцы на заданных вертикальных отметках.

На местности без достаточного снижения трубопровод должен прокладываться с уклоном в одну сторону, когда у одного колодца задается минимальное, а у другого - завышенное заглубление, или с уклоном в обе стороны от места пролета с минимальным заглублением (рисунке 3.2).

3.3.5 В процессе прокладки трубопровода установленная величина уклона должна контролироваться специальной рейкой с отвесом или уклономером.

3.3.6 При прокладке трубопровода в траншее, отрываемой не целым пролетом от одного до другого колодца, а отдельными участками из-за загруженности уличного проезда городским транспортом, соблюдение общего уклона затруднено. Это может быть также вызвано подземными коммуникациями другого назначения, ранее проложенными с недостаточным заглублением или оказавшимися в других отметках после реконструкции улиц со срезкой грунта. В таких случаях должны приниматься дополнительные меры для соблюдения возможного уклона применительно к данной местности, а величины и места отклонений фиксироваться в технической документации.
