Нанесение линий прокладки кабеля производят обычно два монтажника связи - кабельщика, которые, наметив высоту прокладки кабеля по точкам разметки, производят отбивку шнуром линий трасс. В качестве прогрессивного приспособления, сокращающего затраты труда при разметке трасс, рекомендуется применять линейку-рамку, с помощью которой разметка выполняется одним монтажником (рисунок 7.14).

Рисунок 7.14 - Применение линейки-рамки для разметки трассы при открытой прокладке кабелей по стенам зданий

7.4.7 После разметки следует производить работы по подготовке трассы, заключающиеся в установке крепежных деталей и сверлении (пробивке) отверстий для устройства проходов кабелей через стены и потолки, а также устройство борозд на пересечениях трассы кабеля с препятствиями.

Крепежные детали могут устанавливаться в просверленные (пробитые) гнезда.

В качестве крепежных деталей применяются: скрепы пластинчатые из тонколистовой оцинкованной стали для крепления кабелей с наружным диаметром до 15 мм (рисунок 7.15), фасонные скобы для крепления кабелей с наружным диаметром от 10 до 29 мм (рисунок 7.16).

7.4.8 При установке крепежных деталей в гнезда их сверление (пробивку) рекомендуется производить с помощью сверлильных машин со сверлами, имеющими наконечники из высокопрочной стали. Пробивка может выполняться также электрическими молотками, оснащенными бурами диаметром 16 и 24 мм, а также пневматическими молотками, оснащенными трубчатыми пробойниками с твердосплавными зубьями. Рабочие инструменты для пробивных работ показаны на рисунке 7.2.17.

Рисунок 7.15 - Скрепка пластинчатая Рисунок 7.16 - Скоба фасонная

7.4.8 При установке крепежных деталей в гнезда их сверление (пробивку) рекомендуется производить с помощью сверлильных машин со сверлами, имеющими наконечники из высокопрочной стали. Пробивка может выполняться также электрическими молотками, оснащенными бурами диаметром 16 и 24 мм, а также пневматическими молотками, оснащенными трубчатыми пробойниками с твердосплавными зубьями. Рабочие инструменты для пробивных работ показаны на рисунке 7.2.17.

а) цилиндрическое сверло с пластинками из твердого сплава;

б) спиральное сверло с пластинками из твердого сплава;

в) пробойник к электро - и пневмомолотку;

г) коронка типа КГС для сверления гнезд;

д) шлямбур для ручной сверлильной машины;

е)сверла с наконечниками из твердого сплава

Рисунок 7.17 – Рабочие инструменты для пробивных работ

Если ручную сверлильную машину по каким-либо причинам применить нельзя, гнезда пробиваются вручную при помощи коротких шлямбуров, пробойников или зубил.

7.4.9 Во избежание повреждений электрических проводов, проходящих под штукатуркой или в толще стен, место, выбранное для сверления или пробивки отверстий в стенах, должно быть предварительно проверено. Проверка наличия скрытых электропроводок производится внешним осмотром по расположению установленной арматуры (светильников, выключателей, распаечых коробок, щитков и т. п.).

К работам по сверлению, пробивке, штроблению следует приступать при наличии полной уверенности, что на пути сверла, пробойника, шлямбура отсутствуют скрытые коммуникации.

7.4.10 В заготовленные гнезда рекомендуется устанавливать:

а) дюбели пластмассовые с вворачиваемыми в них шурупами (рисунок 7.18,а);

б) дюбели с распорной гайкой (рисунок 7.18,6);

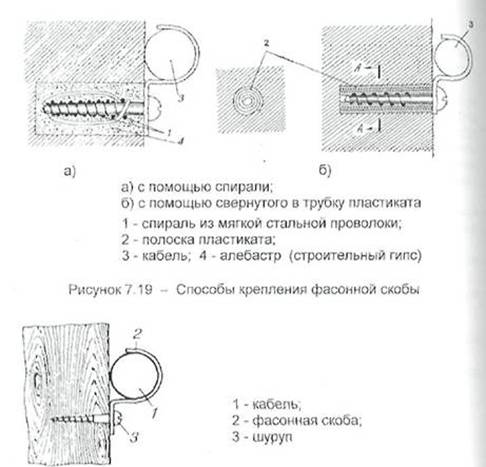

в) спирали из мягкой стальной проволоки с вворачиваемыми в них шурупами (рисунок 7.19,а);

г) свернутый в трубку пластикат с ввернутым в нее шурупом (рисунок 7.19,6);

д) пластинчатые скрепы, вмазываемые в гнездо строительным гипсом или закрепленные дюбелем-гвоздем.

а) пластмассовый б) - с распорной гайкой

Рисунок 7.18 – Дюбели

7.4.11 В связи с тем, что принцип закрепления дюбеля в гнезде основан на расклинивании его стенок при ввинчивании шурупа, необходимо, чтобы диаметр гнезда превышал диаметр Дюбеля не более, чем на 2,0 мм, а глубина равнялась длине дюбеля.

7.4.12 К деревянным стенам фасонные скобы должны крепиться шурупами длиной от 25 до 30 мм или толевыми гвоздями той же длины (рисунок 7.20).

Рисунок 7.20 - Крепление фасонной скобы к деревянной стене.

7.5 Применение строительно-монтажного пистолета при прокладке кабелей и установке оборудования

7.5.1 Крепление установочных изделий для прокладки кабелей и металлоконструкций для установки оборудования рекомендуется производить с помощью строительно-монтажного пистолета ПЦ-84 (ПЦ 52-1) (рисунок 7,21). Применение пистолета дает возможность производить крепление деталей к строительным конструкциям за одну рабочую операцию. Это значительно повышает производительность труда и снижает трудоемкость прокладки кабелей.

Повышает производительность труда и снижает трудоемкость прокладки кабелей.

Применение строительно-монтажного пистолета в особенности целесообразно при креплении деталей к высокопрочным строительным основаниям из бетона, железобетона и металла, сверление гнезд в которых весьма трудоемко.

Рисунок 7.21 - Монтажный пистолет

Пистолет обладает большой маневренностью, так как его работа не зависит от источников энергии.

7.5.2 При работе с пистолетом следует руководствоваться требованиями "Руководящего технического материала "Инструмент пороховой. Типы, технические данные, область применения, хранение и ремонт" РТМ 36.6-87", ММСС СССР, "Руководства по применению строительно-монтажного пистолета ПЦ-84 (ПЦ 52-1) при строительстве объектов связи", ССКТБ, М., 1990 и Паспорта пистолета ПЦ 84.000.000 ПС.

7.5.3 Крепление деталей с помощью пистолета производится дюбелями-гвоздями марки ДГ и дюбелями-винтами марки ДВ (рисунок 7.22).

7.5.4 В пистолетах ПЦ-84 (ПЦ 52-1) применяются специальные беспульные патроны групп: Д (длинные), К (короткие) и МПУ (усиленные) (рисунок 7.23).

а) патрон Д;

б) патрон К;

в) патрон МПУ

1 - гильза;

2 - пороховой заряд;

3 - пыж;

4 - ударный состав;

5 - запальные отверстия;

6 - капсюль;

7 - место окраски патрона

Рисунок 7.23 - Монтажные патроны

7.5.5 Работа с пистолетом ПЦ-84 должна выполняться рабочим, прошедшим специальное обучение и имеющим удостоверение.

Рабочие, применяющие пистолет, должны иметь и пользоваться индивидуальными средствами защиты: каской, защитным щитком или предохранительными очками, противошумными наушниками группы А и перчатками.

7.5.6 При пристрелке деталей крепления необходимо выполнять следующие требования:

а) ширина пристреливаемой детали крепления должна быть не менее 20 мм;

б) наименьшая толщина строительного бетонного или железобетонного основания в месте забивания дюбеля должна быть равна 80 мм;

в) расстояние от точки забивания дюбеля до ближайшего края строительного основания должно быть не менее 100 мм – для бетонного, железобетонного и кирпичного оснований;

г) при креплении на неоштукатуренной кирпичной поверхности дюбель следует забивать в горизонтальный шов кирпичной кладки;

д) наименьшее расстояние между соседними дюбелями, забиваемыми в строительное основание, должно быть 50 мм для бетонного и железобетонного оснований;

е) при пристрелке к бетонному и кирпичному основанию стальной детали толщиной от 3 до 4 мм, расстояние между соседними дюбелями должно быть не менее 200 мм;

ж) пристреливаемая деталь должна плотно прилегать к строительному основанию;

з) после выстрела головка дюбеля-гвоздя должна плотно прижимать закрепленную деталь без разрушения и деформации детали и центрирующей шайбы.

7.5.7 Для выполнения работы с пистолетом рабочий должен:

а) получить от производителя работ (мастера) допуск-наряд на производство работ, получить также пистолет и патроны (не более дневной нормы);

б) ознакомиться с рабочими чертежами прокладки кабелей по стенам здания, выяснить, каков материал стенового основания, осмотреть произведенную разметку мест установки деталей крепления;

в) определить наличие в местах пристрелки стальной арматуры, скрытых проводок и других инженерных коммуникаций для исключения возможности повреждения их дюбелем;

г) по таблице 7.1 произвести выбор дюбелей и патронов в зависимости от типа строительного основания и закрепляемой детали;

д) перед пристрелкой стальных деталей или при забивке дюбелей в стальное основание необходимо убедиться, что твердость дюбелей выше твердости материала, в который он должен быть забит. Проверку необходимо производить кернением - ударом молотка по шляпке дюбеля, установленного острием к пристреливаемой стальной детали или основанию. Если острие дюбеля тупится, его поршневая забивка в это основание или деталь запрещается.

е) зарядить пистолет дюбелем и патроном в соответствии с указаниями, приведенными в паспорте пистолета;

ж) принять устойчивое положение, установить прижим пистолета в точку забивки дюбеля под прямым углом к стеновому основанию, нажать на рукоятку и оттянуть до отказа спусковой рычаг, после чего произойдет выстрел. При работе на высоте оператор должен твердо стоять на устойчивом основании: лесах, подмостях, вышке или стремянке, имеющих верхнюю площадку, огражденную перилами высотой не менее 1 м;

з) если выстрел не последовал (произошла осечка) – не открывая пистолет, повторно оттягивают пусковой рычаг 2-3 раза. Если осечка повторилась, пистолет держат прижатым к основанию 8 течение одной минуты, затем открывают его и удаляют патрон.
