Стены колодца необходимо выкладывать до уровня подвешенного силового кабеля, после чего подвеску снимают и трубу с кабелем замуровывают в толщу его стенки. Если поз-воляет уровень заглубления кабеля, то труба с кабелем может быть проложена на перекрытии колодца.

При наличии нескольких силовых кабелей с ответвлением на разные направления они также могут быть проложены в разрезных трубах на перекрытие колодца. В необходимых случаях перекрытие колодца может быть несколько более заглублено

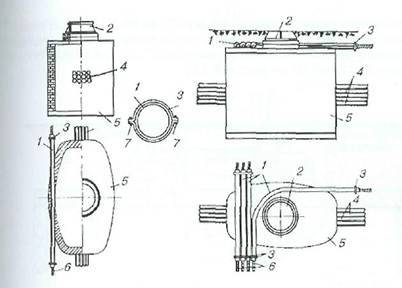

1 - разрезные трубы с силовыми кабелями;

2 - люк колодца;

3 - хомут, скрепляющий трубу;

4 - трубопровод кабельной канализации;

5 - колодец;

6 - силовой кабель;

7 - болт

Рисунок 3.41 - Строительство колодцев в местах ранее проложенных силовых кабелей

3.16.5 В случае прохождения в колодце значительных пучков кабелей крупных емкостей они могут быть оставлены в прежнем положении, но с заменой кронштейнов и креплением их в днище и перекрытии колодца. Для доступа к кабелям с противоположных сторон может быть использовано двухлючное перекрытие или изменена форма колодца.

3.16.6 При непрочных уличных покрытиях, на склонах уличных проездов, в местах разворота тяжелого транспорта и т. п., обычного крепления люка на горловине колодца бывает недостаточно. Для устойчивого длительного положения люка, помимо закрепления его стальной проволокой диаметром от 4 до 6 мм, вокруг опорных колец и нижней части рамы люка необходимо Уложить кольцеобразные железобетонные сегменты разной толщины на цементно-песчаном растворе. Кладка сегментов должна превышать основание люка от 30 до 50 мм и от середины высоты рамы люка до перекрытия обмазываться (оштукатуриваться) бетонным раствором со щебенкой слоем толщиной от 30 до 60 мм (рисунок 3.42).

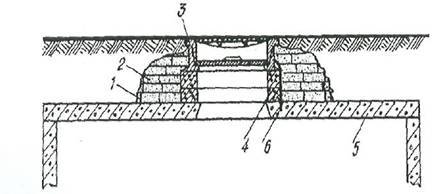

1 - цементно-песчаный раствор со щебенкой;

2 - железобетонные сегменты;

3 - люк;

4 - железобетонные опорные кольца;

5 - перекрытие колодца;

6 - стальная проволока

Рисунок 3.42 - Усиленное крепление люка колодца

3.16.7 Вывод кабелей небольшой емкости из трубопровода в пролете канализации необходимо осуществлять путем вскрытия и разделки одного-двух каналов и устройства в этом месте колодца типа ККС-2. Колодец следует размещать так, чтобы трубопровод частично попал в его боковую стенку (рис.3.43).

3.16.8 По окончании работ колодец засыпают обычным порядком, но с особой осторожностью в местах укладки силовых кабелей. О размещении силовых кабелей в стенах или на перекрытии колодца должны быть сделаны соответствующие отметки в технической документации.

3.16.9 Переустройство колодцев кабельной канализации связи производят при необходимости докладки трубопровода к существующему блоку, устройстве новых ответвлений канализации, изменении уровня дорожных покрытий и т. п.

Значительная емкость ранее проложенного трубопровода и большое число докладываемых труб может вызвать замену типа колодца или частичное его расширение в пределах допустимых возможностей.

Рисунок 3.43 - Устройство колодца типа ККС-2 на действующем трубопроводе с вскрытием одного канала

Если работы выполняются одновременно с реконструкцией улиц, и изменяется уровень дорожных покрытий, то переустройство колодцев может ограничиться поднятием или опусканием их железобетонных перекрытий или горловин люков. Высота горловины люка во всех случаях не должна превышать 0,5 м, а верхняя плоскость крышки люка должна строго соответствовать уровню поверхности уличного покрытия.

3.16.10 При необходимости полного переустройства колодец следует откопать, снять или разобрать перекрытие и подвесить действующие кабели к временным крепежным конструкциям (балкам, стойкам). Стены и днище колодца должны быть разобраны и удалены из образовавшегося котлована с подвешенными кабелями. Новое днище обычно бетонируют на месте с предварительным подравниванием дна котлована. На затвердевшем днище выкладывают кирпичные стенки по габаритам заданного типоразмера.

3.16.11 Действующие кабели должны быть последовательно перемещены на вновь укрепленные кронштейны и консоли с упразднением временных крепежных конструкций подвески. На возведенные стенки необходимо установить снятое или новое железобетонное перекрытие и люк.

При перекладке кабелей необходимо использовать некоторые запасы их длин в переустраиваемом и соседних колодцах, менять места на консолях и, в крайних случаях, производить замену отдельных пролетов.

3.16.12 Подвеску действующего трубопровода кабельной канализации связи устраивают в местах разрытии при пересечении его вновь прокладываемыми сооружениями связи или другими коммуникациями на больших глубинах, а также в процессе строительства подземных пешеходных переходов, транспортных тоннелей, коллекторов и т. п.

Подвеска трубопровода связи может также производиться при параллельном прохождении новой кабельной канализации или бронированных кабелей в непосредственной близости к существующим сооружениям связи.

3.16.13 Способы подвески трубопровода связи весьма разнообразны и зависят от емкости (числа каналов) блока, длины обнажаемого участка, состояния грунта, расположения соседних сооружений и др. Балки для подвески должны выбираться в зависимости от емкости и типа подвешиваемого трубопровода и габаритов подвески.

3.16.14 Колодцы специального типа (нетиповой конструкции) устраивают при оборудовании кабельных переходов через реки и другие водоемы. Такие колодцы строят, если количество подводных кабелей более двух (с перспективой дальнейшего увеличения их количества) в местах стыка подводных кабелей с кабельной канализацией.

Из колодца до выхода кабелей в реку (водоем) следует прокладывать стальные трубы, нижние концы которых должны выходить в дно водоема ниже поверхности ледяного покрова в зимнее время. В каждом пакете укладываемых труб необходимо предусматривать резервные трубы для последующих прокладок и аварийных ситуаций. Стальные трубы следует покрывать антикоррозионным составом (битумом, лаком) и плотно заделывать бетонными или деревянными пробками с обоих концов.

При количестве труб перехода до 12 может устраиваться колодец типа ККС-5, вводный проем которого должен быть несколько изменен, а при 13-24 каналах - колодец нетиповой конструкции.

3.17 Строительство и оборудование колодцев для размещения необслуживаемых регенерационных промежуточных пунктов систем переда

3.17.1 Контейнеры НРП на соединительных линиях ГТС должны размещаться в колодцах кабельной канализации связи. На сетях крупной емкости для размещения контейнеров должны строиться отдельные колодцы, располагаемые вблизи существующего колодца действующей канализации (рисунок 3.44). Строящиеся колодцы для контейнеров должны быть связаны с существующим колодцем трех-четырехотверстным трубопроводом с диаметром каналов 100 мм протяженностью не более Ю м. В стесненных условиях допускается увеличение этого расстояния до 50 м.

1 - трубопровод действующей канализации;

2 - существующий колодец;

3 - колодцы для размещения контейнеров НРП;

4 - трех-четырехотверстный трубопровод

Рисунок 3.44 - Расположение колодцев для установки контейнеров НРП

3.17.2 Типовым решением предусматривается размещение шести контейнеров НРП в колодце типа ККС-5 и восьми контейнеров - в колодце специального типа с установкой их на днище и боковых стенках колодцев.

3.17.3 В колодцах типа ККС-5 четыре контейнера размещаются на днище, на железобетонных фундаментах- подставках высотой 200 мм и два контейнера - на боковых стенках колодца с использованием крепежных металлоконструкций. В колодцах специального типа четыре контейнера размещаются также на фундаментах-подставках и четыре контейнера – на боковых стенках.

В качестве фундаментов-подставок могут использоваться типовые железобетонные плиты или кирпичные кладки на Цементно-песчаном растворе.

3.17.4 Контейнеры НРП должны быть заземлены путем устройства в котловане колодца контурного защитного заземления. В качестве заземлителей могут использоваться электроды из прутковой стали диаметром 12 мм и длиной 5 м при удельном сопротивлении грунта до 200 Ом-м или из угловой стали размером 50x50x5 мм при удельном сопротивлении грунта свыше 200 Ом-м. Электроды соединяются между собой по контуру колодца полосовой сталью размером 40x4 мм посредством сварки.

3.17.5 Сопротивление защитных заземляющих устройств должно быть не более 10 Ом для грунтов с удельным сопротивлением менее 100 Ом-м и не более 30 Ом - для грунтов с удельным сопротивлением более 100 Ом-м.

3.18 Строительство кабельной лотковой канализации связи на переувлажненных грунтах

3.18.1 На переувлажненных пучинистых грунтах Севера и Сибири целесообразно сооружать кабелепроводы в виде полуподземных сборных железобетонных каналов (лотков) для прокладки в них кабелей связи.

3.18.2 Конструктивно лотковая канализация связи составляется из типовых железобетонных лотков и плит перекрытия различных размеров.

Железобетонные лотки изготовляются десяти типоразмеров (Л1-Л10) длиной 2970 мм и сечением от 760x370 мм (Л1) до 2380x730 мм (Л 10) при толщине основания от 80 мм (Л1) до 140 мм (Л 10). Для их изготовления используется бетон марки 300.

Железобетонные плиты перекрытия изготовляются восьми типоразмеров (П1-П8) длиной от 2980 мм. (П1) до 2990 мм (П5, П8) при ширине от 850 мм (П1) до 2409 мм (П5, П8) и толщине от 70мм(П1)до160мм(П5, П8).

По отдельным разработкам перекрытия могут изготавливаться шириной 2500 мм и толщиной 220 мм.

3.18.3 Конструкция лотков и размещение в них кабелей связи показаны на рисунке 3.45. Для раскладки кабелей используют стальные кронштейны, привариваемые к металлической полосе на расстоянии 1000 мм друг от друга. К кронштейнам крепятся многоместные чугунные консоли. Укладка кабелей может также производиться на деревянных подставках, которые могут быть одно-, двух - или трехрядными. Толщина их должна быть 60 мм, а радиус вырезов мест под кабели - 40 мм.
