Руководство по строительству линейных сооружений местных сетей связи (часть 1) (стр. 37 )

В качестве кабельной опоры при числе проводов не более шестнадцати следует устанавливать одинарную опору (рисунок 8.22), укрепленную подпорой или оттяжкой.

1 - молниеотвод;

2 - кабельная площадка;

3 - молниеотвод;

4 - кабельный ящик;

5 - шурупы с шестигранной головкой 12x100;

6 - стальной желоб;

7 - ступени;

8 - изогнутая труба;

9 - отверстие диаметром 6 мм.

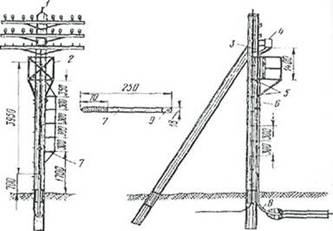

Рисунок 8.22 - Кабельная опора

8.9.2 Кабельные опоры должны устанавливаться в местах, имеющих свободный доступ для обслуживающего персонала; на берегах рек они должны устанавливаться в незатопляемой местности.

8.9.3 Для соединения проводов с жилами вводных кабелей или кабельных вставок на кабельных опорах воздушных линий сельской связи, в зависимости от их назначения, должны устанавливаться кабельные шкафы, кабельные ящики или УКС.

8.9.4 Кабельную опору следует оборудовать кабельной площадкой, ступенями, молниеотводом и заземлением. Кабель, проложенный по опоре, должен быть защищен стальным желобом или сталью уголкового профиля.

8.9.5 Кабельная опора также должна быть оборудована пятью восьмиштырными траверсами при емкости кабельного ящика 20x2 и тремя траверсами - при емкости 10x2.

Кабельный ящик должен быть укреплен на опоре шурупами с шестигранной головкой (глухарями) 6x80 мм и с установкой по отвесу.

8.9.6 Кабельная площадка должна прикрепляться к опоре сквозными болтами М16х280 мм на расстоянии 1400 мм от настила площадки.

Ступени должны быть из круглой стали диаметром от 16 до 18 мм длиной 250 мм. Один конец ступени должен иметь отверстие 6 мм, второй - винтовую накатку длиной 70 мм.

Ввинчивание ступеней должно быть выполнено под углом 45° к плоскости траверс по одну сторону опоры (пешеходную), на расстоянии 30 см одна от другой.

Ступени скрепляются между собой свитой из двух концов стальной проволоки диаметром от 3 до 4 мм, одна из которых должна быть пропущена через отверстия в ступенях. Концы проволоки укрепляются глухарями.

8.9.7 Нижняя ступень устанавливается на расстоянии 1,7 м от земли, а верхняя - ниже кабельной площадки на 350 мм. Ступень ввинчивается в тело опоры на 100 мм, при этом ширина ступени должна быть не менее 150 мм.

8.9.8 Для защиты опор воздушной линии связи от ударов молнии на кабельных вводных угловых и переходных опорах должны быть установлены молниеотводы, выполненные из целого отрезка стальной оцинкованной проволоки диаметром от 4 до 5 мм и заземлителя.

Кабельный ящик следует заземлить, подключая к молниеотводу медный провод (ПР) сечением не менее 4 мм2 с пропайкой припоем ПОССу-30.

Молниеотвод должен быть укреплен на опоре скобами через каждые 300 мм и расположен на боковой стороне опоры, противоположной стороне установки ступеней (рисунок 8.22).

8.9.9 Для устройства заземления следует использовать обрезки стальных труб или уголковой стали, длина, диаметр и сечение которых зависит от удельного сопротивления грунта и определяется проектом.

Устройство трубчатых заземлений показано на рисунке 8.23.

При устройстве заземления у железобетонной опоры его отвод и провод от кабельного ящика припаивают к оголенной арматуре в верхней и нижней частях опоры.

После устройства молниеотвода и заземления кабельной опоры должны быть проведены электрические измерения сопротивления заземления, величина которого не должна превышать нормы, указанные в таблице 8.7.

а - одной трубой;

б - несколькими трубами:

1-труба стальная;

2-стальная проволока диаметром 5 мм;

3-хомут из перевязочной проволоки диаметром 2 мм;

4-проволока стальная диаметром от 4 до 5 мм

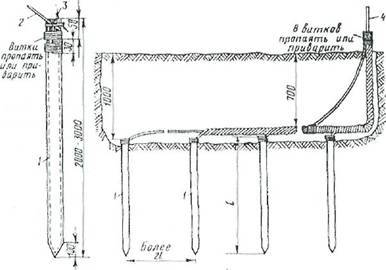

Рисунок 8.23 - Устройство заземления.

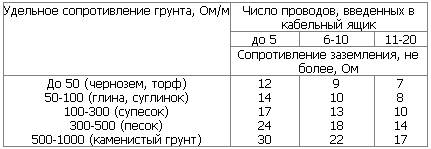

Таблица 8.7 - Нормы сопротивлений для заземлений в зависимости от числа проводов

8.10 Раскатка проволоки и соединение проводов

8.10.1 Проволоку рекомендуется раскатывать по земле с двойной установки для размотки проводов - двухтамбурной установки, смонтированной на автомобиле. При этом одновременно раскатываются два провода, предварительно закрепленные за опору, от которой начинается раскатка (рисунок 8.24).

Рисунок 8.24 - Раскатка проволоки с двухтамбурной установки.

При раскатке проволоки следует следить, чтобы автомобиль передвигался равномерно. Необходимо исключить закручивания, спутывание проволоки и появление на ней барашков. При необходимости рабочий, находящийся у тамбура, должен притормаживать его имеющимся тормозом. Если при размотке проволоки образуется "барашек" (затянувшаяся петля), он должен быть вырезан.

Вырезаются также и места проволоки, на которых имеются дефекты: надломы, трещины, расплющенности и т. п.). Если невозможно вести раскатку проволоки с автомобиля, ее следует про изводить с переносного облегченного тамбура (рисунок 8.25).

Рисунок 8.25 - Раскатка проволоки вручную с переносного облегченного тамбура.

8.10.2 Стальная проволока после раскатки должна быть вытянута. При этом один конец проволоки зажимают в лапку полиспаста, которую при помощи петли или хомута закрепляют у основания начальной опоры вытягиваемого участка (6-8 пролетов) (рисунок 8.26а).

На другом конце вытягиваемого участка проволоку зажимают в лапку, присоединенную к опоре через динамометр и полиспаст (рисунок 8.26б).

а) у основания начальной опоры;

б) у конечной опоры

Рисунок 8.26 - Закрепление проволоки при вытягивании.

Величины усилий при вытягивании проволоки необходимо контролировать динамометром. Они должны соответствовать величинам, приведенным в таблице 8.8

Таблица 8.8 - Усилия при вытягивании проволоки

Вытягивать медную или биметаллическую проволоку не допускается, неровные места и изгибы должны быть выровнены деревянным молотком на деревянной доске.

8.10.3 Сталеалюминиевую проволоку (АС) перед подвеской необходимо вытягивать с помощью деревянного зажима (рисунок 8.27).

Рисунок 8.27 - Деревянный зажим для вытягивания проволоки.

Величина усилия, контролируемая динамометром, должна быть равна для АС-10 - 100 кг, для АС-16 - 150 кг и для АС-25 -- 300 кг.

8.10.4 Концы стальных проволок, как правило, соединяются при помощи термитно-муфельных патронов (рисунок 8.28) и специальных сварочных клещей. Размеры и масса муфельных патронов приведены в таблице 8.9.

При соединении проволок необходимо:

а) торцы свариваемой проволоки подравнять напильником под прямым углом;

б) рычаг клещей отвести до отказа, затем концы свариваемой проволоки зажать в клещи с таким расчетом, чтобы стык проволок находился примерно в середине между зажимами;

в) на один из концов проволоки надвинуть термитно-муфельный патрон; клещи свести до отказа, патрон надвинуть так, чтобы середина его приблизительно совпадала с плоскостью стыка проволок; если патрон идет по проволоке туго, нужно его сдвинуть, удалить со стыка обычно образующуюся в этом случае термитную пыль, а затем установить патрон обратно;

г) надев предохранительные очки, поджечь термитной спичкой патрон;

Рисунок 8.28 - Термитно-муфельныйпатрон. Рисунок 8.29 - Сварка стальных проводов.

Таблица 8.9 - Размеры и масса термитно-муфельных патронов

а - правильно, б и в - неправильно

Рисунок 8.30 - Образцы термитно-муфельной сварки проволоки.

8.10.5 Провода диаметром от 1,5 до 2,0 мм следует соединять скруткой так, как показано на рисунке 8.31.

Рисунок 8.31 - Соединение проводов скруткой.

Сначала провода нужно скрутить между собой, а затем каждый из концов проводов плотно намотать на провода. Далее правый конец провода отогнуть влево, сделать в разгонку два оборота в середине скрутки и восемь витков вокруг левого провода. Такую же операцию, но в противоположном направлении, проделать и елевым концом провода.

8.10.6 Медные и биметаллические сталемедные провода следует соединять при помощи медных трубок. При этом концы проводов зачищают мелкой наждачной бумагой на длине 160 мм и вводят в трубки так, чтобы они выступали на 5 мм из нее с обоих концов. Затем концы трубки зажимают в струбцинах клуппа (рисунок 8.32) и ключом, устанавливаемым посередине трубки, делают полтора оборота.

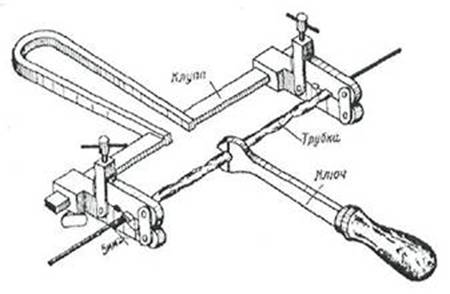

Рисунок 8.32 - Соединение проводов при помощи медных трубок.

8.10.7 Стальной провод с биметаллическим должен соединяться термитной сваркой. Концы сталеалюминиевых проводов марки АС следует соединять при помощи алюминиевых трубок длиной 250 мм. Для соединения концы проводов нужно зачистить мелкой наждачной бумагой на длину 300 мм и ввести трубку так, чтобы они выступали из нее на 50 мм с обоих концов. После этого концы трубки зажать щипцами и закрутить ее, делая три полных оборота по часовой стрелке одними из щипцов. Вторые щипцы при этом должны оставаться неподвижными.

8.10.8 При соединении медных и биметаллических сталемедных проводов с проводами АС медный или биметаллический провод необходимо залудить равномерным слоем ПОС-30, а затем соединить с проводом АС с помощью алюминиевой трубки (соединителя). В виде исключения допускается соединение стальных проводов наложением на сросток плотного бандажа из оцинкованной перевязочной проволоки и пропайкой сростка припоем ПОССу-30-2 (рисунок 8.33).
