Кабельный ящик нужно устанавливать на чердаке, на отдельной монтажной доске, прикрепляемой шурупами по дереву с шестигранной головкой к стропильным балкам.

8.14.6.2 Контактные винты на плинтах кабельного ящика следует соединять с отходящими со стойки к абонентским пунктам жилами кабелей ПРППМ 2x0,9.

8.14.6.3Кабели ПРППМ должны быть пропущены внутри стоечной опоры по вертикальной трубе, а затем по трубчатой траверсе через отверстия в последней (находящееся под штырями) выведены к соответствующей паре изоляторов.

При выходе из отверстия в траверсе кабель ПРППМ должен быть пропущен через изолирующую втулку, а жилы его должны быть заделаны на изоляторах траверсы (рисунок 8.71) и припаяны к опущенным вниз концам (отросткам) стального провода.

Кабель ПРППМ для заделки следует сложить в виде двух петель, надеть на изолятор и затянуть на шейке так, чтобы между выводной втулкой и изолятором остался запас провода, располагаемый в виде полукольца.

Конец кабеля ПРППМ, включаемого в плинты кабельного ящика, заделывают так же, как и на кабельных опорах столбовых линий.

1 - кабель ПРППМ 2x0,9; 2 - медная жила кабеля ПРППМ;

3- скрутка жилы кабеля ПРППМ на линейный провод;

4- линейный провод; 5 - изолятор; 6 - траверса;7 – стойка.

Рисунок 8.71 - Соединение жил кабеля ПРППМ с линейным проводом на стойке.

8.14.6.4 Чердачные кабельные ящики должны иметь заземление для разрядников, которое оборудуют так же, как и заземления для кабельных ящиков на столбах. Заземляющий проводник от кабельного ящика должен иметь сечение не менее 4 мм, должен быть проложен в пределах чердака изолированным и закреплен скобами отдельно от кабеля.

8.14.7 Подвеска кабелей на стоечных линиях

8.14.7.1 На стоечных линиях следует подвешивать кабели марки ТППэп и ТППэпт емкостью до 50x2x0,5, ТГ емкостью 30x2x0,5 и до 30x2x0,7, а также ОК массой до 0,5 кг/м.

При подвеске кабелей со встроенным тросом способ их крепления должен быть приведен в проекте.

8.14.7.2 Кабели с металлическими жилами без встроенного троса и ОК самонесущие следует подвешивать с помощью подвесов на стальном канате, диаметр и конструкцию которого выбирают по таблице 8.15. При этом подвесы к канату следует крепить через каждые 350 мм.

8.14.7.3 В негололедных районах допускается подвеска кабелей на стальной оцинкованной проволоке диаметром 5 мм.

8.14.7.4 Подвешиваемые канат или проволока не должны иметь сростков в пролете.

8.14.7.5 Стальной канат или проволоку следует подвешивать попролетно по всей длине трассы способом, приведенным в 8.14.5.3.

8.14.7.6 После регулировки стрелы провеса стальной канат или проволоку необходимо закреплять за стойку оконечной заделкой. Для возможности регулировки натяжения в пролетах стального каната оконечную заделку рекомендуется выполнять через струбцину (винтовую стяжку).

8.14.7.7 Барабан с кабелем или бухту кабеля следует размещать на земле возле здания, от которого начинается подвеска, или, что предпочтительнее, на крыше здания (если имеется такая возможность).

8.14.7.8 В том случае, когда подвеска кабеля производится с земли, работы необходимо выполнять в указанной ниже последовательности:

а) барабан с кабелем установить на козлы-домкраты;

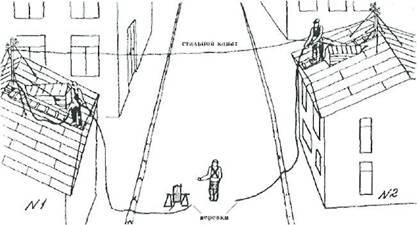

б) с крыш, двух зданий, между которыми подвешивают кабель, спустить веревки (рисунок 8.72). За конец веревки, спущенной с крыши здания, с которого начинают подвеску (здания N1), закрепить конец кабеля, поднять его на крышу и временно закрепить.

С крыши здания N1 снова спустить веревку на землю, связать ее прочным узлом с веревкой, спущенной с крыши здания N2. Натянув веревку между зданиями, закрепить конец кабеля за конец веревки и, подтягивая ее с крыши здания N2, закрепить кабель на канате стальными подвесами, устанавливая ух через каждые 350 мм. При этом повесы должны обжимать кабель и свободно висеть на канате, обеспечивая свободное перетягивание по нему кабеля;

в) по достижении кабелем стойки, установленной на здании N2, концы кабеля пропустить в выводные трубы и ввести в здания на длину, достаточную для сращивания с концом кабеля от кабельного ящика. У входа в выводную трубу должен быть оставлен запас кабеля в виде дуги с обмоткой кабеля на этом участке просмоленной лентой;

Рисунок 8.72 - Способ подвески кабеля на стойках с помощью веревок, спущенных с крыш зданий.

в) по достижении кабелем стойки, установленной на здании N2, концы кабеля пропустить в выводные трубы и ввести в здание на длину, достаточную для сращивания с концом кабеля от кабельного ящика. У входа в выводную трубу должен быть оставлен запас кабеля в виде дуги с обмоткой кабеля на этом участке просмоленной лентой;

г) многопролетную подвеску кабеля следует производить аналогично приведенной в 8.14.5.3, с той разницей, что по мере перемещения из пролета в пролет кабеля необходимо перевешивать подвесы с одной стойки на другую;

8.14.7.9 При подвеске кабелей на стоечных линиях рекомендуется осуществлять связь между рабочими с помощью УКВ радиостанций.

9 Строительство волоконно-оптических линий передачи на воздушных линиях электропередачи напряжением от 0,4 до 35 кв

9.1 Общие положения

9.1.1 Строительство волоконно-оптических линий передачи (ВОЛП) на воздушных линиях электропередачи напряжением от 0,4 до 35 кВ (ВОЛП-ВЛ 0,4-35 кВ) является вариантом использования опор воздушных линий электропередачи для подвески и монтажа оптических кабелей на трассах, совпадающих с заданными.

9.1.2 Применение ВОЛП-ВЛ 0,4-35 кВ имеет следующие преимущества по сравнению с применяемыми способами прокладки ОК в грунт, в кабельной канализации и в коллекторах:

а) отсутствие необходимости отвода земель и согласований с землепользователями а также выполнения трудоемких земляных работ;

б) снижение капитальных и эксплуатационных затрат;

в) сокращение сроков строительства;

г) уменьшение количества повреждений в районах городской и сельской местности.

9.1.3 Строительство ВОЛП-ВЛ 0,4-35 кВ должно осуществляться в соответствии с действующими "Правилами проектирования, строительства и эксплуатации волоконно-оптических линий связи на воздушных линиях электропередачи напряжением 0,4-35 кВ ", Минсвязи, Минэнерго России, М., 2003.

"Правила..." предусматривают подвеску и монтаж оптического кабеля самонесущего неметаллического типа ОКСН.

9.1.4 На ВОЛП-ВЛ 0,4-35 кВ могут быть применены оптические кабели типа ОКГТ и ОКНН. В этом случае следует руководствоваться "Правилами проектирования, строительства и эксплуатации волоконно-оптических линий связи на воздушных линиях электропередачи напряжением 110 кВ и выше", Минэнерго России, М., 1999.

9.1.5 В качестве заказчика проектных и строительных работ по сооружению ВОЛП-ВЛ 0,4-35 кВ могут быть юридические и физические лица.

9.1.6 Генерального подрядчика по проектированию и строительству ВОЛП-ВЛ 0,4-35 кВ следует выбирать на конкурсной основе из числа организаций, имеющих соответствующие лицензии. При выборе подрядных организаций для строительства ВОЛП-ВЛ 0,4-35 кВ предпочтение должно отдаваться организациям РФ.

9.1.7 ВОЛП-ВЛ 0,4-35 кВ должны сооружаться и эксплуатироваться в соответствии с соглашениями (договорами) между организациями, участвующими в совместном долевом строительстве.

9.1.8 Координацию работ по развитию и внедрению в системы связи и энергетики ВОЛП-ВЛ, а также проведение единой технической политики осуществляют "ФСК/РАО ЕЭС" и Министерство информационных технологий и связи Российской Федерации.

9.1.9 Планирование строительства конкретного объекта должно быть увязано с Генеральными схемами "Единая сеть электросвязи и телемеханики энергетики", а также с Единой сетью электросвязи Российской Федерации.

9.1.10 При выполнении работ должны выполняться требования государственных стандартов, СНИП, нормативно-технической документации "ФСК/РАО ЕЭС" и Министерства информационных технологий и связи Российской Федерации (ПУЭ, ВСН и др.).

9.1.11 Обеспечение безопасных условий труда и охрана окружающей среды должны осуществляться в соответствии с требованиями документов, утвержденных в установленном порядке.

9.1.12 Температура окружающей среды, при которой допускается транспортировка, хранение, прокладка, подвеска и монтаж ОК должна соответствовать нормам, приведенным в государственных стандартах (ТУ) на данный тип кабеля.

9.1.13 Работы по подвеске и монтажу ОК на ВЛ не должны проводиться при гололеде, осадках в виде дождя и снега, грозе и скорости ветра более 10 м/с.

9.1.14 Подвеска и монтаж ОК должны производиться при температуре не ниже указанной изготовителем кабеля в ТУ.9.1.1 Монтаж ОК должен проводиться в соответствии с проектной документацией, представляемой проектной организацией, проектом производства работ и инструкцией по монтажу ОК, которая предоставляется изготовителем ОК.

9.1.15 Нормативный срок службы ВОЛС-ВЛ 0,4-35 кВ должен быть не менее 25 лет при соблюдении правил эксплуатации.

9.2 Организация и проведение подготовительных работ.

9.2.1 Подготовительные работы включают в себя:

а) заключение договора подряда с заказчиком строительства;

б) изучение проектно-сметной документации (ее входной контроль);

в) изучение трассы и условий производства работ в натуре;

г) определение потребности в рабочей силе по профессиям и линейного персонала (прорабы, мастера);

д) определение потребности в автотранспорте, механизмах, приспособлениях, комплектах инструмента, электроизмерительных приборах;

е) решение "вопросов размещения на трассе строительно-монтажных подразделений, их бытовых условий;

ж) материально-техническое обеспечение: получение и складирование волоконно-оптического кабеля, оборудования, арматуры, осуществление входного контроля за их качеством и комплектностью;
