Руководство по строительству линейных сооружений местных сетей связи (часть 1) (стр. 2 )

ОСТ 45.82-96 Сеть телефонная городская. Линии абонентские кабельные с металлическими жилами. Нормы эксплуатационные

ОСТ 45.83-96 Сеть телефонная сельская. Линии абонентские сельских телефонных сетей. Нормы эксплуатационные

ОСТ 45.119-99 Система стандартов безопасности труда. Пункты регенерационные волоконно-оптических линий передачи. Общие требования безопасности

ОСТ 45.121-97 Линии передачи кабельные магистральные и внутризоновые. Сооружения линейные. Термины и определения

ОСТ 45.190-2001 Системы передачи волоконно-оптические. Термины и определения

ГБ 03-576-03 Правила устройства и безопасной эксплуатации сосудов, работающих под давлением

СН 461-74. Нормы отвода земель для линий связи

СНиП 3.01.01-85* Организация строительного производства. М., 2000

СНиП 3.01.04-87 Приемка в эксплуатацию законченных строительством объектов. Основные положения. Госстрой СССР, М., 1988

СНиП 10-01-94 Система нормативных документов в строительстве. Основные положения

СНиП 12-03-2001 Безопасность труда в строительстве. Часть I. Общие требования

СНиП 12-04-2002 Безопасность труда в строительстве. Часть I I. Строительное производство

РД 45.120-2000 Руководящий документ Минсвязи России. Нормы технологического проектирования. Городские и сельские телефонные сети (НТП 112-2000)

РД 45.155-2000 . Руководящий документ Минсвязи России. Заземление и выравнивание потенциалов аппаратуры ВОЛП на объектах проводной связи

Руководство по проектированию и защите от коррозии подземных металлических сооружений. М., Связь, 1978

Правила защиты устройств проводной связи, железнодорожной сигнализации и телемеханики от опасного и мешающего влияния линий электропередачи. В двух частях, межведомственные.

Часть 1 Общие положения, опасные влияния.

Часть 2 Мешающие влияния

Правила защиты устройств проводной связи и проводного вещания от влияния тяговой сети электрофицированных железных дорог переменного тока. Межведомственные (Издательство "Транспорт", М.1989)

ПОТ РО-45-000-2003 Правила по охране труда при работах на линейных сооружениях кабельных линий передачи

Правила строительства и ремонта воздушных линий и радиотрансляционных сетей (Минсвязи СССР,"Связь", М.1975), ч. I-IV

Дополнения и изменения к "Правилам строительства и ремонта воздушных линий связи и радиотрансляционных сетей" ч. I и, III, 1975; М. "Связь": 1979

Правила охраны линий и сооружений связи (Утверждены постановлением Правительства РФ от 09.07.95. № 000)

Правила проектирования, строительства, эксплуатации ВОЛС на воздушных линиях электросети напряжением 0,4 - 35 кВ, Минсвязи России, Минэнерго России, М. 2003)

Руководство по приемке в эксплуатацию линейных сооружений проводной связи и проводного вещания. "ССКТБ-ТОМАСС", М., 1990

"Правила ввода в эксплуатацию сооружений связи" (Введены в действие Минсвязи РФ приказом от 01.01.2001. № 000)

Временное положение по приемке законченных строительством объектов. Госстрой России, М., 1993

Единое руководство по составлению исполнительной документации на законченные строительством линейные сооружения проводной связи. "ССКТБ-ТОМАСС", М., 1991

Рекомендации по защите оптических кабелей связи с металлическими элементами от опасных влияний линий электропередачи, эл., ж. д. переменного тока и энергоподстанций (Госкомсвязи России, ЦНИИС, М.1998)

Технологическая карта на герметизацию каналов и люков колодцев кабельной канализации, ОАО "ССКТБ-ТОМАСС", 1996

ТУ АХШЗ.623.000 Оконечные оптические распределительные устройства и волоконно-оптические шнуры

ТУ 16 К71-008-87 Кабели телефонные с воздушно-бумажной изоляцией в свинцовой, стальной и алюминиевой оболочках

ТУ 16 К71-061-89 Кабели сельской связи (КСПП)

ТУ 16 К87-001-00 Кабели оптические для Взаимоувязанной сети связи России. ЗАО "Москабель-Фуджикура"

ТУ 16-505 221-78 Провода с полиэтиленовой защитной оболочкой для полевой связи. Технические условия (П-274, П-268)

ТУ 16.505.715-75 Кабели связи симметричные низкочастотные (ТЗА)

ТУ 16-705.455-87 Кабели оптические ОЗКГ-1

ТУ 3587-001-58743450-2003 Кабели оптические. ООО "Еврокабель I"

ТУ 3587-002-51702873-00. Кабели оптические ОМЗКГм

ТУ 3587-006-001-450.628-2-99 Кабели связи со свободно уложенными оптическими волокнами. ООО "Эликс-Кабель"

ТУ 3587-009-48973982-2000 Оптические кабели связи. ООО "Оптен"

ТУ 5297-023-27564371-01 Консоли для кабельных колодцев и шахт связи ККЧ

ТУ 529633-001-27459005-00 Защитные полиэтиленовые трубы для линейных сооружений связи. ЗАО "Пластком"

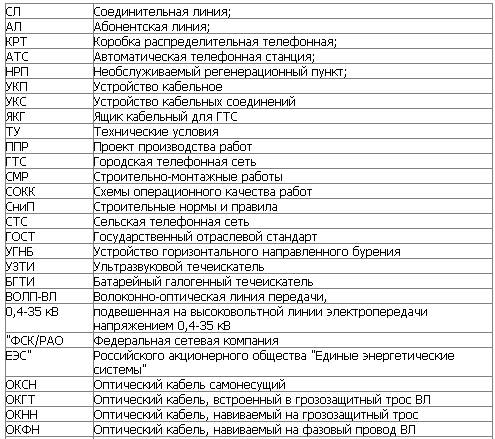

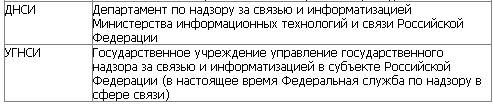

Обозначения и сокращения

(Сокращения приведены в порядке их размещения в "Руководстве...")

Раздел 1. Организация строительства линейных сооружений местных сетей связи

1.1.Общие положения

Местная телефонная сеть связи является составной частью сети связи общего пользования, входящей в состав Единой сети электросвязи Российской Федерации.

Местные телефонные сети состоят из линейных и станционных сооружений.

Линейные сооружения включают в себя абонентские (АЛ) и соединительные линии (СЛ). Абонентская линия представляет собой совокупность цепей, соединяющих городскую или сельскую (районную) телефонную станцию с абонентским пунктом, и состоит из участков: магистрального, распределительного и абонентской проводки.

Абонентские линии могут быть прямого электропитания, включаемые посредством проложенных кабелей непосредственно на телефонную станцию, или включаемые в телефонную станцию по шкафной схеме через шкафы распределительные (ШР).

Линии от телефонных аппаратов до распределительных коробок являются абонентской проводкой. Абонентские проводки включаются в коробку распределительную телефонную (КРТ), от которой отходит распределительный кабель.

Распределительные кабели от нескольких КРТ, как правило, включаются в распределительный кабель соответствующей емкости, который прокладывается к распределительному шкафу (ШР) и включается на его оконечные устройства.

Совокупность линий между распределительными коробками и распределительными шкафами носит название распределительной сети. От распределительных шкафов к АТС прокладываются магистральные участки абонентской сети; станции, в том числе междугородные, связываются соединительными линиями (СЛ).

Линейные сооружения местной сети связи представляют собой комплекс технических средств, образующих среду распространения, состоящую из кабельной или воздушной линии связи, по парам проводов (оптических волокон) которой создаются физические цепи (волоконно-оптические тракты), предназначенные для передачи сигналов электросвязи.

Линейно-кабельные сооружения местных сетей связи состоят: из кабелей, проложенных в кабельной канализации, в коллекторах, в грунте, в зданиях по стеновым основаниям и в каналах, а также подвешенных на столбовых и стоечных опорах; всех видов муфт и сростков; необслуживаемых усилительных (НУП) и регенерационных пунктов (НРП); распределительных шкафов и коробок; оборудования для содержания кабелей под избыточным воздушным (газовым) давлением; кабельных переходов через автомобильные, железные дороги, подземные коммуникации и водные преграды.

К сооружениям воздушных линий связи относятся: столбовые воздушные линии, провода которых подвешены на деревянных, железобетонных опорах или деревянных в железобетонных приставках опорах; кабельные опоры с устройствами кабельными переходными (УКС, ЯКГМ, ЯРКЗ и др.); вводы воздушных линий связи в предприятия связи, жилые и другие здания; переходы воздушных линий при пересечениях контактных сетей наземного электротранспорта, железных и шоссейных дорог, линий электропередачи и связи; стоечные линии, провода которых подвешены на установленных на крышах зданий промежуточных, угловых и оконечных стоечных опорах.

Основными видами строительно-монтажных работ при строительстве линейных сооружений местных сетей связи являются:

а) производство земляных работ, строительство кабельной канализации, прокладка кабелей в канализации, коллекторах, тоннелях, прокладка кабелей в грунте, прокладка кабелей через водные преграды, автомобильные и железные дороги, устройство кабельных вводов в здания с прокладкой кабелей по стенам с установкой оконечных устройств и абонентских пунктов;

б) строительство столбовых линий связи с установкой и оснасткой опор, подвеской воздушных проводов и кабелей, оборудованием молниеотводов; устройство стоечных линий с производством тех же работ, что и на столбовых линиях, а также абонентских пунктов с прокладкой однопарных кабелей, установкой телефонных аппаратов и подключением АЗУ (при воздушном вводе).

в) устройство линейных вводов в здания телефонных станций с установкой металлоконструкций и арматуры в помещениях вводов кабелей, перчаточных и приямках;

г) монтаж кабелей в колодцах кабельной канализации, в котлованах, на воздушных кабельных линиях и кабелей, проложенных на стенах зданий; симметрирование кабелей, а также включение (зарядка) кабелей в боксы, коробки УКС, кабельные ящики, оптические оконечные устройства;

д) производство электрических измерений в процессе монтажа кабелей, а также на законченных монтажом линиях связи;

защита кабелей от коррозии, от опасных напряжений и токов;

е) монтаж оборудования для содержания кабелей под избыточным давлением и постановка кабелей под постоянное избыточное давление;

ж) составление исполнительной документации на законченные строительством линейные сооружения для предъявления их к сдаче приемочным комиссиям.

1.2.Организация строительного производства

1.2.1.Организация строительного производства включает в себя совокупность организационных и технических мероприятий, обеспечивающих наиболее эффективное использование рабочей силы, машин, механизмов, материалов, в результате чего достигается успешное выполнение производственных целей, ввод в действие объектов строительства своевременно, при минимальных трудовых и материальных затратах и при высоком качестве работ.
