Руководство по строительству линейных сооружений местных сетей связи (часть 1) (стр. 24 )

в) расстановка механизмов и приспособлений должна быть такой, чтобы были обеспечены безопасные проходы рабочего, сопровождающего конец прокладываемого кабеля, а также беспрепятственное прохождение троса и кабеля без касания осветительной электропроводки арматуры, а также проложенных кабелей;

д) при протягивании кабелей необходимо принимать меры предосторожности воизбежании попадания рук работающего рабочего между кабелем и роликами;

е) команду на включение лебедки для протягивания кабеля и троса может подавать только бригадир. Команду «Стоп" обязан подавать любой член бригады при неполадках в процессе тяжения кабеля и троса;

ж) представителям предприятий и организаций связи, выполняющим работу в коллекторе, запрещается перекладывать силовые кабели;

з) после окончания работ в коллекторе необходимо вызвать дежурного по коллектору и вместе с ним осмотреть коллектор в месте производства работ и составить совместный акт о прокладке кабеля.

4.7.7 Прокладка кабеля по мостам

4.7.7.1 В зависимости от конструкции моста, его протяженности, кабельных проходов и пр. способ прокладки кабеля определяется проектным техническим решением, при этом рассчитываются и предлагаются материальные и технические средства, а также меры безопасности проведения работ.

4.7.7.2 В зависимости от конструкции моста, его протяженности, кабельных проходов и пр. способ прокладки кабеля определяетсяВ случае наличия труб, проложенных под пешеходной частью моста, или огнестойких желобов с боковой стороны моста прокладку кабеля производят в соответствии с разделом "Прокладка кабелей с металлическими жилами в кабельной канализации".

4.7.7.3 В зависимости от конструкции моста, его протяженности, кабельных проходов и пр. способ прокладки кабеля определяетсяОптические кабели прокладывают по мостам так же, как и кабели с металлическими жилами с учетом особенностей, указанных в проекте.

4.7.8 Извлечение кабеля из кабельной канализации

4.7.8.1 Перед извлечением кабеля, проложенного в кабельной канализации, рекомендуется не смонтированные концы кабеля закрыть колпачками.

4.7.8.2 Для извлечения из канализации кабеля связи, непригодного для дальнейшего использования, на конец кабеля целесообразно надеть концевой чулок, который следует закрепить бандажами с прошивкой сердечника стальной проволокой. Крепление должно быть надежным, рассчитанным на большие тяговые усилия. Кабель вытягивается через люк кабельной машиной или ручной лебедкой на всю длину пролета и затем наматывается на пустой барабан. При вытягивании кабеля на люк колодца и на выходе канала устанавливаются кабельные колена.

4.7.8.3 При извлечении кабеля, пригодного для дальнейшей эксплуатации, на конец извлекаемого кабеля надевается и закрепляется также сквозной кабельный чулок. В колодце устанавливается кабельный блок, через который пропускается тяговый канат от кабельной машины или ручной лебедки. Канат скрепляется с чулком посредством карабина. При извлечении кабеля необходима установка между чулком и канатом компенсатора кручения.

Кабель следует извлекать на длину, равную расстоянию от канала до упора чулка в блок, каждый раз передвигая чулок к каналу. Освободившийся кабель необходимо сразу наматывать на пустой барабан ровными витками. При намотке кабеля следует визуально контролировать состояние наружной оболочки. При незначительных дефектах их необходимо немедленно устранить. При более серьезных повреждениях их надо отметить липкой пластмассовой лентой и зафиксировать характер повреждения. После намотки на барабан всей длины кабеля к барабану прикрепляют бирку, на которой указывают: марку кабеля, емкость, диаметр жил, длину, годность к дальнейшему использованию и характер отмеченных повреждений.

Извлеченный кабель с металлическими жилами проверяют на наличие обрывов и сообщений жил, сопротивление их изоляции и на герметичность избыточным воздушным давлением от 0,08 до 0,1 МПа в течение 96 часов.

4.7.8.4 При извлечении из канала оптического кабеля применяют кабельные наконечники, обеспечивающие тяжение кабеля за центральный силовой элемент и его наружную оболочку. После его извлечения, в случае его дальнейшего использования, проверяют целостность оптических волокон, основные элементы конструкции, измеряют оптические характеристики.

4.8 Прокладка кабелей связи в защитных пластмассовых трубах (ЗПТ)

4.8.1 Общие положения

4.8.1.1 В последние годы за рубежом и в России внедряется способ прокладки кабелей связи, в большинстве своем оптических, в защитных пластмассовых трубах (ЗПТ), изготовленных из полиэтилена высокой плотности, прокладываемых в грунте.

Важной особенностью этих труб является то, что на их внутреннюю поверхность нанесен антифрикционный слой твердой смазки, обладающей низким коэффициентом трения, что позволяет прокладывать в смонтированных участках труб кабели связи электрические и оптические строительными длинами большой длины - от 2000 до 6000 м.

4.8.1.2 Прокладка (затягивание) кабелей в ЗПТ производится различными способами: вручную, механизированным, а также задувкой сжатым воздухом поршневым и беспоршневым способами, применяемыми для прокладки больших строительных длин оптических кабелей.

Способ прокладки кабелей связи в ЗПТ является альтернативным прокладке бронированных кабелей.

По особому заказу ЗПТ могут поставляться с предварительно затянутым полиэфирным фалом (заготовкой), а также с затянутым на всю строительную длину кабелем.

4.8.1.3 Способ прокладки кабелей связи в ЗПТ имеет следующие преимущества:

а) так как ЗПТ несет функцию защиты кабелей от механических воздействий, может быть применен кабель облегченной конструкции меньшей стоимости, чем бронированный;

б) имеется возможность прокладки кабелей большими длинами в смонтированных ЗПТ совершенными способами, например, такими, как пневмозадувка кабеля в канал сжатым воздухом, что значительно сокращает количество сростков кабеля и уменьшает суммарную потерю мощности сигналов на их стыках;

в) с учетом перспективы развития связи может быть проложено несколько ЗПТ с последующей прокладкой в них кабелей связи, что в свою очередь увеличивает возможность выполнения больших объемов прокладки кабелей в осенне-летнем строительном сезоне и сокращает трудозатраты при строительстве ВОЛП;

г) в случае ремонта или замены кабеля извлечение его из ЗПТ может быть произведено без значительных материальных затрат и трудоемких мероприятий.

В настоящем разделе приведены основные принципы прокладки и монтажа ЗПТ и прокладки в них кабелей связи, преимущественно оптических.

С целью внедрения в строительное производство указанного способа разработана и утверждена Минсвязи России "Инструкция по прокладке и монтажу оптического кабеля в ПВП трубах "Silucore", М.: 1998 г. (в дальнейшем "Инструкция... "Silucore").

4.8.2 Технические характеристики ЗПТ с внутренним антифрикционным слоем

4.8.2.1 Типоразмеры ЗПТ с внутренним антифрикционным слоем "Silucore", приведена в таблице 4.3.

4.8.2.2 Физические свойства труб имеют следующие характеристики:

а) устойчивы к воздействию кислот, масел, загрязнению и примесей, находящихся в структуре естественных грунтов;

б) обладают достаточной сопротивляемостью ударным нагрузкам в условиях транспортировки, хранения и строительства;

в) коэффициент трения внутренней поверхности ЗПТ при контакте с поверхностью полиэтиленовой оболочки кабеля составляет менее 0,1;

г) без потери качества ЗПТ выдерживают следующее воздействие температур:

при транспортировании и хранении

(в заводской упаковке) от минус 60 до +65° С;

при эксплуатации от минус 50 до +65° С;

при прокладке и других операциях

с трубой (например, перемотке) от минус 10 до +10°С.

Примечание - Прокладка ЗПТ при температуре ниже минус 10 С должна производиться после их предварительного прогрева;

д) коэффициент линейного расширения ЗПТ 3 • 10-4 • (°К)-1, то есть при изменении температуры на 10° С удлинение трубы длиной 1 м составляет 1,3 мм;

е) минимальный радиус изгиба - не менее десятикратного наружного диаметра ЗПТ;

ж) срок службы - не менее 50 лет.

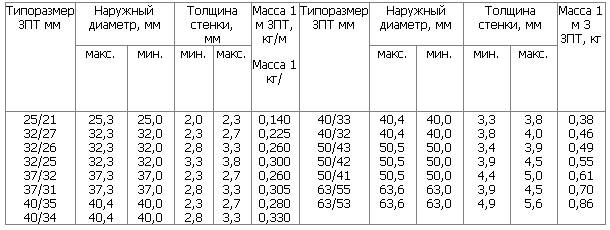

Таблица 4.3 - Размеры и масса ЗПТ

4.8.2.3 Поставка труб производится на барабанах и в бухтах строительными длинами, значения которых приведены в таблице 4.4.

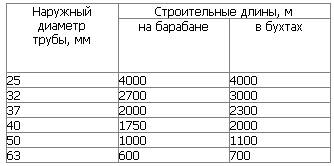

Таблица 4.4 - Строительные длины поставляемых труб

4.8.2.4 Рекомендуемые данные по применению ЗПТ по видам прокладки приведены в таблице 4.5.

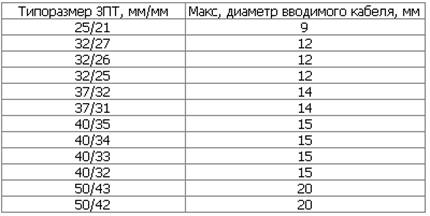

Таблица 4.5 - Применение ЗПТ в зависимости от диаметра кабеля

4.8.3 Общие рекомендации по выбору кабелей

4.8.3.1 Оптические кабели, предназначенные для прокладки в ЗПТ, должны, предпочтительно, иметь следующие оптимальные физические параметры, влияющие в значительной степени на длину прокладки кабеля пневмопроходкой:

а) иметь наружную оболочку из полиэтилена средней или высокой плотности с целью обеспечения низкого коэффициента трения между кабелем и каналом;

б) диаметр выбираемого кабеля не должен быть больше, чем половина диаметра ЗПТ (см. данные таблицы 4.5). Применение кабелей большего диаметра, вследствие чего длина прокладки может резко сократиться, следует допускать в исключительных случаях;

в) масса ОК должна быть минимальной, в основном, в пределах от 0,1 до 0,3 кг/пог. м;

г) жесткость кабеля должна быть низкой (преимущественно в пределах от 1 до 3 Нм2;

д) допустимое растягивающее усилие ОК должно быть не менее 1,0 кН.

4.8.3.2 Емкость, оптические и другие характеристики оптической линии задаются на начальной стадии разработки проекта ВОЛС. Наряду с этим при выборе конструкции оптического кабеля для прокладки в ЗПТ рекомендуется:

а) применять, преимущественно, небронированные кабели, т. е. кабели облегченной конструкции, как обеспечивающие технически эффективное и экономически рациональное строительство при достаточно высоком уровне эксплуатационной надежности линии связи;
