Руководство по строительству линейных сооружений местных сетей связи (часть 1) (стр. 39 )

Рисунок 8.42 - Способ крепления подвесного кабеля и каната на промежуточной опоре.

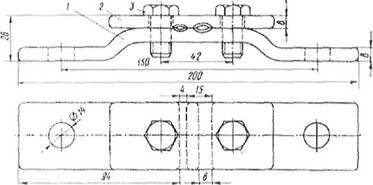

Рисунок 8.43 - Штампованная стальная столбовая консоль.

На угловых опорах, если кабель подвешен со стороны внешнего угла, устанавливают две консоли (рисунок 8.44). При подвеске кабеля со стороны внутреннего угла консоли крепят к опоре сквозными болтами.

1 - кабель; 2 - подвесы; 3 - стальной канат; 4 - столбовая консоль; 5 – опора

Рисунок 8.44 - Крепление стального каната с кабелем на угловой опоре.

При значительном угле поворота линии (близким к 90°) следует крепить стальной канат двумя оконечными вязками.

На оконечных опорах стальной канат закрепляют специальной клеммой, проволокой или струбциной (винтовой стяжкой) (рисунок 8.45).

а) при помощи клеммы; б) вязочной проволокой и жилами стального каната; в) при помощи струбцины

1 - опора; 2 - шуруп с шестигранной головкой;3 - клемма; 4 - заделка вязочной проволокой;

5 - заделка отдельными жилами стального каната; 6 - хомут; 7 – струбцина

Рисунок 8.45 - Оконечная заделка стального каната.

Устройство сростков стального каната в пролете не допускается.

8.13.5 Подвеску стального каната и кабеля производят в следующем порядке:

а) устанавливают консоли и другие крепежные детали на опорах;

б) заготавливают стальной канат, диаметр которого выбирают в зависимости от массы подвешиваемого кабеля и типа линии;

в) стальной канат с козел-домкратов, установленных на земле или на автомобиле, разматывают вдоль столбовой линии;

г) стальной канат закрепляют оконечной заделкой на первой (в начале линии) опоре и навешивают его на консоли промежуточных;

д) на оконечной опоре участка подвески канат закрепляют в лапки и натягивают с помощью полиспаста. При этом задается стрела провеса, выбранная по таблице 8.15. Стрелу провеса устанавливают с помощью двух реек так, как это указано в 8.11.4 (рисунок 8.35).

По окончании регулировки стальной канат на оконечной опоре регулируемого участка крепят концевой заделкой, а на промежуточных опорах - в столбовых консолях;

е) кабель с козел-домкратов или с кабельного транспортера разматывают и укладывают на грунт вдоль линии на расстоянии от 1,0 до 1,5 м от опор;

ж) производят подвеску кабеля к стальному канату с телескопической вышки или автомашины, оборудованной раздвижной вышкой, или с лестниц. Подвесы устанавливают через каждые 350 мм так, чтобы они плотно обжимали кабель и свободно висели на канате. Расстояние от опоры до подвеса должно быть не более 170 мм. Все подвесы закрепляют металлическими поясками;

з) при отсутствии возможности крепить кабель к канату на высоте, его опускают участками по 6-10 пролетов с таким расчетом, чтобы он оставался на высоте от 1,0 до 1,5 м от земли, и крепят к нему кабель. На угловых и оконечных опорах кабель крепят с лестницы или поднявшись на опору с помощью монтерских когтей и пояса. Кабель можно поднимать к тросу двойным роликом так, как это показано на рисунках 8.46, 8.47.

В этом случае двойной ролик должен передвигаться по канату рабочим с помощью веревки, закрепленной на корпусе арматуры ролика;

Рисунок 8.46 – Подвеска кабеля с помощью двойного ролика.

1 - стальной канат; 2 – кабель

Рисунок 8.47 - Двойной ролик для подвески кабеля.

и) на промежуточных опорах кабель должен быть изогнут дугой под консолью (рисунок 8.48а). на угловых, оконечных и вводных опорах должен быть оставлен запас кабеля в виде полукольца с радиусом равным от 12 до 15 диаметров кабеля;

к) муфты располагают около опор, выдерживая следующие расстояния от опоры: прямые муфты на расстоянии от 450 до 500 мм, разветвительные - до 700 мм от оси опоры

(рисунок 8.48б).

Кабели со встроенным канатом подвешивают в указанной выше последовательности с той разницей, что при этом исключаются работы по раскатке и подвеске стального каната.

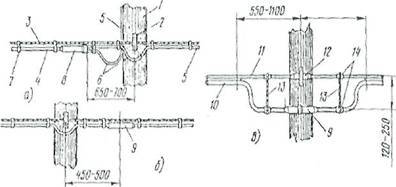

а - при монтаже разветвительной муфты; б - при монтаже соединительной муфты;

в - при монтаже муфты на кабеле со встроенным тросом (канатом);

1 - столбовая опора;

2 - столбовая консоль;

3 - отдельный подвесной канат;

4 - основной подвесной кабель;

5 - ответвляющиеся кабели; 6 - дужки запаса;

6 - подвесы из оцинкованной стали;

7 - муфта разветвительная; 9 - муфта соединительная;

8 - кабель со встроенным тросом;

9 - трос (в полиэтиленовом шланге), отделенный от кабеля;

10- сросток троса;

13 - стяжки из каната или стальной оцинкованной проволоки;

14 - полиэтиленовые прокладки

Рисунок 8.48 - Выкладка и расположение муфт на подвесных кабелях.

Встроенный канат закрепляют в специальной столбовой консоли так, как это показано на рисунке 8.49.

8.13.6 Стальной канат, на котором подвешен кабель, должен быть заземлен в начале и в конце линии, а также через каждые 250 м.

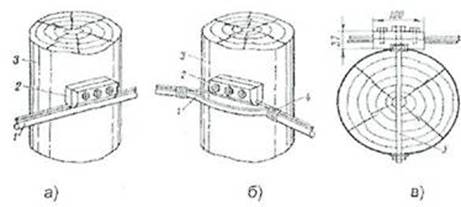

а) на промежуточной опоре; б) на угловой опоре; в) разрез

1 - кабель со встроенным стальным канатом;

2 - стальная консоль; 3 - опора; 4 - проволочный хомут; 5 - крепежный болт

Рисунок 8.49 - Закрепление кабеля со встроенным канатом с помощью столбовой опоры.

8.14 Строительство стоечных линий связи

8.14.1 Типы и конструкция стоек

8.14.1.1 Стоечные линии состоят из установленных на крышах зданий металлических опор-стоек, на которые подвешены провода или распределительные кабели.

8.14.1.2 Опоры-стойки изготовляют четырех типов СПТ-1, СПТ-2, СПТ-6 и СПТ-10 для подвески соответственно одной, двух, шести и десяти пар проводов (рисунок 8.50).

Основным материалом для изготовления стоек служат трубы стальные диаметром 48 и 27 мм.

8.14.1.3 По месту установки стойки подразделяются на промежуточные, оконечные и кабельные.

Для перехода с чердака на крышу или обратно применяют выводные трубы, укрепляемые самостоятельно или к стойкам с помощью двойного хомута (рисунок 8.51).

На трассах с подвеской только кабелей в 'качестве промежуточных и оконечных опор применяют, как правило, выводные трубы.

В качестве кабельных опор, устанавливаемых в месте соединения проводов с жилами кабеля (через кабельный ящик), следует применять стойки СПТ-10 или СПТ-6.

Рисунок 8.50 - Стоечные опоры.

а - у стойки;

б - самостоятельно;

в - хомут

Рисунок 8.51 - Установка выводной трубы.

Как промежуточные опоры для подвески одной пары проводов (при отсутствии перспективы подвески второй пары проводов) могут применяться штыри из круглой стали диаметром 12 мм и длиной 700 мм, установленные на крыше и для устойчивости связанные между собой стальной оцинкованной проволокой диаметром 2 мм и укрепленные оттяжками (рисунок 8.52).

Рисунок 8.52 - Установка пары штырей.

8.14.1.4 В комплект арматуры стоек входят следующие детали: колпачок, опорное кольцо, копыто, подкопытник, ступеньки струбцины, болты с гайками и шайбами, чугунные хомуты и болты для их крепления, стальные хомуты.

8.14.1.5 На стоечных линиях следует применять стальные и биметаллические (сталемедные) провода диаметром от 1,2 до 2,0 мм. При пересечении проводов проводного вещания или высокого напряжения необходимо подвешивать изолированные провода.

Для подвески и закрепления проводов применяют изоляторы ТФ-12. Порядок оснастки штырей изоляторами приведен в начале данного раздела.

Количество изоляторов, которыми оснащаются траверсы стоек, определяется числом фактически подвешиваемых проводов.

8.14.2 Установка и укрепление стоечных опор

8.14.2.1 При разбивке трассы и выборе мест установки необходимо учитывать проектные решения с соблюдением следующих требований:

а) трасса стоечной линии должна быть, по возможности, прямолинейной и иметь минимальное количество пересечений с другими линиями, особенно с линиями электропередачи;

б) длина пролета стоечной линии, как правило, не должна превышать 80 м. При невозможности выполнения этого, в виде исключения допускается увеличение пролета до 100 м;

в) опоры стоечной линии следует размещать на зданиях примерно одинаковой высоты для уменьшения резких перегибов подвешиваемых проводов или кабелей в вертикальной плоскости;

г) опоры следует устанавливать как можно ближе к гребню крыши для обеспечения возможно большего расстояния от подвешиваемых проводов или кабелей до поверхности крыши и вершин деревьев;

д) трасса подвески проводов должна быть выбрана с таким расчетом, чтобы расстояние между ними и выступающими устройствами крыши (трубы, слуховые окна, антенны, надстройки и др.) было не менее 0,8 м, а расстояние от проводов (кабеля) до телевизионных антенн - не менее 3 м;

е) не должно быть препятствий для установки стойки и ее оттяжек;

ж) стоечные опоры должны быть установлены строго вертикально. Заделка оттяжек должна допускать возможность регулирования их натяжения (в пределах 50 % винтовой нарезки струбцины);

з) стоечные опоры должны быть установлены так, чтобы их траверсы располагались перпендикулярно основному направлению линии, а при разветвлении - направлению равнодействующей силы тяжения отходящих линий;
