Руководство по строительству линейных сооружений местных сетей связи (часть 1) (стр. 22 )

4.5.4 Подготовка колодцев на трассе кабельной канализации и заготовка каналов для прокладки оптических кабелей идентичны таким же технологическим операциям, производимым при прокладке кабелей с металлическими жилами, с той разницей, что они осуществляются на участке трассы большей протяженности.

Во всех колодцах для предохранения кабеля от повреждения должны устанавливаться втулки или кабельные колена.

4.5.5 Рабочие бригады и руководитель прокладки ОК должны быть обеспечены носимыми средствами связи для осуществления руководства прокладкой кабеля.

4.5.6 Необходимость прокладки ОК максимально возможной длиной требует применения технологии прокладки через значительное количество транзитных колодцев.

4.5.7 Прокладка ОК может производиться как механизированным способом, так и вручную.

4.5.8 Независимо от способа прокладки ОК в свободных каналах до ее начала рекомендуется произвести расчет предельно допустимой длины свободного канала, на которую можно проложить транзитом кабель на прямолинейном участке. При этом рекомендуется пользоваться формулой: F=Plf, где F - допустимое тяговое усилие для определенной марки ОК, кН (его значения приведены в ТУ на ОК и в справочных материалах). Р - масса кабеля, кг/м, l - длина трассы, м, f - коэффициент трения.

Значение коэффициента трения принимают равным:

для асбестоцементных труб - 0,32;

для бетонных каналов - 0,38;

для полиэтиленовых - 0, 29.

В связи с тем, что трасса кабельной канализации, как правило, не является прямолинейной (имеет углы поворота), рекомендуется производить расчеты минимально допустимой длины прокладки поэлементно.

4.5.9 Для прокладки OK в канале кабельной канализации крепление стального тягового каната производится к силовому (центральному) элементу кабеля или к проволочной броне. Наряду с этим рекомендуется применять также концевой чулок так, как это указано в 4.4.

4.5.10 Механизированная прокладка бронированных кабелей, прокладываемых, как правило, в занятых другими кабелями каналах, осуществляется с помощью концевой и промежуточных лебедок, устанавливаемых у концевого и промежуточных колодцев.

У начального колодца (с которого начинается прокладка) устанавливают барабан с кабелем на кабельном транспортере или кабельных домкратах.

У конечного колодца устанавливают кабельную машину с кабельной лебедкой или лебедку с расчетным тяговым усилием.

Промежуточные ручные лебедки, на концах канатов каждой из которых закреплены разрезные чулки, устанавливаются у транзитных колодцев и приводятся в действие по команде руководителя прокладки для распределения тягового усилия на кабель.

При отсутствии возможности механизировать процесс прокладки кабеля, его прокладку осуществляют вручную, устанавливая ручную лебедку у конечного колодца, а барабан с кабелем на кабельных домкратах - у начального колодца. При этом подтяжку ОК в транзитных колодцах осуществляют вручную.

Все применяемые для прокладки ОК лебедки должны иметь регулируемые ограничители тягового усилия.

4.6 Выкладка кабелей связи в колодцах

4.6.1 Концы проложенных в кабельной канализации кабелей необходимо очистить от загрязнений и выложить по форме колодца на консоли, оснащенные прокладками из бризола, гидроизола, рубероида или отходов полиэтиленовых оболочек кабелей. При этом вновь проложенный кабель не должен перекрещиваться с другими проложенными кабелями и не перекрывать отверстия кабельной канализации. Допустимый радиус изгиба электрических кабелей в полиэтиленовой оболочке должен быть не менее двенадцати их диаметров, в свинцовой оболочке - не менее семи диаметров; оптических кабелей - не менее двадцати диаметров. При укладке кабелей, чтобы избежать пережимов и повреждений оболочки, необходимо применять кабельные колена. Кабели с металлическими жилами в полиэтиленовой оболочке большой емкости необходимо изгибать после глубокого прогрева оболочки и сердечника в местах изгиба, снимая внутреннее механическое напряжение полиэтиленовой оболочки. Прогрев следует производить горячим воздухом из паяльной лампы, установив ее под кабелем, а над кабелем - козырек (как при сушке сердечников кабеля при монтаже муфт). Температуру горячего воздуха необходимо поддерживать в пределах от 60 до 70 С. время прогрева зависит от емкости кабеля (примерное время прогрева кабеля ТПП 600x2 -1 час). После прогрева кабель необходимо изогнуть, применяя кабельные колена и временно закрепить на предназначенных для него консолях.

Кабели в полиэтиленовой оболочке емкостью до 300 пар можно выкладывать без предварительного прогрева.

4.6.2 Выкладку кабелей в транзитных колодцах следует начинать с последнего колодца к начальному, где установлен барабан. При необходимости для подтяжки кабеля рекомендуется использовать кабельные блоки, разрезанные чулки, лебедки и другие необходимые для этого приспособления.

4.6.3 Кабели с металлическими жилами емкостью от 100 и более пар после прокладки и выкладки проверяют на герметичность оболочки избыточным воздушным давлением от 0,08 до 0,1 МПа (от 0,8 до 1 кгс/м2) в течение 24 часов.

4.6.4 Запас ОК, оставляемый в колодце для монтажа муфты, рекомендуется свернуть кольцами диаметром от 1000 до 1200 мм, уложить и прикрепить к кронштейнам. Длина каждого конца ОК должна быть не менее 8 м при монтаже муфт в автомашине и от 3 до 5 м при монтаже муфты в колодце, в помещении для ввода кабелей - 2 м, в коллекторе -2 м.

4.6.5 После выкладки оптического кабеля необходимо произвести контрольные измерения затухания оптических волокон, результат которых должен быть в пределах установленной километрической нормы. После проверки кабеля колпачки на концах любого кабеля должны быть восстановлены.

4.6.6 При прокладке и монтаже на кабель возле смонтированной муфты, а также в проходных колодцах устанавливают свинцовые нумерационные кольца или пластмассовые бирки с маркировкой кабеля. На кольце или бирке указывают:

шифр кабеля;

марку кабеля;

наименование владельца;

адрес трассы прокладки;

контактный номер телефона владельца кабеля.

Пример оформления нумерационного кольца: С-2, ОКБ-24, Банк "Салют", кол. №61 РиМ-10, 220-01-03.

4.6.7 В смотровых устройствах на оптическом кабеле и в средней части смонтированной муфты желтой несмываемой красой делают предупреждающую отметку шириной примерно от 150 до 200 мм по всей окружности кабеля. По окружности конца канала, в котором проложен ОК, наносят полосу желтой краской шириной не менее 50 мм.

4.7 Прокладка кабелей связи в коллекторах, тоннелях и по мостам

4.7.1 Общие сведения о коллекторах

4.7.1.1 Коллекторы представляют собой подземные тоннели прямоугольной или круглой формы, предназначенные для прокладки в них различных подземных коммуникаций. Они строятся под уличными покровами открытым способом. На загруженных транспортом магистралях и площадях города коллекторы сооружают на больших глубинах (до 15 м) способом щитовой проходки, и обычно они имеют круглое сечение. Каждый коллектор может быть общегородским для прокладки различных коммуникаций и ведомственным для прокладки только кабелей связи, силовых кабелей или трубопроводов отопительных систем и др.

В общегородских коллекторах размещают кабели связи, силовые кабели, водопроводы, теплопроводы, воздуховоды, трубы городской канализации и др. прокладка газопроводов в общегородских коллекторах большого сечения не разрешается.

4.7.1.2 Коллекторы сооружают из готовых железобетонных элементов (днища, стеновые блоки и перекрытия) или отдельных секций прямоугольного профиля. Круглые коллекторы глубокого заложения обычно сооружают из сборных секционных элементов.

4.7.1.3 Каждый коллектор общего типа должен оборудоваться стационарным электроснабжением, вентиляцией, средствами водоудаления, системой сигнализации и автоматики диспетчерского управления и др.

4.7.1.4 Для размещения и крепления прокладываемых коммуникаций коллекторы оборудуют стальными крепежными конструкциями различных типов. Для прокладки кабелей связи устанавливаются кронштейны, прикрепляемые к анкерным болтам (ершам) на расстоянии не более 900 мм друг от друга. На кронштейны устанавливаются консоли. Вертикальное расстояние между консолями - не менее 150 мм. Между крепежными деталями с разложенными на них коммуникациями обеспечивается эксплуатационный проход шириной не менее 800 мм.

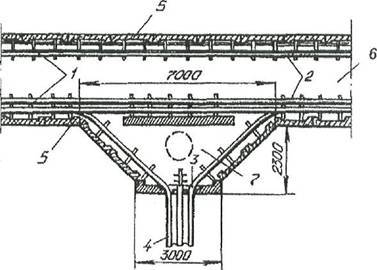

4.7.1.5 Для ввода в коллектор канализационно-кабельных сооружений связи устраиваются специальные трапециевидные вводные камеры с размером оснований 3 и 7 м и шириной (высотой трапеции) 2,3 м. В перекрытии вводной камеры должен устанавливаться стандартный чугунный люк для подачи или извлечения кабелей связи, трубопровод кабельной канализации вводят через гильзы с сальниковыми уплотнителями с целью предохранения от поступления воды и газов в коллектор (рисунок 4.10).

1 - кронштейны с консолями;

2 - кабели;

3 - гильзы с сальниковыми уплотнителями;

4 - трубопровод связи;

5 - стеновые железобетонные блоки;

6 - галерея коллектора;

7 - вводная камера

Рисунок 4.10 - Выводная камера в коллектор

4.7.1.6 Типовыми являются более 10 профилей общегородских коллекторов с внутренними габаритами от 1,7 до 2,7 м по ширине и от 1,8 до 3,0 м по высоте.

Ввод кабелей связи в такие коллекторы, сооружаемые на больших глубинах, осуществляется через вертикальные шахты, также оборудованные стандартными чугунными люками.

4.7.1.7 Если предусмотрено проектом, кабели связи могут прокладываться в тоннелях метрополитена на крепежных конструкциях. Для этого обычно используют кабели бронированные без наружной кабельной пряжи.

4.7.2 Прокладка кабелей

4.7.2.1 Прокладка кабелей связи в коллекторах определяется проектной документацией.

Рабочими чертежами на прокладку кабелей в коллекторах должны быть приведены следующие данные:

а) марка кабеля;

б) трасса прокладки;

г) способ и конструкция крепления кабелей в вертикальной шахте в том случае, когда через нее кабели входят в коллектор.
