б) применять однотипные (унифицированные) по конструкции или близкие по механическим и геометрическим параметрам ОК.

4.8.4 Подготовительные работы

4.8.4.1 Подготовительные работы включают в себя:

а) изучение проектной документации;

б) обследование трассы прокладки ЗПТ на местности;

в) проведение входного контроля поступивших строительных длин ЗПТ, кабелей и материалов для их монтажа;

г) подготовка машин и механизмов для прокладки труб в грунте, а также инструмента, приспособлений и тяговых средств (кабельных машин, лебедок, УЗК) для прокладки труб в каналах кабельной канализации.

Порядок выполнения подготовительных работ приведен в начале настоящего раздела.

4.8.5 Прокладка ЗПТ в грунте

4.8.5.1 Прокладка труб в грунте может производиться двумя способами: с помощью кабелеукладчика и в отрытую траншею.

Технология прокладки ЗПТ кабелеукладчиком аналогична прокладке бронированных кабелей связи с выполнением следующих дополнительных требований:

а) конструкция кабелеукладчика должна обеспечивать плавный проход ЗПТ через кассету, которая должна быть, как минимум, от 10 до 15 мм шире, чем размеры одной или двух укладываемых рядом ЗПТ. Должен также обеспечиваться допускаемый Радиус изгиба ЗПТ - не менее их десятикратного диаметра;

б) нож и кассета должны обеспечивать ровное заглаживание дна прорези грунта во избежание повреждения трубы выступающими камнями или другими грунтовыми включениями.

4.8.5.2 Прокладка ЗПТ в траншее производится аналогично прокладке в траншее кабелей связи.

4.8.5.3 Устройство переходов прокладываемых ЗПТ через автомобильные, железные дороги, водные преграды и подземные коммуникации осуществляют аналогично устройству переходов при прокладке кабелей связи через указанные препятствия, приеденные в разделе 2 настоящего "Руководства...".

4.8.6 Прокладка ЗПТ в каналах кабельной канализации

4.8.6.1 Прокладка ЗПТ в каналах кабельной канализации аналогична технологии прокладки ЗПТ, приведенной в этом разделе.

4.8.7 Монтаж (соединение) ЗПТ

4.8.7.1 Соединение ЗПТ производят с помощью пластиковых, металлических, электросварных или компенсирующих муфт, поставляемых изготовителем ЗПТ.

Соединение труб указанными способами осуществляют с применением специальных инструментов и муфт, поставляемых поставщиком ЗПТ.

Технологическая последовательность соединения труб приведена в разделе 8 "Инструкции...Silicore".

4.8.8 Прокладка кабеля связи в проложенных ЗПТ

4.8.8.1 Прокладку кабелей связи в ЗПТ на коротких участках трассы производят вручную и механизированными способами – с помощью кабельной машины и лебедок. При этом перед прокладкой производят заготовку канала. Протяженность прокладки ограничивается пределом трения оболочки кабеля о внутреннюю поверхность кабелевода и, как следствие этого, допустимым растягивающим усилием на кабель.

Технические операции заготовки канала и прокладки кабеля аналогичны приведенным в этом разделе.

4.8.8.2 Основным способом прокладки ОК в ЗПТ является пневмозадувка.

Способ поршневой пневмозадувки основан на воздействии силы затягивания, создаваемой давлением сжатого воздуха на поршень, закрепленный на кабеле.

Примерная схема установки кабелеводных устройств показана на рисунке 4.19, а их комплектация - в таблице 4.6.

При прокладке ОК необходимо обеспечить технологический запас кабелей для монтажа муфт:

а) при прокладке в кабелеводах в грунте - 15 м с каждой стороны;

б) в кабельной канализации: 8 м - при монтаже в кабельной машине и 5 м - при монтаже в колодце.

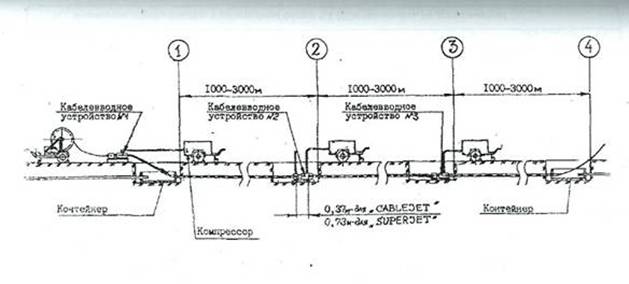

Рисунок 4.19 Схема установки кабелевводных устройств в каскад

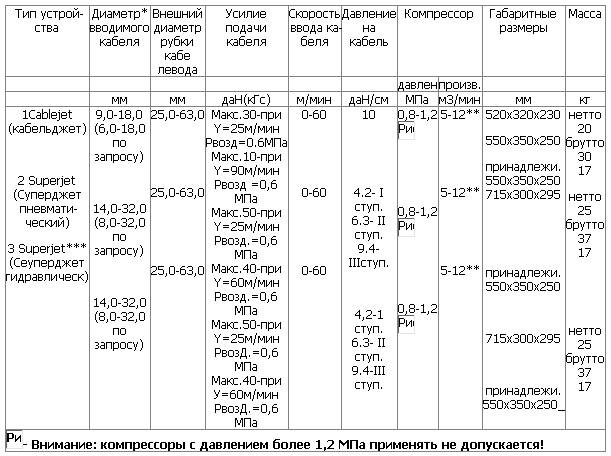

Таблица 4.6 - Технические данные кабелеводных устройств "Cablejet/Superjet"

* - Типоразмеры вставок под конкретные типы кабелей и трубок кабелеводов должны оговариваться в заказе.

** - Производительность компрессора для задувки в каналы диаметром: до 25 мм-4 м3/мин; до 30 мм-5 м3/мин; до 35 мм - 7 м3/мин; до 40 мм -10 м3/мин; до 50 мм - 15 м3/мин.

*** - Протяжный механизм данного устройства работает от бензогидроагрегата, поставляемого торговой фирмой "Plumett".

Примечание - Основные параметры агрегата:

мощность-8 л. с. при 3600 об/мин; гидравлическое масло - 27 л марки ISO 46 или ISO 68;

давление в гидросистеме-6,0 МПа;

габаритные размеры, мм - 550x330x600;

полная масса - 65 кг

5 Прокладка кабелей местных сетей связи в грунте

5.1 Общие положения

5.1.1 Непосредственно в грунте прокладываются кабели с металлическими жилами, бронированные стальными лентами или стальными проволоками с наружным покровом из кабельной пряжи или пластмассовым покрытием, а также оптические бронированные кабели с внешним полиэтиленовым шлангом.

5.1.2 Кабели ГТС и сельской связи могут прокладываться в предварительно отрытую траншею или бестраншейным механизированным способом (с помощью кабелеукладчиков), если объемы работ, грунтовые условия и расстояния перевозки механизмов к месту работ делают применение этого способа экономически целесообразным.

5.1.3 При прокладке кабелей в грунт следует руководствоваться положениями и требованиями, изложенными в разделе 2, определяющими правила производства работ в пределах охранных зон, порядок оформления документов на производство земляных работ.

5.1.4 При прокладке кабеля в отрытую траншею работы следует организовывать с таким расчетом, чтобы траншея в открытом (не засыпанном) состоянии оставалась в течение минимального промежутка времени.

5.1.5 При прокладке кабелей механизированным способом или вручную в отрытую траншею необходимо обеспечить согласованность действий участвующих в прокладке подачей команд с помощью УКВ радиостанций, мегафонов или других средств связи.

5.1.6 По мере прокладки кабеля на поворотах трассы, пересечениях с другими сооружениями, переходах через реки, а также на стыках строительных длин должны быть установлены замерные столбики или другие (временные) знаки с нанесением на них соответствующих надписей (номер муфты, направление поворота и т. д.).

5.1.7 Температура окружающей среды, при которой допускается транспортировка, хранение и прокладка кабелей связи, должна соответствовать требованиям государственных отраслевых стандартов (техническим условиям) на данный тип кабеля. В случае прокладки кабеля при температуре ниже предусмотренной стандартами и техническими условиями должен производиться предварительный прогрев кабеля.

5.2 Разбивка трассы

5.2.1 При разбивке трассы подземной кабельной линии связи работы следует выполнять в последовательности, изложенной в разделе 2, соблюдая при этом расстояния между сооружениями связи и другими сооружениями, указанные в проекте.

5.2.2 В процессе разбивки трассы необходимо определить места, где перед прокладкой кабеля требуется планировка местности и отметить также места кабельных переходов, указанные в проекте.

5.2.3 Если трасса кабельной линии связи запроектирована на местности, занятой посевами, необходимо перед прокладкой оформить разрешение землепользователей на производство работ в соответствии с согласованиями, обусловленными в проектной документации.

5.2.4 В лесистой местности предварительно должна производиться разбивка просеки. Здесь осевую линию трассы обозначают вехами, устанавливаемыми в пределах видимости. Затем следует вырубить просеку по визирной линии, после чего она вырубается на всю ширину в соответствии с проектом.

5.2.5 При прокладке кабеля в гористой местности, по крутым склонам, через овраги, на крутых берегах рек с уклоном свыше 30° первоначально следует произвести разбивку осевой линии, а затем двух боковых, параллельных осевой, ограничивающих ширину изгибов зигзагообразной траншеи (рисунок 2.6).

5.3 Прокладка кабелей в отрытую траншею

5.3.1 Перед прокладкой кабелей в отрытую траншею дно ее должно быть выровнено и очищено от камней, строительного мусора и других предметов, которые могут повредить проложенный кабель после засыпки траншеи грунтом.

5.3.2 В скальных грунтах перед прокладкой кабеля дно траншеи должно быть очищено от острых выступов, камня и крупного щебня; под кабелем и над ним должен быть уложен защитный слой мягкого (разрыхленного) грунта или песка толщиной не менее 10 см.

5.3.3 Глубина прокладки кабеля определяется проектом и не должна отклоняться от принятой в проекте величины более чем на 10 см.

5.3.4 Прокладка кабеля в отрытые траншеи должна производиться только после проверки их глубины. После прокладки кабеля и засыпки траншеи должен быть составлен акт на скрытые работы с участием представителя, осуществляющего технический надзор.

5.3.5 В процессе механизированной прокладки должен производиться непрерывный контроль за глубиной заложения рабочего ножа, который должен постоянно находиться на заданной глубине. В грунтах, где щель непосредственно после прокладки кабеля остается открытой, контроль глубины заложения следует производить через каждые от 40 до 50 м при помощи специальной деревянной планки с нанесенными на ней мерными отметками. Проверка глубины заложения кабеля при помощи лопаты категорически запрещается.

5.3.6 При отклонении от запроектированной глубины более, чем на 10 см (в сторону уменьшения) кабелеукладочная колонна должна быть немедленно остановлена. Прокладка кабеля может быть продолжена только после установления причин, вызвавших выглубление ножа кабелеукладчика, и их устранения (очистка от корней, удаление посторонних предметов, необходимость замены ножа и др.) с последующим доуглублением проложенного кабеля до проектной глубины.

5.3.7 Ширина траншеи зависит от количества прокладываемых кабелей. При этом учитывается ширина, занимаемая кабелями, промежутки между ними и стенками траншеи (по 50 мм). Принимая диаметр кабеля равным не более 50 мм, ширина подошвы траншеи определяется в 150, 250, 350 и 450 мм соответственно при прокладке одного, двух, трех и четырех кабелей (рисунок 5.1)
