4.4 Прокладка кабелей связи с металлическими жилами в кабельной канализации

4.4.1 В каналах кабельной канализации могут прокладываться кабели всех видов проводной связи, не имеющие поверх оболочки броневых защитных бронепокровов.

4.4.2 Перед началом прокладки барабан с кабелем устанавливается на кабельном транспортере или на кабельных домкратах возле начального колодца прокладки. Установка (подвеска) барабана должна быть такой, чтобы при подаче кабеля в канал он разматывался с верха барабана. При этом необходимо отрегулировать его в горизонтальном" положении для исключения сползания во время вращения в одну из сторон (рисунок 4.5).

4.4.3 В качестве тягового средства используют кабельную машину, оборудованную лебедкой с приводом от двигателя автомашины, или ручную лебедку, устанавливаемые возле конечного колодца на участке прокладки. Легкие кабели (массой до 1500 кг/км) целесообразно затягивать в канализацию вручную без применения специальных тяговых средств. В качестве тянущего элемента в основном используют стальную проволоку диаметром 3 мм или стальной канат (трос). При прокладке кабеля по занятым каналам тяжение рекомендуется производить стальным канатом, ошлангованным полиэтиленом, или пеньковым, а также синтетическим канатами. Отдельные требования к условиям прокладки приведены в таблице 4.1.

Рисунок 4.5 - Установка барабана с кабелем у колодца

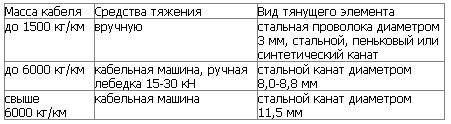

Таблица 4.1 - Требования к условиям прокладки

4.4.4 Протянутый по каналу канат скрепляется с концом кабеля посредством специального стального кабельного чулка (рисунок 4.6) через карабин.

Размеры чулков приведены в таблице 4.2. При прокладке кабелей емкостью свыше 600 пар между чулком и кабелем необходимо устанавливать компенсатор кручения (рисунок 4.7) для предотвращения осевого скручивания кабеля при тяжении.

а - концевой; б - сквозной; в - разрезной

Рисунок 4.6 - Чулки стальные кабельные

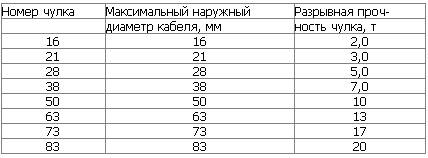

Таблица 4.2 - Основные размеры стальных кабельных чулок

4.4.5 На кабелях со свинцовой оболочкой, для обеспечения более плотного обжатия сердечника чулком, оболочку рекомендуется усадить обивкой деревянным молотком, на кабелях с полиэтиленовой оболочкой по концу на всей длине чулка наложить 3 - 4 слоя пластмассовой или прорезиненной ленты. Концевой чулок надвигают на кабель и закрепляют в 2-3 местах наложением бандажей из мягкой стальной проволоки диаметром от 1,5 до 2,0 мм, При прокладке кабеля по занятому каналу стальной чулок по всей длине должен быть обмотан 2-3 слоями пластмассовой или прорезиненной ленты. При прокладке кабелей большой емкости или большой массы (если возникает вероятность больших тяговых усилий) сердечник вместе с чулком необходимо прошить стальной проволокой в нескольких местах и закрепить бандажом.

4.4.6 Прокладку кабеля следует производить при температуре окружающего воздуха не ниже:

1 - минус 20°С - для кабелей в свинцовой оболочке;

2 - минус 10°С - для кабелей в полиэтиленовой оболочке.

Рисунок 4.7 - Компенсатор кручения

Прокладку кабелей при более низких температурах производят после предварительного прогрева его на барабане или выдержки в закрытом отапливаемом помещении в течение 48 часов при температуре от 20° до 22°С. Для прогрева кабеля непосредственно перед прокладкой применяют портативные подогреватели и специальный брезентовый чехол, надеваемый на барабан.

4.4.7 Подготовленный к прокладке конец кабеля вводится в канал с одновременной подтяжкой тягового каната лебедкой или вручную с противоположной стороны в колодце. Для предотвращения повреждения его оболочки на вход канала первого колодца (и во всех транзитных колодцах) необходимо устанавливать разрезные полиэтиленовые втулки или кабельные колена (рисунок 4.8).

Кабель должен входить в канал по плавной круговой траектории и не касаться люка колодца. Скорость тяжения кабеля должна быть равномерной и находиться в пределах от 9 до 30 м/мин в зависимости от массы прокладываемого кабеля, длины пролета, сложности трассы.

4.4.8 Руководство прокладкой осуществляет монтажник, имеющий наивысшую в данной бригаде (звене) квалификацию и находящийся во время прокладки возле барабана с кабелем. Для оперативного управления прокладкой рекомендуется организовывать радиосвязь по всей трассе мобильными телефонами или портативными носимыми рациями.

а) кабельное колено;

б) разрезная предохранительная втулка;

в) защита кабеля кабельным коленом;

г) защита кабеля разрезной втулкой

Рисунок 4.8 - Приспособления для защиты затягиваемого кабеля на вводе в канал

4.4.9 При прокладке кабелей в свинцовой оболочке для уменьшения трения целесообразно применять смазку оболочки техническим вазелином, но при условии, что в этом канале нет и не предвидится прокладка кабелей с полиэтиленовой оболочкой. Если прокладка ведется через несколько пролетов, то и в транзитных колодцах следует организовать дополнительную смазку свинцовой оболочки кабеля. При прокладке кабелей в полиэтиленовой оболочке технический вазелин для смазки применять нельзя.

4.4.10 При прокладке кабелей большой емкости и значительной длины рекомендуется осуществлять ручную вспомогательную подтяжку в транзитных колодцах с использованием специального разрезного чулка (рисунок 4.6 в).

4.4.11 При выходе прокладываемого кабеля из канала в конечном колодце устанавливают специальный блок для горизонтального подтягивания кабеля (рисунок 4.9 а, б), который крепится к специальной серьге, заделанной в нижнюю часть стенки колодца. При отсутствии серьги можно использовать различного рода вертикальные стойки или упоры (рисунок 4.9 в, г). Концевой чулок с кабеля следует снять и заменить сквозным (рисунок 4.9 б).

4.4.12 Подтягивая кабель и перемещая сквозной чулок к выходу из канала, вытягивают кабель на длину, необходимую для выкладки и монтажа соединительной муфты, без учета кабеля под чулком, который после вытягивания должен быть отрезан.

а) серьга и блок; б) серьга, блок, колена и ролики;

в) телескопическая стойка и блок;

г) вертикальная блочная стойка

Рисунок 4.9- Приспособление для подтягивания троса из канала

4.4.13 Кабели небольшой емкости и массы следует прокладывать без применения блоков и без замены концевого чулка сквозным. Во всех случаях для сохранности кабеля установка кабельных колен и разрезных пластмассовых направляющих обязательна.

4.5 Особенности прокладки оптических кабелей

4.5.1 Прокладка оптических кабелей (ОК) в кабельной канализации производится как по свободным, так и по занятым кайлам.

Если для прокладки оптических кабелей выделен свободный канал и в нем не предполагается прокладка кабелей с металлическими жилами, то оптические кабели могут прокладываться в небронированном исполнении.

В том случае, когда проектом предусмотрена прокладка небронированного оптического кабеля в канале, занятом кабелями с металлическими жилами или в свободном канале, предназначенном для прокладки как кабелей с металлическими жилами, так и оптических кабелей, последние должны прокладываться в предварительно затянутой в канал защитной полиэтиленовой трубе ОПТ).

Оптические кабели бронированные и имеющие поверх брони защитную пластмассовую оболочку, могут прокладываться как по свободным, так и по занятым каналам без дополнительной защиты их полиэтиленовой трубой, независимо от того, какими кабелями (с металлическими жилами или оптическими) заняты каналы:

4.5.2 Прокладка ОК или ЗПТ должна производиться в каналах кабельной канализации, указанных в проектной документации.

В случае отсутствия такой возможности (если указанные в проектной документации каналы заняты кабелями), проектная организация должна произвести согласование с организацией, эксплуатирующей кабельную канализацию, о замене выделенных каналов другими для прокладки ОК.

4.5.3 При прокладке полиэтиленовой трубы (ЗПТ) в канале кабельной канализации для прокладки в ней ОК необходимо использовать тот же способ, что и при заготовке канала при помощи такой же трубы (см. 4.3.8).

После прокладки ЗПТ в канале ее следует подтянуть обратно к начальному колодцу и обрезать в каждом колодце, оставляя длину от 200 до 250 мм от торца канала.

Для защиты оптического кабеля в кабельных колодцах после прокладки трубы рекомендуется на ее обрезанные концы надвинуть и протолкнуть в канал отрезок гофрированной пластмассовой трубы или металлорукав необходимого диаметра. При выкладке кабеля по форме колодца гофрированную пластмассовую трубу или металлорукав следует надвинуть на кабель и пропустить в противоположный канал.

Если оптический кабель прокладывается по каналам, расположенным у края блока по горизонтали, то трубу обрезать не рекомендуется, а необходимо ее выложить в колодце вместе с проложенным в нее кабелем.

Когда прокладка кабеля осуществляется через некоторое время после прокладки полиэтиленовой трубы, то концы всех проложенных полиэтиленовых труб необходимо временно закрыть полиэтиленовыми заглушками. Водонепроницаемость стыка колпачка с кабелем необходимо обеспечить обмоткой 5-7 слоями липкой пластмассовой ленты.

При прокладке полиэтиленовой трубы в кабельной канализации маломерные ее остатки необходимо перераспределять на короткие пролеты трассы, определяя их по рабочему чертежу. Допускается стыковка маломерных длин полиэтиленовой трубы для прокладки на участках трассы, не превышающих от 70 до 80 м. Стыковку следует производить с помощью металлической манжеты длиной 150 мм, толщиной стенки от 1,5 до 2 мм с внутренним диаметром, соответствующим внешнему диаметру полиэтиленовой трубы. Предварительно на торцах труб необходимо снять фаску под углом 45 , установить металлическую манжету на стык обеих труб. Рядом с манжетой нанести герметик (клей-расплав типа КР-1), а затем надвинуть и усадить на стыке труб термоусаживаемую, соответствующего диаметра, трубку длиной 250 мм.
