3.14 Котлованы для колодцев кабельной канализации связи

3.14.1 Формы и размеры котлованов для колодцев различных типов, отрываемых без крепления и с креплением стен, рассчитаны на минимально возможный объем земляных работ. При этом учитывается размещение основных деталей колодцев на слежавшийся выровненный, хорошо утрамбованный грунт.

Основными типами являются котлованы для проходных, Угловых, разветвительных, станционных и специальных колодцев Различных типов (рисунок 3.36).

Размеры котлованов приведены в таблице 3.17.

а) проходные ККС и ККСС;

б), в) угловые ККСу и ККССу;

г) разветвительные ККСр и. ККССр;

д) кирпичные и монолитные железобетонные разветвительные

е) станционные

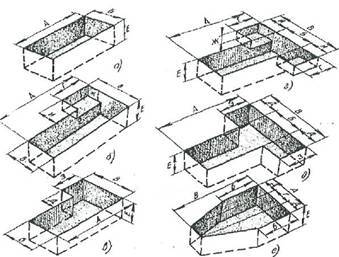

Рисунок 3.36 - Котлованы для колодцев кабельной канализации

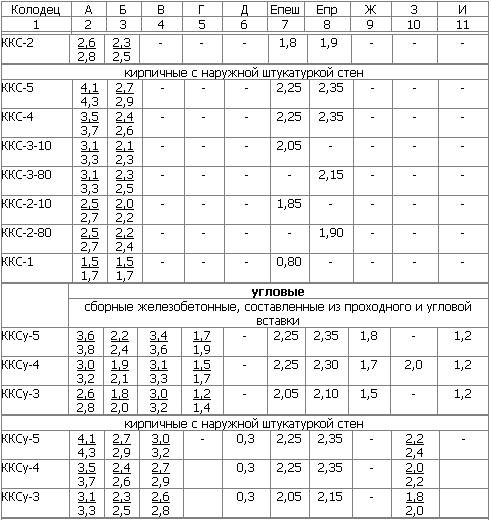

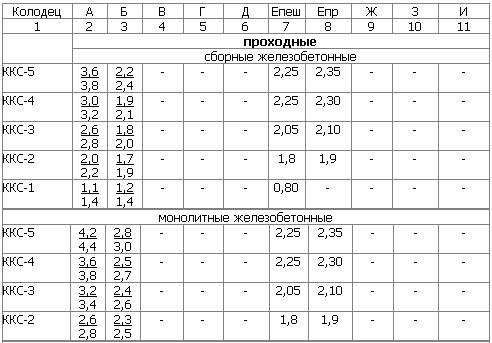

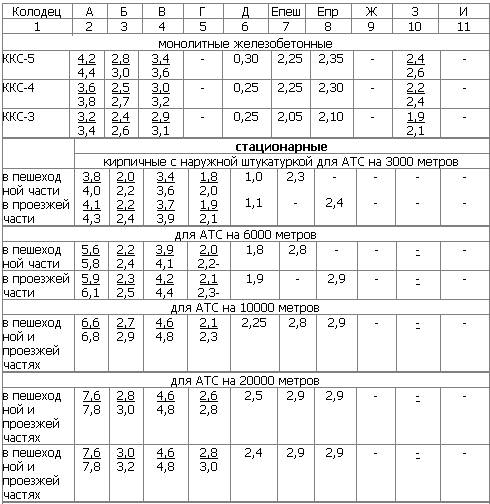

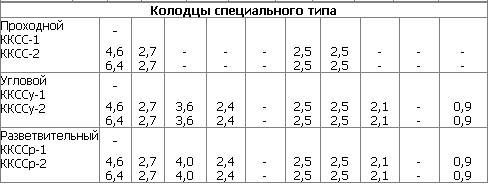

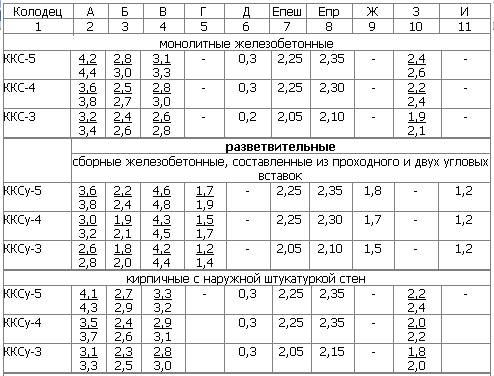

Таблица 3.17 - Размеры котлованов для колодцев кабельной канализации связи, м

Примечания

1 - В числителе указаны размеры котлованов без крепления стен, в знаменателе - с креплением.

2 - Епеш - глубина котлованов для установки колодцев на пешеходной части улиц, Епр - глубина котлованов для установки колодцев на проезжей части улицы

3.15 Оборудование колодцев кабельной канализации связи

3.15.1 Колодцы кабельной канализации связи оборудуют входными круглыми чугунными люками с двумя крышками: верхней чугунной и нижней (внутренней) стальной. На внутренней крышке устроено запорное приспособление для закрытия колодца на замок и ручка для ее подъема (вынимания). Внутренняя крышка может иметь специальное запорное устройство для исключения несанкционированного доступа в колодец. Для колодцев, устраиваемых в пешеходной части улиц, должны использоваться люки легкого типа, рассчитанные на нагрузку 30 т, а в проезжей части - люки тяжелого типа на нагрузку 80 т. Каждый люк должен иметь отверстие для проверки загазованности колодца, не открывая крышек; оно не должно ничем загрязняться.

Масса люка легкого типа 87 кг, а тяжелого - 147 кг (рисунок 3.37).

3.15.2 При установке люка на перекрытии колодца сначала должны быть подложены железобетонные опорные кольца на ровной поверхности с круглым отверстием для входа в колодец. Их укладывают по слою раствора бетона толщиной от 10 до 12 мм. Основание люка и место стыка его с опорными кольцами следует обмазать бетонным раствором со щебенкой толщиной от 30 до 50 мм.

В проезжих частях улиц для большей устойчивости люки тяжелого типа должны закрепляться (привязываться) к арматуре перекрытий стальной проволокой диаметром 6 мм с усиленным бетонированием. Верхняя плоскость крышки люка во всех случаях должна строго совпадать с уровнем уличного покрытия или поверхностью грунта.

В связи с увеличением интенсивности движения автотранспорта и ростом нагрузок на перекрытиях и люках колодцев, рекомендуется использовать опорные кольца с люками, вмонтированными в кольца на заводе-изготовителе.

3.15.3 Для раскладки кабелей все колодцы, кроме ККС-1 и ККС-2, должны оборудоваться стальными кронштейнами (рисунок 3.38). Кронштейны изготовляются типа ККП из полосовой и типа ККУ - из угловой стали.

Допускается использование кронштейнов других размеров и конструкций при необходимости размещения в колодцах муфт современных конструкций, например, оптических муфт, сборно-разборных муфт и т. п.

На кронштейнах необходимо устанавливать чугунные консоли одно-шестиместные (рисунок 3.39) в зависимости от намечаемой нагрузки, закрепляемые консольными болтами (рисунок 3.40,а). Допускается применение маломестных консолей из алюминиевого сплава, а также пластмассовых.

1 - корпус (рама);

2 - верхняя чугунная крышка;

3 - нижняя стальная крышка;

4 - запорное приспособление;

5 - ручка;

6 - отверстие для проверки загазованности колодца

Рисунок 3.37 - Чугунные люки тяжелого и легкого типов для колодцев кабельной канализации связи

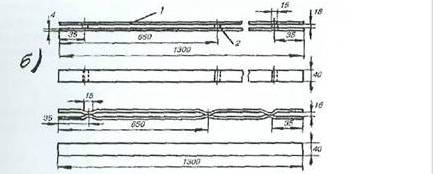

а) ККП-600; б) ККП-1300; в) ККУ-1300; г) ККУ-1900 1 - основание; 2 - стальной сухарь

Рисунок 3.38 - Кронштейны стальные кабельные

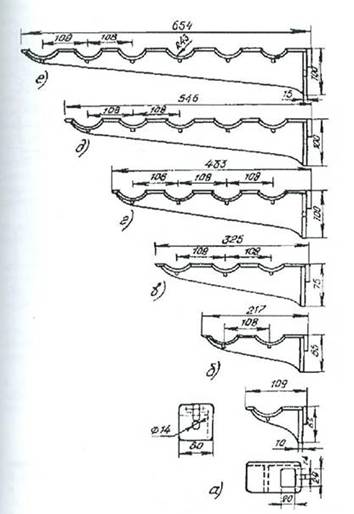

а) ККЧ-1; б) ККЧ-2; в) ККЧ-3; г) ККЧ-4; д) ККЧ-5; е) ККЧ-6

Рисунок 3.39 - Консоли чугунные для колодцев кабельной канализации связи, шахт, коллекторов

а) консольный болт;

б) анкерный болт (стальной ерш);

в) консольный крюк;

г) стальная серьга (петля)

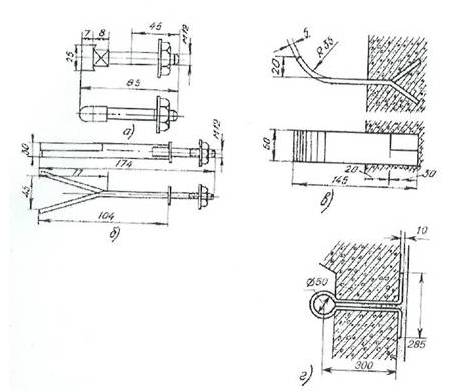

Рисунок 3.40 - Крепежные детали для колодцев кабельной канализации связи

3.15.4 В колодцах типа ККС-3 и ККС-4 следует устанавливать по два кронштейна на каждой продольной стенке, а в колодцах типа ККС-5 – по три кронштейна. В угловых и разветвительных колодцах, при необходимости, могут быть установлены дополнительные кронштейны на торцовых стенах, а в колодцах для АТС кронштейны устанавливают на трех стенках, а в колодцах для АТС на 6-20 тысяч номеров, кроме того, и в средней части колодца с креплением их в днище и в перекрытии. К стенам колодца кронштейны должны крепиться анкерными болтами (стальными ершами), вмазываемыми в предусмотренные для этого выемки (рисунок 3.40,б).

В колодцах типа ККС-1 и ККС-2 вместо кронштейнов следует вмазывать в стенки консольные крюки (рисунок 3.40,в), по одному в колодцах типа ККС-1 и по два - в колодцах типа ККС-2.

3.15.5 В колодцах с числом в основании вводного блока до четырех каналов следует устанавливать двухместные консоли, а при пяти-шести каналах в основании - трехместные. В станционных и других кабельных шахтах, в коллекторах и тоннелях должны устанавливаться трех-шестиместные консоли.

3.15.6 В нижних частях торцевых стен кирпичных колодцев типов ККС-2 ККС-3, ККС-4, ККС-5 при их кладке должны закладываться стальные петли (серьги) для крепления переносных блоков при затягивании кабелей в каналы канализации (рисунок 3.40,г).

В сборных железобетонных колодцах для этой цели могут быть использованы стальные подъемные петли, связанные с арматурным каркасом.

3.15.7 Вмазка стальных ершей в стенки сборных колодцев должна производиться при их изготовлении до вывоза на трассу строительства. Стальные ерши, кронштейны, внутренние крышки люков и другие стальные детали должны быть окрашены серой масляной краской или битумным лаком.

3.15.8 По окончании строительства и оборудования колодцев все входящие в них свободные каналы трубопровода должны быть плотно закрыты пластмассовыми, бетонными или деревянными пробками, последние - с прокладкой ветоши.

Занятые кабелями каналы герметизируют монтажной пеной в том случае, если в них не будут в короткий срок прокладывать кабели (необходимость герметизации согласовывается с телефонным узлом).

3.16 Особенности строительства кабельной канализации связи в загруженных и сложных уличных условиях

3.16.1 Прокладка и докладка кабельной канализации к существующим сооружениям в стесненных уличных проездах, насыщенных различными подземными коммуникациями, нередко требует принятия дополнительных технических решений с изменением типовых конструкций и установленных рекомендаций производства работ.

3.16.2 Строительство подземных сооружений различного профиля обычно совмещают с реконструкцией уличных проездов и выполняют в установленные, как правило, сжатые сроки.

В практике строительства канализационных сооружений связи имеют место случаи непосредственного сближения с ранее проложенными бронированными силовыми кабелями высокого напряжения, необходимости наращивания или снижения высоты колодцев, дополнительного крепления люков, подвески трубопровода и т. п.

3.16.3 Непосредственное сближение вновь прокладываемой кабельной канализации связи с ранее проложенными бронированными силовыми кабелями может быть в местах параллельных трасс и пересечений. При благоприятных условиях иногда возможно некоторое смещение места строящегося колодца или силовых кабелей в ту или другую сторону, однако во многих случаях это невозможно из-за наличия других сооружений и отсутствия запасов длины кабелей.

В этих случаях допускается размещение силового кабеля в стенке колодца в разрезной трубе (рисунок 3.41) или на его перекрытии. Для этого необходимо разрезать вдоль асбестоцементную (стальную) трубу диаметром от 100 до 150 мм и обработать места разреза с полным удалением заусениц и наплывов металла. К каждой трубе подготовить по два стальных крепежных хомута в виде полуколец с отогнутыми концами. В отогнутых концах просверлить отверстия для скрепления их болтами диаметром 6 мм. Для изготовления хомутов обычно используют полосовую сталь размером 30x4 мм.

3.16.4 В процессе работ силовой кабель под наблюдением представителя электросети должен быть освобожден от грунта и осторожно заключен в разрезанную трубу, скрепляемую на концах хомутами. Длина трубы зависит от размеров колодца с учетом выхода ее концов на 1 м с каждой стороны колодца. Кабель обнажают и заключают в трубу до выемки из-под него грунта. Сверху трубу обертывают слоем толя, концы которого должны заходить под крепежные хомуты. Затем кабель подвешивают, не меняя его положения, и продолжают земляные работы.
