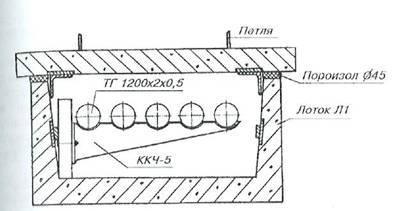

Рисунок 3.45 - Конструкция лотка Л1

3.18.4 Железобетонные плиты перекрытия укладывают на лотки подъемными механизмами, используя имеющиеся на плитах подъемные петли или скобы из углеродистой стали диаметром от 10 до 18 мм. Для исключения случайного сдвига плит относительно лотков каналов предусматривается приварка отрезков угловой стали размером 70x70x8 мм длиной 150 мм или фиксаторных штифтов. С этой целью плиты перекрытия могут изготовляться с выступом в нижней плоскости, входящей внутрь лотка или корытообразной формы. Плиты должны укладываться с прокладкой листовой микропористой резины толщиной от 10 до 15 мм или пороизола диаметром 45 мм.

3.18.5 Соединение железобетонных лотков между собой следует осуществлять с помощью металлических полос размером 30x10 мм, привариваемых к закладным элементам с двух внутренних сторон каналов лотков. При этом через 50 м должны устраиваться деформационные швы, зачеканиваемые каболкой и заливаемые горячим битумом. Так же заделываются и все стыки лотков на различных участках лотковой канализации.

3.18.6 Все металлические детали лотковой канализации связи (полосы, кронштейны, консоли, скобы, фиксаторные штифты и ДР.), а также все поверхности плит перекрытия и внутренние поверхности лотков следует покрывать битумной краской или Другими антикоррозионными покрытиями.

3.18.7 Для предохранения лотков от заполнения водой Рокладку их в грунтах следует осуществлять на возможно меньшую глубину и обязательно выше уровня грунтовых вод.

Для уменьшения попадания в каналы надгрунтовых вод вертикальные стенки лотков необходимо поднимать выше уровня грунта на 100 мм.

При высоком уровне грунтовых вод следует сооружать полуподземную или даже наземную лотковую канализацию связи с учетом предварительной или последующей планировки местности.

3.18.8 При сооружении лотковой канализации связи в опасных местах пучения грунта необходимо обеспечить защиту лотков от воздействия касательных и нормальных сил морозного пучения. Меры по снижению этих сил должны быть предусмотрены проектом и конкретными техническими решениями.

3.18.9 При строительстве кабельной лотковой канализации связи рекомендуется руководствоваться "Временными техническими указаниями по проектированию и строительству кабельной лотковой канализации на переувлажненных грунтах Севера", Минсвязи СССР, ГСС, КОНИИС, М., 1978.

3.19 Устройство вводов кабелей местных сетей связи в здания предприятий связи

3.19.1 Ввод кабелей местных сетей связи как с металлическими жилами, так и оптических, производится по трубопроводам кабельной канализации от станционного колодца или коллектора (сцепки) в помещение ввода кабелей объекта связи и далее в помещение кросса до оконечных кабельных устройств. Способ ввода кабелей определяется проектом.

3.19.2 Помещение ввода кабелей объекта связи является головным сооружением кабельной канализации и должно отвечать следующим требованиям.

Помещение должно строиться без окон, со стенами, полом и потолком из огнеупорных материалов (железобетон, кирпич), с надежной гидроизоляцией. Оно размещается под помещением кросса и его площадь примерно равна площади последнего (рисунок 3.46).

Помещение ввода кабелей должно быть оборудовано центральным (водяным) отоплением, приточно-вытяжной вентиляцией, герметичным электроосвещением и отдельным запираемым входом.

3.19.3 В помещение ввода кабелей от станционных колодцев вводятся крупные блоки кабельной канализации емкостью до 96 каналов. В здания АТС емкостью от 10 тысяч номеров и более ввод кабельной канализации должен осуществляться с двух противоположных направлений. При определенных условиях ввод от станционного колодца целесообразно осуществлять путем устройства коллектора (тоннеля) небольшой протяженности (рисунок 3.47).

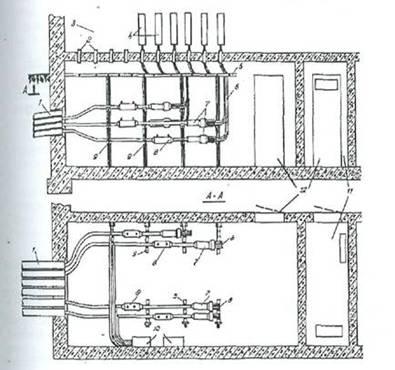

1 - вводной блок;

2 - отрезки труб в перекрытии;

3 - кросс;

4 - защитные полосы;

5 - желоб (кабельрост);

1- кабели емкостью 100 пар;

2 - разветвительные муфты;

3 - газонепроницаемые муфты;

4 - консоли на кронштейнах;

5 - распределительные стативы КСУ;

6 - помещение КСУ;

7 - входные двери

Рисунок 3.46 - Помещение ввода кабелей

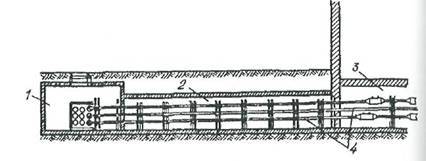

1 - станционный колодец;

2 - тоннель;

3 - помещение ввода кабелей;

4 - кабели

Рисунок 3.47 - Ввод кабелей через тоннель

Вводному трубопроводу или тоннелю должен придаваться некоторый уклон - от помещения ввода кабелей в сторону станционного колодца. Это необходимо для предотвращения или ограничения поступления воды из станционного колодца.

3.19.4 Для раскладки и распайки линейных кабелей помещение ввода кабелей следует оборудовать кронштейнами, укрепляемыми на стенах и, при необходимости, на полу и потолке, расположенными в два и более рядов. Для придания большей прочности в загруженных помещениях ввода кронштейны могут скрепляться полосовыми или угловыми стальными конструкциями, образующими единый металлический каркас. На кронштейнах крепят многоместные чугунные консоли.

Крепежные конструкции должны размещаться таким образом, чтобы расстояния от первых (нижних) рядов консолей допола было равно 300 мм, а между рядами (ярусами) консолей - не менее 200 мм. В отдельных случаях допускается уменьшение расстояний между консолями от 150 до 180 мм. При этом должны обеспечиваться вертикальные и горизонтальные изгибы кабелей с установленными радиусами.

В верхней части каркаса должны быть проложены металлические желоба (кабельросты) шириной от 0,5 до 0,6 м в горизонтальном направлении для раскладки пакетов мелких (обычно 100-парных) кабелей, подаваемых в кросс. С этой целью в перекрытие между помещением ввода кабелей и кроссом должны быть заложены отрезки металлических труб (патрубки) диаметром от 38 до 63 мм, в каждый из которых может быть пропущено до трех кабелей включительно. Трубы должны выступать на расстояние от 100 до 150 мм от пола в помещении кросса и на расстояние от 30 до 50 мм от потолка в помещении ввода кабелей. Со стороны кросса патрубки должны быть герметично заделаны.

Распайку линейных кабелей большой емкости производят в разветвительных муфтах ("перчатках"), размещаемых между консолями в горизонтальных рядах, как и в кабельных колодцах.

3.19.5 Каждое помещение ввода кабелей должно быть надежно защищено от попадания воды и горючих (взрывоопасных) газов, могущих проникнуть в кабельную канализацию. Для этого необходимо, чтобы вводный блок асбестоцементных труб, а также каналы, свободные и занятые, были герметичными.

Устройство герметичного блока, осуществляемое на стадии строительства здания, выполняется послойным бетонированием рядов асбестоцементных труб бетонной смесью марки 200, состоящей из гипсоглиноземистого расширяющегося цемента марки 300, песка и мелкозернистого гравия.

Количество материалов на 1 м3 бетона: цемент - 280 кг, песок - 0,4 м3, гравий - 0,8 м3.

При устройстве ввода из коллектора в стенном проеме здания должен быть устроен герметичный блок из отрезков асбестоцементных труб, длина которых определяется толщиной стены.

3.19.6 Проверка герметичности ввода труб должна осуществляться путем обдува забетонированного проема с внешней стороны колодца струей воздуха от передвижного компрессора (ЗИФ-55 или другого) с давлением 39,2-104 Па (4 кгс/см2) в течение 1 мин. В помещении ввода кабелей по поверхности вводного блока должна быть нанесена мыльная пена, наблюдение за которой позволяет определить надежность герметичности.

3.19.7 Кабели, вводимые в помещение ввода кабелей объекта связи и прокладываемые в помещении кросса, должны быть в оболочке, не поддерживающей горение.

Марки кабелей и способ их прокладки должны быть приведены в проекте.

3.19.8 В помещениях ввода кабелей достаточной высоты допускается вертикальное расположение специальных разветвительных муфт (рисунок 3.48).

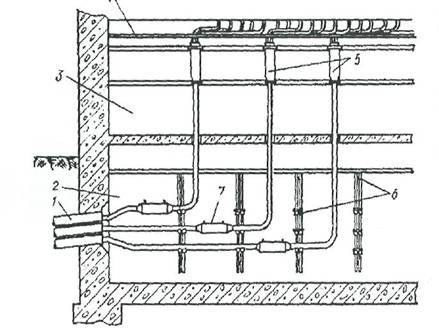

1 - вводный блок;

2 - помещение ввода кабелей;

3 - перчаточная;

4 - желоб (кабельрост);

5 - вертикальные разветвительные муфты("перчатки");

6 - кронштейны с консолями;

7 - газонепроницаемые муфты

Рисунок 3.48 - Ввод кабелей в кросс из помещения ввода кабелей

3.19.9 На станциях малой емкости для ввода линейных кабелей может быть устроен приямок с вводным шкафом (рисунок 3.49) или оборудован ввод с применением изогнутых труб от станционного колодца до помещения кросса (рисунок 3.50).

В последнем случае распайка линейных кабелей производится непосредственно в станционном колодце.

1 - кронштейны с консолями;

2 - вводный блок;

3 - приямок;

4 - вводный шкаф; 5-кабели 100x2;

5 - вертикальные разветвительные муфты

Рисунок 3.49 - Ввод кабелей через приямок

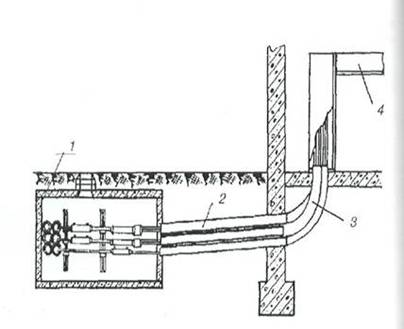

1 - станционный колодец;

2 - вводный блок;

3 - изогнутые трубы;

4 - желоб с кабелями 100x2

Рисунок 3.50 - Ввод кабелей с распайкой в станционном колодце

3.19.10 Для герметизации каналов ввода кабелей рекомендуется применять один из нижеперечисленных способов.

Первый способ заключается в применении герметизирующих устройств, состоящих из двух стальных дисков диаметром 97 мм и толщиной 4 мм, стягивающихся по центру шпилькой М6х100 или болтом с гайкой М6.

Для герметизации свободных каналов между дисками закладывается герметизирующая нетвердеющая строительная мастика, изготовленная на основе этиленпропиленового каучука, бутилкаучука, наполнителей и пластификаторов. Герметизация каналов, занятых кабелями, осуществляется аналогично, но с использованием дисков, стягивающихся несколькими болтами и имеющих 1-4 отверстия для кабелей (рисунок 3.51)
