3.10.8 Специальные колодцы (ККСС) устанавливают при числе вводимых каналов до 36 и 48. Если число вводимых каналов превышает предельную величину, то строят нетиповые колодцы по отдельным проектным решениям.

3.10.9 Типы колодцев, применяемых при строительстве кабельной канализации, определяются проектом в зависимости от числа каналов трубопровода на каждом участке трассы, его направления (поворота и разветвления), емкости АТС, прокладки на пешеходной или проезжей частях улиц и перспектив развития сети на заданный период с учетом последующей докладки трубопровода без переустройства колодцев.

Необходимость и способы гидроизоляции колодцев, предотвращения их разрушения в грунтах, подверженных пучению, морозобойным трещинам, смещению в неустойчивых почвах (плывунах, заболоченных участках, оврагах) определяются в процессе проектирования.

3.11 Основные материалы для строительства и изготовления колодцев кабельной канализации

3.11.1 Основными материалами для изготовления и строительства колодцев и других устройств кабельной канализации являются цемент, песок (гравий, щебень), используемая для их затворения вода, а также кирпич и арматурная сталь.

3.11.2 Для образования бетона цемент с заполнителями (песок, гравий, щебень) затворяют чистой водой в определенных весовых соотношениях. В зависимости от предела прочности установлены марки бетона: 50, 75, 100, 150, 200, 300, 400 и 500. Для изготовления сборных железобетонных колодцев должен применяться тяжелый бетон по ГОСТ 26633 (бетон марки 200). Созревающий бетон необходимо предохранять от сотрясений и высыхания.

В отличие от бетона цементно-песчаные растворы приготавливают из цемента и песка, затворяемых водой. В зависимости от соотношений компонентов растворы подразделяются по маркам: 25, 50, 75 и 100.

3.11.3 Для повышения прочности бетонных конструкций, подвергающихся воздействию растягивающих, изгибающих и скалывающих усилий, в них при изготовлении вводят стальные арматурные каркасы из отдельных стержней, скрепляемых проволокой или сваркой. В качестве арматуры должны использоваться горячекатанные круглые стержни гладкого или периодического профиля шести классов (от А-I до A-VI) диаметром 6 мм и более. Поэтому изделия называют железобетонными.

3.11.4 Строительство кирпичных колодцев должно производиться из кирпича марки 75.

3.11.5 От качества и правильности дозировки используемых компонентов зависит прочность и длительность срока службы построенных сооружений, поэтому они должны строго контролироваться.

3.11.6 Технические данные бетонов, цементно-песчаных растворов и кирпича, используемых при строительстве сооружений связи, приведены в таблицах 3.7-3.9.

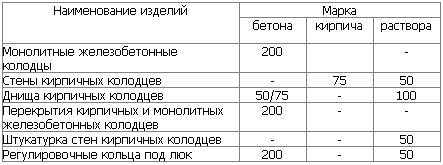

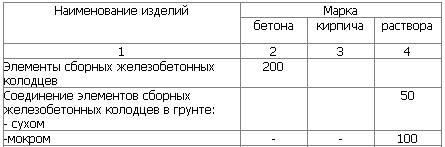

Таблица 3.7 - Марки бетонов, цементно-песчаных растворов и кирпича, применяемых для строительства кабельных колодцев связи

Таблица 3.8 - Примерный состав бетона в номинальной дозировке на 1 м3

Таблица 3.9 - Примерный состав цементно-песчаных растворов в объемной дозировке

3.12 Изготовление и строительство железобетонных колодцев

3.12.1 Типовые сборные железобетонные колодцы изготавливают на заводах железобетонных изделий. В удаленных районах, с учетом местных условий, колодцы могут изготавливаться на участках или полигонах предприятий, ведущих основное строительство сооружений связи.

Изготовление колодцев регламентируется техническими условиями, специальными технологическими руководствами, картами и другой технической документацией.

3.12.2 Сборные железобетонные колодцы типа ККС-1 изготовляют квадратной (рисунок 3.17), а типа ККС-2 - шестигранной (рисунок 3.18) формы.

Рисунок 3.17 - Сборный железобетонный колодец типа ККС-1

Рисунок 3.18 - Сборный железобетонный колодец типа ККС-2

Проходные колодцы типа ККС-3, ККС-4 и ККС-5 имеют восьмигранную форму (рисунок 3.19).

Рисунок 3.19 - Сборные железобетонные колодцы проходные типа ККС-3, ККС-4 и ККС-5

Угловые колодцы типа ККСу-3, ККСу-4 и ККСу-5 (рисунок 3.20) изготовляют с угловой вставкой, с левой или с право стороны проходного колодца в зависимости от поворота траса трубопровода.

Рисунок 3.20 - Сборные железобетонные колодцы угловые типа ККСу-3, ККСу-4 и ККСу-5

Разветвительные колодцы типа ККСр-3, ККСр-4 и ККСр-5 (рисунок 3.21) изготовляют с двумя угловыми вставками с обеих сторон проходного колодца.

Рисунок 3.21 - Сборные железобетонные колодцы разветвительные типа ККСр-3, ККСр-4 и ККСр-5

3.12.3 Основные размеры сборных железобетонных колодцев приведены в таблице 3.10.

Колодцы типа ККС-2...ККС-5 изготовляют из двух отдельных составных частей (половин): нижней с днищем и половиной боковых стен и верхней с перекрытием и верхней частью боковых стен. В перекрытии предусмотрено круглое отверстие для входного люка.

В зависимости от грузоподъемности средств механизации и автотранспорта сборку колодцев целесообразно осуществлять на месте изготовления и вывозить на трассу в полностью готовом виде, с вмазанными стальными ершами для крепления кронштейнов или консольными крюками в колодцах ККС-1 и ККС-2. Однако допускается производить вмазку стальных ершей и на месте, в оставленные для этого при изготовлении отверстия (гнезда).

Таблица 3.10 - Основные размеры проходных, угловых и разветвительных железобетонных колодцев

Примечания

1 - Размеры колодцев ККС-1 показаны на рис.3.17.

2 - Конструкция и основные размеры колодца ККС-5М, предназначенного для размещения в нем контейнеров НРП и аппаратуры ИКМ, отличаются от колодца ККС-5-80 лишь некоторыми деталями, имея те же основные размеры.

3.12.4 На трубопроводе емкостью более 24 каналов строят сборные железобетонные колодцы специального типа (ККСС) прямоугольной формы двух основных типоразмеров: ККСС-1 (рисунок 3.22) при числе каналов 25-36 и ККСС-2 (рисунок 3.23) при числе каналов 37-48.

В местах поворота или разветвления трассы трубопровода посредством угловых вставок устраивают угловые колодцы специального типа ККСС-1 или ККССу-2 (рисунок 3.24), а также разветвительные колодцы специального типа ККССр-1 или ККССр-2 (рисунок 3.25).

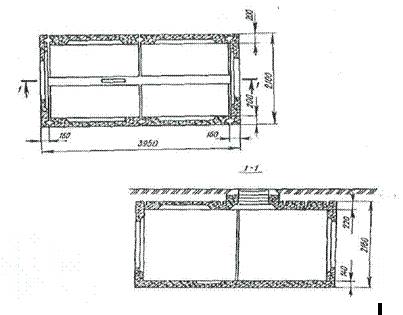

Рисунок 3.22 - Проходной сборный железобетонный колодец., специального типа ККСС-1 на 25-36 каналов трубопровода.

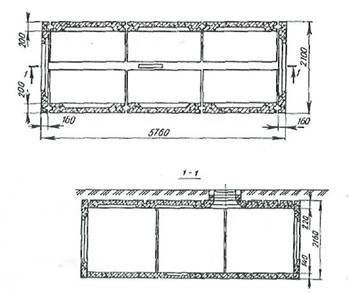

Рисунок 3.23 - Проходной сборный железобетонный колодец специального типа ККСС-2 на 37-48 каналов трубопровода.

Рисунок 3.24 - Угловой сборный железобетонный колодец специального типа ККССу-1.

Рисунок 3.25 - Разветвительный сборный железобетонный колодец специального типа ККССр-1.

3.12.5 Угловые вставки к сборным железобетонным проходным колодцам представляют собой специальные железобетонные устройства (карманы), пристраиваемые к типовым проходным колодцам для ввода трубопровода со стороны поворота или разветвления трассы канализации. Такие вставки изготовляются из двух частей (половин): верхней и нижней. При сборке в заводских условиях вставки к колодцам типа ККС-4 и ККС-3, кроме того, могут применяться и цельными.

Двухэлементные угловые вставки к колодцам типа ККС-3-80(10), ККС-4-80(10) и ККС-5-80(10) изображены на рисунке 3.26, а одноэлементные вставки к колодцам типа ККС-3-80(10) и ККС-4-80(10) - на рисунке 3.27. Их размеры приведены в табли-це3.11.

Разработаны и применяются также конструкции цельных и двухэлементных угловых вставок для установки на существующем блоке к сборным железобетонным колодцам специального типа.

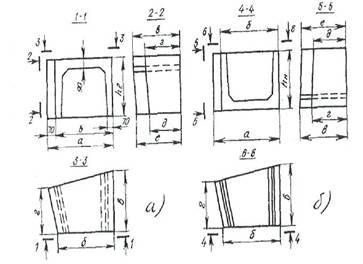

а) верх (ККС-3-В1); б) низ (ККС-3-В2)

Рисунок 3.26 - Двухэлементная угловая вставка к сборным железобетонным колодцам

типа ККС-3-80(10), ККС-4-80(10) и ККС-5-80(10)

Рис.3.27 - Одноэлементная угловая вставка к сборным железобетонным колодцам типа ККС-3-80(10) и ККС-4-80(10).

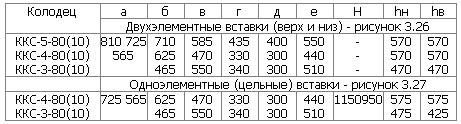

Таблица 3.11 - Основные размеры угловых вставок, мм

При отсутствии готовых железобетонных угловых вставок допускается ввод каналов в проемы, проделанные в боковых стенках колодцев по технологии, изложенной в 3.9.1, а также выкладка угловых вставок из кирпичей.

3.12.6 Опорное железобетонное кольцо ОК-1 под люк колодца (рисунок 3.28) устанавливается в створ с круглым отверстием в перекрытии. В зависимости от глубины заложения перекрытия колодца с уровнем дорожного покрытия под каждый люк может быть подложено одно или несколько опорных колец.

Рисунок 3.28 - Опорное железобетонное кольцо под люк колодца

3.12.7 Типовые железобетонные станционные колодцы строятся четырех типоразмеров: для АТС емкостью 3, 6, 10 и 20 тысяч номеров.

Конструкция станционных колодцев показана на рисунке 3.29, а основные размеры приведены в таблице 3.12.

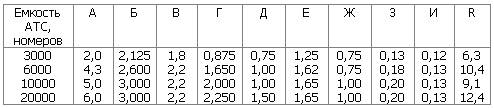

Таблица 3.12 – Основные размеры монолитных железобетонных колодцев станционного типа, м
