и) на зданиях с железобетонными кровлями или с железобетонными стропилами в целях уменьшения вибрации проводов стойки устанавливают над лестничными клетками или над шахтами лифтов.

8.14.2.2 Установка стойки на наклонной крыше с деревянными стропилами должна производиться в следующей последовательности рабочих операций, при выполнении которых необходимо:

а) с крыши здания простукиванием и осмотром с чердака определить место прохода стойки через крышу и место ее закрепления хомутом на стропиле. В подрешетнике и железной кровле пробойником пробить сквозное отверстие - метку центра отверстия для стойки;

б) с крыши здания при помощи зубила и молотка вырубить в железной кровле отверстие для основания стойки, диаметром 29 мм - для стоек СПТ-1 и СПТ-2 и диаметром 51 мм - для стоек СПТ-6 и СПТ-10. Отверстия для болтов с проушинами крепления оттяжек стойки пробивают в кровле при помощи пробойника и молотка;

в) через вырубленное в железной кровле отверстие с помощью коловорота просверлить сквозное отверстие в подрешетнике для прохода стойки через крыши (по центру метки);

г) на основание стойки надеть стальное копыто вплотную к упорному кольцу; под основанием копыта на стойку намотать четыре-пять витков каболки (или надеть войлочную шайбу), промазать основание копыта суриком (замазкой), установить стойку в отверстие крыши и удерживать ее в вертикальном положении;

д) на чердаке закрепить стойку на стропильной балке, для чего:

- наложить хомут на вертикально установленную стойку и разметить отверстия для болтов крепления хомута к стропильной балке;

- наклонить стойку и ручным буравом просверлить отверстия в стропильной балке для болтов крепления хомута;

- установить стойку вертикально и закрепить ее на стропильной балке при помощи хомута (хомутов) и болтов с гайками.

При этом стойки типа СПТ-6 следует крепить к стропильной балке одним хомутом, типа СПТ-10 и выводные трубы - двумя хомутами, а стойки СПТ-1 и СПТ-2 крепят сквозным болтом диаметром 10 мм (рисунок 8.53).

а) б) в)

а) - СПТ-10 двумя хомутами, б) - СПТ-6 одним хомутом, в) - СПТ-1 и СПТ-2 болтом

1 - труба стойки;

2 - хомут;

3 - строительная балка;

4 - чугунное копыто;

5 - упорное кольцо;

6 - войлочная прокладка;

7, 8 – болты.

Рисунок 8.53 - Крепление стоек.

Допускается крепить стойку и выводные трубы хомутами из круглой стали диаметром 12 мм (рисунок 8.54). При установке стоек не разрешается выпиливать или подрубать стропильные балки;

1 - труба стойки;

2 - стальной хомут из круглой стали диаметром от 2 до 12 мм с шайбами и гайками;

3 - стропильная балка;

4 - чугунное копыто;

5 - упорное кольцо;

6 - войлочная прокладка

Рисунок 8.54 - Крепление стойки стальным хомутом к стропильной балке.

е) изготовить оттяжки, при этом оттяжки должны изготовляться для стоек типа СПТ-1, СПТ-2 и пары штырей из двух свитых вместе стальных оцинкованных проволок диаметром 2 мм, а для стоек типов СПТ-6 и СПТ-10 и для выводных труб следует применять стальную оцинкованную проволоку диаметром 5 мм;

ж) закрепить стойку на крыше здания оттяжками, для чего:

- разметить отверстия для болтов с проушинами, чтобы они проходили через железную кровлю, подрешетник и, по возможности, через стропила, а также, чтобы оттяжки были под углом 90° друг к другу и под углом 45° - по отношению к направлению траверсы и к основанию стойки;

1 - при помощи пробойника пробить отверстия в железной кровле, ручным буравом просверлить отверстия в подрешетнике (стропиле) и закрепить в них болты с проушинами для оттяжек;

2 - через отверстия в траверсе прикрепить к ней концы оттяжек закруткой концов проволоки;

3 - за проушины болтов зацепить крюки струбцин, к струбцинам прикрепить закруткой концы оттяжек;

4 - при помощи струбцин натянуть оттяжки и выполнить регулировку стойки по отвесу;

5 - места прилегания копыта и основания стойки к крыше, а также места установки болтов с проушинами для крепления оттяжек промазать суриком;

- наружную поверхность изолирующей втулки и внутреннюю поверхность верхнего конца стойки обмазать суриком, установить ее в верхнее отверстие стойки и плотно прижать к ее торцу.

Заделка оттяжек должна допускать возможность последующей регулировки их натяжения в пределах до половины винтовой резьбы струбцины.

Стойки типов СПТ-1, СПТ-2 и СПТ-6 и пары штырей нужно укреплять четырьмя оттяжками, а стойки типа СПТ-10 - восемью оттяжками, располагаемыми в два яруса по вертикали.

При укреплении установленных штырей оттяжками, верхний конец каждой оттяжки крепится за выемку в верхней части штыря, а нижний - за гребень шва металлической кровли через просверленное в нем отверстие (рисунок 8.52).

8.14.2.3 При установке стоечных опор на неметаллической кровле (шиферной, черепичной и других) в месте установки опор вскрывают и удаляют на минимально возможной площадке элементы мягкой кровли, вместо которой укладывают листы оцинкованной кровельной стали с таким расчетом, чтобы верхняя часть листа заходила под элементы неметаллической кровли, а нижняя часть накрывала элементы кровли сверху, обеспечивая сток дождевой воды. В остальном установка стоечных опор на крышах с неметаллической кровлей производится также, как и на металлических крышах. Установка стойки на крыше с неметаллической кровлей показана на рисунке 8.55.

Рисунок 8.55 - Установка стоечных опор на неметаллических крышах.

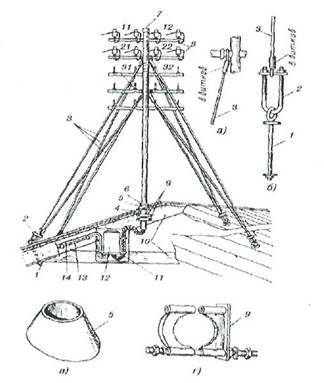

Установка стойки 10x2, детали ее крепления и подключение кабельного ящика показаны на рисунке 8.56.

а) заделка оттяжки за траверсу стойки; б) заделка оттяжки за струбцину с болтом;

в) копыто чугунное; г) хомут чугунный

1- болт с кольцом длиной от 260 до 440 мм диаметром от 10 до 12 мм;

1. - струбцина с колодкой;

2. - оттяжки;

3. - войлочная прокладка;

4. - копыто;

5. - упорное кольцо;

6. - колпачок;

7. - кабели ПРППМ;

8. - хомуты;

10. - стропила;

11. - пакет кабелей ПРППМ от линейных проводов к кабельному ящику;

12. - кабельный ящик;

13 - кабель 10x2;

14 - провод заземления.

Рисунок 8.56 - Установка стойки 10x2 с подключением кабельного ящика.

8.14.3 Установка телефонных стоек на плоских совмещенных кровлях

8.14.3.1 Установка телефонных стоек на плоских совмещенных кровлях, часто применяющихся в современном жилищном строительстве, должна производиться в приведенной ниже последовательности выполнения следующих технологических операций:

а) разметка мест установки стойки и крепления оттяжек;

б) вскрытие кровельного ковра до плиты перекрытия в местах установки закладных частей для крепления стойки и оттяжек;

в) пробивка отверстий и борозд в каналах плит перекрытия и установка в них закладных деталей;

г) заполнение бетонной смесью отверстия и борозды вместе с установленными в них закладными деталями;

д) восстановление кровельного ковра;

е) установка стойки и крепление ее оттяжками.

8.14.3.2 При разметке мест установки стоек, крепления оттяжек и при вскрытии кровельного ковра необходимо выполнять следующие требования:

а) место установки стойки выбирать с таким расчетом, чтобы расстояние от трассы подвески проводов и кабеля до радиостоек было не менее 0,8 м, а от телевизионных антенн – не менее 3 м;

б) место установки оконечной стойки выбирать с учетом возможности установки на лестничной клетке или в коридоре кабельного ящика в непосредственной близости от стойки;

в) разметку мест крепления оттяжек следует производить так, чтобы угол наклона оттяжки к горизонту был не более 45°, а угол, образуемый оттяжкой и стволом стойки, соответственно, не менее 45°. Для этого через намеченную точку установки стойки необходимо провести две перпендикулярные линии. На каждой линии от центра отмерить расстояние: для стоек СПТ-1 - 345 мм, СПТ-2 - 520мм, СПТ-6 и СПТ-10 - 870 мм и через эти точки провести параллельные прямые: две - по вертикали, две – по горизонтали. При этом образуется квадрат, вершины углов которого являются центрами мест установки анкеров для крепления оттяжек (рисунок 8.57).

г) приняв за центры размеченные точки установки закладных деталей, в каждом месте на кровельном ковре мелом очертить площадь вскрытие ковра - квадрат размером 700x700 мм;

д) с помощью топора, лопаты, лома и торцевых кусачек вскрыть кровельный ковер, сохраняя, по возможности, слои мягких материалов (рубероида, стеклохолста и толя). Для этого надрезы мягких материалов нужно делать по диагонали квадрата. Слои мягких материалов отогнуть, как показано на рисунке 8.58. Сыпучие материалы следует выбирать лопатой и укладывать на кровле для использования при восстановлении кровельного ковра.

а - вид спереди, б - вид сверху

1 - вертикальная труба стойки;

2 - оттяжки;

3 – траверсы.

Рисунок 8.57 - Расположение оттяжек стойки.

Рисунок 8.58 - Вскрытый кровельный ковер.

8.14.3.3 Для крепления стойки применяется опорная гильза (рисунок 8.59), для крепления стяжек - анкер типа АКО-1 (рисунок 8.60).

Рисунок 8.59 - Опорная гильза для установки телефонной стойки.

8.14.3.4 Установку закладных деталей следует производить в следующем порядке:

а) легким постукиванием молотка по поверхности перекрытия, освобожденного от кровельного ковра, необходимо определить расположение пустотных каналов, ближайших к размеченной точке установки стойки, и через ближайший пустотный канал пробить сквозное отверстие по диаметру опорной гильзы;
