Краткий справочник станочника (стр. 12 )

При различных видах обработки деталей могут быть достиг­нуты соответствующие шероховатость поверхности и степень точно­сти получаемых размеров. Может быть рекомендовано и определен­ное взаимоотношение параметров шероховатости и допуска на раз­мер (см. рис. 1.8 и табл. 1.45).

ГОСТ 2.309—73 (СТ СЭВ 1632—79) определяет структур/ условных обозначений шероховатости поверхности на чертеже (рис. 1.9, а) и знаки (рис. 1.9, б, в, г, д).

Если в обозначении шероховатости указывается только вели­чина параметра (параметров), то используются знаки без полки (рис. 1.9, в, г, д). Краткая характеристика условных знаков и при­меры их использования приведены в табл. 1.46, 1.47.

РЛ о

0,01; 0,03; 0,08; 0,25; 0,80; 2,5; 8,0; 25,0 1 Предпочтительные значения подчеркнуты.

20 40 60 80 100

от ом ц ц щ щ

V v V V V V Шероховатость подерхжши (ориентиродочт)

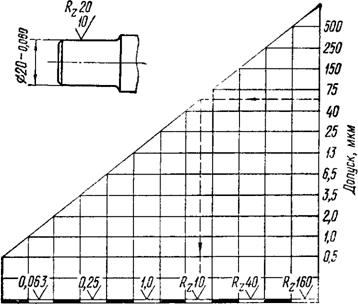

Рис. 1 8. Зависимость шероховатости поверкности от допуска

Параметры шероховатости по ГОСТ 2789-73	Базовая длина /, мм	Классы шероховатости 1
R. Мкм	мкм
1,60 1,25 1,00 0,80	0,25 0,20 О 1£П	0,25	9
0,80 0,63 0,50 0,40	и, 10U------------------ 0,125 0,100 ____ А поп	10
0,40 v'vov 0,32 0,063 0,25 0,050 0,20 ■■ П Odd	11
0,200 U. U4U...-0,160 0,032 0,125 0,025 0,020	12
0,080 0,063 Л /Л Г (Л	0,020 0,016 0,012 0,010	0,08	13
0,05и 0,040 0,032 0,025	0,010 0,008	14
Класс точности по ОСТ ориенти­ровочно)		Допуск формы, % от допуска размера	Номинальные	размеры, мм
Допуск размера по квали-	ДО 18	Св. 18 до 50	Св. 50 до 120	Св. 120 до 500
тетам	Значения	мкм, не более
1	IT6	100 60 40	0,8 0,4 0,2	1,6 0,8 0,4	3,2 1,6 0,8
	Величина допуска по квалитету, мкм	(6...11)	(13...22)	(25...40)
2	IT7	100 60 40	1,6 0,8 0,4	3,2 . 1,6 0,8	3,2 3,2 1,6
	Величина допуска по квалитету, мкм	(10...18)	(21...35)	(40...63)
2а	IT8	100 60 40	1,6 0,8 0,4	3,2 1,6 0,8	3,2 3,2 1,6
	Величина допуска по квалитету, мкм	(14...27)	(33...39)	(46...97)
3	IT9	100; 60 40 25	3,2 1,6 0,8	3,2 3,2 1,6	6,3 3,2 1,6	6,3 6,3 3,2
	Величина допуска по квалитету, мкм	(25...43)	(52...62)	(74...S7)	(100...155)
За	IT10	100; 60 40 25	3,2 1,6 0,8	6,3 3,2 1,6	6,3 6,3 3,2
	Величина допуска по квалитету, мкм	(40...70)	(84...140)	(160...250)
4	1711	100; 60 40 25	6,3 3,2 1,6	12,5 6,3 3,2
	Величина допуска по квалитету, мкм	(60... 160)	(190...400)
5	1Т12 и 1Т13	100; 60 40	12,5 6,3	25 12,5
	Величина допуска по квалитету, мкм	(100...390)	(300...970)

На чертежах шероховатость обозначают на изображении дета­лей—линиях контура и выносных линиях (ближе к размерной ли­нии) или на полках линий выноса, а при недостатке места— на размерных линиях или их продолжениях. На линиях невидимого контура обозначение шероховатости допускается наносить только в тех случаях, когда от этих линий вынесен размер. Если знак шероховатости не имеет полки, то его располагают определенным образом относительно основной надписи чертежа (см. рис. 1.10, а, б).

В отдельных случаях шероховатость можно обозначать в пра-ьом верхнем углу чертежа. Знак шероховатости, имеющий полку, располагают так, как показано на рис. 1.10, в, г.

Контроль шероховатости. Контроль шероховатости поверхности может осуществляться:

сравнением реальной поверхности изделия с рабочими образ­цами шероховатости, которые имеют стандартизованные значения параметра Ra и изготовляются для определенных способов обра­ботки по техническим условиям согласно ГОСТ 9378—75; вместо образцов шероховатости могут быть применены аттестованные об­разцовые детали;

измерением параметров шероховатости с помощью щуповых или оптических приборов. Числовые значения параметров шероховатости определяются непосредственно по шкале приборов (профилометров), по увеличенному изображению профиля или записанной профило-грамме сечения.

Если в технических требованиях не задано направление измере­ния шероховатости, то измерения производят в направлении наибо­лее грубой шероховатости. При обработке резанием этому условию соответствует направление измерения, перпендикулярное главному движению (поперечная шероховатость).

Продолжение табл. 1А6
Знак, пример обозначения	Пояснения
Указание контролируемого параметра шероховатости
	Символ параметра шероховатости Ra не указывается перед его числовым значением
	Символы параметров Rz, Ятах, Sm, S и tp указываются перед числовыми значения­ми этих параметров; числовые значения па­раметров #а, Яг и Rm&x задаются в мкм, Sm и S —в мм; tr> — в %, значения уровня сечения р для параметра tp — в % от Яшах
Нормирование ч	исловых значений параметров шероховатости
	Указано наибольшее предельное значение параметров шероховатости Ra, Rz, Яшах, Sm, S\ их наименьшее значение не ограни­чивается. Указано наименьшее предельное значение параметра tp
0>16D 0,08^ d ZD. в 0,B0 Ьв70/	При указании диапазона значений пара­метра шероховатости (наибольшего и наи­меньшего) в обозначении приводят преде­лы значений параметра, размещая их в две строки; значение, указываемое сверху, со­ответствует наиболее грубой допускаемой шероховатости. Способ обозначения приме­няется в отдельных-случаях, когда по усло­виям эксплуатации излишне гладкая по­верхность недопустима

Знак, пример обозначения	Пояснения
	При указании номинального значения параметра шероховатости устанавливают допустимые отклонения в % от заданного номинального значения. Величина отклоне­ний выбирается из ряда: 10, 20, 40 Откло­нения могут быть односторонними (в плюс или в минус) или симметричными (±). Способ обозначения применяется в основ­ном для образцов сравнения шероховато­сти или образцовых деталей, а также для ответственных деталей с особыми требова­ниями по условиям эксплуатации
Одновременное нормирование двух и более параметров шероховатости для одной и той же поверхности
„ 0,180 $т 0,063 0,040 t SO	При указании двух или более параметров шероховатости их числовые значения запи­сывают сверху вниз в определенной после­довательности: параметр высоты неровно­стей профиля Ra (RZt RmsLx)\ параметр шага неровностей 5 (Sm); относительная опорная длина профиля tp. В приведенном примере значение Ra не более 0,160 мкм, Sm — в пределах 0,040...0,063 мм, tp — при уровне сечения профиля 50% в пределах 50—70%
Нормирование дополнительных данных
1>0j0t25 '	Числовое значение базовой длины /, в мм, указывается в тех случаях, если устанавливаемые значения параметров Ra, Rz и Rm&x должны быть определены на ба­зовой длине, отличающейся от рекомендо­ванной стандартом (см. табл. 1.43). В при­веденном примере параметр Rz> равный 5 мкм, должен быть определен на базовой длине 0,8 мм, а Ra, равный 1,0 мкм,— на длине 0,25 мм
	Направление неровностей с помощью зна­ков (см. табл. 1.48) указывается в тех слу­чаях, когда оно влияет на функциональные свойства поверхности
90
Знак, пример обозначения	Пояснения
ШаБрить ' ПолироВать 0,02^ НйлиР^ать	Вид обработки поверхности указывается только в случаях, когда данный вид обра­ботки (операция) является единственным обеспечивающим требуемое качество по­верхности. При этом в зависимости от вида обработки применяют либо знак обязатель­ного удаления поверхностного слоя, либо знак его обязательного сохранения
Примеры обозначения шероховатости поверхности
	Наибольшее допустимое значение пара­метра Ra равно 2,50 мкм; наименьшее зна­чение параметра Ra не ограничено; метод образования поверхности не задан
	То же, но для обозначения шероховато­сти поверхности, образуемой удалением слоя материала; конкретный вид заверша­ющей обработки (операции) по образова­нию поверхности не указан
Растачивание monKcela-Mciuom 2,50/	То же, но для обозначения шероховато­сти поверхности, образуемой удалением слоя материала при указании вида обра­ботки (операции); в данном примере — тонкое (алмазное) растачивание
	То же, но для обозначения шероховато­сти поверхности, образуемой без удаления материала; конкретный вид образования поверхности не указан
125	Указаны наибольшее (1,25 мкм) и наи­меньшее (0,63 мкм) допустимые значения параметра Ra\ метод образования поверх­ности не указан
BzZ0	Указаны наибольшее (20 мкм) и наи­меньшее (10 мкм) допустимые значения параметра Rz, поверхность образуется уда­лением слоя материала

Шероховатость всех поверхностей детали одинакова. Обозначение шероховатости поме­щают в правом верхнем углу чертежа
