Принято восемь видов допусков Т}П на боковой зазор: х, у, г, а, Ь, с, d, h. Сопряжениям Я и £ соответствует вид допуска А, а сопряжениям D, С, В ъ А — d, с, Ъ, а.
В технической документации точность изготовления зубчатых колес и передач задают степенью точности, указывая вид сопряжения по нормам бокового зазора. Например, 8—7—6—Ва СТ СЭВ... — передача со степенью 8 по нормам кинематической точности, степенью 7 по нормам плавности работы, степенью 6 по нормам контакта зубьев, с видом сопряжения колес В, видом допуска а на боковой зазор и соответствием между видом сопряжения и классом отклонения меж осевого расстояния [15].
Таблица 3.35. Зубчатые и червячные передачи
Наименование
ГОС1 (СТ СЭВ)
Термины, определения и обозна чекия
Колеса зубчатые. Модули
Наименование
ГОСТ (СТ СЭВ)
Передачи зубчатые Термины, определения и обозначения
Эвольвентные. Исходный контур Основные параметры Допуски
Эвольвентные внешнего зацепления. Расчет геометрии
То же, внутреннего зацепления
Исходный контур мелкомодульных колес
Колеса мелкомодульные прямозубые и косозубые. Типы. Основные параметры и размеры
Мелкомодульные. Допуски
цилиндрические
16531—70
13755—81
2185—66 (СТ СЗВ 229-75) 1643-81 (СТ СЭВ 641—77. 643—77, 644—77)
16532—70
19274-73 9587-81
13733-77
9178—81 (СТ СЭВ 642-77)
19325—73 19624—74 19326—73 13754—81 (СТ СЭВ 516-77) 16202—81 (СТ СЭВ 515—77) 1758—81 (СТ СЭВ 1161—78) 9368-^81 |
Передачи зубчатые конические
Термины, определения и обозначения '
С прямыми зубьями. Расчет геометрии
С кривыми зубьями. Расчет геометрии
С прямыми зубьями. Исходный контур
С круговыми зубьями. Исходный контур Допуски
Меушомодульные, Допуски
е цилиндрические 2144—76 (СТ СЭВ 221—75. 267—76) 19036—81 3675—81 (СТ СЭВ 1162—78) 19672—74 (СТ СЭВ 267—76) 20184-81 (СТ СЭВ 1912-79) |
Передачи червячны
Основные параметры
Исходный червяк и исходный производящий червяк Допуски
Модули и коэффициенты диаметра червяка^
9774—81 (СТ СЭВ 1913—79) |
Мелкомодульные. Исходный червяк и исходный производящий червяк
Мелкомодульные, Допуски
Точность зубчатых колес и передач нормируют различными показателями, выбор которых зависит от требуемой точности, размера, особенностей производства и других факторов
Принцип построения системы допусков зубчатых конических и червячных цилиндрических передач аналогичен принципу построения системы для цилиндрических передач. Данные приведены в соответствующих стандартах (табл. 3.35).

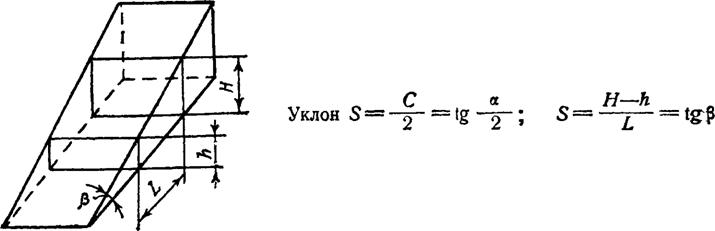

Ц Таблица 3.36. Величины углов конуса и уклона при различных конусностях » по ГОСТ 8593-81 (СТ СЭВ 512—77)


Обозначение конуса | Конусность С | Угол конуса а | Угол уклона -~- | ||||||
ряд 1 | ряд 2 | рад | рад | ||||||
1:500 1:200 | 1:500 1:200 | 0,002 000 0 0,005 000 0 | 6'52,5" 17'11,3" | 0,002 000 0 0,005 000 0 | 3'26,25" 8'35,65" | 0,001 000 0 0,002 500 0 | |||
1:100 | 1:100 | 0,010 000 0 | 34'22,6" | 0,010 000 0 | 17'11,3" | 0,005 ООО 0 |
| ||
1:50 | 1:50 | 0,020 000 0 | 1°8'45,2" | 0,019 999 6 | 34'22,6" | 0,009 999 8 |
| ||
1:30 | 1:30 | 0,033 333 3 | 1°54'34,9" | 0,033 330 4 | 57'17,45" | 0,016 665 2 |
| ||
1:20 | 1:20 | 0,050 000 0 | 2°51'51,1" | 0,049 989 6 | 1°25'55,55" | 0,024 994 8 |
| ||
1:15 | 1:15 | 0,0B6 666 7 | 3°49'5,9" | 0,066 642 0 | 1*54'32,95" | 0,033 321 0 |
| ||
1:12 | 1:12 | 0,083 333 3 | 4°46'18,8* | 0,083 285 2 | 2°23,9,4// | 0,041 642 6 |
| ||
1:10 | 1:10 | 0,100 000 0 | бчз'гэ. з* | 0,099 916 8 | 2*51 '44,65" | 0,049 958 4 |
| ||
1:8 | 1:8 | 0,125 000 0 | 7°9'9,6" | 0,124 837 6 | 3°34'34,8" | 0,062 418 8 |
| ||
1:7 | 1:7 | 0,142 857 1 | 8°10'16,4" | 0,142 614 8 | 4° 5'8,2" | 0,071 307 4 |
| ||
1:6 | 1:6 | 0,166 666 7 | 9°31'38,2" | 0,166 282 4 | 4°45'49,1" | 0,083 141 2 |
| ||
1:5 | 1:5 | 0,200 000 0 | 11°25'16,3" | 0,199 337 4f | 5°42'38,15" | 0,099 668 7 |
| ||
1:4 | 1:4 | 0,250 000 0 | 14°15'0,Г | 0,248 710 0 | 7C7'30,05" | 0,124 355 0 |
| ||
1:3 | 1:3 | 0,333 333 3 | 18°55'28,7" | 0,330 297 2 | 9°27'44,35" | 0,165 148 6 |
| ||
30° | 1; | ; 1,866 025 | 0,535 898 5 | 30° | 0,523 598 8 | 15° | 0,261 799 4 |
| |
45° | 1; | ; 1}207 107 | 0,828 426 9 | 45° | 0,785 398 2 | 22°30' | 0,392 699 1 |
| |
60° | 1; | 10,866 025 | 1,154 701 0 | 60° | 1,047 197 6 | 30° | 0,523 598 8 |
| |
75° | 1; | i 0,651 613 | 1,534 653 2 | 75° | 1,308 997 0 | 37°30' | 0,654 498 5 |
| |
90° | 1: | {0,500 000 | 2,000 000 0 | 90° | 1,570 796 4 | 45° | 0,785 398 2 |
| |
120° | 1: | ; 0,288 675 | 3,464 103 2 | 120° | 2,094 395 2 | 60° | 1,047 197 6 |
| |
Примечание. Значения конусности или угла конуса (графа «Обозначение конуса») приняты за исходные при расчете других значений.

Интервал длин £, Lxt мм | АГа при | |||||||
i | i | 3 | 4 | 5 | б | 7 | ||
До 10 | 10" | 16" | 26" | 40" | Г | Г 40" | 2'30" | |
Св. 10 до 16 | 8" | 12" | 20" | 32" | 50" | Г20" | 2' | |
16 . 25 | 6" | 10" | 16" | 26" | 40" | Г | 1'40" | |
25 . 40 | 5" | 8" | 12" | 20" | 32" | 50" | V 20" | |
40 . 63 | 4" | 6" | 10" | 16" | 26" | 40" | Г | |
63 , 100 | 3" | 5" | 8" | 12" | 20" | 32" | 50" | |
„ 100 „ 160 | 2,5" | 4" | 6" | 10" | 16" | 26" | 40" | |
. 160 „ 250 | 2" | 3" | 5" | 8" | 12" | 20" | 32" | |
, 250 , 400 | 1,5" | 2,5" | 4" | 6" | 10" | 16" | 26" | |
„ 400 . 630 | 1" | 2" | 3" | 5" | 8" | 12" | 20" | |
9 630 , 1000 | — | — | — | 4" | 6" | 10" | 16" | |
. 1000 . 1600 | — | — | — | 3" | 5" | 8" | 12" | — |
, 1600 . 2500 | 1 - | 1 - | 2,5" | 4" | 6" | 10" |
Примечание; Допуски углов конусов с конусностью не. нуса L (рис. а); допуски углов конусов с конусностью более 1 :3 (рис. б, в); допуски углов назначаются в плюс, в минус или сим
|
