Краткий справочник станочника (стр. 21 )

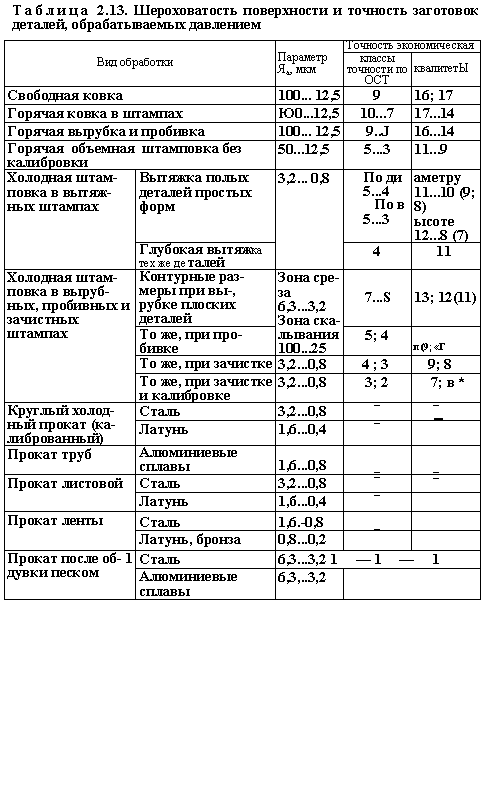

Примечание. В скобках указана достижимая точность.

Примечание. В скобках указаны предельно допустимые

заготовок деталей

роховатости, мкм, не более	Квалитеты, классы точности
	оптимальные	высокая точность	нормальная точность	низкая точность
«а
	100	400	1 16; 17 | (1); (2); 3-й класс точности по ГОСТ 2009—55 и 1855—55
(12)...14	15	16
14; 15	15; 16	16; 17
	25	100	| 14...16 | (1); 2-й класс точности по ГОСТ 2009—55 и 1855—55
(П); 12	14	14; 15
12...14	14; 15	15; 16
	6,3	25	1-й класс точности по ГОСТ 2009—55 и 1855—55; допустимые для мелких деталей квалитеты 11...13
(Ю); 11	12; 13	14
11...13	12...14	14; 15
12...14	14; 15	15
	12,5	50	1-й класс точности по ГОСТ 2009—55 и 1855—55; для мелких деталей квалитеты 12.Л4
(11)..ЛЗ	14	15
12...14	14; 15	15; 16
	6,3	25	(9)..Л1	12	14; 15
11...13	12...14	15
	12,5	50	(11)...13	14	15

значения.

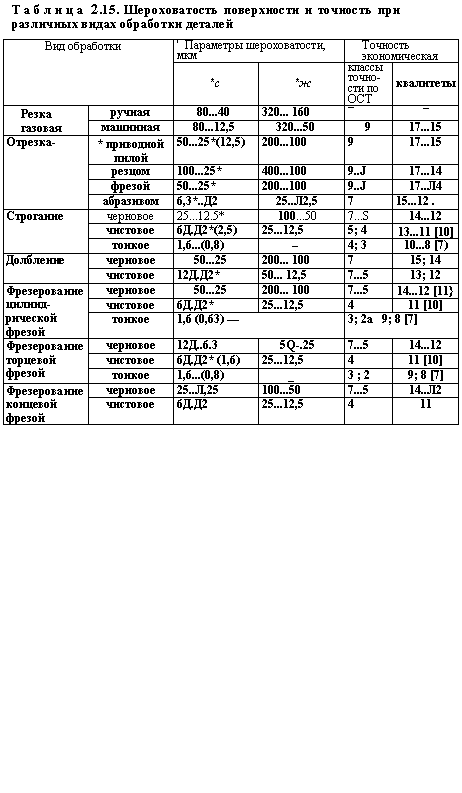

Вид обработки	Параметры шероховатости, мкм	Точность экономическая
«а		классы точно­сти по ОСТ	квалитеты
Обтачива­ние про­дольной подачей	обдирочное	100...25	400...100	9...8	17...15
получисто­вое	12.5..ДЗ	50...25	7...5	14...12
чистовое 3,2...1,6* (0,8)] 12,5...6,3	3; 2 9...7
тонкое (алмазное)	0,8.. .0,4* (0,2)	—	2; 1	6
Обтачива­ние попе­речной подачей	обдирочное	100...25	400...100	1 9	17; 16
получисто­вое	12Д. ДЗ	50... 25	7	15; 14
чистовое	3,2*	12Д..10	7...4	13...11
тонкое 1	1,б...(0,8)	— 4...2а	И...8
Сверление	до 15 мм	без кондуктора	12,5*(10)...б,3	50...25	7...5	14...12
по кондуктору	—	—	4	11
св. 15 мм	без кондуктора	25*(10)...12,5	100...50	7...5	14...12
по кондуктору	—	—	4	11
Рассверливание	25*...12,5(6,3)	100...50	7...5	14...12
Зенкеро-вание	черновое (по корке)	25...12,5	100...50	8.-5	15...12
чистовое	6,3...3,2*	25... 12,5	5; 4	11; 10
Растачива­ние	черновое	100...50	400...200	9...8	17...15
получисто­вое	25...12,5	100...50	7...5	14..J2
чистовое 3,2..Л,6* (0,8)| — 3; 2а	9; 8
тонкое (алмазное)	0,8...0,4* (0,2)	шшт	2	7
Разверты­вание	получисто­вое	12,5~.6,3	50...25	3	10; 9 [8J
чистовое ЗД. Л.6* 12Д. ДЗ	2а 7; 8 [8]
тонкое | 0Д..(0,4) | —	2 I 7 [6]

		Параметры шероховатости, мкм	Точность экономическая
Вид обработки		*ш	классы точно­сти по ост	квалитеты
Протягива­ние	получисто­вое	6,3	25	3	9, 8
чистовое	3.2..Д8*	12,5...4,0	3; 2	8; 7
	отделочное	0,4...(0,2)	—	2	7
Зенкование плоское с направлением	12.5..ДЗ	50...25	—	—
Зенкование угловое	6Д. Д2	25... 12,3	—	—
Шабрение	грубое	6,3...1,6	25..ДЗ	4	11
тонкое	0,8...(0,1)	—	3; 2а	' 9; 8
Слесарная опиловка	25...(1,6)	100..ДЗ	4; 3	11...8
Зачистка наждачным полотном (после рез­ца и фрезы)	1,6...(0,2)	—	4; 3	11...8
Шлифова­ние круглое	получисто­вое	6Д. Д2	25...12,5	4; 3	11...8
•чистовое	1,6.-0,8*	—	3...1	S...6
	тонкое	0,4...0,2* (0,1)	—	2, 1	5
Шлифова­ние плоское	получисто­вое	3,2	12,5	4, 3	11...8
чистовое	1,6...0,8*	—	3; 2	8...6
	тонкое'	0,4..Д2* (0,1)	—	2	7; 6
Прошивание	чистовое	1,6.. .0,4 (1,25)| -	3; 2	9...7
тонкое	1,6 (0,05)	1 — 2	7; 6
Калиброва­ние отвер­стий шари­ком или	после сверления	1,6...0,4 (0,32)	—	3; 2	9; 8
после рас­тачивания	1Д. Д4 (0,32)	—	2	7
оправкой	после раз­вертывания	1,6...0,05	—	2	7
Вид обработки	Параметры шероховатости, мкм	Точность экономическая
		классы. точно­сти по ОСТ	квалитеты
Обкатывание и раска­тывание роликами или шариками при /?а исходном 12,5...3,2	1,6.-0,4 (0,32)	—	3...1	9...6
Наклепывание шарика­ми при /?а исходном 3,2...0,8	0,8..Д2	—■	—	—
Разваль­цовка	чистовая	1Д. Д4	—	2; 1	7
тонкая	0,2...0,1	—	2; 1	6
Притирка	чистовая	3,2..Д4	12,5...2,0	2; 1	7; 6
тонкая	1 Д. .0,1 (0,08)	—	1 5
Полирова­ние	обычное	1,6...0,2 (0,08)	—	2; 1	6
тонкое	0,1...(0,05)	—	1	5
Доводка	грубая	0,4*	—	2; 1	7; 6
средняя	0,2*..Д1	—	2; 1	6; 5
тонкая	0,05* (0,02)		1	5
отделочная (зеркальная)	0,02о..Д012 (0,008)	0Д25..Д063	—	—
Хонингова-ние	плоскостей	0,4*. Д1	—	3; 2	8; 7
цилиндров	0,2*...(0,05)	—	2; 1	7; 6
Лаппинго-вание	предвари­тельное	0,8..Д2	—	2; 1	6
среднее	0,2	—	2; 1	6
тонкое	0,1...0,025	—	1	6
Суперфини­ширование	плоскостей	0,4..Д2*(0,05)	—	1	5 и выше
цилиндров |о,4...0,1*(0,05)| — j	■ 1	5 и выше
