Культиваторы предназначены для уничтожения сорняков и рыхления почвы при уходе за парами, подготовки почвы к посеву, междурядной обработки с одновременным внесением удобрений и окучиванием.

Для сплошной предпосевной обработки почвы и паров применяют скоростной прицепной культиватор КПС-4, штанговый культиватор КШ-3,6, широкозахватный прицепной культиватор КШУ-12 и др.

Обработку почв, подверженных ветровой эрозии, проводят культиваторами-плоскорезами-глубокорыхлителями КПГ-250, КПГ-2-150, КПГ-2,2 (глубина обработки от 12 до 30 см). Для осенней безотвальной обработки почв на глубину 10 ... 16 см, культивации стерни и предпосевной обработки легких почв на глубину до 16 см применяют культиваторы КПЭ-3,8, КПШ-5, КПШ-9. Междурядную обработку пропашных культур и внесение минеральных удобрений проводят культиваторами растениепитателями КРН-4,2, КРН-5,6, КРН-2,8МО, УСМК-5,4А. Междурядную обработку и окучивание проводят культиватором КОН-2,8. Основные сборочные единицы культиваторов – рама (брус) с навеской, четырехзвенник с рабочими органами, туковысевающие аппараты, опорные колеса рамы и секций.

Катки применяют для выравнивания и уплотнения поверхностного слоя почвы, разрушения глыб, комков, поверхностной корки. Катки используют для предпосевной обработки почв, а также обработки довсходовых посевов с целью сохранения влаги и улучшения условий прорастания семян.

Наибольшее распространение получили кольчато-шпоровые катки (ЗККШ-6), кольчато-зубчатые катки (ЗККН-2,8), навесные борончатые катки (КБН-3) и прицепные гладкие водоналивные катки (ЗКВГ-1,4; СКГ-2,1; СКГ-2,2; СПТ-2,3).

При посеве и посадке семян и внесении удобрений должны обеспечиваться равномерное распределение по поверхности поля и заделка на определенную глубину семян, клубней и удобрений. Сеялки и сажалки в большинстве случаев одновременно с высевом и посадкой семян вносят минеральные удобрения в рядки или гнезда. Промышленность выпускает навесные и прицепные сеялки и сажалки.

По способу посева различают сеялки: рядковые, квадратно-гнездовые, гнездовые, пунктирные и разбросные. По назначению сеялки разделяют на универсальные и специальные.

Для посева зерновых культур применяют сеялки: прицепную зернотуковую универсальную СЗ-3,6, зернотуковую узкорядную СЗУ-3,6 с междурядьем 7,5 см, зернотуковую травяную СЗТ-3,6 с одновременным подсевом трав, зернотуковую с килевидным сошником СЗА-3,6, зернотуковую прессовую СЗП-3,6, для посева семян бобовых и злаковых культур СКОН-4,2, свекловичные ССТ-8А и ССТ-12А, кукурузную СКИК-8, пунктирную пневматическую СУПН-8 и др.

Посадку картофеля проводят картофелесажалками СКМ-6, САЯ-4, КСН-90.

Машины для внесения удобрений делятся на специальные и комбинированные. Специальные предназначены для внесения в почву минеральных или органических удобрений, а комбинированные – для внесения удобрений при посеве или культивации растений: сеялки, культиваторы-растениепитатели (см. выше).

Минеральные удобрения вносят в почву сплошным рассевом по поверхности непаханного поля, по озимым ранней весной, по зяби в период до культивации перед посевом. Во время сева минеральные удобрения вносят в рядки вместе с семенами. В процессе междурядной обработки удобрения вносят при помощи туковысевающих аппаратов.

Для внесения минеральных удобрений применяют машины РУМ-8, АРУП-8, РУП-8. Жидкий аммиак вносится агрегатом АША-2, эти же машины используют при подкормке лугов и орошаемых пастбищ.

Для внесения органических удобрений предназначены машины ПРТ-10, ПРТ-16, РОУ-5. Жидкие органические удобрения вносят жижеразбрасывателями РЖТ-4, РЖТ-8 и РЖУ-3,6.

Защита растений от сорняков, вредителей и болезней проводится с целью повышения плодородия почв и улучшения качества продукции. Наибольшее распространение нашли агротехнический, химический и биологический методы защиты растений.

Агротехнический метод борьбы с сорняками, вредителями и болезнями широко используется в полеводстве и овощеводстве и включает механическую обработку почв, использование комплекса агротехнических и профилактических мероприятий, внедрение в производство сортов, устойчивых к вредителям и болезням.

Химический метод защиты растений предусматривает использование ядохимикатов (инсектицидов, фунгицидов, гербицидов, дефолиантов, десикантов и других химических средств). Для обработки семян, почвы и растений ядохимикатами применяются протравливатели, опрыскиватели и опыливатели. Протравливатели семян ПС-10, ПСШ-3, ПУ-ЗА, а также агрегаты АПС-4, АПЗ-10 используют для уничтожения возбудителей болезней.

Опрыскиватели предназначены для уничтожения сорняков, вредителей и возбудителей болезней путем нанесения на растения жидких ядохимикатов в виде растворов, эмульсий и суспензий. Их используют также для дезинфекции помещений. Опрыскиватели подразделяются на навесные (ОН-400, ОУМ-4, ОТУ-2) и прицепные (ОВТ-1В, ОВС-А, ОП-1600).

Приготавливают рабочие жидкости ядохимикатов на механизированных стационарных или передвижных пунктах.

Опыливатели используют для защиты сельскохозяйственных культур и деревьев от отдельных видов вредителей путем распыления и нанесения на листовую поверхность порошкообразных пестицидов.

Основной рабочий орган опыливателя – щелевидный, ложечный, секирообразный или комбинированный наконечник, распыливающий химикаты.

Для опыливания применяют широкозахватный универсальный опыливатель ОШУ-50А, опыливатель ОВХ-14, ранцевые опыливатели и др.

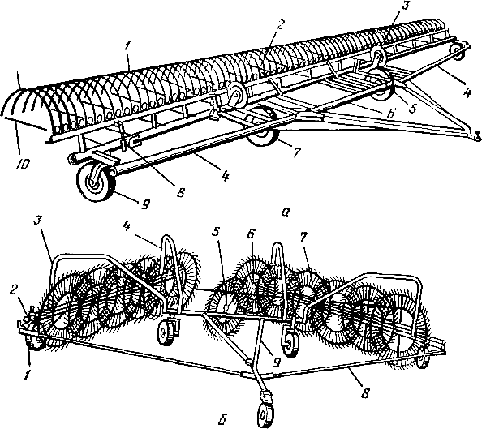

2.2. МЕХАНИЗАЦИЯ ЗАГОТОВКИ И ХРАНЕНИЯ ГРУБЫХ И СОЧНЫХ КОРМОВ 2.2.1. Заготовка и хранение сена Сено – ценный витаминный корм, содержащий все необходимые питательные вещества. Для получения сена используются бобовые и злаковые кормовые травы и их смеси, а также травостои природных и улучшенных кормовых угодий. Чтобы добиться высокого качества сена и избежать потерь, траву следует скашивать в лучшие агротехнические сроки, в период бутонизации бобовых и колошения злаковых трав в течение 7 ... 10 дней до начала массового цветения. Оптимальная высота среза для естественных трав 4 ... 6 см, для сеяных – 6 ... 7 см, отавы – 6 ... 7 см. Траву нужно высушивать быстро до влажности 16 ... 18 %, так как длительная сушка на солнце приводит к разложению каротина, снижению его содержания в сене. Во время сгребания, ворошения, транспортировки и скирдования пересохшего сена теряется наиболее ценная часть: листья и соцветия. Сено заготавливают в основном двумя способами – в рассыпном и прессованном виде. Технология заготовки рассыпного сена включает в себя следующие операции: кошение трав с укладкой массы в прокос или кошение трав с одновременным плющением и укладкой массы в валок; ворошение травы в прокосах; сгребание массы в валок; оборачивание валка; подбор валков с одновременным образованием копен и стогов или прессованием сена в тюки и рулоны; погрузка рассыпного сена, копен, тюков и рулонов в транспортные средства и доставка к месту хранения; укладка сена в скирды и хранилища с досушиванием или без досушивания активным вентилированием. Для выполнения перечисленных работ используют косилки, косилки-плющилки, грабли, валкооборачиватели, пресс-подборщики, подборщики-копнители, подборщики-стогообразователи, погрузчики, тюкоукладчики, стоговозы, транспортные средства и другие машины. Косилки и косилки-плющилки применяют для скашивания зеленой массы травы и укладки ее в прокос или в валок. Косилки-плющилки одновременно проводят плющение зеленой массы с тем, чтобы ускорить ее высыхание и уменьшить потери питательных веществ в сене. Косилки подразделяют так: по виду источника энергии – на конные (К-1,4), тракторные (КС-2,1 и др.), самоходные (СКП-10 и др.); по способу агрегатирования с трактором – на прицепные (КТП-6,0), полунавесные (КДП-4,0) и навесные (КНФ-1,6); по расположению режущего аппарата относительно трактора – на фронтальные (КНФ-1,6), средне - и задненавесные (КС-2,1). Косилки-плющилки подразделяют на тракторные (КПРН-3,0А, КПВ-3,0) и самоходные (КПС-5Г). Для скашивания высокоурожайных полеглых трав, а также улучшения лугов и пастбищ, заросших бурьяном и мелким кустарником, применяют косилки с ротационным аппаратом (КРН-2,1А). Основными частями косилок (рис. 2.1) независимо от особенностей их конструкции являются режущий аппарат, привод, рама и механизм подъема. Рис. 2.1. Косилки: а – скоростная навесная КС-21; 1 – полевая доска; 2 – режущий аппарат; 3 - внутренний башмак; 4 - рычаг подъема режущего аппарата; 5 – ведущий шкив; 6 – рама косилки; 7 – кардан; 8 – шпренгель; б – ротационная КРН-2,1; 1 – главная рама; 2 – тяговый предохранитель; 3 – шарнирно закрепленная рама; 4 - режущий аппарат; 5 – ротор; 6 - полевой делитель. Стандартная ширина захвата режущего аппарата (пальцевого бруса) – 2,1 м. Общая ширина захвата косилки определяется числом режущих аппаратов. Выпускаются однобрусные и многобрусные косилки. Косилки-плющилки имеют рабочую ширину захвата 3 м и 5 м. Краткие технические характеристики косилок и косилок-плющилок приведены в таблице 2.1. Грабли по характеру образования валка подразделяют на поперечные и боковые. Поперечные грабли (конные ГК-1, тракторные прицепные ГП-10 и ГП 2-14А, полунавесные ГПП-6,0 и ГПП-6,0Г) предназначены для сгребания в валки провяленной и свежескошенной травы, а также сена, соломы и камыша. Такие грабли состоятиз секций 1, 2, 3 (рис. 2.2, а), что позволяет регулировать ширину захвата. Основные сборочные единицы граблей – рама, ходовая часть, грабельный аппарат, автоматы или гидравлический привод для включения и подъема грабельного аппарата. Боковые прицепные колесно-пальцевые грабли-валкообразователи (ГВК-6,0А, ГВК-6,0Г) предназначены для ворошения, сгребания сена в валки и оборачивания валков. Таблица 2.1 – Технические характеристики косилок Показатель КНФ-1,6 КС-2,1 КРН-2,1А КДП-4,0 КТП-6,0 КПРН-3,0 КПС-5Б Ширина захвата, м 1.6 2,1 2,1 4 6 3,0 5 Производительность, га/ ч 1,0 2,5 3,0 3,6 5,4 4,5 5 Рабочая скорость, км/ч 6,5 6...12 15 9 9 9...15 10 Высота среза, см 6 6 5 6 6 6 6 Число режущих аппаратов 1 1 1 2 3 1 1 Шаг пальцев, мм 76,2 76,2 – 76,2 76,2 – 76,2 Масса, кг 280 250 510 670 1200 1550 6950 Рис. 2.2. Грабли: а – поперечные: 1 – правая секция; 2 – средняя секция; 3 – левая секция; 4 – рамы крайних секций; 5 – автомат; 6 – рама средней секции; 7 – ходовое колесо средней секции; 8 – механизм подъема грабельного аппарата; 9 – ходовое колесо крайней секции; 10 – очистительный прут; 11 – пружинные зубья; б – колесно-пальцевые грабли-валкообразователи ГВК-6А: 1 – опорное пневматическое колесо; 2 – рама секции; 3 – передний брус; 4 – задний брус; 5 – центральное рабочее пальцевое колесо; 6 – ось рабочего колеса; 7 – боковое пальцевое колесо; 8 – боковая раздвижная растяжка; 9 – сцепка. Грабли ГВК-6,0А, (рис. 2.2, б) состоят из двух секций, рамы сцепки, рабочих пальцевых колес, центральных пальцевых и пневматических опорных колес. Боковые грабли образуют равномерный и непрерывный валок, удобный для работы последующих машин. Прицепные роторные грабли-ворошилки ГВР-6,0 применяют для сгребания травы в валок, ворошения травы в прокосах, оборачивания валков и разбрасывания травы из валков. Они состоят из двух секций (левой и правой.), сцепки, центральных пальцевых колес, опорных колес. Краткие технические характеристики граблей приведены в таблице 2.2. Таблица 2.2 – Технические характеристики граблей Показатель ГПП-6,0 ГПП-6,0Г ГП-10 ГП2-14,0А КГ-1 ГВК-6,0-А ГВК-6,0Г ГВР-6,0 Ширина захвата, м 6 6 10 14;8;6 2 6 6 6 Производительность, га/ч 5,4 3,6 9 11,5 1 5,4 3,6 7,2 Рабочая скорость, км/ч 9 6 9 до 9 - 9 6 12 Число секций 2 2 2 4 1 2 2 2 Ширина валка, м 1,2 1,2 1,3 1,2 1,3 1,2 1,2 1,2 Масса граблей, кг 425 465 1130 1200 190 830 980 1100 Подборщик-копнитель ПК-1,6А используют для подбора сена из валков, формирования копен и укладки их на поле. Агрегатируется с тракторами класса 1,4. Привод рабочих органов осуществляется от ВОМ трактора. Основные сборочные единицы подборщика-копнителя – копнирис.2.3), промежуточный накопитель 2, наклонный транспортер 3 и подборщик 6. Подборщик-копнитель формирует копны массой до 400 кг. Производительность составляет 9 т/ч. Рис. 2.3. Подборщик-копнитель ПК-1,6А: 1 – копнитель; 2 – промежуточный накопитель; 3 – транспортер; 4 – ходовые колеса; 5 – рама; 6 – подборщик; 7 - карданная передача. Для подбора сена из валков и образования копен можно использовать навесные волокуши ВНШ-3 или ВУ-400. Грузоподъемность волокуш около 400 кг. При движении вдоль рядка с опущенной пальцевой решеткой волокуша собирает сено, а затем, несколько приподняв решетку, перевозит его к месту стогования. Универсальный навесной копновоз КУН-10 предназначен для перевозки копен сена или соломы к месту стогования. При наличии дополнительного оборудования (вил, ковша, приспособлений) он может быть использован для погрузки и перевозки силоса, навоза, торфа, штучных материалов и прочих грузов. Основные сборочные единицы копновоза – передняя 7 (рис. 2.4) и задняя 12 платформы, рама 5, прижимная рамка 6, сталкивающее устройство 10. Копновоз агрегатируется с тракторами МТЗ и Т-40. Грузоподъемность каждой платформы до 500 кг. Рис. 2.4. Универсальный навесной копновоз КУН-10: 1 – панель навески; 2 – гидроцилиндр; 3 – рама подъема; 4 – прицеп; 5 – рама платформы; 6 – прижимная рамка; 7 – передняя платформа; 8 – боковой палец; 9 – грабельная решетка; 10 – сталкивающее устройство; 11 – разгружающее устройство; 12 – задняя платформа. Подборщик-стогообразователь СПТ-80 используют для подбора сена и соломы и формирования стога. Он агрегатируется с трактором Т-150К. Двигаясь вдоль валка, стогообразователь захватывает зубьями подборщика массу и с помощью швырялки по воздухопроводу направляет ее в емкость. После заполнения емкости, агрегат останавливают и включают пресс, который уплотняет массу. Процесс прессования повторяется 3 ... 4 раза до полного формирования стога, который выгружают на поле. Для подбора сена или соломы из валков и образования стогов используют также самоходный подборщик-стогообразователь СНГ-60, оборудованный гусеничным ходом. Вместимость камеры стогообразовам3. Мощность двигателя 77,3 кВт (105 л. с). Наряду с подборщиками-копнителями и стогообразователями для подбора рассыпного сена можно использовать подборщик-уплотнитель ПВ-6,0 и прицеп-подборщик Т-050 (ПНР). Стоговозы (прицеп-стоговоз СП-60, стоговоз СТП-2) предназначены для механизированной погрузки, перевозки и разгрузки стогов сена или соломы к месту хранения. Грузоподъемность стоговоза СП-60 – 6 т; он агрегатируется с трактором МТЗ-80. Вместимость камеры стоговоза СПТ-2 составляет 30 м3 и грузоподъемность до 2 т; он агрегатируется с трактором МТЗ-80. Для погрузки, перевозки и выгрузки отрезных частей (прикладов, скирд) применяют прицеп-стоговоз ТПС-6 грузоподъемностью 6 т, который агрегатируется с трактором ДТ-75. Рис. 2.5. Пресс-подборщик ПС-1,6 ‹‹Киргизстан››: 1 – главная карданная передача; 2 – редуктор; 3 – прессовальная камера; 4 – поршень с шатуном; 5 – подборщик; 6 – ходовые колеса; 7 – механизм упаковщиков; 8 – механизм подъема подборщика. Пресс-подборщики применяют для подборки сена или соломы и прессования их в тюки различной формы и плотности с одновременной автоматической обвязкой тюка проволокой или шпагатом. Пресс-подборщик ПС-1,6 ‹‹Киргизстан›› агрегатируется с трактором класса 9 ... 14 кН. Он образует тюки прямоугольной формы массой 18 ... 25 кг и обвязывает их шпагатом. Плотность прессования до 200 кг/м3. Размер тюка 360x500x800 мм. Пресс-подборщик состоит из главной карданной передачи 1 (рис. 2.5), редуктора 2, прессовальной камеры 3, поршня 4 с шатуном, пружинного подборщика 5, ходовых колес 6, механизма 7 упаковщиков, механизма 8 подъема подборщика и вязального аппарата. Сено подбирается подборщиком и подается в камеру прессования. Спрессованное в тюк сено обвязывается и выталкивается на поле. Рулонный пресс-подборщик ППР-1,6 прессует сено в тюки цилиндрической формы (рулоны) плотностью до 200 кг/м3 и обвязывает их шпагатом. Машина агрегатируется с тракторами МТЗ, ЮМЗ. Диаметр рулона до 1,5 м, длина 1,4 м, масса до 500 кг. Производительность машины – до 15 т/ч. Подборщик-тюкоукладчик ГУТ-2,5А предназначен для подбора с поля тюков сена или соломы, спрессованных пресс-подборщиком ПС-1,6, формирования штабеля тюков и выгрузки его па поле. При скирдовании прессованного сена на окраине поля (не далее 1 км от места уборки) подборщики-тюкоукладчики используют для транспортировки тюков к месту скирдования. Подборщик-укладчик состоит из рамы, колесного хода, подборщика, приемника, накопителя тюков и сталкивателя. Грузоподъемность тюкоукладчика 2500 кг, производительность 5 ... 10 т/ч. Машина агрегатируется с тракторами типа МТЗ и ЮМЗ. Навесной транспортировщик штабелей ТШН-2,5А используют для подборки штабеля сена или соломы, сформированного тюкоукладчиками ГУТ-2,5А, транспортировки штабеля и установки его и скирду. Платформа транспортировщика монтируется на шасси автомобиля ГАЗ, грузоподъемность машины 2,5 т. Погрузчик-стогометатель ПФ-0,5 широко применяется для скирдования сена и соломы, а также для погрузки в транспортные средства копен или рассыпного сена и соломы, силоса, навоза, угля и других сыпучих материалов. Погрузчик имеет сменные рабочие органы; грабельную решетку для грубых кормов, ковш для сыпучих материалов, вилы с накидной рамкой для навоза, приспособление ППУ-0,5 для рулонов прессованного сена и соломы. Грузоподъемность погрузчика 500 кг. Погрузчик-стогометатель ПФ-0,5 состоит из рам 8 и 11 (рис. 2.6), грабельной решетки 5, ковша 12, сталкивающей стенки 2, накидной решетки 4, гидроцилиндров 3, 6 и 9. Погрузчик-стогометатель ПФ-0,75 по конструкции аналогичен погрузчику-стогометателю ПФ-0,5, но имеет повышенную грузоподъемность – 750 кг. Комплексы машин для заготовки сена включают в себя набор необходимых технических средств для выполнения всех технологических операций на механизированной заготовке сена. Технические средства выбирают в соответствии с природно-климатическими условиями зоны страны, видом и урожайностью трав, потребностями хозяйства в кормах и условиями хранения сена. Весь процесс заготовки сена можно подразделить на две части. Первая часть включает работы по скашиванию трав и сбору их в валки. Эти работы выполняются при уборке сена косилками и граблями, которые могут быть однотипными для всех технологических комплексов. Вторая часть работ по заготовке сена – подбор из валков, транспортировка и закладка сена на хранение. Рис. 2.6. Погрузчик-стогометатель ПФ-0,5: 1 - зуб грабельной решетки; 2 – сталкивающая стенка; 3 – гидроцилиндр накидной решетки; 4 – накидная решетка; 5 – грабельная решетка; 6 – гидроцилиндр сталкивающей решетки; 7 – тяга; 8 – рама подъема; 9 - гидроцилиндр подъема; 10 - раскосы; 11 - опорная рама; 12 - ковш. Заготовленное в полевых условиях сено хранят в стогах, скирдах или сенохранилищах. Загружают сено в сенохранилища с помощью ленточных или пневматических транспортеров.

2.2.2. Уборка и закладка на хранение корнеклубнеплодов

Картофель, кормовая свекла, морковь, брюква, турнепс, земляная груша (топинамбур) и другие корнеклубнеплоды богаты витамином С и каротином, хорошо усваиваются и поедаются животными.
