Механизация животноводства (стр. 25 )

Кормораздатчик обеспечивает высокую производительность, хорошее качество смешивания и равномерную дозированную выдачу корма.

Кормораздатчик КС-3,5 предназначен для раздачи влажных кормовых смесей животным всех возрастных групп на откормочных свинофермах во всех климатических зонах нашей страны. Кроме влажных кормовых смесей он может раздавать полужидкие и сухие комбикорма. Загрузку кормораздатчика проводят в кормоцехе, сблокированном с основными производственными зданиями общей галереей. Чтобы корма при транспортировке к месту раздачи не расслаивались, их в бункере перемешивают. В зависимости от консистенции кормов норму выдачи регулируют шиберными заслонками.

Питание электроэнергией осуществляется при помощи токопроводящего электрического кабеля, намотанного на кабельный барабан. Обслуживает КС-3,5 один человек.

Самоходный кормораздатчик КСА-5Б снабжен аккумуляторным приводом. Его преимущества – маневренность, высокая производительность и хорошее качество выполнения технологического процесса, небольшая энергоемкость, невысокий уровень шума, отсутствие загазованности и сквозняков при раздаче корма. Кормораздатчик работает в моноблочных зданиях ферм и комплексов крупного рогатого скота промышленного типа с большой концентрацией животных, а также в коровниках с узкими кормовыми проходами. Один кормораздатчик может обслуживать до 600 голов скота. При вместимости кузова 5 м3 обеспечивается разовая выдача силоса, зеленой массы, измельченных грубых кормов 50 животным. Производительность на раздаче сенажа – до 20 т/ч, силоса – до 50 т/ч. Установленная мощность электродвигателей 6,2 кВт. Емкость аккумуляторной батареи 400 А-ч при напряжении 40 В.

2.6.3. Тракторные и автомобильные раздатчики

Тракторные и автомобильные раздатчики – эффективные средства транспортировки и раздачи кормов. Высокая мобильность, универсальность, надежность, простота применения и экономичность – вот основные факторы, обеспечивающие им широкое применение в коровниках павильонного типа с широкими кормовыми проездами, на откормочных и выгульно-кормовых площадках. Достоинством мобильных кормораздатчиков является то, что они совмещают доставку кормов с поля или от кормоцеха с транспортировкой вдоль фронта кормления и раздачей их по кормушкам. Эти машины можно использовать и при заготовке кормов в качестве саморазгружающихся транспортных средств с регулируемой производительностью.

Универсальные тракторные раздатчики КТУ-10, РММ-5, РЗМ-8Д, КУТ-ЗА получили наибольшее распространение на животноводческих фермах. Все они, кроме КУТ-ЗА, имеют широкий диапазон, регулирования скоростей продольного транспортера, вместимость кузова 5 ... 9,6 м3, грузоподъемность 2...3 т.

Рис. 2.35. Кормораздатчик КТУ-10А:

1 – днище кузова; 2 – задний борт; 3 – боковой борт; 4 – надставной борт; 5 – ограждающие щитки; 6 – боковина; 7 – блок битеров; 8 – щит-отражатель; 9 – передний борт; 10 – ящик для инструментов; 11 – поперечный транспортер; 12 – привод; 13 – тормозное устройство; 14 – телескопический вал; 15 – гидравлический механизм подъема дополнительного транспортера; 16 – ходовая часть; 17 – дополнительный наклонный транспортер; 18 – цепь; 19 – задний фонарь и указатель поворота.

Универсальный раздатчик кормов КТУ-10А (рис. 2.35) агрегатируется с трактором «Беларусь» любой модификации, рабочие органы раздатчика приводятся в действие от ВОМ трактора. Он раздает на ходу измельченные сочные и грубые корма в кормушки одновременно на две стороны (при необходимости и на одну).

Готовые корма загружают в раздатчик и транспортируют к месту раздачи. Двигаясь параллельно кормушкам, трактор одновременно приводит в движение продольный транспортер раздатчика, находящийся на дне кузова. Корма медленно перемещаются в переднюю часть раздатчика, разрыхляются битерами и попадают на поперечный транспортер, а оттуда в кормушки. Кормораздатчик оборудован наклонным транспортером, позволяющим загружать кормушки, расположенные на значительном расстоянии от него. При этом раздатчик может раздавать корма лишь на правую сторону.

Норму выдачи регулируют, изменяя скорость поперечного транспортера или скорость трактора. При раздаче кормов трактор работает на первой и второй скоростях. После окончания работы нужно очень тщательно очистить раздатчик от остатков кормов. Запрещается оставлять загруженный раздатчик на длительное время (более 1 ч).

Один кормораздатчик типа КТУ-10А может обеспечить подвозку и раздачу кормов для фермы на 300 ... 400 коров. При подвозке кормов с пастбищ, а также на крупных фермах и комплексах целесообразно иметь несколько раздатчиков.

С целью расширения функций кормораздатчика КТУ-10А для него выпускают два дополнительных комплекта оборудования: 1) комплект сменных частей для стационарного использования кормораздатчика на дозированном питании пневмотранспортеров (при загрузке кормохранилищ) и стационарных внутрифермских транспортеров для раздачи кормов; 2) приспособление для дозированной раздачи концентрированных сыпучих и гранулированных кормов (навесной бункер с барабанным дозатором).

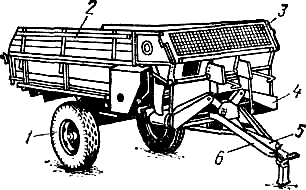

Рис. 2.36. Кормораздатчик РММ-5,0:

1 – ходовая часть; 2 – кузов; 3 – сетка; 4 – лоток; 5 – кардан; 6 – сница.

Кормораздатчик РММ-5,0 (рис. 2.36) используют в помещениях, имеющих узкие кормовые проходы. Этот одноосный раздатчик снабжен устройством для изменения ширины колеи, которым тракторист управляет со своего места во время движения агрегата при помощи гидросистемы. Благодаря этому колеса трактора могут быть расставлены на ширину от 1150 до 1500 мм, что позволяет применять раздатчик в помещениях с шириной кормового проезда от 1,4 до 1,9 м.

Вместимость бункера раздатчика 5 м3, управление всеми рабочими органами также осуществляется с места тракториста. Грузоподъемность раздатчика 1,75 т, а масса 1490 кг.

Норму выдачи кормов (силоса, свекловичного жома и др.) на одну сторону при двухсторонней раздаче в пределах 2,8 ... 23,8 кг/м регулирует тракторист с места. Агрегатируется раздатчик РММ-5 с тракторами Т-25 и ДТ-20.

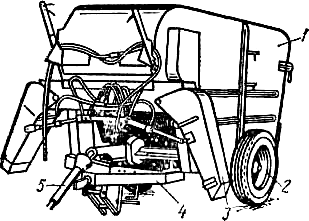

Рис. 2.37. Кормораздатчик КУТ-3,0А: 1 – кузов; 2 – ходовая часть; 3 – выгрузной лоток; 4 – рама; 5 – кардан.

Раздатчик кормов КУТ-З.0А (рис. 2.37) агрегатируется с трактором типа «Беларусь». Его используют для раздачи концентрированных кормов, измельченной зеленой массы, измельченных корнеклубнеплодов и комбинированных смесей на фермах крупного рогатого скота, на свиноводческих и птицеводческих фермах, в летних лагерях. Конструкция раздатчика позволяет применять его в качестве смесителя кормов и различных добавок, а затем перевозить и раздавать их. Вместимость бункера раздатчика 3 м3, грузоподъемность 3 т.

Применение на фермах универсальных средств раздачи кормов наиболее целесообразно как с зоотехнической, так и с экономической точек зрения. Они позволяют одной и той же машиной механизировать процесс раздачи кормов при любой разновидности рационов для различных видов животных, вследствие чего коэффициент использования рабочего времени универсальных кормораздатчиков значительно выше, а затраты на их приобретение и эксплуатацию ниже по сравнению с машинами, предназначенными для выдачи кормов немногих видов.

Рис 2.38. Кормораздатчик КРС-1,0:

1, 5 – шнеки; 2 – бункер; 3 – рама; 4 – ходовая часть.

Раздатчик кормов КРС-1,0 (рис. 2.38) раздает сухие и полужидкие корма на свиноводческих и откормочных фермах крупного рогатого скота.

Прицепной раздатчик-смеситель кормов РПС-10 (рис. 2.39 а) используют на откормочных площадках крупного рогатого скота, а также на молочных фермах с кормовым проходом шириной не менее 2,2 м и кормушками высотой не более 750 мм. Он служит для приема компонентов корма из загрузочных средств, транспортировки, смешивания и раздачи кормосмесей в кормушки, Машина агрегатируется с тракторами МТЗ-80, МТЗ-82.

Автомобильный раздатчик-смеситель кормов АРС-10(рис. 2.39 б) смонтирован на шасси ЗИЛ, его применяют в основном на откормочных площадках крупного рогатого скота на 5, 10 и 20 тыс. мест, а также на молочных комплексах, где ширина кормового прохода не менее 3 м. Раздатчики АРС-10 и РСП-10 различаются лишь устройством ходовой части и привода рабочих органов.

Корма в раздатчик-смеситель загружают из весового бункера кормоприготовительного отделения или при помощи погрузчиков (ПЭ-0,8Б, ПУ-0,5 и др.). В процессе загрузки и транспортировки к месту выдачи компоненты кормов тщательно перемешиваются.

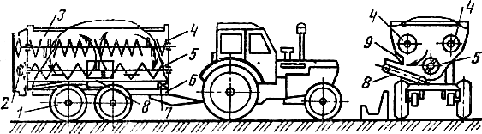

Рис. 2.39. Технологическая схема работы раздатчиков-смесителей кормов: а - прицепного РПС-10; б – автомобильного АРС-10;

1 – ходовая часть; 2 – механизм привода; 3 – кузов; 4 – верхние шнеки; 5 – нижний шнек; 6 – рама; 7 – весоизмерительное устройство; 8 – выгрузной транспортер; 9 – заслонка.
