Технология ремонта и технического обслуживания электрических сетей (стр. 48 )

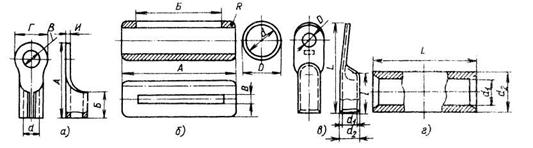

Рис. 4.15. Соединительные гильзы и наконечники;

а - медный наконечник типа П; б - медная соединительная гильза для пайки; в - медный наконечник, закрепляемый опрессовкой; г - медная гильза, закрепляемая опрессовкой.

Таблица 4.93. Размеры медных гильз для пайки [22].

Сечение жил, мм2	Размеры, мм (рис. 4.15,6)
D	d	А	Б	В	R
16	8	6	50	35	3	4
25	9	7	50	35	3	4
35	12	9	50	35	6	4
50	13	10	60	35	6	6
70	15	12	60	35	6	6
95	18	14	70	40	6	6
120	19	16	70	40	6	6
150	22	18	80	40	9	8
185	24	20	80	40	9	8
240	26	22	80	45	9	8

Таблица 4.94. Наконечники медные, закрепляемые опрессовкой.

Сечение жил кабеля, мм2	Размеры, мм (рис. 4.15, в)
L	l	d1	d2	D
6	32	12	4	6	4,3; 5,3; 6,4
10	40	14	5	8	5,3; 6,4; 8,4
16	40	14	6	9	6,4; 8,4
25	50	20	8	11	6,4; 8,4; 10,5
35	63	24	10	13	8,4; 10,5; 13
50	63	24	11	14	8,4; 10,5; 13
70	65	26	13	16	10,5; 13
95	75	32	15	19	10,5; 13
120	81	32	17	22	13
150	90	34	19	25	13; 17
185	95	38	21	27	13; 17
240	105	38	24	32	17; 21

Для ремонта сухих заделок необходимо удалить обесцвеченные или растрескавшиеся ленты, проверить бумажную изоляцию на отсутствие влаги и наложить новые ленты, укрепив их бандажами. Рекомендации по применению способов оконцевания, соединения и ответвления алюминиевых жил кабелей до 10 кВ приведены в табл. 4.90, а медных жил - в табл. 4.91.

Соединительные гильзы и наконечники показаны на рис. 4.15, а их размеры приведены в табл. 4.92 - 4.95.

Для соединения и оконцевания медных и алюминиевых жил широко применяются различные прессы, выпускаемые промышленностью. Для опрессовки выбирают соответствующие наконечники или гильзы (табл. 4.94, 4.95), пуансоны и матрицы. С концов жил снимают изоляцию на длину цилиндрической части наконечника или на половину длины гильзы. Секторные однопроволочные жилы скругляют с помощью прессов или клещей для скругления, многопроволочные жилы - с помощью плоскогубцев.

Таблица 4.95. Выбор гильз для медных и алюминиевых жил, соединяемых опрессовкой (рис. 4.15,г).

Сечение жил кабеля, мм2	Размеры гильз для медных жил, мм	Размеры гильз для алюминиевых жил, мм
Типоразмер	d2	d1	L	Типоразмер	d2	d1	L
16	16-6	9	6	30	16-5,3	10	5,3	60
25	25-8	11	8	40	25-7,1	12	7,1	63
35	35-10	13	10	50	35-8	14	8	71
50	50-11	14	11	50	50-9	16	9	71
70	70-13	16	13	53	70-11 70-12	18 18	11 12	80 80
95	95-15	19	15	67	95-13	20	13	85
120	120-17	22	17	67	120-14	22	14	100
150	150-19	25	19	67	150-16 150-17	24 24	16 17	100 100
185	185-21	27	21	75	185-18 185-19	26 26	18 19	100 100
240	240-24	32	24	75	240-20 240-22	28 30	20 22	110 120

Для алюминиевых жил применяют алюминиевые трубчатые гильзы и трубчатые алюминиевые наконечники типа ТА или ТАМ (медная контактная часть). Внутреннюю часть наконечников и гильз протирают, зачищают и смазывают кварцевой пастой. Также подготавливают и жилы, после чего на них надевают наконечники или гильзы. Опрессовку выполняют для наконечников в один прием двузубым инструментом, в два приема - однозубым инструментом; гильзу опрессовывают в два приема двузубым инструментом и в четыре приема - однозубым инструментом.

Оконцевание алюминиевых однопроволочных жил выполняют также с помощью пиротехнических прессов ППО-95 и ППО-240; пуансоны и матрицы подбираются по сечениям жил. Изоляцию с жил снимают на длине 45 мм для кабелей сечением 25 мм2; 50 мм для 35 - 95 мм2; 55 мм для 120-240 мм2.

Для опрессовки медных жил применяют медные гильзы и медные трубчатые наконечники. Жилы, гильзы и наконечники защищают. На жилах наконечники опрессовываются одним вдавливанием, а гильза - одним с каждой стороны.

Разъемная форма для пайки алюминиевых жил кабелей до 10 кВ приведена на рис. 4.16, а ее размеры - в табл. 4.96.

Наиболее распространенными способами соединения и оконцевания жил кабелей до 10 кВ являются пайка и опрессовка, т. е. способы, которые можно применить как при ремонте кабельных линий, так и в РУ.

Пайка осуществляет соединение жил между собой и между жилой с наконечником с помощью расплавленного припоя. Многопроволочные жилы для облегчения надевания на них наконечников, гильз или стальных форм обжимают с помощью универсальных плоскогубцев. Однопроволочные жилы скругляют с помощью прессов или специальных обжимных клещей. С концов жил снимают изоляцию на длине половины гильзы или стальной формы плюс 10 мм.

Медные жилы паяют между собой в медных облуженных гильзах оловянно-свинцовыми припоями с применением флюсов путем сплавления припоя непосредственно или путем налива расплавленного припоя в гильзы. При сплавлении припоя пламенем горелки нагревают гильзу с введенными в нее облуженными медными жилами и обильно смазанными флюсом, затем вводят палочку припоя в пламя горелки и заполняют гильзу расплавленным припоем. При втором способе стальной ковш с припоем в количестве 8 - 10 кг разогревают до температуры 245 - 270 °С и устанавливают под местом пайки. Металлической ложкой припой из ковша заливают несколько раз в гильзы, тем самым разогревая их до температуры припоя.

Рис. 4.16. Разъемная форма для пайки алюминиевых жил кабелей до 10 кВ.

Таблица 4.96. Размеры разъемных форм для пайки алюминиевых жил кабелей до 10 кВ.

Сечение жил, мм2	Размеры, мм (рис. 4.16)
D	d	а	б	в	L	l
16	19	1	15	11	15	60	20
25	21	9	17	13	17	60	20
35	22	10	18	14	18	60	20
50	23	11	19	15	19	60	20
70	25	13	21	17	21	60	20
95	27	15	23	19	23	70	30
120	29	17	25	21	25	70	30
150	30	18	26	22	26	70	30
185	33	21	29	25	29	80	40
240	36	23	32	28	32	80	40

Алюминиевые жилы между собой паяют цинко-оловянным или оловянно-медно-цин-ковым припоем. Жилы перед пайкой подготавливают либо ступенчатой разделкой по повивам для соединения в гильзах, либо в стальных формах со срезом жилы под углом 55°. Жилы однопроволочного исполнения подготавливают только со срезом под углом 55° (рис. 4.17).
