Порядок проведения механических испытаний изолирующих лестниц, рассчитанных на одного электромонтера, следующий.
При статических испытаниях лестницу подвешивают вертикально и с помощью укрепленного на нижней ступени каната оттягивают таким образом, чтобы она образовала с вертикалью угол около 40 . На четвертую снизу ступеньку лестницы кладут на 5 мин груз массой 125 кг. При динамических испытаниях лестницу нагружают, как при статических испытаниях, и дополнительно придают ей колебательные движения, для чего контрольный груз поднимают вверх на 100 мм и свободно отпускают. Испытания проводят пятикратно. Механические испытания считаются удовлетворительными, если не возникло трещин, поломок, деформаций ослабления креплений и т. п.
Экранирующие комплекты для работ под напряжением. Экранирующие комплекты совместно со специальной технологической оснасткой обеспечивают необходимую безопасность проведения работ под напряжением.
Назначение экранирующих комплектов для работ под напряжением — индивидуальная защита персонала от воздействия электрического поля промышленной частоты и сопутствующих факторов при работах с непосредственным касанием проводов ВЛ
110 — 750 кВ или на потенциале земли, например на траверсе опоры ВЛ.
Экранирующие комплекты обеспечивают защиту от непосредственного воздействия электрического поля; воздействия токов смещения, проходящих через тело человека; воздействия импульсных токов, имеющих место в момент переноса потенциала с провода ВЛ на экранирующий комплект и с экранирующего комплекта на средства технологической оснастки.
Экранирующие комплекты обеспечивают снижение влияющих факторов до следующих допустимых уровней, которые имеют место при работах без экранирующего комплекта в электрическом поле с напряженностью Е <= 5 кВ/м:
напряженности электрического поля на поверхности тела человека до 75 кВ/м;
тока смещения, проходящего через тело человека, до 60 мкА;
максимального значения заряда, протекающего через тело человека в момент переноса потенциала провода на экранирующий комплект, до 0,27 мкКл.
Разность потенциалов между экранирующим комплектом и телом человека не превышает 20 В.
Защитные свойства экранирующих комплектов характеризуют коэффициентами экранирования по напряженности поля Kе и по току смещения К].
Коэффициент Ке показывает, во сколько раз экранирующий комплект снижает напряженность электрического поля в данной точке на теле человека, а коэффициент K1 — во сколько раз он снижает ток смещения.
Отечественные экранирующие комплекты имеют коэффициенты экранирования КЕ => 20 и К1=>100.
Конструкция экранирующих комплектов и материалы, из которых они выполняются, разработаны с учетом требований, предъявляемых к их защитным свойствам и гигиеническим характеристикам.
Отечественные экранирующие комплекты для работ под напряжением с непоcредственным касанием токоведущих частей на ВЛ 330-750 кВ (рис. 4.54) выпускаются серийно в соответствии с техническими условиями ТУ 17 РСФСР 06-02-116-85; изготовитель — Дом моделей специальной и рабочей одежды Минлегпрома РСФСР. В комплект поставки входят: куртка, брюки, накасник1, перчатки трикотажные (2 — 5 пар), экран для лица. Экранирующий комплект
1 Экранирующий накасник при использовании капюшона может не применяться.

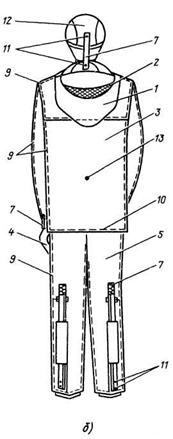

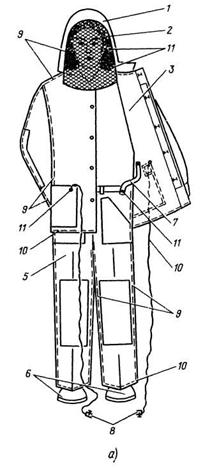

Рис. 4.54. Экранирующий комплект для работ под напряжением:
а — вид спереди; б — вид сзади (с откинутым капюшоном); 1 — экранирующий капюшон; 2 — экран для лица; 3 — экранирующая куртка; 4 — экранирующие перчатки; 5 — экранирующие брюки; б — экранирующая обувь; 7 — контактные выводы и перемычки; 8 - проводники с зажимами; 9 - основные каналы повышенной проводимости; 10 — дополнительные каналы повышенной проводимости; 11 — контактные кнопки; 12 — экранирующий накасник; 13 - измерительный зажим для контроля состояния ткани применяется только совместно с экранирующей обувью: специальной кожаной (ботинки) по ТУ 17-06-82-83 (изготовитель - Винницкое ПО им. Щорса);
специальной резиновой формовой (сапоги или полусапоги) по ТУ 38.106.419 — 82 (изготовитель — Московское ПО «Красный богатырь»);
специальной резиновой формовой (галоши, надеваемые на валенки) по ТУ 38.106.419-82 (изготовитель — Томский завод резиновой обуви).
Основные параметры и размеры экранирующих костюмов (куртка и брюки) соответствуют данным, приведенным в табл. 4.131.
При заказе указываются типовые размер и рост, соответствующие интервалу, в котором находятся фактические данные конкретных лиц, использующих экранирующие комплекты. Параметры экранирующей обуви такие же, как обуви обычного назначения. Накасники и экраны для лица изготовляются одного размера.
Все элементы экранирующего комплекта выполнены из электропроводящей ткани, основу которой составляют электропроводящие нити, образующие сетку; в состав электропроводящей ткани входят также хлопчатобумажные нити.
Таблица 4.131. Размеры экранирующих костюмов
Рост типовой фигуры человека, см | Интервал роста человека, см | Обхват груди типовой фигуры человека, см | Интервал обхвата груди человека, см |
158, 164 170, 176 182, 188 | 155-166,9 167-178,9 179-191 | 88,92 96,100 104,108 112,116 120,124 | 86-93,9 94-101,9 102-109,9 110-117,9 118-126 |
По ТУ 17 РСФСР 06-02-116-85 выпускаются экранирующие комплекты двух типов:
типа А — экранирующий комплект, выполненный из ткани с применением нитей КЭН и вискозы, снабженный каналами повышенной проводимости;
типа Б — экранирующий комплект, изготовленный из ткани, выполненной из нитей медной мишуры 2%-ного серебрения, нитей КЭН и вискозы (образец 658).
Экранирующий комплект типа А может использоваться при работах под напряжением с непосредственным касанием токоведущих частей на ВЛ 330-500 кВ (на ВЛ 750 кВ применять не рекомендуется); при работах в зоне влияния (Е > 5 кВ/м) на потенциале земли.
Экранирующий комплект типа Б может использоваться при работах под напряжением с непосредственным касанием токоведущих частей на ВЛ 330 — 750 кВ; при работах в зоне влияния на потенциале земли.
Конструкция экранирующих комплектов типов А и Б практически идентична. Куртка выполнена с изолирующей подкладкой из хлопчатобумажной ткани. Имеет центральную бортовую потайную застежку и втачной капюшон. Снабжена контактными выводами на нижнем воротнике (для гальванического соединения с накасником) и на рукавах (для гальванического соединения с перчатками). С изнаночной стороны полочек куртки предусмотрены два контактных вывода для гальванического соединения с брюками. Внутри боковых карманов располагаются спецкарманы с гибкими медными проводниками, соединенными с электропроводящей основой ткани куртки. На концах проводников
имеются струбцины. Один из гибких проводников предназначен для соединения со штангой для переноса потенциала на средства технологической оснастки, другой — для соединения с монтерской кабиной или штангой для переноса потенциала провода на экранирующий комплект.
На верхнем внешнем накладном кармане нашита эмблема «Для работ под напряжением — ЭП».
На левой полочке и на спинке куртки экранирующего комплекта типа А установлены полукнопки для измерения сопротивления ткани экранирующих комплектов в процессе эксплуатации.
Капюшон по лицевому вырезу стягивается тесьмой. Там же расположены четыре контактных вывода в виде полукнопок для пристегивания экрана для лица. Средняя часть капюшона выполнена из электропроводящей сетки.
Накасник надевается на каску обычного назначения, для чего снабжен стягивающей эластичной лентой. Контактный вывод накасника предназначен для гальванического соединения с курткой.
Экран для лица выполнен из электропроводящей сетки с ячейкой до 5 мм. Снабжен четырьмя полукнопками для гальванического соединения с капюшоном.
Перчатки из трикотажного волокна имеют контактный вывод с полукнопкой для гальванического соединения с рукавами куртки. Снабжены трикотажной подкладкой из хлопчатобумажных нитей.
Брюки выполнены с изолирующей подкладкой из хлопчатобумажной ткани. Снабжены полукнопками для гальванического соединения с контактными выводами куртки. Задние половинки имеют контактные выводы, закрепленные на уровне колена. Для соединения с обувью контактные выводы имеют полукнопки. Подошва ботинок изготовлена из электропроводящей резины и гальванически соединена с межподкладкой (сеткой из электропроводящих нитей) и полукнопками на заднике ботинка.
Сапоги (полусапоги) и галоши целиком выполнены из электропроводящей резины. Контактные полукнопки расположены в верхней части голенища сапог (полусапог), а у галош — на заднике.
Кроме серийно выпускаемых комплектов в энергосистемах применяются экранирующие комплекты, изготовляемые во Всесоюзном центре по работам под напряжением (г. Винница). Они включают экранирующий комбинезон с капюшоном, экран для лица, экранирующие перчатки и
экранирующие носки. Экранирующий комбинезон изготовляется из полотна, в состав которого включены проводящие нити из медной мишуры 2%-ного серебрения и хлопчатобумажные нити. Комбинезон снабжен изолирующей подкладкой. Продольные наружные швы капюшона, рукавов и штанин с внешней стороны обшиты электропроводящей лентой, увеличивающей надежность электрических контактов.
Экранирующие перчатки по ТУ 17 УССР 13-32-4-84 и экранирующие носки по ТУ 17 УССР 13-33-05-84 выполнены трикотажными. Все элементы экранирующего комплекта гальванически соединяются посредством электропроводящих лент, нашитых с внешней стороны на рукава и штанины.
Эксплуатация экранирующих комплектов должна производиться с соблюдением требований Инструкции по эксплуатации, утвержденной Управлением по технике безопасности и промышленной санитарии Минэнерго СССР.
Продолжительность работ в экранирующих комплектах не должна превышать допустимой, приведенной ниже:
Температура окружающего воздуха, °С. . До +25 +30+35 +42
Время работы в комплекте, ч не ограничивается 3 1,5 1
|
