Рис. 4.28. Концевая заделка КВЭ для кабелей с бумажной изоляцией с применением съемной формы: 1 - наконечник; 2 - подмотка из ленты; 3 - трубка; 4 - изоляция жилы; 5 - эпоксидный корпус; 6 - подмотка из липкой поливинилхлоридной ленты; 7 - бандаж из пряжи; 8 - поясная изоляция; 9 - провод заземления; 10 - проволочный бандаж; 11 - подмотка для ленты; 12 - наконечник провода заземления.

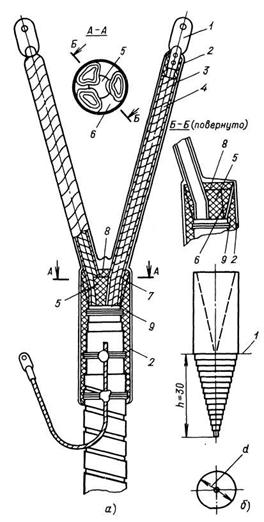

Рис. 4.29. Концевая заделка КВсл: а - общий вид заделки КВсл; 1 - наконечник; 2 - подмотка из поливинилхлоридных лент; 3 - подмотка из лент ЛЭТСАР; 4 - бумажная изоляция жилы; 5 - центральный уплотнительный конусный вкладыш; 6 - боковой уплотнительный конусный вкладыш; 7 - бандаж из ленты ЛЭТСАР; 8 - крестообразная уплотнительная подмотка; 9 - герметизирующая подмотка; б - образование конусного уплотнительного вкладыша: 1 - линия среза.
Монтаж концевых заделок внутренней установки из самосклеивающихся лент типа КВсл показан на рис. 4.29.
Таблица 4.118. Выбор заделок типа КВсл.
Тип заделки | Сечение жил кабеля, мм2 (рис, 4.29, а) | Размеры уплотнительных конусов, мм (рис. 4.29, б) | ||||
1 кВ | 6 кВ | 10 кВ | Высота конуса | Диаметр основания конуса | ||
центрального | бокового | |||||
КВсл-1 | 6-95 | 10-70 | 16-50 | 30 | 10 | 6 |
КВсл-2 | 120-185 | 95-150 | 70-120 | 30 | 12 | 8 |
КВсл-3 | 240 | 185-240 | 150-240 | 30 | 15 | 10 |
Таблица 4.119. Технология монтажа заделок КВсл.
Операция | Технология |
Разделка кабеля | Конец кабеля длиной 1,5 м распрямляют и разделывают, длина жил в разделке должна быть не менее 150 мм для 1 кВ, 250 мм для 6 кВ, 400 мм для 10 кВ; ширина оболочки 50 мм, поясной изоляции 25 мм |
Заземление разделки | Провод заземления припаивают к оболочке и броне кабеля, а другой конец оконцовывают наконечником для присоединения его к опорной конструкции |
Оконцевание жил Подмотка жил | Оконцовывают жилы наконечниками Поверхности оболочек, поясной изоляции, изоляции жил и наконечников обезжиривают. На оболочку и наконечник наносят тонкий слой лака КО-916. Накладывают двухслойную подмотку лентой ЛЭТСАР на жилы от поясной изоляции, до контактной части наконечника. Ленту накладывают с 50%-ным перекрытием и вытягивают до 70% первоначальной ширины. Между изоляцией и наконечником выполняют выравнивающую подмотку |
Наложение уплотнительных конусов | В корешке разделки устанавливают уплотнительные центральный и боковые конусы из ленты ЛЭТСАР для заполнения промежутков между жилами. Конусы выматывают без натяжки до необходимого диаметра, затем выдавливают на 30 мм и обрезают. На концы накладывают слой лака КО-916 и вставляют в корешок |
Наложение бандажи-рующей подмотки | Жилы с помешенными между ними конусами сжимают в пучок и накладывают бандаж лентой ЛЭТСАР в 30 мм от поясной изоляции. Бандажирующая подмотка необходима для заполнения щелей в корешке заделки. Лентой ЛЭТСАР выполняют виток вокруг одной жилы, после чего переходят на другую, затем на следующую и так подматывают до устранения щелей в корешке |
Наложение подмотки на корешок | Трехслойную подмотку лентой ЛЭТСАР с 50%-ным перекрытием накладывают на 30 мм участка жил, сжатых в пучок, на ступени поясной изоляции, оболочки и с заходом на 20 мм на наружные покровы кабеля. В процессе намотки ленту вытягивают так, чтобы ширина ее составляла 70% исходной |
Подмотка из лент ПВХ | Однослойную подмотку из липкой поливинилхлоридной ленты с 50%-ным перекрытием накладывают поверх ленты ЛЭТСАР на жилах в корешке и по ступени оболочки |
Заделки типа КВсл предназначены для оконцевания кабелей с бумажной изоляцией на напряжение до 10 кВ внутри сухих помещений при разностях уровней между высшей и низшей точками кабеля на трассе до 10 м. Данные для выбора заделок и технология выполнения приведены в табл. 4.118 и 4.119.
Концевая заделка КВС (свинцовая перчатка) показана на рис. 4.30, а в табл. 4.120 - 4.122 приведены данные для ее выбора и технология монтажа. Концевые заделки типа КВС применяют для кабелей с бумажной изоляцией до 10 кВ внутри помещений и в наружных установках при условии защиты заделки от попадания атмосферных осадков.
Рис. 4.30. Концевая заделка КВС:
1 - броня кабеля; 2 - бандаж из стальной проволоки; 3-оболочка кабеля; 4 — провод заземления; 5 — место пайки перчатки к оболочке; 6 — поясная изоляция кабеля; 7 — ниточный бандаж; 8 — свинцовая перчатка; 9 — заливочный состав; 10 — жила в заводской-изоляции с однослойной подмоткой из ленты; 11 — однослойная подмотка из ленты; 12 — подмотка внутри пальцев и на выходе из них; 13 — уплотнительно-выравнивающая подмотка; 14 — поверхностная подмотка на жилах; 15 — бандаж из крученого шпагата; 16 — жила в заводской изоляции; 17 — выравнивающая подмотка; 18 — оголенный участок жилы; 19 — кабельный наконечник
Таблица 4.120. Выбор свинцовых перчаток КВС
Тип перчатки | Сечение жил кабеля, мм2 | Размеры разделки, мм (рис. 4.30) | ||||||
1 кВ | 6 кВ | 10 кВ | оболочки | пояска | D | Я | к | |
КВС-1 КВС-2 КВС-3 КВС-4 КВС-5 КВС-6 | До 16 25-35 50-70 95-120 150-240 - | 10-25 35-50 70-95 120-150 185-240 | - 6 25 35-50 70-120 150-240 | 50 65 70 80 80 80 | 15 20 25 25 25 25 | 20 20 30 40 50 50 | 5 5 10 10 10 10 | 15 20 25 30 30 30 |
Таблица 4.121. Выбор исполнения заделки КВС и число слоев ленты в подмотке
Напряжение кабеля, | Толщина подмотки | Исполнение заделки при разности уровней, м | Число слоев ленты при сечении жилы, мм2 | |||||||||||
кВ | 2 | 3-4 | 5 | 6 | 7-8 | 9-10 | 11-15 | 16-20 | До 6 | 10 | 16-70 | 95-185 | 240 | |
1 6 10 | Нормальная Усиленная Нормальная Усиленная Нормальная Усиленная | I I I I I I | II I I I I I | II II II I II I | - II II I II I | - II II II II I | - II - II - II | - - - II - II | - - - - - II | 2 4 - - - - | 2 4 2 4 - - | 2 4 2 4 2 4 | 3 6 3 6 2 4 | 4 8 3 6 2 4 |
Таблица 4.122. Технология монтажа свинцовых перчаток
Операция | Технология |
Разделка кабеля Изолирование жил | Производят разделку кабеля Подмотку из лакотканевой ленты (нарезанной по диагонали) с 50 %-ным перекрытием накладывают на каждую жилу, начиная от поясной изоляции и с заходом на оголенный участок жилы на 5 мм и закрепляют бандажом из ниток. Поверхность подмотки покрывают лаком. Накладывают поверх подмотки еще один слой подмотки на кабель до 1 кВ, два слоя — 6 кВ и три слоя — 10 кВ, начиная от корешка, и на участки жил, которые будут проходить через пальцы перчатки. Подмотка должна выступать из пальцев не менее чем на 15 мм для 1 кВ, 20 мм для 6 кВ и 30 мм для 10 кВ. Каждый последующий слой покрыт |
Операция | Технология |
Установка перчатки Заливка перчатки Оконцевание кабеля Наложение уплотнительно-выравнивающей подмотки Наложение поверхностной подмотки Наложение бандажей Покрытие лаком | Свинцовую перчатку с предварительно суженной нижней частью и прорубленным сбоку отверстием надевают на разделку и припаивают к оболочке Места выхода жил из пальцев временно уплотняют подмоткой из любых лент. Кабель с перчаткой переводят в горизонтальное положение и заливают составом МБМ или КФМ. Перчатку перед заливкой прогревают до 50 °С. Запаивают заливочное отверстие и удаляют временную подмотку. При невозможности перевода кабеля с перчаткой в горизонтальное положение заливку производят через пальцы Производят оконцевание жил кабеля наконечниками На жилах под наконечниками выполняют выравнивающую подмотку из ленты ПВХ, в местах выхода жил из пальцев и входа жил в наконечники — из лакотканевой ленты. Длина конусной подмотки 15 мм для сечения жил 16 мм2, 20 мм для 25 мм2, 25 мм для 35 — 50 мм2, 30 мм для 70 мм2, 35 мм для 95 мм2, 40 мм для 120 мм2, 45 мм для 150 мм2, 50 мм для 185 мм2, 55 мм для 240 мм2 Поверхностную подмотку из ПВХ или лакотканевой ленты накладывают на жилы с заходом на 2/3 длины пальцев и 2/3 длины цилиндрической части наконечников. Число слоев лент зависит от типа подмотки. Каждый последующий слой должен перекрывать предыдущий на 5 мм. Каждый слой лакотканевой ленты покрывается лаком Бандажи из шпагата накладывают в местах выхода жил из пальцев и ввода их в наконечники, они должны заходить за поверхностные подмотки жил Наружную поверхность подмоток жил покрывают тремя слоями лака для лакотканевых лент, а затем тремя слоями битумного лака БТ-99 |
Длина разделанных жил должна быть не менее 150 мм для 1 кВ, 250 мм для 6 кВ и 400 мм для 10 кВ. Заделки типа КВС могут быть следующих исполнений: I - с подмоткой из липкой ленты ПВХ, II — с подмоткой из лакоткани ЛХМ-105 толщиной 0,2 мм.
|
