Подвесной монтерский стул с электромонтером подводят к гирлянде. С помощью стяжного устройства электромонтер, находящихся у провода, заменяет дефектный элемент гирлянды (рис. 4.33); при этом нижний захват устройства для замены должен устанавливаться на изолятор, находящийся не выше уровня верхних проводов расщепленной фазы.
Подъем и установку отремонтированной гирлянды изоляторов производят в обратной последовательности.

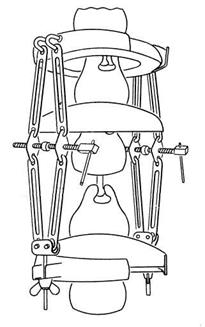

Рис. 4.33. Приспособление для замены дефектных изоляторов в поддерживающей изолирующей подвеске (вайма)
Разрешается производить замену первого изолятора поддерживающей гирлянды, считая от траверсы, без опускания гирлянды. При этом последовательность операций следующая. С помощью подвесного монтерского стула, подвешенного на полимерном изоляторе, доставляют электромонтера к проводу.
Замену первого изолятора, считая от траверсы, производят с использованием лебедки с изолирующим ремнем и стропа, закрепляемого под тарелку второго изолятора. До момента наложения стропа электромонтер, находящийся на траверсе, используя специальный трап, с помощью штанги переносит на шапку третьего изолятора потенциал земли (траверсы).
При проведении работ на проводе в пролете ВЛ последовательность операций следующая.
Два электромонтера поднимаются по стойке опоры. Один из них устанавливает на траверсе блок с бесконечным канатом, а другой устанавливает на стойке опоры на уровне подвески проводов блок, с пластмассовым роликом. Бесконечным канатом на траверсу поднимают и закрепляют с помощью захватов следующие приспособления: длинностержневой изолятор с гладкой поверхностью с укрепленным на нижнем конце блоком с пластмассовым роликом и изолирующим канатом, пропущенным через этот блок; полимерный изолятор с цепью-удлинителем на верхнем конце и подвесным монтерским стулом, укрепленным на нижнем конце.
Электромонтера доставляют к проводу При помощи изолирующих канатов, блока и длинностержневого стеклопластикового изолятора с гладкой поверхностью на провод навешивают тележку для перемещения по проводам, в которую из подвесного монтерского стула пересаживается электромонтер на время производства работ в пролете ВЛ (при работах в пролете ВЛ строп монтерского предохранительного пояса крепится к тележке), при этом тележка удерживается с помощью тормозного каната электромонтерами с земли. В пролете тележку перемещают электромонтеры с земли с помощью двух изолирующих канатов.
Ремонт и замену распорок в пролете ВЛ, а также снятие набросов с провода производит электромонтер, находящийся в тележке для перемещения по проводам. При необходимости в тележку для перемещения по проводам при помощи изолирующего каната подаются с земли необходимые устройства, приспособления, инструмент и элементы арматуры.
Ремонт провода и установка ремонтных муфт производятся с использованием ручного гидравлического пресса.
Специальные требования обеспечения безопасности работ. Выполнение работ под напряжением допускается при условии обеспечения в процессе работы расстояния промежутка провод — стойка опоры не менее 6 м (при отклонении изолирующей подвески под действием ветра). Максимальная скорость ветра, при которой допускается производить работу под напряжением (но не более 10 м/с), должна быть указана в технологических картах на производство работ применительно к конкретным типам опор ВЛ 750 кВ.
При подъеме и спуске различных приспособлений и инструментов с помощью изолирующего полипропиленового каната минимальное расстояние от провода до изолирующего полипропиленового каната должно быть не менее 1 м.
Бесконечный канат, выполненный из капрона или с примесью натурального волокна, может применяться для подъема различных приспособлений и инструментов только при удалении от токоведущих частей не менее чем на 5 м.

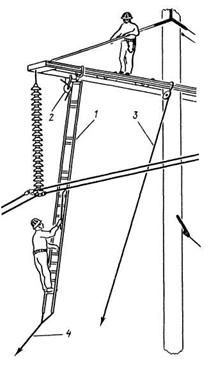

Рис. 4.34. Схема производства работ и размещения изолирующих средств и приспособлений при работах под напряжением по ремонту и замене поддерживающих изолирующих подвесок ВЛ 330 кВ (по технологии ГДР):
1 — изолирующая подвесная лестница; 2 — блок с изолирующим роликом; 3 — изолирующий (полипропиленовый) канат; 4 — изолирующий канат для перемещения лестницы
Метод ремонта под напряжением ВЛ 330 кВ (технология ГДР). На ВЛ 330 кВ под
напряжением выполняют следующие виды работ:
замену гирлянд изоляторов или отдельных изоляторов в поддерживающих гирляндах, поддерживающих зажимов и сцепной арматуры на металлических и железобетонных опорах всех типов ВЛ 330 кВ;
работы на проводе в промежуточных пролетах, в том числе замену дистанционных распорок расщепленных проводов, установку бандажей, ремонтных муфт, гасителей вибрации, снятие набросов с проводов.
Основные положения по технологии производства работ. Подъем электромонтера к проводу производят с помощью жесткой изолирующей подвесной лестницы, укрепляемой на траверсе опоры, и изолирующих (полипропиленовых) канатов (рис. 4.34).

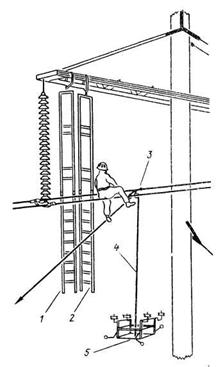

Рис. 4.35. Схема подъема тележки для работ под напряжением на проводе в пролете ВЛ:
1, 2 — изолирующие подвесные лестницы; 3 — роликовое устройство для подъема тележки на провода; 4 — изолирующий (полипропиленовый) канат; 5 — тележка для передвижения по проводам
При производстве ремонтных работ в пролете ВЛ 330 кВ используют тележку, которую устанавливают на провода у поддерживающей гирлянды в непосредственной близости от изолирующей лестницы (рис. 4.35). Для подъема тележки к проводам ВЛ применяют специальное роликовое устройство, которое предварительно устанавливает на проводе электромонтер с изолирующей лестницы. Тележку поднимают с земли с помощью изолирующего каната.
При замене дефектных изоляторов в поддерживающей изолирующей подвеске последовательность операций следующая.
На земле на специальных стойках собирают изолирующую лестницу. На тетивы изолирующей лестницы и на длинностержневой изолятор для восприятия веса провода (изолирующую тягу) наносят гидрофобную кремнийорганическую смазку. К изолирующей лестнице крепятся страховочный канат (изолирующий) с карабинами и изолирующий канат для перемещения лестницы.
Один электромонтер поднимается по стойке опоры или с помощью телескопической вышки, установленной у стойки опоры, на траверсу, закрепляет там два блока и пропускает через них изолирующий канат с грузом на конце. С помощью изолирующего каната на траверсу поднимают и закрепляют дополнительный блок для подъема и спуска гирлянды изоляторов, а затем стяжной винт с вспомогательной траверсой. С помощью изолирующего каната на траверсу поднимают изолирующую лестницу и закрепляют ее и страховочный канат за траверсу на расстоянии 1 м от места крепления гирлянды. От раскачивания лестницы при подъеме ее удерживает электромонтер на земле с помощью изолирующего каната.
Электромонтер, одетый в экранирующий комплект, предназначенный для работы под напряжением на токоведущих частях, поднимается по стойке опоры или с помощью телескопической вышки вдоль стойки опоры до нижнего уровня изолирующей лестницы. Нижнюю часть изолирующей лестницы с помощью изолирующего каната подводят к стойке опоры, и на нее переходит электромонтер в экранирующем комплекте. До перехода на изолирующую лестницу электромонтер крепит строп своего предохранительного пояса к страховочному канату на лестнице.
Электромонтеры, стоящие на земле, изолирующим канатом подводят изолирующую лестницу к проводу и закрепляют ее в этом положении. Электромонтер, находящийся на изолирующей лестнице, поднимается вверх, не доходя 1 м до уровня проводов, и закрепляется стропом предохранительного пояса за изолирующую лестницу. Специальной штангой-шунтом электромонтер переносит потенциал провода на экранирующий комплект, после чего поднимается до уровня проводов и закрепляется стропом монтерского предохранительного пояса к тетивам изолирующей лестницы. При наличии на ВЛ колец для выравнивания распределения потенциала электромонтер демонтирует кольцо, развертывает его и застраховывает от возможного падения карабином к проводу. С помощью изолирующего каната на траверсу поднимают и крепят к стяжному винту изолирующую тягу.
Электромонтеру, находящемуся на изолирующей лестнице, с помощью изолирующего каната подают приспособление для подхвата проводов фазы (коромысло), которое он соединяет с изолирующей тягой и закрепляет на проводах фазы. Электромонтер, находящийся на траверсе, с помощью стяжного винта освобождает изолирующую подвеску от механической нагрузки (веса проводов). Электромонтер, находящийся на изолирующей лестнице, отсоединяет гирлянду изоляторов от поддерживающего зажима. Электромонтер на траверсе набрасывает петлю изолирующего каната под тарелку второго или третьего изолятора, считая от траверсы.
Гирлянду изоляторов отсоединяют от траверсы и с помощью электролебедки опускают до уровня земли, где производят замену ее дефектных элементов. Подъем и установку отремонтированной гирлянды изоляторов производят в обратной последовательности.
При работах на проводе в пролете ВЛ последовательность операций следующая.
В последовательности, указанной выше, к траверсе опоры подвешивают две изолирующие лестницы, расположенные во взаимноперпендикулярных плоскостях.
Электромонтер, одетый в экранирующий комплект, предназначенный для работы под напряжением на токоведущих частях, сначала переходит на изолирующую лестницу, расположенную вдоль оси ВЛ, а затем на изолирующую лестницу, расположенную перпендикулярно оси ВЛ. Вторую изолирующую лестницу оттягивают по направлению пролета, в котором необходимо выполнять работы; по ней электромонтер поднимается до уровня проводов, предварительно перенеся потенциал провода на экранирующий комплект, и переходит на провода фазы, закрепившись за них стропом предохранительного монтерского пояса.
С помощью изолирующего каната на провода фазы поднимают и закрепляют роликовое устройство с дополнительным изолирующим канатом. Электромонтеры, находящиеся на земле, при помощи электролебедки и изолирующего каната поднимают тележку к проводу, где ее устанавливает электромонтер, расположенный на проводах фазы.
|
