При монтаже эпоксидных муфт типа СЭс, т. е. в съемной металлической или пластмассовой форме, металлическую форму смазывают тонким слоем технического вазелина для облегчения снятия после отверждения компаунда; пластмассовую форму смазывать не следует.
При монтаже эпоксидных муфт в качестве стопорных необходимо соединение жил кабелей производить только сваркой или пайкой; особо тщательно обезжиривать бумажную изоляцию и жилы, монтаж муфты выполнять при температуре окружающей среды не выше 15-18°С, участки кабеля, прилегающие к муфте, замораживать.
При монтаже эпоксидных муфт на кабелях с пластмассовой изоляцией следует на ступенях поливинилхлоридной изоляции, оболочке, шланге образовать шероховатую поверхность и смазать клеем ПЭД-Б для обеспечения адгезии эпоксидного компаунда.

Рис. 4.23. Разделка кабеля до 3 кВ для монтажа муфты ПСсл: а - без бронепокровов; б - с бронепокровами поверх шланга; в - с бронепокровами под шлангом; 1 - пластмассовый шланг; 2 - изоляция жилы; 3 - жила; 4 - бронеленты.
Таблица 4.108. Выбор муфт типа ПСсл.
Тип муфты | Номинальное сечение жил, мм2, при числе жил кабеля напряжением до 1 кВ | Размер Ж (рис, 4.23), мм | Размеры термоусажи-ваемых трубок, мм | |||||||
1 | 2 | 3 | 4 и 1 меньшего сечения | 4 одинакового сечения | Длина | Диаметр | ||||
кабель без брони или с бронёй поверх шланга | кабель со шлангом поверх брони | в изделии | после усадки | |||||||
ПСсл-1 | До 120 | - | - | - | - | 100 | 300 | 440 | 40 | 20 |
ПСсл-2 | 150-240 | До 50 | До 25 | До 25 | - | 120 | 340 | 485 | 50 | 25 |
ПСсл-3 | - | 70-120 | 35-70 | 35-70 | До 25 | 140 | 380 | 525 | 60 | 30 |
ПСсл-4 | - | 150-240 | 95-150 | 95-150 | 35-70 | 170 | 440 | 590 | 70 | 35 |
ПСсл-5 | - | - | 185-240 | 185-240 | 95-150 | 210 | 525 | 670 | 80 | 40 |
ПСсл-6 | - | - | - | - | 185-240 | 240 | 590 | 735 | 90 | 45 |
Таблица 4.109. Технология монтажа муфт типа ПСсл.
Операция | Технология |
|
Разделка кабеля и пайка жил | Концы кабелей распрямляют на длине 1 м и на один из них надвигают термоусаживаемую трубку ТТШ или ТТВ. Размер Г выбирают в зависимости от способа соединения жил. При пайке или сварке изоляцию жил защищают увлажненным асбестовым шнуром. Изоляцию жил после их соединения срезают на конус длиной 5 мм |
|
Изолирование жил | Пластмассовую изоляцию обезжиривают ацетоном или бензином Б-70, создают шероховатую поверхность с помощью ножовочного полотна. Выполняют адгезионную прослойку кремнийорганическим лаком КО-916 на всех местах соединения жил с заходом по 20 мм на изоляцию, Вместо лака применяют ленту СЭЛ А в один слой с 50%-ным перекрытием. Выполняют вторую адгезионную прослойку лентой ЛЭТСАР ЛП, накладывая ее на первую адгезионную прослойку в один слой с 50%-ным перекрытием. При намотке ленту вытягивают так, чтобы ее ширина составляла 50 - 70% исходной. Пластмассовую изоляцию жил восстанавливают самосклеивающимися лентами ЛЭТСАР с 50%-ным перекрытием на толщину 4 мм вместе с адгезионными прослойками. Длина конусной части по краям подмотки должна быть 10 мм. Изолированные жилы сжимают вплотную и на них накладывают бандаж из двух слоев лент поливинилхлоридного пластиката |
|
Установка трубки | Пластмассовый шланг обезжиривают и зачищают на ширину 30 мм от среза и на него накладывают адгезионную прослойку из кремнийорганического лака КО-916. На место соединения надвигают термоусаживаемую трубку и равномерно обогревают ее пламенем горелки, начиная от середины трубки и постепенно передвигая пламя к ее краям. Допускается вместо трубок выполнять подмотку из ленты ЛЭТСАР. Для этого поверх первой адгезионной подмотки накладывают вторую из ленты ЛЭТСАР ЛП. Затем выполняют подмотку из двух слоев ленты ЛЭТСАР с 50%-ным перекрытием | |
Заземление кабелей | Провод заземления припаивают к ступеням оболочки и брони кабеля. При пайке пластмассовый шланг защищают подмоткой увлажненного асбестового шнура | |
Установка кожуха | Защитный кожух устанавливают на муфту, уплотняя горловины лентами из пластиката. При применении металлического кожуха проводники заземления присоединяют к контактной площадке кожуха |

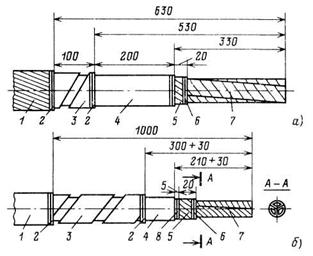

Рис. 4.24. Разделка конца кабеля для монтажа мачтовых муфт: а - до 1 кВ; 1 - наружный покров; 2 - проволочный бандаж; 3 - броня; 4 - оболочка; 5 - поясная изоляция; 6 - бандаж из пропитанной хлопчатобумажной пряжи; 7 - изоляция жилы; б - на 6- 10 кВ; / - наружный покров; 2 - проволочный бандаж; 3 - броня; 4 - оболочка; 5 - поясная изоляция; 6 - бандаж из пропитанной хлопчатобумажной пряжи; 7 - изоляция жилы; 8 - ступень полупроводящей бумаги.
Таблица 4.110. Технология монтажа мачтовых муфт.
Операция | Технология |
Разделка кабеля | Перед разделкой на кабель, обернутый чистой тканью, надевают конус с манжетой или корпус с сальником и корпус муфты, протертые изнутри. Предварительно измерив диаметр кабеля по броне, подготавливают сальник; для этого по прорези вырезают внутреннюю часть сальника, диаметр которой должен быть равен диаметру кабеля по броне или немного больше него. Разделывают кабель. Средняя жила должна быть короче крайних на 8 - 12 мм. Изоляцию жил снимают под наконечник плюс 10 мм |
Пайка наконечников | Устанавливают наконечники на жилах так, чтобы они контактной частью располагались к проходным штырям. Подматывают асбестовым шнуром на жилах у наконечников для предохранения подсушивания изоляции и вытекания припоя. Корешок разделки защищают от попадания в него припоя. Напаивают наконечники |
Установка корпуса муфты | Перед установкой корпуса муфты удаляют поясок оболочки между кольцевыми надрезами. Края оболочки обрабатывают и разбортовывают, оставляя полупроводящую бумагу на 5 мм из-под среза оболочки. Поясную изоляцию у среза укрепляют бандажом. Удаляют расцветочные ленты. Корпус муфты и конус прошпаривают пропиточным составом и устанавливают на разделку кабеля. Наконечники присоединяют к контактным стержням. Резиновый сальник с корпусом сальника или конус с манжетой поднимают к корпусу муфты и приболчивают. Края свинцовой манжеты обколачивают и припаивают к металлической оболочке. Устанавливают крышку муфты |
Заливка муфты | Корпус муфты прогревают пламенем горелки до 50°С и заливают составом МБМ или КФМ в 2 - 3 приема, закрывают заливочные отверстия |
Заземление муфты | Муфту заземляют медным многопроволочным проводом, припаянным к оболочке и лентам брони кабеля. Один наконечник проводника присоединяют к площадке заземления корпуса муфты, другой - к болту заземления опорной конструкции |
Подъем муфты | Муфту поднимают на место установки, при этом принимают меры предосторожности для предотвращения изломов в месте пайки или крепления муфты к кабелю |
Таблица 4.111. Технология монтажа муфт наружной установки.
Операция | Технология |
Разделка кабеля | На кабель, обернутый чистой тканью, надевают корпус сальника с сальником. Предварительно измерив диаметр кабеля по броне, подготавливают сальник. Для этого по прорези вырезают внутреннюю часть сальника, диаметр которой должен быть равен диаметру кабеля по броне или немного больше него. Производят разделку кабеля. Средняя жила должна быть длиннее крайних на 8 - 15 мм. Крайние жилы отводят на 100-150 мм от средней. С концов жил снимают изоляцию на длину на 10 мм больше цилиндрической части наконечника |
Пайка наконечников | Устанавливают наконечники на жилах, при этом они должны быть строго ориентированы на поверхность контактной части. Напаивают наконечники, предварительно корешок защищается от попадания в него припоя |
Установка корпуса и изоляторов | Удаляют поясок оболочки между кольцевыми надрезами. Края оболочки обрабатывают и разбортовывают, оставляя на 5 мм полупроводящую оболочку. Поясную изоляцию у среза укрепляют бандажом. Удаляют расцветочные ленты. Корпус муфты прошпаривают пропиточным составом и устанавливают на разделку кабеля. Прошпаривают внутренние полости изоляторов. Наконечники сближают и вводят в корпус муфты. Устанавливают крайние изоляторы. Примеряют средний изолятор. Приболчивают наконечники на крайних изоляторах. Поднимают сальник и корпус сальника и крепят его к корпусу муфты |
Заливка муфты | Корпус муфты прогревают пламенем горелки до 50°С и заливают составом МБМ или КФМ через отверстие для среднего изолятора. Устанавливают средний изолятор. Приболчивают наконечник к контактной шине. Заливают массу через головку среднего изолятора до появления состава в головках крайних изоляторов |
Напайка колпачков | Припаивают колпачки к головкам крайних изоляторов. После доливки среднего изолятора припаивают колпачок и к его головке |
Заземление муфты | Муфту заземляют медным многопроволочным проводом, припаянны к оболочке и лентам брони кабеля. Один наконечник проводнике присоединяют к площадке заземления корпуса муфты, другой - к болт) заземления опорной конструкции |
Подъем муфты | Муфту поднимают на конструкцию. При этом принимаются меры предосторожности для предотвращения изломов в местах крепления муфты к кабелю |
Таблица 4.112. Технология монтажа эпоксидных концевых муфт наружной установки.
|
