Электромонтер с проводов переходит в тележку и закрепляется за нее стропом предохранительного монтерского пояса. Тележку перемещают по проводам электромонтеры с земли с помощью изолирующих канатов.
Электромонтер, находящийся в тележке, производит необходимые операции по замене и ремонту дистанционных распорок, установке бандажей, ремонтных муфт, гасителей вибрации и снятию набросов.
Метод Молдглавэнерго ремонта под напряжением ВЛ 330 кВ. По этому методу возможно выполнение замены или ремонта дефектных элементов поддерживающих изолирующих подвесок проводов и ревизии провода в поддерживающих зажимах.
Основные положения по технологии производства работ. Подъем электромонтера к проводу производится по жесткой изолирующей лестнице, подвешиваемой на провод ремонтируемой фазы (рис. 4.36). Для подъема с земли на изолирующую лестницу используется гибкий трап с изолирующими (полипропиленовыми) тетивами и деревянными ступеньками.
При работе по замене дефектных элементов поддерживающих изолирующих подвесок проводов последовательность операций следующая.
На земле на специальных стойках производится сборка изолирующей лестницы, состоящей из отдельных секций. Тетивы изолирующей лестницы покрывают тонким слоем кремнийорганической смазки. С помощью телескопической вышки на высоте 8 — 9 м на стойке опоры укрепляют блок с вспомогательным канатом.
Два электромонтера поднимаются по стойке опоры или с помощью телескопической вышки на траверсу, закрепляют там два блока, пропускают через них изолирующий (полипропиленовый) канат с грузом на конце. С помощью изолирующего каната на траверсу поднимают балки с винтовыми домкратами и закрепляют над узлом крепления изолирующей подвески. Изолирующим канатом на траверсу подают и закрепляют на ней съемно-передающее устройство, состоящее из рельса и перемещающейся по нему каретки.
Электромонтер, находящийся на траверсе, закрепляет шарнирный захват каретки съемно-передающего механизма за шапку верхнего изолятора гирлянды. С помощью изолирующего каната на траверсу поднимают два полимерных изолятора и крепят их к балке с винтовыми домкратами и к проводам фазы с помощью специальных захватов. Электромонтер на траверсе с помощью винтовых домкратов и полимерных изоляторов освобождает изолирующую подвеску от проводов.
Изолирующим канатом на траверсу подают сдвоенный блок с канатом, рассчитанным на вес гирлянды изоляторов, и закрепляют на шпренгеле траверсы на расстоянии 0,5 м от стойки опоры.
Изолирующую лестницу с помощью изолирующего каната поднимают в вертикальное положение, после чего к нижней ее части крепят вспомогательный канат и гибкий трап. С помощью изолирующего и вспомогательного канатов изолирующую лестницу навешивают на провод расщепленной фазы, ближайший к стойке опоры.

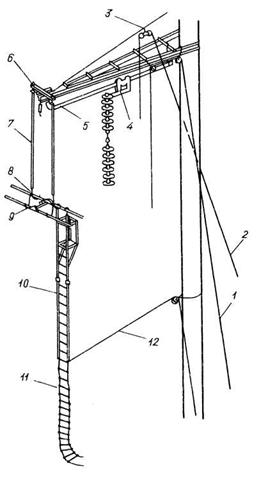

Рис. 4.36. Схема размещения изолирующих средств и приспособлений, применяемых при работах под напряжением по технологии
Молдглавэнерго:
1 — изолирующий (полипропиленовый) канат; 2 — капроновый канат для спуска и подъема гирлянды изоляторов; 3 — сдвоенный блок; 4 — каретка; 5 — изолирующий стеклопластиковый рельс; 6 — балка с винтовыми домкратами; 7 — полимерный изолятор; 8 — удлинительное звено; 9 — зацеп; 10 — изолирующая (стеклопластиковая) подвесная лестница; 11 — гибкий изолирующий трап; 12 — вспомогательный капроновый канат
Электромонтер, одетый в экранирующий комплект, предназначенный для работы под напряжением на токоведущих частях, поднимается вверх по гибкому трапу, затем по изолирующей лестнице, не доходя 1 м до уровня проводов, и закрепляется стропом предохранительного пояса за изолирующую лестницу. Специальной штангой-шунтом электромонтер переносит потенциал провода на экранирующий комплект, после чего поднимается и переходит в рабочую корзину. Отцепляет изолирующую подвеску от поддерживающего зажима.

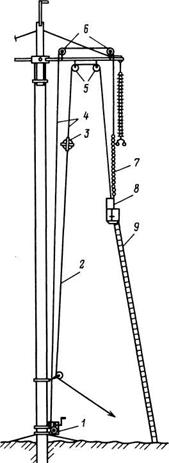

Рис. 4.37. Схема производства работ и размещения изолирующих средств и приспособлений, применяемых при работах под напряжением по технологии энергосистем Минэнерго УССР:
1 — лебедка с ручным приводом; 2 — трос устройства ПВУ-2; 3 — предохранительное верхолазное устройство типа ПВУ-2; 4 — изолирующие канаты,
— блоки подвесные с изолирующими ротиками,
— блоки опорные с изолирующими роликами.
— полимерный изолятор, 8 — подвесной монтерский стул; 9 — лестница изолирующая гибкая
Электромонтер с траверсы домкратом каретки переводит вес изолирующей подвески на каретку, отцепляет гирлянду изоляторов от сцепной арматуры и перемещает каретку с гирляндой изоляторов в сторону стойки опоры. Крепит верхний изолятор гирлянды к канату, предназначенному для спуска гирлянды.
Электромонтеры на земле с помощью механической лебедки освобождают каретку съемно-передающего устройства от гирлянды изоляторов и затем гирлянду опускают на землю, где производят замену дефектных элементов. Подъем и установку отремонтированной гирлянды изоляторов производят в обратной последовательности.
Метод ремонта под напряжением ВЛ 330 кВ, разработанный в энергосистемах Минэнерго УССР. На ВЛ 330 кВ под напряжением выполняют следующие виды работ
замену гирлянд изоляторов или отдельных изоляторов, замену и ремонт сцепной арматуры и поддерживающих зажимов в поддерживающих изолирующих подвесках проводов;
замену и ремонт дистанционных распорок, ремонт проводов в пролете, снятие набросов с проводов, замену и ремонт гасителей вибрации.
Основные положения по технологии производства работ. Доставка электромонтера к проводу (рис. 4.37) производится с земли с помощью подвесного монтерского стула,; полимерного изолятора, изолирующих Полипропиленовых канатов и лебедки с ручным (червячным) приводом.
Для страховки при подъеме электромонтера применяется дополнительный полипропиленовый канат, который через два блока с изоляционными роликами соединяется с тросом предохранительного верхолазного устройства типа ПВУ-2.
При работах по ремонту и замене элементов поддерживающей изолирующей подвески последовательность операций следующая.
Два электромонтера поднимаются вдоль железобетонной стойки опоры по алюминиевой лестнице или с помощью телескопической вышки на траверсу и устанавливают блок с бесконечным канатом. По бесконечному канату на траверсу опоры подаются гидравлический домкрат с узлом креплений к траверсе и один или два полимерных изолятора типа ЛК-70/330 с захватами для проводов и тросами для крепления к домкрату.
При выполнении операций по восприятию веса провода с помощью винтовой стяжного устройства, совмещенного с захвтами для проводов, на траверсу опоры подается полимерный изолятор типа ЛК-70/330 с закрепленными на нем винтовым стяжным устройством и захватами для проводов. Верхний конец полимерного изолятора крепится к траверсе, а нижний со стяжным устройством и захватами подводится к проводам. С помощью стяжного устройства нагрузка с поддерживающей изолирующей подвески переводится на полимерный изолятор.
По бесконечному канату на траверсу опоры подаются тяговый и страхующий изолирующие полипропиленовые канаты, заряженные в блоки с роликами из изоляционного материала, а также вспомогательный блок для спуска (подъема) гирлянды изоляторов. Блоки тягового изолирующего каната крепятся к одному из швеллеров траверсы, блоки страхующего каната — к другому швеллеру.
На стойке опоры (примерно на высоте 1 м от уровня земли) полухомутами или цепными стяжками крепится лебедка с капроновым канатом, с которым соединяется тяговый изолирующий канат длиной около 23 м.
Свободный конец тягового каната, пропущенный через оба блока на траверсе, крепится к арматуре верхней части полимерного изолятора. Арматура нижней части изолятора крепится к подвесному монтерскому стулу, находящемуся на земле, и изолирующей лестнице длиной 15 м.
К верхней части подвесного монтерского стула крепится страхующий изолирующий канат длиной 20 м, а к свободному концу страхующего каната крепится корпус ПВУ-2. К монтерскому стулу также крепятся два изолирующих каната длиной 23 и 17 м. Выпускается трос ПВУ-2 и с помощью капронового каната длиной 5 м крепится в месте установки лебедки к стойке опоры.
Электромонтер, вращая рукоятку лебедки, поднимает монтерский стул на уровень провода, и при помощи изолирующего каната длиной 23 м стул подводится вплотную к проводу. Изолирующие приспособления проверяются рабочим напряжением в течение 1 мин.
Подвесной монтерский стул опускается на землю, в нем размещается электромонтер, одетый в экранирующий комплект, предназначенный для работы под напряжением на токоведущих частях. Экранирующий комплект проводником соединяют с монтерским стулом.
Производится подъем электромонтера к проводу, два электромонтера с земли страхуют
стул от раскачивания с помощью полипропиленовых канатов и изолирующей лестницы. При приближении металлических частей монтерского стула к проводу на расстояние 500—700 мм электромонтер переносит с помощью штанги потенциал провода на монтерский стул. Подвесной монтерский стул крепится к проводу при помощи вспомогательного капронового каната.
Верх полимерного изолятора ЛК-70/330 крепится цепью за швеллер траверсы. Освободившийся тяговый канат лебедки заряжается в блок с изоляционным роликом для демонтажа гирлянды изоляторов.
Тяговый канат лебедки крепится петлей за верхний изолятор или за звено ПТМ. К нижнему изолятору гирлянды крепится изолирующий канат длиной 23 м. Электромонтер в подвесном стуле отсоединяет гирлянду изоляторов от поддерживающего зажима.
Лебедкой освобождается от тяжения верхняя часть гирлянды изоляторов, и изолирующая подвеска отсоединяется от узла крепления к траверсе опоры. Гирлянда изоляторов опускается на землю. На земле производится замена дефектных изоляторов гирлянды и арматуры изолирующей подвески. Разрешается производить замену первых двух изоляторов, считая от провода, без опускания гирлянды на землю. При этом с помощью вспомогательной штанги потенциал провода переносится на шапку третьего от провода изолятора.
Подъем и установка изолирующей подвески и спуск электромонтера на землю производятся в обратной последовательности.
При работах по ремонту провода и арматуры в пролете последовательность операций следующая.
|
