Операция | Технология |
Разделка кабеля | Конец кабеля длиной 1,5 м распрямляют и разделывают. С жил кабеля снимают расцветочные ленты и разводят крайние фазы под углом 38° по отношению к средней. Изоляцию жил и пояска, ступени брони и оболочки тщательно обезжиривают ацетоном или бензином Б-70. На ступенях брони и оболочке создают шероховатую поверхность |
Заземление кабеля Подмотка на кабель под горловину | Провод заземления припаивают к оболочке и броне кабеля Двухслойную подмотку из самосклеивающейся ленты ЛЭТСАР ЛПм с 50%-ным перекрытием или из хлопчатобумажной ленты с промазкой каждого слоя эпоксидным компаундом накладывают на ступени брони и оболочки. Подмотка не должна доходить до края оболочки на 10 мм. При наличии наружного поливинилхлоридного шланга его обезжиривают, создают шероховатую поверхность и смазывают клеем ПЭД-Б. Подмотка должна заходить на шланг на 10-15 мм |
Установка корпуса | На жилы кабеля подматывают с отрицательным перекрытием ленту ПХВ для защиты изоляции от повреждения. Жилы сводят вместе и надевают на разделку корпус муфты. Временно устанавливают изоляторы и применяют жилы для их оконцевания, после чего изоляторы снимают |
Оконцевание жил | На жилы надевают наконечники так, чтобы их цилиндрическая часть полностью размещалась внутри изолятора. Наконечники присоединяют опрессовкой, сваркой или пайкой. Цилиндрическую часть наконечника обезжиривают, зачищают и на нее и прилегающий участок оголенной жилы длиной 20 - 30 мм накладывают двухслойную подмотку лентой ЛЭТСАР ЛПм или хлопчатобумажными лентами с промазкой каждого слоя эпоксидным компаундом |
Установка проходных изоляторов | На нижнюю часть изоляторов наносят эпоксидный компаунд. При значительном зазоре между ними и корпусом муфты выполняют подмотку из хлопчатобумажной ленты с промазкой эпоксидным компаундом |
Заливка муфты | Место ввода кабеля в муфту уплотняют промазкой пластилином. Муфту заливают эпоксидным компаундом через средний изолятор до верхнего уровня боковых изоляторов. На боковые изоляторы надевают пластмассовые колпачки. Доливают компаунд через средний изолятор и также надевают колпачок |
Окраска муфты Подъем муфты | Поверхность муфты покрывают в два слоя эмалью ГФ-92ХС или ЭП-51 Муфту поднимают на конструкцию и приболчивают провод заземления. Принимаются меры предосторожности для предотвращения изломов в местах сочленения муфты с кабелем |
Рис. 4.25. Разделка конца кабеля для монтажа муфт наружной установки: 1 - наружный покров; 2 - проволочный бандаж; 3 - броня; 4 - оболочка; 5 - поясная изоляция; 6 - бандаж из пропитанной хлопчатобумажной пряжи; 7-изоляция жилы; 8 - ступень полупроводящей бумаги.
Рис. 4.26. Разводка и изгибание жил кабеля для эпоксидных муфт наружной установки.
Таблица 4.113. Выбор эпоксидных концевых муфт наружной установки.
Тип муфты | Сечение жил, мм2 | Размеры разделки, мм (рис. 4.20) | ||
до 1 кВ | 6-10 кВ | А | Ж | |
КНЭ1-I; 4КНЭ1-I | 16-120 | - | 350 | 210 |
КНЭ1-II; 4КНЭ1-II | 150-240 | - | 385 | 245 |
КНЭ10-I | - | 16-120 | 550 | 410 |
КНЭ10-П | - | 150-240 | 560 | 420 |
Рис. 4.27. Разделка конца кабеля с пластмассовой изоляцией для монтажа мачтовых муфт до 1 кВ с защитными покровами или без них (а) и с броней под шлангом (б).
Таблица 4.114. Выбор мачтовых муфт для кабелей с пластмассовой изоляцией.
Тип муфты | Конструкция кабеля | Размеры разделки, мм (рис. 4.27) | |||
А | О | Ж | К | ||
3 ПКМЧ | С наружными покровами или без них | 345 | 85 | 200 | 10 |
4 ПКМЧ | 360 | 100 | 200 | 20 | |
3 ПКМЧ | С броней под шлангом | 200 | - | 160 | 10 |
4 ПКМЧ | 200 | - | 160 | 20 |
Таблица 4.115. Технология монтажа мачтовых муфт на кабелях с пластмассовой изоляцией (рис. 4 27).
Операция | Технология |
Разделка кабеля | Перед разделкой на конец кабеля надевают корпус сальника с сальником и сдвигают вниз. Конец кабеля на длине 1,5 м распрямляют и разделывают. Жилы кабеля разводят и выгибают. Среднюю жилу укорачивают на размер К. С концов жил снимают изоляцию на длине 45 мм |
Оконцевание кабеля | Напаивают наконечники на жилы |
Заземление кабеля | Напаивают провод заземления к оболочке или броне (при их наличии). Концы провода заземления оконцовывают наконечниками для присоединения к корпусу муфты и опорной конструкции |
Установка корпуса муфты | Корпус муфты устанавливают на разделанный конец кабеля. Наконечники присоединяют к контактным стержням. Сальник и его корпус поднимают к муфте и приболчивают. Устанавливают крышку муфты |
Заливка муфты | Корпус муфты перед заливкой подогревают до 50 С. Муфту заливают низкомолекулярным полиэтиленом в два-три приема по мере усадки состава и его охлаждения. Закрывают заливочные отверстия |
Подъем муфты | Муфту поднимают на конструкцию |

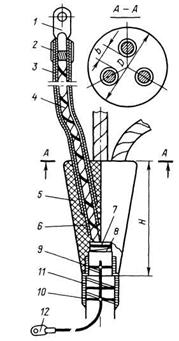

Таблица 4.116. Выбор эпоксидных заделок.
Тип заделки | Сечение жил кабеля, мм2 | Размеры корпуса заделки, мм (рис. 4.28) | Размеры, мм, разделки | |||||
1 кВ | 6 кВ | 10 кВ | b | Н | D | оболочки | пояска | |
КВЭ-1 | До 70/до 50 | 10-35 | - | 15 | 160 | 80 | 35 | 25 |
КВЭ-2 | 95/- | 50 | 16-35 | 25 | 185 | 90 | 50 | 25 |
КВЭ-3 | 120-150/- | 70-95 | 50-70 | 25 | 190 | 100 | 50 | 25 |
КВЭ-4 | 185/- | 120-150 | 95-120 | 25 | 195 | 110 | 50 | 25 |
КВЭ-5 | 240/70-95 | 185 | 150 | 25 | 205 | 120 | 50 | 25 |
КВЭ-6 | -/120-185 | 240 | 185-240 | 25 | 225 | 135 | 50 | 25 |
Примечание. В числителе приведены данные для трехжильных кабелей, в знаменателе - для четырехжильных.
Таблица 4.117. Технология монтажа эпоксидных заделок.
Операция | Технология |
Разделка кабеля | Длина разделки жил должна быть не менее 150 мм для кабелей до 1 кВ, 250 мм для кабеля 6 кВ и 400 мм для кабеля 10 кВ. При наличии неразъемной пластмассовой формы ее опускают вниз по кабелю, предварительно обернутому чистой тканью. Жилы кабеля после снятия расцветочных лент обезжиривают ацетоном или бензином Б-70, после чего их подматывают с отрицательным перекрытием лентой ПВХ для предохранения изоляции от развертывания при надевании трубок |
Установка трубок | Надевают трубки на жилы и опускают вниз к корешку. Длина трубок должна быть такой, чтобы они заходили на цилиндрическую часть наконечника, а нижняя часть заходила в заделку на 50 мм |
Оконцевание жил и наложение выравнивающей подмотки | Жилы кабеля оконцовывают наконечниками. Цилиндрическую часть наконечника, жилу под ним и бумажную изоляцию на 20 мм обезжиривают и покрывают лаком КО-916. Зазор между изоляцией и наконечником заполняют подмоткой из ленты ЛЭТСАР ЛПм. Поверх подмотки накладывают два слоя с заходом на наконечник и бумажную изоляцию на 20 мм. Допускается выполнять выравнивающую подмотку из хлопчатобумажной ленты с покрытием каждого слоя эпоксидным компаундом |
Закрепление трубок | Термоусаживаемые трубки надевают на цилиндрическую часть наконечника и усаживают их равномерным обогревом пламенем горелки, передвигая от середины трубки вверх, а затем вниз. После остывания трубок концы трубок на наконечниках подрезают и уплотняют подмоткой из ленты ЛЭТСАР с лаком КО-916. Нижнюю часть трубок смазывают клеем ПЭД-Б. У найритовых, кремний-органических и трехслойных трубок нижние концы срезают перед надеванием на жилы под углом 45°. У трехслойных трубок снизу на длине 20 мм срезают верхний и средний слои, оставшиеся внутренний и наружный слои обрабатывают ножовочным полотном и смазывают клеем ПЭД-Б. Обрабатывают ножовочным полотном также найритовые и кремнийорганические трубки снаружи в нижних частях трубок, а в верхней части - изнутри. Трубки надвигают на наконечники и уплотняют бандажом |
Подготовка брони и оболочки | Ступени брони и оболочки обезжиривают и покрывают слоем лака КО-916. Поверх лака накладывают двухслойную подмотку из ленты ЛЭТСАР ЛПм или хлопчатобумажных лент с промазкой эпоксидным компаундом. Подмотка не должна доходить до поясной изоляции на 10 мм |
Установка формы | Пластмассовую форму надвигают на разделку и снаружи в горловине подматывают из лент ПВХ. Крышку надевают на форму. При использовании съемной формы из металла или картона необходимо изнутри смазать их техническим вазелином для облегчения снятия после отверждения компаунда. Пластмассовую форму не смазывают. Форму устанавливают на разделку и закрепляют липкой лентой |
Заливка эпоксидным компаундом | Форму заливают эпоксидным компаундом. Перед заливкой проверяют расположение жил при выходе из корпуса: расстояние от края заделки должно быть не менее 6 - 7 мм, а между трубками-не менее 10 мм для кабеля до 1 кВ, 15 мм - 6 кВ и 25 мм - 10 кВ |
Снятие съемной формы | После отверждения компаунда снимают съемную форму |
|
