Работы под напряжением проводятся по согласованию с диспетчерскими службами, осуществляющими управление данной ВЛ. В продолжение всего периода производства работ под напряжением должна быть обеспечена устойчивая связь руководителя работ с диспетчерской службой.
На время производства работ под напряжением:
- при работе в пролете пересечения с ВЛ другого напряжения последнюю при необходимости отключают и заземляют; при автоматическом отключении ремонтируемой ВЛ запрещается повторное ручное включение ее без согласования с руководителем работ под напряжением; в случае автоматического отключения ремонтируемой ВЛ из-за допущенной ошибки при производстве ремонта под напряжением работа должна быть прекращена, руководитель работ должен доложить диспетчеру о причине отключения ВЛ и о возможности ее включения; в случае необходимости по команде руководителя работ диспетчер должен срочно отключить ремонтируемую ВЛ.
Требования к персоналу, выполняющему работы под напряжением. К работам под напряжением на ВЛ 35 — 750 кВ допускаются лица:
- прошедшие медицинский осмотр в соответствии с приказом Минздрава СССР № 000 от 19.VI.84 г.; имеющие практический стаж работы на линиях электропередачи не менее трех лет (лица, принимающие участие в работе только на земле — не менее одного года); прошедшие проверку знаний Правил техники безопасности при эксплуатации электроустановок в объеме, соответствующем группе ПТБ; прошедшие теоретическое и практическое обучение методам производства работ под напряжением и допущенные к их проведению.
К работам под напряжением не допускаются лица, не достигшие восемнадцатилетнего возраста.
Лица, допущенные к производству работ под напряжением, должны проходить ежегодную проверку знаний ПТБ, соответствующих инструкций и технологических карт.
Организационные мероприятия по обеспечению безопасности работ. Работы под напряжением производятся по наряду-допуску (наряду). Лицами, ответственными за безопасность проведения работ под напряжением, являются: выдающий наряд; диспетчер, осуществляющий управление данной ВЛ; допускающий к работе; руководитель работ; производитель работ; члены бригады.
Выдающий наряд назначает руководителя и производителя работ и членов бригады, определяет место, содержание, время производства работ и меры по подготовке рабочего места, обеспечивающие их безопасность. Право выдачи наряда предоставляется административно-техническому персоналу предприятий электрических сетей , заместителя главного инженера, начальника службы линий, прошедших обучение организации и проведению работ под напряжением.
Диспетчер дает команду на запрет повторного ручного включения выключателей ВЛ при их автоматическом отключении, при необходимости отключает пересекающиеся с ремонтируемой ВЛ линии другого напряжения, при необходимости по команде руководителя работ срочно отключает ремонтируемую ВЛ.
Руководитель работ совмещает обязанности допускающего и производит непрерывное наблюдение и руководство работами. Руководитель работ отвечает за: правильность подготовки рабочего места, инструктаж при допуске бригады, достаточность и правильность выполнения необходимых мер безопасности, их соответствие характеру и месту работы. Руководителем работ могут назначаться лица инженерно-технического персонала с V квалификационной группой: начальник службы линий или его заместитель, старший мастер, мастер службы линий, прошедшие обучение и допущенные к работам под напряжением.
Перед началом работы и после перерыва в работе руководитель работ должен ознакомить бригаду с выполняемой работой, этапами и приемами работы, применяемой технологией, инструментами и приспособлениями, мерами безопасности, определить для каждого члена бригады личную задачу в процессе выполнения работ. В бригаде должно быть не менее 2 чел., готовых к работе на токоведущих частях ВЛ. Руководитель работ должен путем опроса убедиться, что каждый член бригады понял поставленную задачу, готов ее выполнять, физическое и психологическое состояние членов бригады не препятствует проведению работ под напряжением. В случае возникновения непредвиденных трудностей, из-за которых изменяется план проведения работ, руководитель работ обязан прекратить работу. Перед подъемом электромонтера на опору руководитель работ проверяет правильность соединения всех элементов экранирующего комплекта.
Производителем работ является один из членов бригады. Он отвечает за правильность выполнения необходимых для производства работы мер безопасности, исправность инструмента и приспособлений, применение правильных и безопасных методов работы. Производитель работ должен иметь квалификационную группу не ниже IV, пройти обучение методам работ под напряжением и быть допущен к работам на опоре и на токоведущих частях (на потенциале провода).
Члены бригады, выполняющие работы на токоведущих частях ВЛ и на металлоконструкциях опоры, должны иметь квалификационную группу не ниже IV, а остальные члены бригады — не ниже III.
К выполнению подготовительных работ без подъема на опору или на изолирующее устройство могут привлекаться также лица II квалификационной группы по ПТБ.
Список лиц, имеющих право выполнять
работы под напряжением, устанавливается распоряжением по предприятию электрических сетей. В нем указываются: лица, выдающие наряд, руководители работ, производители работ, работающие на токоведущих частях (верховые электромонтеры), работающие на опоре (верховые электромонтеры), работающие на земле (низовые электромонтеры), ответственные за эксплуатацию и хранение технических средств для работ под напряжением.
Метод ремонта под напряжением ВЛ 750 кВ (технология ВНР). На ВЛ 750 кВ под напряжением выполняют следующие вилы работ:
замена отдельных изоляторов в поддерживающих изолирующих подвесках проводов ;
замена и ремонт сцепной арматуры и поддерживающих зажимов в поддерживающих изолирующих подвесках проводов:
ревизия провода в «лодочках» поддерживающих зажимов поддерживающих изолирующих подвесок:
- замена и ремонт дистанционных распорок расщепленных фаз; ремонт проводов в пролете; снятие набросов с проводов.
Основные положения по технологии производства работ. Доставка электромонтера от опоры к проводу (рис 4.32) производится с помощью подвесного монтёрского стула, по подвешиваемого на полимерном изоляторе, и изолирующих (полипропиленовых) канатов; при этом верхний конец изолятора шарнир но крепится к металлоконструкциям траверсы опоры ВЛ.
При работе по замене элементов поддерживающей изолирующей подвески, в том числе дефектных изоляторов в поддерживающей гирлянде (начиная со второго изолятора, считая от траверсы и ниже), последовательность операций следующая.
Два электромонтёра поднимаются по стойке опоры на траверсу, устанавливают блок с бесконечным канатом. С помощью бесконечного каната на траверсу поднимают и закрепляют при помощи захватов или болтов необходимые приспособления, включая длинностержневой изолятор с гладкой поверхностью, снабжённый узлами крепления; полимерный изолятор с цепью-удлиннителем на верхнем конце и подвесным монтёрским стулом, укреплённым на нижнем конце; лебедку с ручным приводом и изолирующим ремнем; домкрат.
Для проверки работоспособности изолирующих приспособлений, предназначенных для доставки электромонтера на провод.
перед началом работ к проводу подводится подвесной монтерский стул без электромонтера и выдерживается у провода в течение 1 мин.
С помощью изолирующих канатов подвесной монтерский стул подводится к стойке опоры, в нем размещается электромонтер, одетый в экранирующий комплект, предназначенный для работы под напряжением на токоведущих частях. До размещения электромонтер крепит строп своего предохранительного пояса к подвесному монтерскому стулу. После размещения электромонтер соединяет проводником свой экранирующий комплект с подвесным монтерским стулом.
С помощью изолирующих канатов подвесной монтерский стул подводят к проводу ВЛ. В момент, когда расстояние между проводом и монтерским стулом составит 0,8—1 м, электромонтер специальными штангами соединяет подвесной монтерский стул с проводом, находящимся под напряжением, перенося при этом потенциал провода на свой экранирующий комплект. С помощью специальной перемычки электромонтер закрепляет подвесной монтерский стул у провода.
Электромонтер, находящийся у провода, и электромонтер, находящийся на траверсе, крепят длинностержневой изолятор с гладкой поверхностью одним концом к поддерживающему зажиму провода или с помощью специального захвата подхватывают провода расщепленной фазы, а вторым концом крепят изолятор к домкрату, закрепленному на траверсе.
Электромонтер, находящийся на траверсе, с помощью домкрата освобождает изолирующую подвеску от механической нагрузки. Верх гирлянды при помощи веревочной петли или монтажной скобы изолирующей подвески крепят к изолирующему ремню лебедки с ручным приводом, смонтированной на траверсе опоры.
Электромонтер, находящийся у провода, отсоединяет гирлянду изоляторов от поддерживающего зажима и крепит к нижней части гирлянды изолирующий канат.
Электромонтеры, находящиеся на земле, с помощью изолирующих канатов отводят гирлянду изоляторов от проводов на расстояние порядка 0,5 м в сторону стойки опоры, а электромонтера в подвесном монтерском стуле отводят от провода, так чтобы полимерный изолятор, на котором подвешен стул, занял вертикальное положение.
Гирлянду изоляторов отсоединяют от траверсы и с помощью лебедки с ручным приводом и изолирующим ремнем опускают так, чтобы дефектный изолятор находился на уровне проводов.

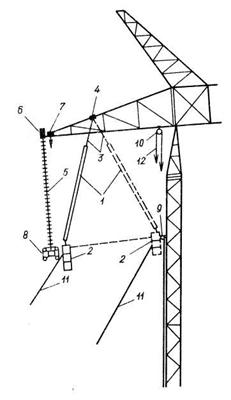

Рис. 4.32. Схема производства работ и размещения устройств и приспособлений при работах под напряжением на ВЛ 750 кВ: 1,5 — полимерный изолятор; 2 — подвесной монтерский стул; 3 — металлическая цепь; 4 — захват для крепления к уголкам металлоконструкции опоры; 6 — гидравлический домкрат; 7 — лебедка с ручным приводом и изолирующим ремнем; 8 — приспособление для подхвата проводов фазы (коромысло); 9, 10 — блоки с пластмассовыми роликами; 11 — изолирующий полипропиленовый канат: 12 — бесконечный канат
|
