Монтаж стальных воронок приведен на рис. 4.31, а данные для выбора воронок, фарфоровых втулок и пластин и технология монтажа приведены в табл. 4.123 — 4.126,
Заделки типа КВБ предназначены для кабелей с бумажной изоляцией до 10 кВ в сухих и влажных помещениях и бывают следующих исполнений: КВБо — с воронками овальной формы с крышками или без крышек, но с применением фарфоровых распорных пластин; КВБк — с воронками круглой формы; КВБм — с овальными малогабаритными воронками без крышек и без фарфоровых втулок и пластин на напряжение только до 1 кВ сечением до 3 х 120 мм2.
Технология выполнения концевых заделок внутренней установки ПКВ для кабелей
с пластмассовой изоляцией до 1 кВ приведена в табл. 4.127.
Концевые заделки типа ПКВ применяются для оконцевания кабелей с пластмассовой изоляцией до 1 кВ только в сухих помещениях. В сырых помещениях следует применять заделки типа ПКВЭ.
Электрические испытания и определение мест повреждения кабельных линий. Кабельные линии должны подвергаться профилактическим испытаниям [4.1, 4.5]. Внеочередные испытания проводятся на кабельных линиях выше 1 кВ после окончания земляных работ на трассе. Данные для испытания кабелей приведены в табл. 4.128.
Сроки профилактических испытаний кабельных линий приведены в табл. 4.129.
Повреждения кабельных линий делятся на следующие виды: замыкание одной фазы на землю; замыкание двух или трех фаз на землю либо между собой; обрыв фаз (с замыканием или без замыкания); заплывающий пробой; комбинации указанных выше
повреждений

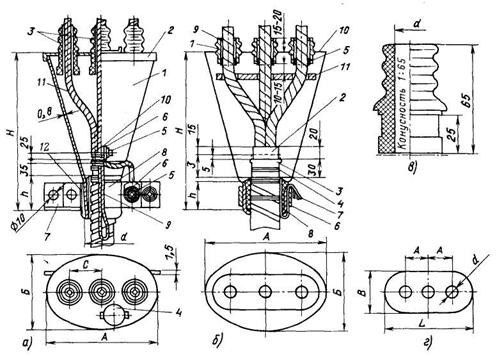

Рис. 4.31. Концевая заделка КВБо в стальных воронках:
а — заделка с крышкой: l —воронка из кровельной стали; 2 — крышка воронки: 3 — фарфоровые втулки: 4 — заливочное отверстие; 5 — болт и гайка; б — наконечник провода заземления; 7 — нижний полухомутик; 8 —верхний полухомутик: 9 — провод заземления; 10 — скоба заземления; 11 — жилы кабеля с подмоткой лент; 12 — смоляная лента; б — заделка без крышки; но с фарфоровой пластиной: l — фарфоровая втулка; 2 — поясная изоляция; 3 — оболочка; 4 — проволочный бандаж; 5 — подмотка под втулки; 6 — хомут; 7 — провод заземления; 8 — подмотка смоляной ленты; 9 — место заливки составом; 10 — уровень заливки составом: 11 —фарфоровая пластина; в — фарфоровая втулка КВ для концевой заделки КВБ; г - фарфоровые распорные пластины для концевых заделок
Таблица 4.123. Выбор стальных воронок и разделка кабеля
Тип заделки | Сечение жил. мм2 | Размеры воронки, мм (рис. 4.31, а, б) | Размеры разделки, мм | ||||||||
1 кВ | 6 кВ | 10 кВ | А | Б | С | Н | d | Л | оболочки | пояска | |
КВБо-1 КВБо-2 КВБо-3 КВБо-4 КВБо-5 КВБо-6 КВБк-1 КВБк-2 КВБк-3 КВБк-4 КВБк-5 КВБк-6 КВБм-1 КВБм-2 КВБм-3 КВБм-4 | - - - 150-185 240 - - - - 150-185 240 - до 16/до 10 25-35/16-25 50-70/35-50 95-120/70-95 | 10-16 25-50 70-120 150-185 240 - 10-16 25-50 70-120 150-185 240 - - - - - | - 16 25-50 70-120 150-185 240 - 16 25-50 70-120 150-185 240 - - - - | 158 180 212 244 264 282 118 131 152 174 189 202 100 110 | 96 112 130 148 162 172 - - - - - - 50 60 67 82 | 45 50 60 65 70 75 45 50 60 65 70 75 25/20 28/25 32/28 38/34 | 215 250 300 340 370 395 190 210 250 280 305 324 130 150 170 200 | 40 45 50 60 65 70 40 45 50 60 65 70 30 35 45 55 | 45 50 60 75 80 90 45 50 60 75 80 90 30 35 50 55 | 35 35 35 35 35 35 35 35 35 35 35 35 25 25 25 25 | 25 25 25 25 25 25 25 25 25 25 25 25 15 20 20 20 |
Примечание. В числителе приведены данные для трехжильных кабелей, в знаменателе — для четырехжильных кабелей.
Трассы кабельных линий, отключившихся аварийно, осматриваются персоналом, определяется характер повреждения мегаомметром или с помощью испытательной установки. После этого выполняется предварительное измерение расстояния до места повреждения относительными методами. Уточняется местонахождение повреждения кабеля абсолютными методами. Методы определения мест повреждения кабельных линий приведены в табл. 4.130.
Таблица 4.124. Фарфоровые втулки для заделок КВБо и КВБк кабеля 10 кВ
Тип | Сечение жил. мм2 | Размеры втулки d, мм (рис. 4.31, в) |
КВ 10-I КВ 10-II КВ 10-III КВ 10-IV КВ 10-V | 16 25-50 70-120 150-185 240 | 20 25 30 33 38 |
Таблица 4.125. Фарфоровые пластины для заделок КВБо без крышек
Тип пластины | Сечение жил, мм2 | Размеры пластин, мм (рис. 4.31,г) | |||||
6 кВ | 10 кВ | В | А | d | Толщина | ||
РБ-125 РБ-130 РБ-140 РБ-165 РБ-170 РБ-185 РБ-195 | До 50 - - 70-120 150-185 240 - | - 16 - 25-50 70-120 150-185 240 | 125 130 140 165 170 185 195 | 41 42 42 60 60 61 63 | 43 44 49 52 55 62 65 | 21 22 22 26 28 31 33 | 10 12 12 10 12 12 12 |
Таблица 4.126. Технология монтажа стальных воронок
Операция | Технолог ни |
Разделка | Перед разделкой надевают стальную воронку и спускают по кабелю. |
Прошпарка разделки | Производят разделку кабеля Разделку кабелей 6 — 10 кВ прошпаривают массой МП |
Изолирование жил | Для защиты бумажной изоляции от увлажнения на нее |
Напайка заземления | накладываются 3 — 4 слоя ленты ПВХ или лакотканевой ленты от участка, расположенного па 50 мм ниже фарфоровых втулок, с заходом на неизолированную часть жилы. Лента накладывается с 50%-ным перекрытием и промазкой каждого слоя ленты соответствующими лаками |
Установка воронки | Провод заземления припаивают к оболочке и броне кабеля. Длина проводника должна учитывать необходимость заземления корпуса воронки и подсоединения к кабельной скобе 1 На кабель под горловину воронки подматывают смоляную ленту. | Воронку устанавливают на подмотку. снаружи выполняют подмотку из смоляной ленты и укрепляют кабельной скобой. Провод заземления заводят под болт хомутика, после чего подсоединяют к кабельной скобе. При наличии трансформатора сигнализации замыкания на землю провод заземления после подсоединения к болту хомутика заделки пропускают через тело трансформа-юра, а затем подсоединяют к заземленной кабельной скобе. На всем протяжении провод до выхода из трансформатора изолируют |
Установка пластин и втулок | Устанавливают распорную пластину или крышку на воронку. Под втулки на жилы, подматывают бумажный ролик или ленты бумажной изоляции для обеспечения плотной посадки втулок. Втулки располагают от распорных пластин на расстоянии 10 — 15 мм. Ребристая поверхность втулок должна выступать над краем воронки |
Оконцевание жил | Оконцевание жил наконечниками выполняют по принятому способу. Под наконечниками накладывают выравнивающую подмотку |
Заливка воронки | Воронку заливают в три приема: сначала — до распорной пластины, затем по мере усадки - в воронку и во втулки |
Таблица 4.127 Технология монтажа заделок ПКВ
Операция | Технология |
Разделка кабеля | Производят разделку кабеля. Длина жил должна быть принята с учетом местных условий. |
Оконцевание жил | Производят оконцевание жил по принятой технологии |
Изолирование жил | Для защиты полиэтиленовой изоляции на жилах от воздействия света на нее подматывают в два слоя поливинилхлоридную ленту (самосклеивающуюся ленту) или надевают поливинилхлоридные трубки. |
Зашита корешка | На корешок подматывают аналогичные ленты в два-три слоя |
Заливка компаундом | В сырых помещениях корешок заделки заливают эпоксидным компаундом. Ступень оболочки, изоляцию жил в корешке до уровня заливки (т. е. на 150 мм) обрабатывают напильником, обезжиривают и накладывают клей ПЭД-Б. Так же обрабатывают подмотку из лент и трубки. На участке брони длиной 50 мм накладывают подмотку из двух слоев самосклеивающейся ленты. Устанавливают съемную форму на подмотку на расстоянии 25 мм от края. Диаметр в верхней части должен быть 35 мм для кабелей сечением до 120 мм2 и 45 мм для 150-240 мм2. Жилы от края корпуса должны быть на расстоянии 5 мм. Форму заливают эпоксидным компаундом и снимают после отверждения компаунда |
Таблица 4.128. Испытание кабелей повышенным выпрямленным напряжением
Вид испытаний | Значения испытательного напряжения, кВ, для силовых кабельных линий на напряжение, кВ | Продолжительность испытания, мин | ||||
Кабели с бумажной изоляцией | Кабели с пластмассовой изоляцией | |||||
до 1 | 6 | 10 | 0.66 | 1 | ||
Приемо-сдаточные При капитальном ремонте Межремонтные | 6 2.5 - | 36 36-45 36-45 | 60 60 60 | 3,5* - - | 5* 2,5* - | 10 5 5 |
* Является обязательным для кабелей электрических станций, подстанций и РУ. Для остальных кабелей допускается замена проверкой мегаомметром на напряжение 2,5 кВ.
|
