Электромонтер поднимается на траверсу опоры и устанавливает там блок с бесконечным канатом. С помощью бесконечного каната на траверсу подают тяговый и страхующий изолирующие полипропиленовые канаты, заряженные в блоки, которые крепятся к траверсе опоры.
К стойке опоры крепится лебедка с капроновым канатом, конец которого соединяется с полипропиленовым канатом длиной 23 м. Свободный конец полипропиленового каната крепится к полимерному изолятору типа ЛК-70/330. Нижний конец полимерного изолятора соединяется с тележкой для перемещения по проводам с помощью четырех капроновых растяжек, закрепленных за нижние углы тележки. К теленке также крепятся изолирующий полипропиленовый канат и изолирующая лестница длиной 15 м.
Производятся монтаж системы страховки подъема тележки с помощью ПВУ-2, подъем тележки без электромонтера к проводу, проверка изолирующих приспособлений рабочим напряжением в течение 1 мин и спуск тележки на землю. Выполняется подъем тележки с электромонтером к проводам ремонтируемой фазы ВЛ. Колеса тележки устанавливаются на провода, проверяется работа тормозов. Полимерный изолятор и страхующий полипропиленовый канат отсоединяются от тележки.
В пролете тележку перемещают электромонтеры с земли при помощи изолирующего каната, присоединенного к тележке с одной стороны, и изолирующей лестницы — с противоположной стороны. Передвигаясь в тележке по проводам фазы вдоль пролета ВЛ, электромонтер производит ремонт провода, замену и ремонт дистанционных распорок проводов, гасителей вибрации, снятие набросов с проводов. При необходимости в тележку для перемещения по проводам с помощью изолирующего полипропиленового каната подаются с земли необходимые устройства, приспособления, инструменты и элементы арматуры.
Специальные требования по обеспечению безопасности работ. Выполнение работ под напряжением допускается при условии обеспечения в процессе работы расстояния промежутка провод — стойка опоры не менее 3 м
(при отклонении изолирующей подвески под действием ветра).
Расстояние по воздуху между металлическими частями полимерного изолятора, находящегося под фазным напряжением линии, должно быть не менее 2,6 м, а минимальная длина изолирующего полипропиленового каната — 3,3 м.
При подъеме и спуске различных приспособлений и инструментов с помощью изолирующих полипропиленовых канатов минимальное расстояние от провода до \ изолирующего каната должно быть не менее 0,1 м.
Бесконечный канат, выполненный из капрона или с примесью натурального волокна, может применяться для подъема различных приспособлений и инструментов только при удалении от токоведущих частей не менее чем на 2,5 м.
Метод ремонта под напряжением поддерживающих и натяжных изолирующих подвесок ВЛ 35-220 кВ. В соответствии с [4.24] ремонт под напряжением изолирующих подвесок ВЛ 35 — 220 кВ может быть произведен с применением телескопической вышки с изолирующим звеном (рис. 4.38) , изолирующей лестницы (рис. 4.39) и изолирующих площадок (рис. 4.40, 4.41).

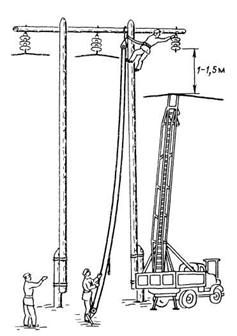

Рис. 4.38. Положение телескопической вышки с изолирующим звеном перед началом работ
Рис. 4.39. Положение изолирующей лестницы перед началом работ
Рис. 4.40. Положение поворотной изолирующей площадки на опоре перед началом работ
При подъеме электромонтера по изолирующей лестнице ее рабочая площадка должна находиться на расстоянии не менее 3 м от провода. При работе с телескопической вышкой на эту же высоту выдвигают телескопическую часть вышки; при этом в первую очередь выдвигают верхнее изолирующее звено с рабочей площадкой и находящимся на ней электромонтером.
Поворотную изолирующую площадку устанавливают на стойке опоры на расстоянии 1 — 1,5 м от провода вдоль линии (см. рис. 4.40). Подвесную изолирующую площадку подвешивают к траверсе на расстоянии 1,5 м от провода в вертикальном положении (см. рис. 4.41).
При производстве работ на опорах, на которых установлены трубчатые разрядники, последние должны быть выведены из работы или сняты.
Основные положения по технологии производства работ. Замена поддерживающих изолирующих подвесок с применением телескопической вышки или изолирующей лестницы, снабженных рамой для упора провода. Метод применяют на ВЛ 35—110 кВ с деревянными и металлическими опорами, у которых масса провода в одном пролете не превышает 200 кг. Последовательность операций следующая.
Телескопическую вышку с рамой, установленной на рабочей площадке (или изолирующую лестницу с полностью выдвинутой рамой), располагают вдоль линии под дефектной изолирующей подвеской и пробным выдвижением верхнего звена проверяют правильность выбранного положения вышки (лестницы).
Рис. 4.41. Положение подвесной изолирующей площадки перед началом работ
Валик рамы должен упираться в провод на расстоянии 20 — 30 см от подвесного зажима. Для спуска и подъема изоляторов на опоре устанавливают бесконечный канат (рис. 4.42). Выдвигают верхнее звено изолирующего устройства до тех пор, пока валик рамы не упрется в провод. При работе с телескопической вышки электромонтер при выдвижении верхнего звена находится на рабочей площадке, а при работе с изолирующей лестницы электромонтер поднимается по ней на рабочую площадку после того, как рама упрется в провод.
Рис. 4.42. Размещение изолирующей лестницы и бесконечного каната при замене поддерживающей гирлянды изоляторов на ВЛ 35 кВ
Рис. 4.43. Отцепка провода от гирлянды:
1 — выдвижная рама; 2 — валик выдвижной рамы; 3 — штанга для переноса потенциала
Рис. 4.44. Отцепка поддерживающей гирлянды на линии 35 кВ
После подъема до уровня рабочей площадки электромонтер гибким проводником соединяет свой экранирующий комплект с металлическим основанием рабочей площадки. При приближении к проводу на расстояние 0,5 м электромонтер с помощью штанги переносит потенциал провода на металлическое основание рабочей площадки. Электромонтер, находясь на рабочей площадке, отцепляет гирлянду изоляторов от поддерживающего зажима (рис. 4.43), после чего при работе с изолирующей лестницы спускается на землю, а при работе с телескопической вышки остается на рабочей площадке.
Опускают верхнее звено изолирующего устройства с проводом, опирающимся на валик рамы, на 1 м для линий 35 кВ и на 2 м для линий 110 кВ.
Отцепляют от траверсы дефектную гирлянду изоляторов и с помощью бесконечного каната опускают ее на землю; на линиях 35 кВ электромонтер производит эту операцию со стойки опоры (рис. 4.44), а на 110 кВ для этого используют специальный трап (рис. 4.45), на котором располагается электромонтер при отцепке изоляторов от траверсы.
Подъем и установку отремонтированной гирлянды изоляторов производят в обратной последовательности.
Замена поддерживающих изолирующих подвесок с применением изолирующего устройства (вышки, лестницы, площадки) и поворотной стрелы с вспомогательной гирляндой. Метод применяют на ВЛ 35 — 110 кВ с деревянными и металлическими опорами в тех случаях, когда масса провода одного пролета превышает 200 кг. Для восприятия массы провода применяют поворотную стрелу с вспомогательной гирляндой, которой могут быть произведены при необходимости также опускание или подъем провода, отцепленного от дефектной изолирующей подвески.
Последовательность операций при этом следующая.
Поворотную стрелу поднимают на опору при помощи бесконечного каната и устанавливают ее на стойке опоры, расположив вдоль линии между проводами (рис. 4.46). Электромонтер размещается на рабочей площадке изолирующего устройства. Поворачивают стрелу и подводят вспомогательную гирлянду с подвесным зажимом к проводу.
Электромонтер на изолирующем устройстве переносит потенциал провода на рабочую площадку, закрепляет провод в зажиме вспомогательной гирлянды, отцепляет его от дефектной изолирующей подвески (рис. 4.47). Изолирующее устройство выводят из рабочего положения, и электромонтер опускается на землю.
Червячной лебедкой, установленной на поворотной стреле, опускают вспомогательную гирлянду с проводом на 1,5 — 2 м при применении телескопической вышки или лестницы и на 3-4 м при применении изолирующей площадки. Дефектную изолирующую подвеску отцепляют от траверсы и при помощи бесконечного каната опускают на землю.
Подъем и установку отремонтированной изолирующей подвески производят в обратной последовательности.
Замена поддерживающих изолирующих подвесок с применением изолирующего устройства (вышки, лестницы, площадки), изолирующих тяг и поворотного крана. Метод применяют на линиях 110 — 220 кВ в тех случаях, когда отцепленный от изолирующей подвески провод не может быть снижен. Для временного восприятия веса провода применяют изолирующие тяги, а для вывода дефектной гирлянды изоляторов из рабочего положения и перемещения ее к стойке опоры — поворотный кран.
Последовательность операций при этом следующая.
С помощью бесконечного каната на траверсу поднимают и устанавливают две изолирующие тяги и поворотный кран (рис. 4.48).
Электромонтер после размещения в изолирующем устройстве и переноса потенциала укрепляет на проводе захваты изолирующих тяг, при помощи винтовых устройств переводит вес провода с изолирующей подвески на изолирующие тяги (рис. 4.49), отцепляет от гирлянды изоляторов поддерживающий зажим. Электромонтера, находящегося на изолирующем устройстве, отводят от провода, он опускается на землю.
Электромонтеры, работающие на траверсе, располагают поворотный кран над дефектной гирляндой, прикрепляют хомут к шапке верхнего изолятора, затем лебедкой поворотного крана приподнимают гирлянду изоляторов и отцепляют ее от траверсы, после чего поворотным краном переносят к стойке опоры (рис. 4.50). При помощи бесконечного каната опускают на землю дефектную гирлянду изоляторов.
|
