Через конденсатор С54 напряжение сигнала РЧ пос­тупает на вход преобразователя частоты. Преобразова­тель частоты собран на транзисторе VT3 по схеме с от­дельным гетеродином. Гетеродин выполнен на транзисторе VT4 по схеме с общим эмиттером. В коллекторную цепь транзистора включен резонансный контур, образованный катушкой L12, конденсаторами С59, С60, С63 и С92 и варикапом VD5. Напряжение с гетеродинного контура через конденсатор С58 подается в цепь эмиттера тран­зистора VT3. В коллекторную цепь транзистора VT3 вклю­чен резонансный контур L13 С61 С62, настроенный на частоту 10,7 МГц.

Усилитель ПЧ ЧМ сигналов выполнен на микросхеме DA4. Нагрузкой усилителя ПЧ ЧМ сигналов является широкополосный фильтр, образованный катушками транс­форматоров Т5 и Т6 и конденсаторами С70 — С72, С74, С75 с емкостной связью между контурами.

Детектор ЧМ сигналов и детектор АРУ выполнен на микросхеме DA5. С детектора ЧМ сигналов напря­жение сигнала ЗЧ подается на вход УЗЧ.

Усилитель ЗЧ собран на микросхеме DA6. Нагруз­кой УЗЧ служит звуковая катушка динамической го­ловки В.

Для защиты от помех, возникающих от электро­оборудования автомобиля при работе двигателя, в цепь питания включен фильтр L15 С90 L16. Для освещения шкалы радиоприемника при его включении в радио­приемнике применена лампа HL.

Режимы работы транзисторов и микросхем по пос­тоянному и переменному току указаны на схеме.

Конструкция. Радиоприемник состоит из четырех функциональных блоков: механизма настройки, основной платы, блока УКВ и блока преобразователя напряжения. Несущим элементом конструкции является коробчатое шасси. К боковой стенке шасси крепятся блок УКВ, блок преобразователя напряжения и механизм настройки.

Основная плата радиоприемника установлена на шасси снизу. На передней панели в верхней части распо­ложена шкала с ориентировочной градуировкой. Под шкалой расположены: слева — ручка включения и регу­лятора громкости, справа — ручка настройки, между ручками — кнопки переключения диапазонов.

На основной плате установлены переключатель диа­пазонов и радиоэлементы, за исключением радиоэлементов блока УКВ и преобразователя напряжения.

Электромонтажная схема платы показана на рис. 2.8. На рис. 2.9. показаны электромонтажные платы блока УКВ (а) и преобразователя напряжения (б).

В механизме настройки приемника использованы ферритовые трубки и сердечники без опрессовки пласт­массой с центральным отверстием для крепления повод­ка. Крепление ферритовых трубок осуществляется без разделяющих их перегородок. Длина хода ферритовых сердечников составляет до 15 мм. Катушки ферроиндук-тора крепятся без переходной платы.

Таблица 2.3

Моточные данные катушек, дросселей и трансформаторов радиоприемника «А-373» (А-373М»)

Обозначение по схеме	Число витков	Марка и диаметр провода, мм	Сердечник	Индуктивность, мкГН	Сопротивление посто­янному току, Ом
L1	210	ПЭВ-1 0,08	М400НН	66	14
L2	210	ПЭВ-1 0,08	М400НН	77	18
L3	105X3	ПЭВ-1 0,1	М600НН-ЗСС	1320	11,8
L4	210	ПЭВ-1 0,08	М400НН	66	14
L5	10+10	ПЭВ-1 0,1	М600НН-ЗСС	7,5	1,0
L6	9	ЛЭП-ЗХ0.06	Без сердечника		0,4
L7	38	ПЭВ-1 0,1	М600НН-ЗСС	28	1,6
L8	26	ПЭВ-1 0,1	М600НН-ЗСС	13	1,0
L9	60X3	ПЭВ-1 0,1	М600НН-ЗСС	450	5,0
L10	210	ПЭВ-1 0,08	М400НН	66	14
L11	25 + 25 + 9	ПЭВ-1 0,1	М500НН-ЗСС	7,5	1,4
L12	6,75	ММ 0,51		0,23	0,05
L13	8X3	ПЭВ-1 0,15	М100НН-2СС	1,4	0,4
L14	2 + 2 + 3	ПЭЛШО 0,15	М100НН-2СС	029	0,1
L15	75	ПЭВ-1 0,31	М600НН-ЗСС	14	0,3
L16	75	ПЭВ-1 0,31	М600НН-ЗСС	14.	0,3
L	30	ПЭЛ 0,1	Без сердечника	4,6	0,05
Т1	80X3,40X3	ПЭВ-1 0,1	М600НН-ЗСС	750; 190	6,8; 3,4
Т2	80 + 70X2	ПЭВ-1 0,08	М600НН-ЗСС	120; 165	9,8; 9,8
	80X2 + 60
ТЗ	3,25; 8,5	ПЭВ-1 0,15
		ММ 0,51		0,3	0,05
Т4	2,25	ПЭВ-1 0,15
		ММ 0,51		0,3	0,05
Т5; Т6	17	ПЭЛШО 0,2	М100НН-2СС	1,15	0,3

Примечания: 1. У катушек L.1, L2. L4. LiO и трансформатора Т2 сердечники трубчатые.

2. Катушки L15 и L16 помещены в ферритовые чашки М600НН-ЗСС (411-30).

3. Катушки трансформатора Т2 имеют подстроенные сердечники из материала М600НН-ЗСС.

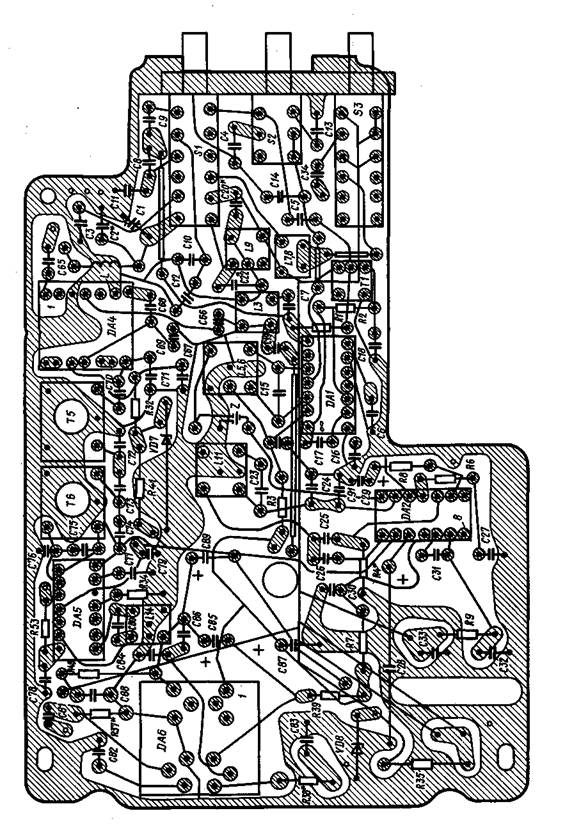

Рис. 2.8. Электромонтажная схема основной платы ра­диоприемника А-373 (А-373М)

Блок УКВ выполнен в виде отдельного законченного блока, помещенного в экран. Монтаж деталей на платах радиоприемника выполнен печатным способом.

Моточные данные катушек, дросселей и трансформа­торов приведены в табл. 2.3.

В радиоприемнике применены следующие детали: ре­зисторы Rl — R16, R32 — R35, R37 — R39, R4I типа ВС-0, 125а; R17- R31 типа КИМ-0,05; R36 типа СПЗ-4вМ; R40 типа МОН-0,5; конденсаторы Cl, C12, С47, С53 типа КПК МП-3; С2, С7 — С10; С16, С20, С44, С54, С56 — С61, С63, А-373 (А-373М): а — УКВ; б — преобразователь напряжения С73 типа КД-1; СЗ, С5, С17, С18, С24 — С26, С31 — СЗЗ, С41, С45, С46, С48 — С52, С55, С62, С65 — С70, С72, С74 — С78, С86 типа К10-7в; С4, С6, СП, С27, С36, С38, С40, С64, С7!, С80, С88 типа КЛС-1; С13, С14, С15, С22, С23, С35, С37, С39, С84 типа К22У-1Б; С19, С21, С29, СЗО, С42, С43, С79, С82, С87, С89 и С90 типа К50-16; С28 типа К50-12; С34, С81 типа К50-6; переключатели S1 — S3 типа П2К.

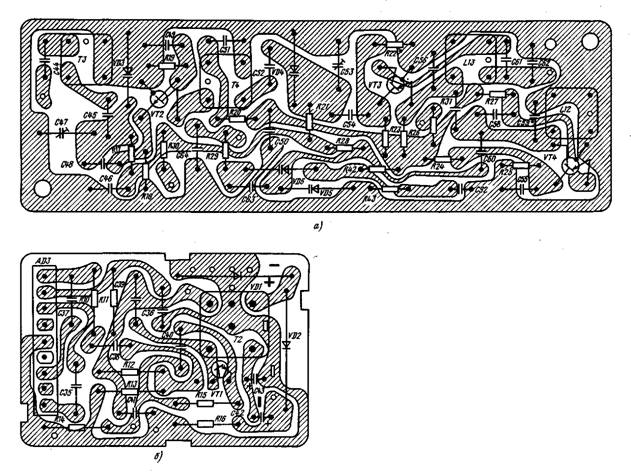

Рис. 2.9. Электромонтажные схемы плат радиоприемника

Радиоприемник А-373М предназначен для работы в автомобилях «Москвич». В комплект радиоприемника вхо­дят те же детали, что и в радиоприемник А-373, и антен­ный кабель. Принципиальная схема радиоприемника и его конструкция такие же, как и у радиоприемника А-373. Основные технические данные приведены в при­ложении 2.

РАДИОПРИЕМНИК «А-373Б» («А-373БМ»)

Радиоприемник предназначен для установки в автомо­билях «Москвич» с штыревой антеной АР-105. Он работает в диапазонах ДВ и СВ.

В комплект радиоприемника входит динамическая го­ловка 4ГД-8Е на отражательной доске, антенный кабель и три предохранителя ВПТ6-7 на 1А.

Основные технические данные радиоприемника приве­дены в приложении 2.

Принципиальная электрическая схема в основном соот­ветствует принципиальной электрической схеме радиопри­емника А-373 (А-373М), за исключением элементов тракта ЧМ и блока преобразователя напряжения. Основными отли­чиями в схеме и конструкции радиоприемника А-373Б (А-373БМ) от схемы и конструкции радиоприемника А-373 (А-373М) являются: микросхемы К157УС2 и К157УСЗ в радиоприемникеА-373 (А-373М) заменены соответственно на К157ХА1А и К237ХА2; вместо кнопки «У» введен перек­лючатель тембра (независимого включения с двойным нажатием); конденсаторы С1 и С12 — типа КТ-23.

РАДИОПРИЕМНИК «ТОНАР-АВТО-301»

Радиоприемник предназначен для установки в автомо­билях «Москвич» со штыревой антенной АР-105 и работает в диапазонах ДВ, СВ и УКВ.

В комплект радиоприемника входит динамическая го­ловка 4ГД-8Е на отражательной доске, антенный кабель и предохранители ВП2Б-1В-1А.
