Автомобильная радиоприемная и звуковоспроизводящая аппаратура (стр. 15 )

Радиоприемник имеет габаритные размеры 55,5Х X185X184 мм. Остальные эксплуатационные параметры радиоприемника А-271Г такие же, как и у радиоприемника А-271.

Из радиоприемника А-271Г исключен резистор R57 сопротивлением 100 Ом, а для стабилизации напряжения питания блока УКВ и УПЧ-ЧМ применен стабилитрон VD6 (Д814А). Типы отдельных радиоэлементов радиопри­емника А-271Г заменены по сравнению с радиоприемником «А-271»: конденсаторы С6 и С86 типа К10-7в; С57, С64, С67, С72 — С74, С76, С78 типа КЛС-1.

Таблица 2.6

Моточные данные вариометров, контурных катушек и дросселя радиоприемника А-271 (А-271Г)

Обозначение по схеме	Число витков	Марка и диаметр провода, мм	Сердечник	Индуктив­ность, мкГц	Сопротив­ление постоянному току, Ом
Материал	Длина, мм	Диаметр, мм
L1	220	ПЭВ-10,1	М600Н-30С	30	3,5	76	8,5
L2	220	ПЭВ-10,1	М600НН-ЗСС	30	3,5	66	8,5
L3	105X3	ЛЭПЗХ0.06	М600НН-ЗСС	12	2,8	1320	11,8
L4	220	ПЭВ-1 0,1	М600НН-ЗСС	30	3,5	76	8,5
L5	220	ПЭВ-1 0,1	М600НН-ЗСС	30	3,5	66	8,5
L6	10X2+9	ЛЭПЗХ0,06	Без сердечника			7,5	1,0
L7	8	ПЭВ-1 0,1	М600НН-ЗСС	12	2,8		0,4
L8	25X2+9	ПЭВ-1 0,1	М600НН-ЗСС	12	2,8	7,5	1,4
L9	40X3	ПЭВ-1 0,1	М600НН-ЗСС	12	2,8	190	3,4
L10	80X3	ПЭВ-1 0,1	Без сердечника			750	6,8
L11	60X3	ПЭВ-1 0,1	М600НН-ЗСС	12	2,8	450	5,0
L12	38	ПЭВ-1 0,1	М600НН-ЗСС	12	2,8	28	1,6
L13	26	ПЭВ-1 0,1	М600НН-ЗСС	12	2,8	13	1,0
L14	220	ПЭВ-1 0,1	М600НН-ЗСС	30	3,5	66	8,5
L15	9,5	ММ 0,8 (медная, се­ребряная)	Алюминий	40	5	0,29
L16	4,5	ПЭВ-1 0,27	То же	40	5	0,2
L17	10,5	ММ 0,8 (медная, серебр.)	— » —	40	5	0,29
L18	10,5	То же	— » —	40	5	0,29
L19	22	ПЭВ-1 0,2	М100НН-2СС	12	2,8	2,85	0,4
L20	24	ПЭЛШО 0,15	М100НН-2СС	12	2,8	1,9	0,4
L21	24	ПЭЛШО 0,15	М100НН-2СС	12	2,8	1,9	0,4
L22	20	ПЭЛ 0,41	М100НН-2СС	12	2,8	3,75	0,2
L23	32	ПЭЛШКО 0,15	М100НН-2СС	12	2,8	2,6	0,6
L24	32	ПЭЛШКО 0,15	М100НН-2СС	12	2,8	2,6	0,6
L25	32	ПЭЛШКО 0,15	М100НН-2СС	12	2,8	2,6	0,6
L26	32	ПЭЛШКО 0,15	М100НН-2СС	12	2,8	2,6	0,6
L27	32	ПЭЛШКО 0,15	М100НН-2СС	12	2,8	2,6	0,6
L28	16X2	ПЭЛШКО 0,15	М100НН-2СС	12	2,8	2,7	0,6
L29	12	ПЭЛШКО 0,15	Без сердечника			0,6
L30	75	ПЭВ-1 0,31	М600НН-ЗСС	12	3,5	14
L31.32	75	ПЭВ-1 0,31	М600НН-ЗСС	12	3,5	14
		ПЭВ-1 0,2	Без сердечника			4,6	0,05

Примечание. На общем каркасе намотаны катушки: LI и L2, 1-4 и L5, L6 и L7, L9 и L10, 1.12 и LI3, LI5 и L16, L21 и L22, L24 и L25, L26 и L27 L30.

РАДИОПРИЕМНИК «А-275» («А-275В»)

Радиоприемник предназначен для установки в автомо­билях «Волга» с питанием от бортовой сети 13,2 В. Он работает в диапазонах ДВ, СВ и УКВ. В радиоприемнике применяется автоматическая подстройка частоты гетеро­дина и фиксированная настройка на частоты пяти радио­станций (по две радиостанции в диапазонах ДВ и УКВ и одной — в диапазоне СВ).

С помощью регулятора тембра меняется АЧХ: левому крайнему положению регулятора соответствует «Узкая полоса», среднему положению — «Широкая полоса» с завалом верхних ЗЧ в два раза, правому положению — «Широкая полоса».

Основные технические данные радиоприемника приве­дены в приложении 2.

Принципиальная электрическая схема показана на рис. 2.22. Усиление AM и ЧМ сигналов осуществляет­ся раздельными трактами.

Тракт усиления AM сигналов (усилитель радиочастот, гетеродин и преобразователь) выполнен на микросхеме DA1.

Входная цепь УРЧ собрана по схеме П-образного контура. Она настраивается с помощью двухслойной ка­тушки переменной индуктивности LI, L2. В диапазоне ДВ обе катушки включаются последовательно, в диапазо­не СВ используется только катушка L1. Нагрузкой УРЧ служит П-образный контур, перестраиваемый с помощью катушек переменных индуктивностей L4, L5. Контур гетеродина образован катушкой переменной индуктивности L14 и конденсаторами С22 и С23. Катушки L9 и L10 являются сопрягающими в диапазоне СВ, катушка L11 — в диапазоне ДВ, катушки L12 и L13 — в диапазо­нах ДВ и СВ. Нагрузкой преобразователя частоты служит пьезоэлектрический фильтр Z1. Для согласования выхода преобразователя частоты с нагрузкой служит согласующий фильтр Tl (L6, С17, L7). С выхода преобразователя частоты сигнал ПЧ (465 кГц) поступает на контакт 1 микросхемы DA2.

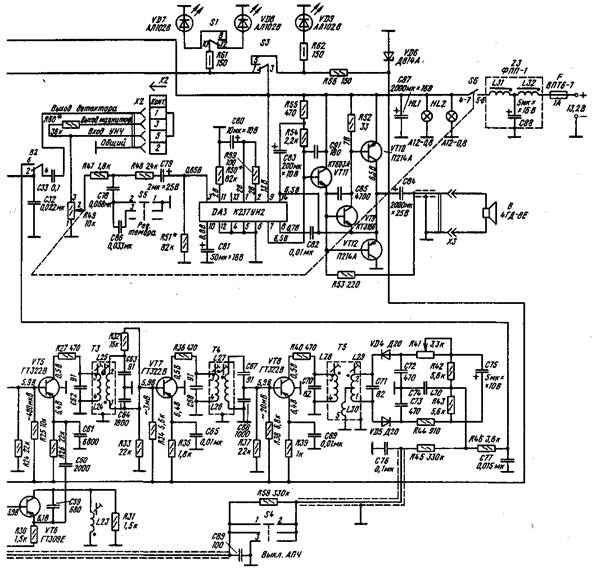

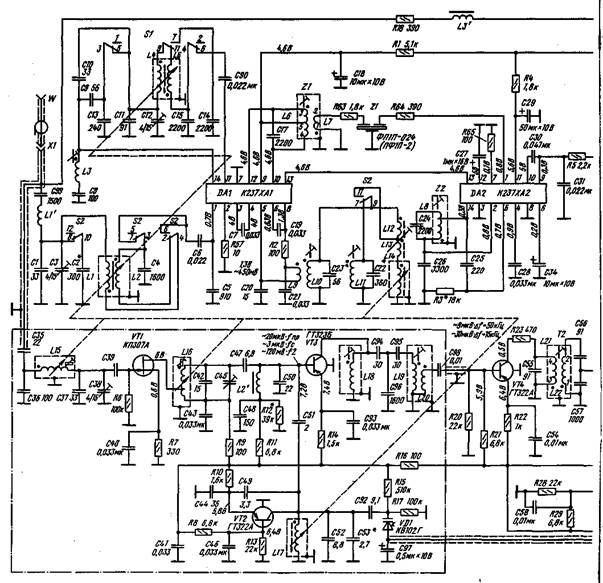

Рис. 2.22. Принципиальная электрическая схема радиоприемника А-275 (А-275В)

Усилитель ПЧ, детектор и усилитель АРУ выполне­ны на микросхеме DA2. Нагрузкой первого каскада УПЧ служит контур Z2 (L8, С24). Детектор AM сигналов яв­ляется одновременно и детектором АРУ. Напряжение АРУ поступает в УРЧ (контакт 13 микросхемы DA1) и в пер­вый каскад УПЧ (контакт 13 микросхемы DA2). С выхода детектора сигнал ЗЧ поступает на вход УЗЧ.
