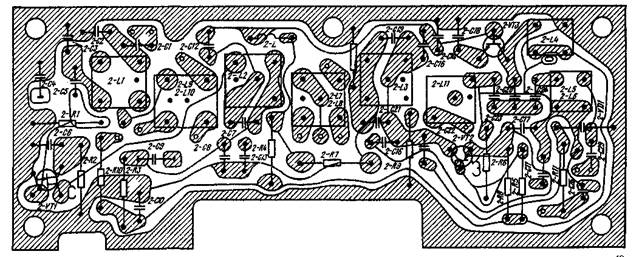

Рис. 2.26. Электромонтажная схема платы УКВ радиоприемника «Былина-207» («Былина-207В»)

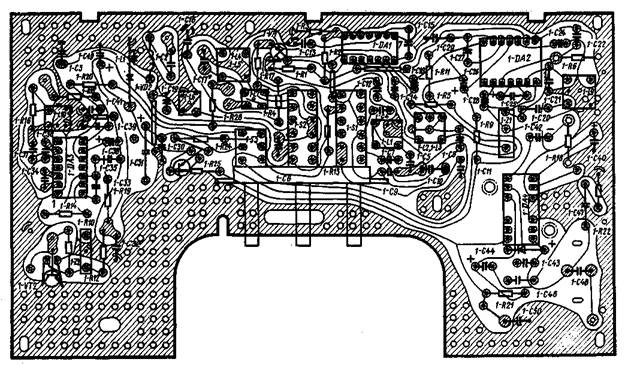

Рис. 2,27. Электромонтажная схема платы СДВ-ПЧ радиоприемника «Былина-207» («Былина-207В»)

РАДИОПРИЕМНИК «УРАЛ-АВТО»

Радиоприемник предназначен для установки в авто­мобилях «Москвич-412» с антенной АР-105. Он работает в диапазонах ДВ, СВ, KB и УКВ. Радиоприемник может быть также использован для работы вне автомобиля — в качестве переносного. В этом случае прием радиосигнала осуществляется встроенной магнитной антенной в диапазо­нах ДВ и СВ или штыревой телескопической антенной в диапазонах KB и УКВ. Если радиоприемник исполь­зуется в качестве переносного, к нему можно подключить наружную антенну и магнитофон. В радиоприемнике при­меняются плавная регулировка тембра и громкости, ав­томатическая регулировка усиления и автоматическая подстройка частоты в УКВ диапазоне.

В комплект радиоприемника входят динамическая го­ловка 2ГД-28(2ГД!9), антенный кабель, кассета с уси­лителем мощности ЗЧ, фильтр питания и запасные пред­охранители.

Основные технические данные радиоприемника приве­дены в приложении 2.

Принципиальная электрическая схема показана на рис. 2.28.

В тракте усиления AM сигналов входные цепи ДВ и СВ диапазонов работают от встроенной магнитной антен­ны (при использовании радиоприемника вне автомобиля) и от автомобильной антенны (при работе радиоприемни­ка в автомобиле). Входные цепи перестраиваются с по­мощью блока конденсаторов переменной емкости С1-9, со­пряженного с ферровариометром для перестройки контуров УРЧ и гетеродина.

Входные контуры тракта AM сигналов при использо­вании радиоприемника вне автомобиля образованы в диа­пазонах ДВ и СВ катушками L1-1 и. L1-2, размещенными на ферритовым стержне магнитной антенны. При работе радиоприемника в автомобиле переключателем S1-7 маг­нитная антенна отключается и в качестве катушек вход­ных используются катушки L1-6 и L1-8. Катушки связи L1-7 и L1-5 служат для подключения автомобильной ан­тенны к входным контурам радиоприемника.

Входная цепь радиоприемника в диапазоне KB состо­ит из двух широкополосных контуров (неперестраивае-мых), настроенных на середину поддиапазона. Сигнал из антенны поступает на первый контур, настроенный на сред­нюю частоту поддиапазона. Второй контур, включенный последовательно в цепь передачи сигнала на вход первого транзистора приемника, настроен на частоту зеркального канала. Вторые контуры Ll-12, Cl-12; Ll-14, Cl-14; L1-16, С1-16 являются фильтр-пробками для частот зеркальных каналов. Настройка на станции в этом случае осуществля­ется с помощью катушки ферровариометра L1-10.

Усилитель РЧ выполнен на транзисторе VT1-1 по схе­ме резонансного усилителя с включением транзистора по схеме с общим эмиттером. В коллекторную цепь тран­зистора включены резонансные контуры, настройка кото­рых осуществляется с помощью катушки L1-24.

Преобразователь частоты собран по схеме с отдель­ным гетеродином. Гетеродин выполнен на транзисторе VT1-2 по индуктивной трехточечной схеме. Частота гетеро­дина изменяется с помощью катушки L1-17 в диапазонах ДВ и СВ и L1-10 в диапазоне КВ. Преобразователь частоты собран на транзисторе VT1-3 по схеме с общим эмиттером. Нагрузкой преобразователя служит четырех-контурный фильтр сосредоточенной селекции с внешнеем-костной связью между контурами (Ll-31, C-40; L1-32, CI-44; Ll-33, Cl-45; Ll-ЗЧ, C1-46). Напряжение гетеродина в диапазонах ДВ и СВ подается в эмиттер-транзистора VT1-3 с эмиттера VT1-2, я в диапазоне KB — с катушек связи гетеродинных контуров Ll-25, L1-26 и L1-23. Для подавления помех с частотой, равной промежуточной, в цепь базы транзистора VT1-3 включен последовательный резонансный контур L1-28, С1-37, настроенный на частоту 465 кГц.

Детектирование AM сигналов осуществляется ампли­тудным детектором, выполненным на диоде VD1-1. Диод является также и детектором АРУ. Для согласования вы­хода детекторов AM и ЧМ сигналов со входом УРЧ в схеме применен эмиттерный повторитель на транзисторе VT1-6. Управляющее напряжение АРУ снимается с нагруз­ки детектора и через фильтры Rl-13, C1-58 и Rl-10, C1-51 подается в цепь базы VT1-1 и VT1-4.

Для стабилизации режима работы транзисторов VT1-3 — VT1-5 питание их базовых цепей стабилизированы с помощью стабилитрона VD1-2, с которого снимается опорное напряжение 1,5 В.

В тракте усиления ЧМ сигналов входная цепь блока УКВ представляет собой широкополосный неперестраивае-мый контур L3-1, СЗ-1, СЗ-2, имеющий индуктивную связь с антенной.

Усилитель РЧ выполнен на транзисторе VT3-1 по схе­ме резонансного усилителя с включением транзистора по схеме с общей базой. Нагрузкой УРЧ служит резонансный контур L3-3, СЗ-4, СЗ-5, СЗ-6, перестраиваемый с помощью катушки L3-3. Для защиты последующих каскадов от перегрузки при воздействии сильных сигналов контур УРЧ зашунтирован диодом VD3-1. Для устранения шунтирую­щего воздействия диода на резонансный контур при пос­туплении на вход радиоприемника малых сигналов на диод подается напряжение смещения, снимаемое с резистора R3-4.

Преобразователь частоты собран по схеме с отдель­ным гетеродином. Гетеродин выполнен на транзисторе VT3-3, в коллекторную цепь которого включен контур L3-4, СЗ-12 — СЗ-16. Гетеродин связан с преобразователем частоты с помощью витка связи (выводы 3, 4 катушки L3-4), выполненного на плате печатным способом. Преоб­разователь частоты на транзисторе VT3-2 включен по схе­ме с общим эмиттером. Нагрузкой его служит резонансный контур L3-7, СЗ-11, настроенный на частоту 10,7 МГц. Преобразование частоты осуществляется по первой гармо­нике гетеродина. Режимы работы транзисторов преобразо­вателя частоты и гетеродина определяются делителями на­пряжений в цепях баз транзисторов (R3-5, R3-6 для пре­образователя частоты, R3-11 и R3-12 для гетеродина). Для увеличения входного сопротивления в схеме преобра­зователя частоты применена цепь обратной связи по про­межуточной частоте (резистор R3-7).

Автоматическая подстройка частоты блока УКВ осу­ществляется с помощью варикапа VD3-2, включенного в контур гетеродина. Начальное напряжение смещения на варикап VD3-2 подается со стабилитрона VD3-3, а управ­ляющее напряжение АПЧ с дробного детектора через резистор R3-8. .

Усилитель ПЧ ЧМ сигналов четырехкаскадный, вы­полнен на транзисторах VT2-1 — VT2-4 с включением транзисторов по схеме с общим эмиттером. Нагрузками первых трех каскадов УПЧ ЧМ сигналов служат двух-контурные фильтры Zl — Z3, настроенные на частоту 10,7 , МГц. Для улучшения согласования транзисторов по входу и выходу и уменьшения шунтирующего воздействия на контуры со стороны транзисторов в УПЧ ЧМ сигналов применено неполное включение контуров. Для исключения самовозбуждения последовательно с контурами в коллек­торную цепь включены балластные резисторы сопро­тивления по 330 Ом. Нагрузкой четвертого каскада УП ЧМ сигналов служит контур дробного детектора L2-10, С2-14.

Для повышения температурной устойчивости УПЧ ЧМ сигналов его режим работы по базовым цепям стабилизи­рован с помощью стабилитрона VD2-3, с которого снима­ется опорное напряжение 1,5 В.

Детектирование ЧМ сигналов осуществляется дроб­ным детектором, выполненным на диодах VD2-1 и VD2-2. Балансировка его плеч проводится с помощью резистора R2-14.

Управляющее напряжение АПЧ через фильтр R2-19, С2-23 и резистор R3-8 поступает на варикап VD3-2 в блоке УКВ.

Усилитель ЗЧ является общим для AM и ЧМ сиг­налов. Первый каскад УЗЧ выполнен на транзисторе VT1-6 по схеме эмиттерного повторителя и служит для согласования высокоомного выхода дробного детектора с низкоомным входом УЗЧ. Второй и третий каскады УЗЧ выполнены на транзисторах VT2-5 и VT2-6 с вклю­чением их по схеме с общим эмиттером и с гальванической связью между каскадами. Для поддержания температурной стабилизации режима работы транзисторов первые два каскада УЗЧ охвачены отрицательной обратной связью по постоянному току (напряжение смещения на базу тран­зистора VT2-5 поступает с делителя R2-25, R2-28 эмиттера транзистора VT2-6). Нагрузкой транзистора VT2-6 служит трансформатор Т2-1, со вторичной обмотки которого напряжения, сдвинутые по фазе на 180°, подаются на базы транзисторов выходного каскада.

Выходной каскад УЗЧ собран на транзисторах VT2-7 и VT2-8 по двухтактной схеме с трансформаторным выходом и нейтрализацией внутренней обратной связи (С2-31, С2-32). Напряжение смещения на базы транзисто­ров снимается с делителя R2-29, R2-30. Нагрузкой выход­ного каскада УЗЧ служит трансформатор Т2-2, во вторичную обмотку которого включается динамическая головка В2 при использовании радиоприемника вне автомобиля или блок усилителя мощности — при работе радиоприем­ника в автомобиле. При работе вне автомобиля для улучшения АЧХ и УЗЧ применена отрицательная обратная связь, охватывающая два последних каскада. Напряжение отрицательной обратной связи со специальной обмотки V трансформатора Т2-2 через переключатель S1-7 и цепь R2-27, С2-30 подается в цепь эмиттера транзистора VT2-6 (цепь обратной связи используется только при работе радиоприемника вне автомобиля).

Тембр верхних ЗЧ регулируется с помощью цепи R2-33, С2-25, С2-36. Напряжение питания цепей радио­приемника стабилизируется с помощью стабилизатора VD2-4.

Усилитель мощности ЗЧ однокаскадный, выполнен на транзисторах VT4-1 и VT4-2 с двухтактным трансформа­торным выходом. Напряжение смещения на базу транзис­тора VT4-1 снимается с делителя R4-2, R4-3, а на базу VT4-2 с делителя R4-6, R4-7. Эти резисторы совместно с резисторами R4-4 и R4-5 позволяют осуществить темпера­турную стабилизацию. Нагрузкой усилителя мощности служит звуковая катушка динамической головки В1, вклю­ченная в обмотку III трансформатора Т4-1 (сопротивление звуковой катушки равно 4,5 Ом). Для улучшения частот­ных свойств и снижения нелинейных искажений в уси­лителе мощности применены две симметричные цепи отри­цательной обратной связи по напряжению, охватывающие усилитель мощности и выходной каскад УЗЧ (R4-1, С4-1, С4-2, R4-8, С4-4, С4-6).

Для защиты от помех, возникающих от электрообору­дования автомобиля при работе двигателя, в цепь питания включен фильтр L4-1, С4-9, L4-2, С4-8. Для подсветки шкалы радиоприемника используется лампа HL, которая включается переключателем S1 при работе радиоприемни­ка вне автомобиля.
