Автомобильная радиоприемная и звуковоспроизводящая аппаратура (стр. 39 )

Преобразователь частоты ЧМ сигналов собран на транзисторе VT2 по схеме с отдельным гетеродином. Ге­теродин выполнен на транзисторе VT3 по емкостной трех­точечной схеме. Напряжение гетеродина через конденсатор С10 подается на базу транзистора VT2 преобразователя частоты. Его нагрузкой служит контур L3, С17, С18, наст­роенный на промежуточную частоту 10,7 МГц.

Перестройка по диапазону входного и выходного кон­тура УРЧ и контура гетеродина осуществляется с по­мощью варикапов, включенных в контуры. Емкость вари­капов изменяется путем подачи на них напряжения, сни­маемого с точки 2 платы преобразователя напряже­ния (А5).

В блоке УКВ применена автоматическая подстройка частоты гетеродина.

Первые два предварительных каскада усиления ПМ ЧМ сигналов выполнены на транзисторах VT1 и VT2, расположенных на плате А2. Нагрузкой первого каскада УПЧ служит резонансный контур LI C2, нагрузкой вто­рого — резистор R5. Применение в качестве нагрузки первого УПЧ резонансного контура позволяет повысить устойчивость работы тракта и снизить уровень проник­новения на вход детектора напряжения гетеродина. Изби­рательность по соседнему каналу обеспечивается включе­нием в схему пьезокерамического фильтра Z1.

На микросхеме DA1 выполнен усилитель-ограничи­тель, частотный детектор совпадений и предварительный УЗЧ. Фазосдвигающий контур L2, С10 настроен на часто­ту 10,7 МГц. Для снижения коэффициента гармоник контур зашунтирован резистором R8. С вывода 10 микро­схемы через фильтр R40, СЗ в блок подается управляю­щее напряжение АПЧ. Переменным резистором R41 уста­навливается напряжение АПЧ 1,4 В при отсутствии сиг­нала на входе УКВ. С помощью диодов VD1, VD2 и резисторов R38, R39, R42 ограничивается полоса удер­жания системы АПЧ.

Продетектированный и предварительно усиленный сиг­нал ЗЧ с вывода 8 микросхемы через цепь предыска­жений R10, С16 и электронный ключ на транзисторе VT9 подается на вход усилителя мощности ЗЧ. Усилитель мощности ЗЧ (A3) двухканальный, совмещен с усилителем воспроизведения.

Рассмотрим работу одного из каналов. На транзисторе VT9 выполнен электронный ключ по схеме эмиттерного повторителя. С выхода эмиттерного повторителя. сигнал ЗЧ через цепь R36, С22 подается на последующие каскады усиления. Левый канал УЗЧ собран на транзисторах VT11, VT14, VT13, VTI7, VT18, VT21 и VT22. Выходной каскад УЗЧ выполнен по двухтактной бестрансформаторной схе­ме на транзисторах VT21 и VT22. Для стабилизации режи­ма работы транзисторов выходного каскада усилителя по постоянному напряжению применена ООС через резистор R50. С помощью резистора R38 симметрируются режимы работы транзисторов оконечного каскада; с помощью ре-резистора R46 устанавливается ток покоя.

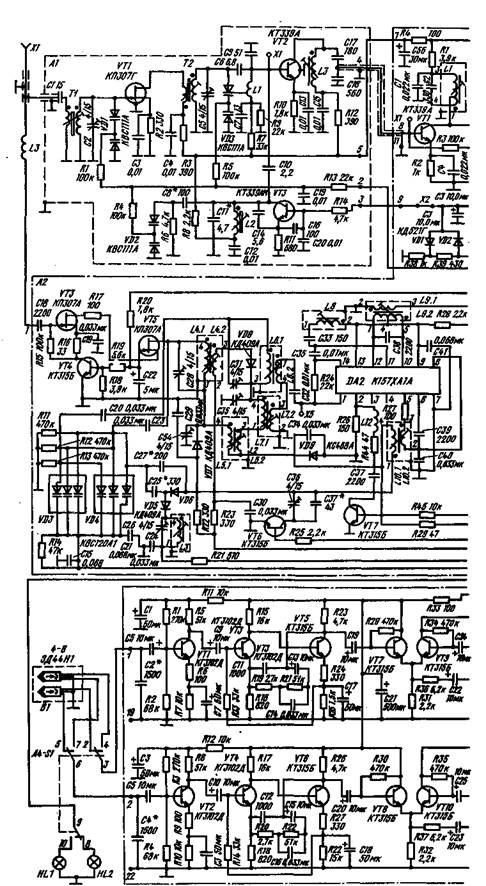

Рис. 5.26 (начало)

Транзистор VT14 играет роль управляемого резисто­ра и обеспечивает температурную стабилизацию тока покоя транзисторов оконечного каскада усилителя. Ре­зистор R2.1 служит регулятором тембра, резистор R2.2 — регулятором громкости. С помощью переменного резистора R2.3 осуществляется стереобаланс.

Усилитель воспроизведения двухканальный, выполнен на транзисторах VT1--VT4 и VT5 — VT8. Рассмотрим схему одного канала. На транзисторах VT1, VT3 и VT5 выполнен трехкаскадный УЗЧ по реостатной схеме. Тран­зисторы собраны по схеме с общим эмиттером. Второй и третий каскады выполнены с гальванической связью. Коррекция АЧХ в области нижних ЗЧ осуществляется с помощью цепи R19, R21, С14 в области верхних ЗЧ — контуром, образованным индуктивностью магнитной го­ловки 4-В и конденсатором С2.

С выхода усилителя воспроизведения сигнал поступает на электронный ключ, выполненный на транзисторе VТ7 по схеме эмиттерного повторителя, а с нею — на УЗЧ.

Устройство управления реверсом (АЧ) выполнено на транзисторах VT2, VT4, VT3, VT4 и микросхеме DA1.

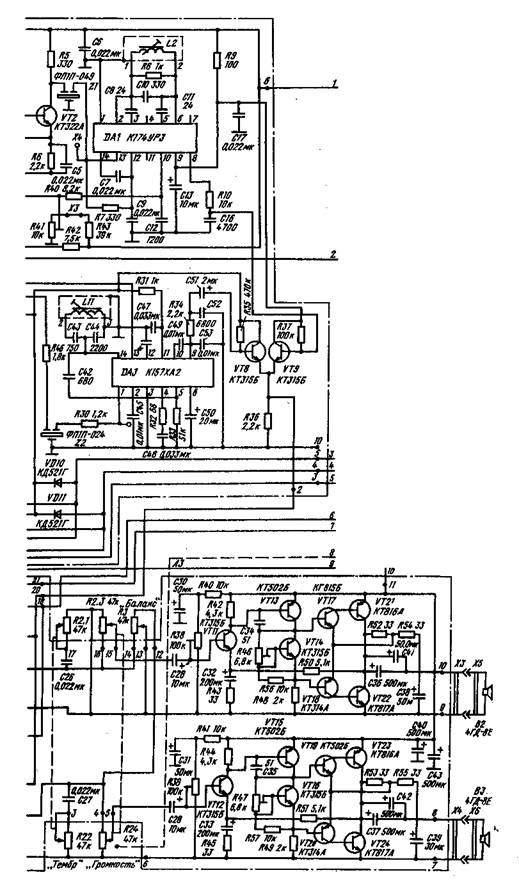

Рис. 5.26. Принципиальная электрическая схема магнитолы «Эола-310-стерео»

При движении магнитной ленты сигнал с датчика Е1 через С1 поступает на вход детектора на диодах УШ, VD3. Конденсатор С2 заряжается таким образом, что на вывод 1 логического элемента DA1. 1 («2И — Не») посту­пает положительное напряжение (логическая единица). На его вывод 2 также поступает положительное напря­жение, что приводит к нулю напряжение на выводе 3 этого элемента. В результате этого транзистор VT1 откры­вается и напряжение питания со стабилизатора, выполнен­ного на транзисторе VT6 и стабилизатора, выполненного на транзисторе VT6 и стабилитроне VD8, подается на усилитель воспроизведения. Одновременно транзисторы VT2 — VT5 закрываются (на выводе 11 элемента DA1.4 будет напряжение высокого уровня).

При прекращении движения магнитной ленты с Е1 прекращают поступать импульсы напряжения, конденсатор С2 начинает перезаряжаться через резистор R3, что при­водит к появлению на выводе 3 элемента DA1.1 положи­тельного напряжения, при этом закрывается транзистор VT1; на выводе 11 элемента DA1.4 формируется импульс­ное напряжение; на коллектор транзистора VT4 подается положительное напряжение; транзистор VT5 открывается и через обмотку электромагнита 4-V протекает импульсный ток.

Электромагнит механически связан с узлом реверса ЛПМ, который изменяет направление движения магнитной ленты. Диод VD2 шунтирует напряжение питания уси­лителя воспроизведения и тем самым устраняет щелчки в громкоговорителях. Диод VD7 предотвращает пробой транзистора VT5 от импульсного напряжения обратного хода, возникающего при коммутации.

Защита транзистора VT5 и электромагнита 4-V от перегрузок при длительной работе реверса осуществляется устройством, выполненным на транзисторе VT2, диодах VD4 и VD5, и элементах R6, R9, R10, Сб.

При отказе ЛПМ (с Е1 сигналы не поступают) кон: денсатор С6 заряжается положительным напряжением, поступающим с вывода 3 элемента DA1.1 через резистор R6, и через несколько секунд, не более 50, откроется тран­зистор VT2. При этом закроется элемент 2И — НЕ (DA1.4) низким уровнем напряжения на выводе 13 и от­кроется транзистор VT4 высоким уровнем напряжения на выводе 11, а это закроет транзисторы VT3 и VT5. Диод VD5 обеспечивает однозначность положения кон­тактной группы Е2 при переключении из одного устойчи­вого состояния в другое.

Таблица 5.9

Режимы работы транзисторов магнитолы «Эола-310-стерео»

Обозначение по схеме	Напряжение на электроде, В
Б	Э	К
VT1-A1	(0,5- 10-6)	1,8	7,2
VT2-A1	2,2(10- 10-6)	1,5	8,5
VT3-A1	1,2	0,6	6,4
VT1-A2	1(15-l0-6)	1	6,4
VT2-A2	6,4	4,6	8,9
VT3-A2	0,15(5-10-6)	0,2	2,6
VT4-A2	0,5	0	0,15
VT5-A2	3	2,8(8- 10-6)	5,8
VT6-A2	0,75	0	0
VT7-A2	0	0	0
VT8-A2	3(0,12)	2,3(0,12)	9
VT9-A2	3,1	2,3	8
VT1, VT2-A3	1,4	0,78	3,0(0,0085)
VT3, VT4-A3	0,90(0,0085)	0,30(0,084)	1,8(0,012)
VT5, VT6-A3	1,8(0,012)	1,2(0,011)	5,5(0,12)
VT7, VT8-A3 .	3,3(0,12)	2,7(0,118)	8,2
VT9, VT10-A3	3,3(0,12)	2,7(0,118)	8
VTH, VT12-A3	8,8(0,03)	8,2(0,028)	13,8(13,8) (0,13)
VT13, VT15-A3	13,8(0,13)	14,4	2,55
VT14, VT16-A3	7,2(2,55)	6,5(2,5)	7,6(2,55)
VT17, VT19-A3	7,6(2,55)	7(2,4)	13,7
VT18, VT20-A3	6,5(2,5)	7(2,4)	0
VT21, VT23-A3	13,7	14,4	7(3,6)
VT22, VT24-A3	0	0	7(3,6)
VT6-A4	9,6	9	14,4
VT7-4A	9,6	9	14,4
VT8-4A	6,9	6,2	9,6
VT6-A5	8,9	8,3	14,4
VT7-A5	7,6	7	8,9

Примечание. Режимы по постоянному току указаны без скобок и по переменному — в скобках.
