Радиоприемная часть магнитолы выполнена в виде отдельных блоков (узлов): УКВ, УПЧ-ЧМ, УРЧ AM, УЗЧ. Указанные блоки закреплены на шасси. На шасси также крепится антенное гнездо. Блок УКВ экранирован. Ферро-индуктор выполнен также в виде отдельного узла. Ра­диоприемная часть смонтирована в основном на четырех платах печатного монтажа. Электромонтажные схемы пе­чатных плат радиоприемной части магнитолы показаны на рис. 5.2. — 5.5.

Лентопротяжный механизм выполнен на стальной штампованной панели и разделяется на механизм подачи пленки и исполнительный механизм подачи кассеты.

На панели ЛПМ закреплены платы печатного монта­жа усилителя воспроизведения с автостопом и стабилиза­тора скорости. Электромонтажные схемы этих плат пока­заны на рис. 5.6 — 5.7.

В магнитоле использованы следующие детали: подкас-сетник ведущий, ролик подмотки, маховик и пассик от устройств «Десна» и «Спутник»; ролик прижимной от устройств «Десна»; провод питания, провод громкогово­рителя и антенное гнездо от радиоприемника «А-271».

Таблица 5.1

Режимы работы транзисторов и микросхем магнитолы «АМ-301»

Обозначение но схеме				Напряжение на	электроде, В
	Транзистор					Микросхема
Э	К	Б	1	2	3	4	5	6	7	8	9	10	11	12	13	14
l-VTl	2,5	8,9	0
			10 10~6
1-VT2	2,5	8,9	0
			8 -10~б
1-VT3	2,5	8,9	2,6
2-VT1	8,3	0,43	8
			0,00003
2-VT2	8,3	0,43	8
			0,0002
2-VT3	8,3	0,43	8
			0,002
2-VT4	8,3	0,45	8
			0,02
DAI				0,75	0	3,8	3,8	1,45	07	0	1,45	4,5	4,5	4,5	4,5	5.2	1
				2 -10-6
DA2				0,7	0,7	0	1,1	0,75	0,8		0	0,8	5,8	6,6	2,5	1,8	0,7
				15- 10~6
DA3				2,2	2,1	0,7	0	0	0	7/5	0,7	13,2	9	2,2		0	6,6
VT1 (УЗЧ)	6,6	13,2	7
VT2 (УЗЧ)	6,6	0	7
4-VT1	13,2	6,6	13,2
4-VT2	6,6	0	6,6
DA4				0,8	0,8	0,05	0	2,3	1,5	3	5,6	5	4,3	0,6	1,2	0	0,6
VT1 блока У В	0	13,8	0,6
VT2 блока УВ	13,2	13,0	13,0
VT1 блока СС	0	4,3	0,6
VT2 блока СС	5,3	13	4,8

Примечания: 1. Измерения режимов транзисторов и микросхем проведены в блоках УКВ и УПЧ-ЧМ при нажатой кнопке УКВ; в блоках УВ и СС — при включенном ЛПМ; в остальных блоках — при нажатой кнопке СВ.

2. Измерения режимов проведены при установке регулятора громкости в положении минимального усиления.

3. В числителе указаны режимы по постоянному току, в знаменателе — по переменному току.

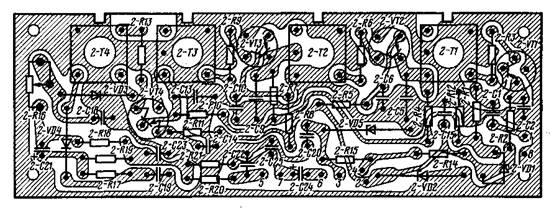

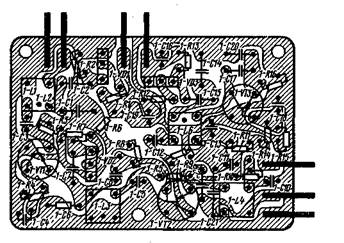

Рис. 5.2. Электромонтажная схема платы УКВ магнитолы «АМ-301» («Гродно-301»)

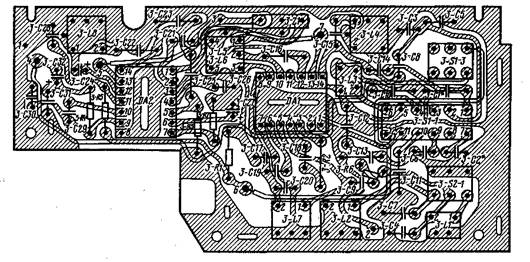

Рис. 5.3. Электромонтажная схема платы УПЧ-ЧМ магнитолы «АМ-301» («Гродно-301»)

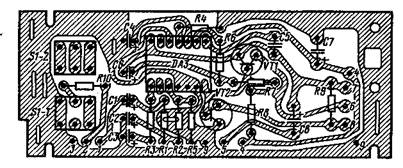

Рис. 5.4. Электромонтажная схема платы УПЧ-АМ магнитолы «АМ-301» («Гродно-301»)

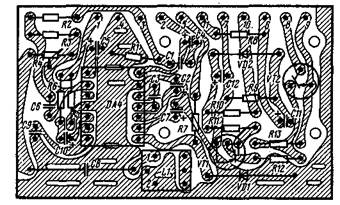

Рис. 5.5. Электромонтажная схема платы УЗЧ магнитолы «АМ-301» («Гродно-301»)
