Автомобильная радиоприемная и звуковоспроизводящая аппаратура (стр. 16 )

Тракт усиления ЧМ сигналов выполнен с двойным преобразователем частоты. Блок УКВ собран на тран­зисторах VT1 — VT3. На транзисторе VT1 выполнен УРЧ. Входной контур УРЧ перестраивается с помощью катушки вариометра L15. Нагрузкой УРЧ служит перестраиваемый контур, образованный катушкой вариометра L16 и кон­денсаторами С15, С45.

Преобразователь частоты блока УКВ (первой ПЧ) выполнен по схеме с отдельным гетеродином. Гетеродин собран на транзисторе VT2 по схеме с общей базой. Пе­рестройка контура гетеродина осуществляется с помощью катушки вариометра L17, преобразователь первой ПЧ вы­полнен на транзисторе VT3 по схеме с общим эмиттером. Напряжение сигнала первой ПЧ (10,7 МГц) выделяется на резонансном контуре, образованном катушками L18, L19 и конденсаторами С94 — С96. С выхода блока УКВ напряжение сигнала частоты 10,7 МГц подается на вход усилителя первой ПЧ.

Усилитель первой ПЧ ЧМ сигналов выполнен на транзисторе VT4 по схеме с общим эмиттером. Нагрузкой усилителя служит резонансный контур, образованный трансформатором ПЧ (Т2) и конденсаторами С55 — С57. С трансформатора Т2 напряжение сигнала поступает на вход второго преобразователя частоты ЧМ сигналов. Он также собран по схеме с отдельным гетеродином на транзисторе VT6 по схеме с общей базой. Катушка ге­теродинного контура L23 — неперестраиваемая.

Преобразователь второй ПЧ собран на транзисторе VT5 по схеме с общим эмиттером. Нагрузкой его служит контур ТЗ С62 — С64, настроенный на частоту 6,8 МГц. С выхода преобразователя напряжение ЧМ сигнала по­ступает на вход двухкаскадного усилителя второй ПЧ (6,8 МГц). Усилитель второй ПЧ выполнен на транзис­торах VT7 и VT8 по схеме с общим эмиттером.

Детектирование ЧМ сигналов осуществляется дроб­ным детектором на диодах VD4 и VD5. Плечи дробного детектора балансируются с помощью резистора R41.

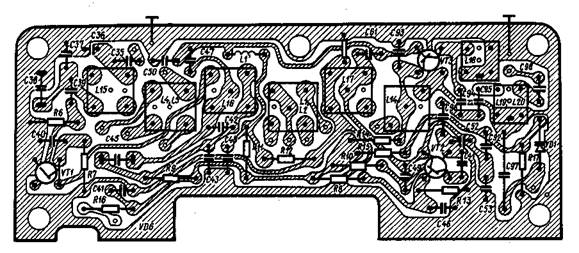

Рис. 2.23. Электромонтажная схема платы УКВ радиоприемника А-275 (А-2)

Таблица 2.7

Моточные данные катушки и дросселей радиоприемника А-275 (А-275В)

Обозначение на схеме	Число витков	Марка и диаметр провода, мм	Сердечник	Индуктив­ность, мкГн	Сопротивле­ние постоянно­му току. Ом
Материал	Диаметр, мм	Длина. ММ
L1	220	ПЭВ-1 0,1	М600НН-ЗСС	3,5	30	76	3,5
L2	220	ПЭВ-1 0,1	М600НН-ЗСС	3,5	30	76	3,5
L3	105X3	ЛЭП 3X0,06	М600НН-ЗСС	2,8	12	1320	11,8
L4	220	ПЭВ-1 0,1	М600НН-ЗСС	3,5	30	76	8,5
L5	220	ПЭВ-1 0,1	М600НН-ЗСС.	3,5	30	66	8,5
L6	10+10+9	ЛЭП 3X0,06	М600НН-ЗСС			7,5	1,0
L.7	8	ПЭВ-1 0,1	М600НН-ЗСС				0,4
L8	25X2+9	ПЭВ-1 0,1	М600НН-ЗСС			7,5	1,4
L9	40X3	ПЭВТЛ-1 0,11	М600НН-ЗСС	2,8	12	190	3,4
L10	80X3	ПЭВТЛ-1 0,11	М600НН-ЗСС	2,8	12	750	6,8
L11	60X3	ПЭВ-1 0,1	М600НН-ЗСС	2,8	12	-450	8,0
L12	38	ПЭВ-1 0,1	М600НН-ЗСС	2,2	12	28	1,6
L13	26	ПЭВ-1 0,1	М600НН-ЗСС	2,2	12	13	1,0
L14	220	ПЭВ-1 0,1	М400НН-ЗСС	3,5	30	66	8,5
L15	10,5	ММ 0,8	Алюминий	5,0	40	0,29
		(посеребр.)
L16	10,5	ММ 0,8	Алюминий	5,0	40	0,29
		(посеребр.)
L17	10,5	ММ 0,8	Алюминий	5,0	40	0,29
		(посеребр.)
L18	13X3	ПЭВ-1 0,12	М100НН-2СС			4,0
L19	13X3	ПЭВ-1 0,12	MI00HH-2CC			4,0
L20	5	ПЭВ-1 0,12	М100НН-2СС
L21	24	ПЭЛШКО 0,15	М100НН-2СС	2,8	12	1,9	0,4
L22	24	ПЭЛШКО 0,15	М100НН-2СС	2,8	12	1,9	0,4
L23	20	ПЭЛ 0,41	М100НН-2СС	2,8	12	3,75	0,2
L24	32	ПЭЛШКО 0,15	М100НН-2СС	2,8	12	2,6	0,6
L25	32	ПЭЛШКО 0 15	М100НН-2СС	2,8	12	2,6	0,6
L26	32	ПЭЛШКО 0,15	М100НН-2СС	2,8	12	2,6	0,6
L27	32	ПЭЛШКО 0,15	М100НН-2СС	2,8	12	2,6	0,6
L28	32	ПЭЛШКО 0,15	М100НН-2СС	2,8	12	2,6	0,6
L29	16X2	ПЭЛШКО 0,15	М100НН-2СС	2,8	12	2,7	0,6
L30	12	ПЭЛШКО 0,15	М100НН-2СС	2,8	12	0,6
L31	75	ПЭВ-1 0,31	М600НН-ЗСС	3,5	12	14
L32	75	ПЭВ-1 0,31	М600НН-ЗСС	3,5	12	14
L1'	50	ПЭВ-1 0,2	Без сердечника			4,6	0,05

Примечания 1. На одном каркасе намотаны катушки: L1 и L2, L4 и 1.5, L6 и L7, L9 и L10, L12 и L13, 1.21 и L22, L24 и L25, L26 и L27, L28 и L29 и L30.

2. Катушки L1 и L2, L4 и L5 намотаны открытой двухслойной намоткой виток к витку: катушки L3, L6 и L7, L8 и L10, Lll, L12 и L13 намотаны внавал; катушки L14. L18, L2I — L31 и дроссель L1' намотаны виток к витку; катушки L15 — L17 намотаны рядовой шаговой намоткой.
