Магнитофон включается при включенной магнитоле автоматически при установке унифицированной кассеты в паз и легком нажатии на кассету. Акустическая система магнитолы представляет собой динамическую головку 4ГД-8Е в акустическом оформлении. В комплект магнитолы входят те же запчасти, что и в комплект магнитолы «АМ-303».
Основные технические данные магнитолы приведены в приложении 4.
Принципиальная электрическая схема и конструкция магнитолы такие же, как и у магнитолы АМ-303 (первых выпусков).
В магнитоле «Гродно-303» вместо электропривода ДП39 может применяться электропривод ММ1-6А9МК.
МАГНИТОЛА «ГРОДНО-302-СТЕРЕО»
Магнитола предназначена для установки в автомобилях «Волга» (ГАЗ-24), «Жигули» (ВАЗ-2101, ВАЗ-2102, ВАЗ-21011), «Москвич» («Москвич-2140» и «Москвич--2138») со штыревыми антеннами АР-104Б, АР-108 и АР-105. Она принимает сигналы от радиостанций в диапазонах ДВ, СВ и УКВ, а также воспроизводит монофонические и стереофонические фонограммы с магнитных лент, расположенных в кассете МК-60.
Магнитола питается от бортовой сети автомобиля напряжением 13,2 В.
В магнитоле предусмотрены: автоматическая регулировка усиления, автоматическая подстройка частоты в диапазоне УКВ, ускоренная перемотка магнитной ленты назад и вперед, автоматическое переключение режима работы с воспроизведения магнитных фонограмм на прием сигналов радиовещательных станций, световая индикация режимов работы магнитолы.
В комплект магнитолы входят: две акустические колонки (4ГД-8Е), три предохранителя ПМ-2 на 2А, кассета МК-60, две лампы СМН-55-2, два резиновых пассика, фильтр, два соединительных кабеля и комплекты крепежных деталей для установки магнитолы в автомобилях.
Основные технические данные магнитолы приведены в приложении 4.
Магнитола состоит из ЛПМ, радиоприемной части и акустической системы. В радиоприемную часть входят тракты усиления AM и ЧМ сигналов (тракты усиления раздельные).
Принципиальная электрическая схема тракта усиления AM сигналов, УЗЧ, усилителя воспроизведения автостопа и стабилизатора напряжения, стабилизатора частоты вращения вала идентична схеме однотипных блоков магнитолы «AM-302-стерео», показанной на рис. 5.15.
Напряжения сигнала в тракте усиления:
на входе радиоприемника в диапазонах ДВ и СВ соответственно.......220- 10-3 75- 10-3 В
в точке КТ1 .......220- 10-6 В
в точке КТ2 .......2- 10-3 В
в точке КТЗ .......20- 10-3 В
на контакте 1 и 3 платы УЗЧ. 85- 10-3 В
на зажимах динамической головки..........3,2 В
Конструкция. Магнитола состоит из устройства воспроизведения магнитных записей, радиоприемной части и двух акустических колонок. Радиоприемная часть и устройство воспроизведения магнитных записей размещены в общем корпусе.
Проигрывающее устройство включается автоматически при установке в паз кассеты приемника и нажатии на кассету. В магнитоле имеется устройство, выбрасывающее кассету после окончания магнитной ленты в кассете и автоматически переводящее режим работы магнитолы из режима воспроизведения в режим радиоприема.
На передней панели корпуса размещены органы управления магнитолой, кнопка освещения шкалы, лампа сигнализации включения режима воспроизведения и кассето-приемник. На верхней стенке корпуса имеются два отверстия для согласования антенны в диапазонах ДВ и СВ. На тыльной стороне имеются гнездо для подключения напряжения питания к активной антенне и отверстия, из которых выходят шнур для подключения акустических колонок и провода подключения антенны, питания и заземления.
Акустические колонки представляют собой динамические головки 4ГД-8Е, размещенные в отдельных корпусах. Соединяются акустические колонки с магнитолой с помощью | кабелей.
Монтаж радиоэлементов на платах осуществляются печатным способом. Электромонтажные схемы печатных плат магнитолы показаны на рис. 5.16 — 5.20.
В магнитоле использованы следующие детали: резисторы Rl — R29 и R31 — R34 тракта ЧМ; Rl — R6 трактаАМ; Rl — R8 блока yB;Rl — R10 и R12 блока АС-3, R2 — R9, R12 — R22, R25 и R26 блока УЗЧ типа ВС-0,125; R30 тракта ЧМ типа СПЗ — 38а; R11 блока АС-3 типа СПЗ — 386; конденсаторы СЗ тракта ЧМ, С5 тракта AM типа КТ4-23; С1, С6, С12, С13, С17, С23, С34 и С36 тракта ЧМ, С2, СЗ, С6, С8 С14, С15 тракта AM типа КД-1; С5, С19, С27, С35, С37, С38 и С44 тракта ЧМ, С1 С4, С7, СП, С13, С16, С22, С23 и С25 тракта AM типа К22-5; С20, С29, СЗО, СЗЗ, С42, С43 и С45 тракта ЧМ, С24, С27 и С32 тракта AM, С1 — С4, С7, С9 — С13, С16 и С18 блока УВ, С1 и С2 блока АС-3, С1-СЗ, С5-С8, С9, СП и С12 блока УЗЧ типа К50-16; остальные конденсаторы типа К10-7в; лампы HL1 — HL3 типа СМН10 — 55 — 2.
В магнитоле возможные следующие замены деталей: | резисторов ВС-0,125а на МЛТ, ОМТ и МТ; конденсаторов | К10-7в на КМ и К22-5; К22-6 на К22У; К50-6 на К50-6; диодов КД521В на КД521Б и КД521Г, на Д219; фильтров ФПП-0,23 lid ФПП-0,27 и ФПП-С25:,

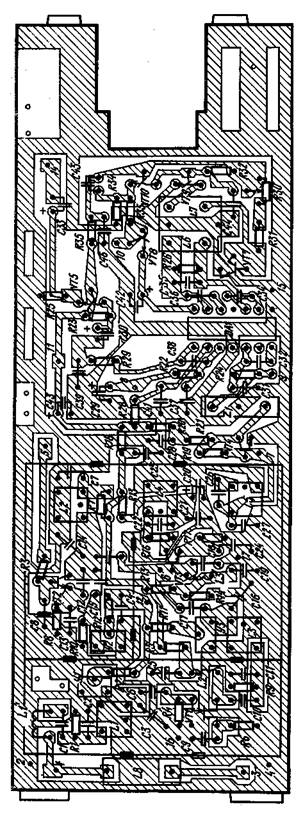

Рис. 5.16. Электромонтажная схема платы тракта ЧМ магнитолы «Гродно-302-стерео»

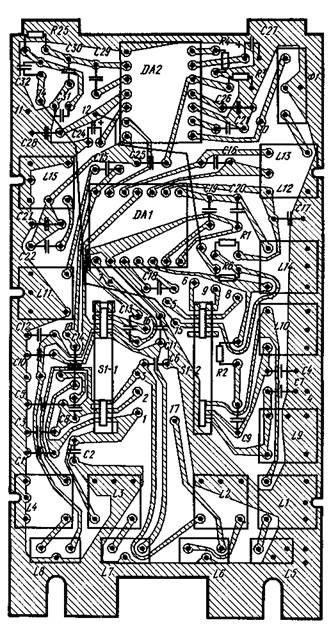

Рис. 5.17. Электромонтажная схема платы тракта AM магнитолы «Гродно-302-стерео»

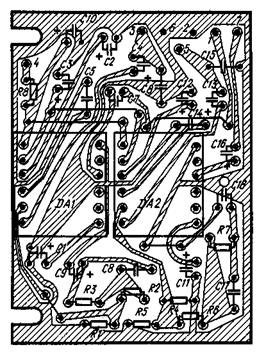

Рис. 5.18. Электромонтажная схема платы УЗЧ магнитолы «Гродно-302-стерео»

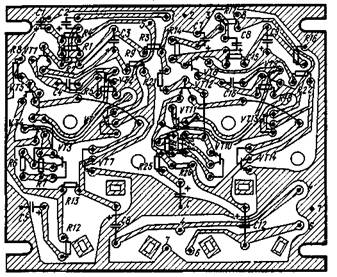

Рис. 5.19. Электромонтажная схема платы усилителя воспроизведения магнитолы «Гродно-302-стерео»

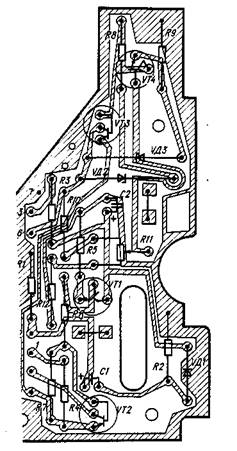

Рис. 5.20. Электромонтажная схема платы АС-3 магнитолы «Гродно-302-стерео»
МАГНИТОЛА «СТАРТ-203-СТЕРЕО»
Магнитола предназначена для установки в автомобилях «Волга» (ГАЗ-3102). Она принимает радиовещательные станции в диапазонах ДВ, СВ и УКВ и позволяет воспроизводить монофонические и стереофонические записи с записанных фонограмм и магнитных лент, помещенных в кассеты МК-60 или МК-90. Магнитола работает с питанием от бортовой сети и рассчитана для работы со штыревой антенной АР-106. Она может устанавливаться также в автомобилях «Москвич» и «Жигули».
В магнитоле предусмотрены: автоматическая регулировка усиления в диапазонах ДВ и СВ; автоматическая подстройка частоты гетеродина в диапазонах УКВ; автоматический перевод магнитолы из режима воспроизведения магнитных записей (при окончании магнитной ленты, неисправности лентопротяжного механизма или кассеты) в режим останова с последующим автоматическим переводом в режим радиоприема с соответствующей индикацией; перевод из режима воспроизведения магнитных записей в режим радиоприема и наоборот при нажатии кнопки переключения режимов работы магнитолы без выброса кассеты; индикация режимов работы.
В комплект магнитолы входят: акустическая система из четырех динамических головок ЗГД-42 на кронштейнах; антенный кабель; две кассеты; три предохранителя на 2А (ВПБ6-10); пассик; переменный резистор РП-1; соединительный провод; комплект монтажных частей (угольник, два винта М5Х8, две шайбы пружинные диаметром 5 мм).
Основные технические данные магнитолы приведены в приложении 4.
Принципиальная электрическая схема показана на рис. 5.21. Схема состоит из шести функциональных блоков: УКВ, усиления и детектирования AM и ЧМ сигналов; усиления сигналов ЗЧ; автоматического управления; преобразования напряжения; акустической системы.
Радиоприемник магнитолы принимает AM и ЧМ сигналы и раздельно их усиливает и детектирует.
Входной сигнал из автомобильной антенны через катушку 2 — L4 поступает на вход УРЧ. Усилитель РЧ AM сигналов выполнен на транзисторах 2-VT8, 2-VT11 по каскодной схеме, что обеспечивает высокое входное сопротивление усилителя и высокий коэффициент устойчивого усиления. Применение в УРЧ полевых транзисторов с охватом цепью АРУ позволяет снизить уровень перекрестных искажений. Нагрузками УРЧ служат двухконтур-ные полосовые фильтры (2-L6, 2-L7 и 2-L10, 2-L11 в диапазоне СВ; 2-L8, 2-L9 и 2-L12, 2-L13 в диапазоне ДВ), с помощью которых обеспечивается необходимая избирательность по зеркальному каналу. Переключение контурных катушек диапазонов ДВ и СВ осуществляется с помощью переключающих диодов 2-VD12 и 2-VD13.
Микросхема 2-DA2 выполняет функции второго каскада усиления сигналов РЧ и преобразователя частоты. С помощью контура 2-L14, 2-С32 обеспечивается защита от помех с частотой 465 кГц.
Контурными катушками гетеродина являются катушки 2-L5 и 2-L17.
Выход преобразователя частоты нагружен на контур 2-L16, 2-С37 через катушку связи 2-L15, к которому подключен пьезокерамический фильтр 2-Z2 (ФП1П-024), с помощью которого формируется необходимая полоса пропускания и избирательность по соседнему каналу. Перестройка контуров гетеродина в преобразователе частоты осуществляется с помощью варикапных матриц электронным способом и выполнена на транзисторе 2-VT17 и диодах 2-VD12, 2-VD13. В диапазоне ДВ транзистор 2-VT17 открыт, а диоды 2-VD12 и 2-VD13 закрыты. Контур гетеродина образован катушкой 2-L17 с подключенными параллельно конденсаторами 2-035, 2-С36, 2-С26 и варикапными матрицами 2-VD7 и 2-VD10. В диапазоне СВ транзистор 2-VT17 закрыт, диоды 2-VD12 и 2-VD13 открыты, параллельно конденсатору 2-С26 подключается конденсатор 2-С24, что обеспечивает большой коэффициент перекрытия диапазона. Дальнейшее усиление AM сигналов промежуточной частоты и их детектирование осуществляется микросхемой 2-DA3. Контур 2-L19, 2-С42 настроен на частоту 465 кГц. Напряжение сигнала звуковой частоты через конденсатор 3-С11 подается на вход УЗЧ.
Тракт усиления и детектирования ЧМ сигналов выполнен на восьми транзисторах, трех варикапных матрицах и одной микросхеме.
Входной сигнал из автомобильной антенны через дроссель L1, поступает во входной контур УРЧ ЧМ сигналов. Усилитель РЧ выполнен на транзисторе VT2. Входной контур усилителя образован катушкой трансформатора Т1, конденсатором С2 и емкостью варикапной матрицы VD1. Связь входного контура с антенной индуктивно-емкостная. Нагрузкой УРЧ служит контур, образованный катушкой трансформатора Т2, конденсатором С5 и емкостью варикапной матрицы VD3. Перестройка входного и выходного контура УРЧ по диапазону осуществляется электронным способом с помощью варикапных матриц, включенных в оба контура.
|
