При установке радиоприемника в автомобиле динамическая головка В2 отключается с помощью выключателя S1-7. Одновременно с этим параллельно кнопке включения подсветки шкалы включается резистор R4-9, вследствие чего лампа HL всегда включена при работе радиоприемника в автомобилях вне зависимости от положения переключателя S1.
В цепь питания включен предохранитель F1.
В УЗЧ последующих выпусков были внесены следующие изменения: динамическая головка В1 (2ГД-28) была заменена на 4ГД-8Е; транзисторы ГТ403Б (VT2-7 и VT2-8) были заменены на ГТ402.
Режимы работы транзисторов по постоянному току приведены в табл. 2.9.
Таблица 2.9
Режимы работы транзисторов по постоянному току радиоприемника «Урал-авто»
Обозначение на схеме | Напряжение на электроде, В | |||||
Вне автомобиля | В автомобиле | |||||
Э | Б | К | Э | Б | К | |
VT1-1 | 4.95 | 4,7 | 2,5 | |||
VT1-2 | 4,0 | 3,8 | 1,95 | |||
VT1-3 | 4,2 | 3,9 | 0 | |||
VT1-4 | 4,5 | 4,2 | 0 | |||
VT1-5 | 4,2 | 3,9 | 0 | |||
VT1-6 | 1,4 | 1,2 | 0 | |||
VT2-1 | 3,4 | 3,2 | 0,35 | |||
VT2-2 | 3,4 | 3,2 | 0,35 | |||
VT2-3 | 3,4 | 3,2 | 0,35 | |||
VT2-4 | 3,4 | 3,2 | 0,35 | |||
VT2-5 | 3,7 | 3,6 | 2,5 | 5 | 4,9 | 3,8 |
TV2-6 | 2,7 | 2,5 | 0,5 | 3,6 | 3,4 | 0,7 |
VT2-7 | 5,9 | 5,8 | 0 | 11,5 | 11,4 | 0 |
VT3-1 | 4,3 | 4,8 | 0 | |||
VT3-2 | 4,3 | 4,0 | 0 | |||
VT3-3 | 3,4 | 3,2 | 0 | |||
VT4-1, VT4-2 | 11,8 | 11,6 | 0 |
Напряжения сигнала в тракте усиления:
на базе VT1-1 .......1-2(0,001 — 0,002) мВ
на базе VT1-3 .......5 — 10(0,005 — 0,01) мВ
на базе VT1-4 .......0,05 — 0,08 мВ
на базе VT1-5 .......1,5 — 2,0 мВ
на базе VT1-6 .......5 — 10 мВ
на базе VT2-1 .......0,01 — 0,02 мВ
на базе VT2-2 .......0,15 — 0,2 мВ
на базе VT2-3 .......1,5 — 2,0 мВ
на базе VT2-4 .......15 — 20 мВ
на базе VT2-5 .......5 — 10 мВ
на базе VT2-6 .......190 мВ
на базах VT2-7, VT2-8.....500 мВ
на зажимах В2 ......640 мВ (1,55 В)
на зажимах В1 ......(4,65 В)

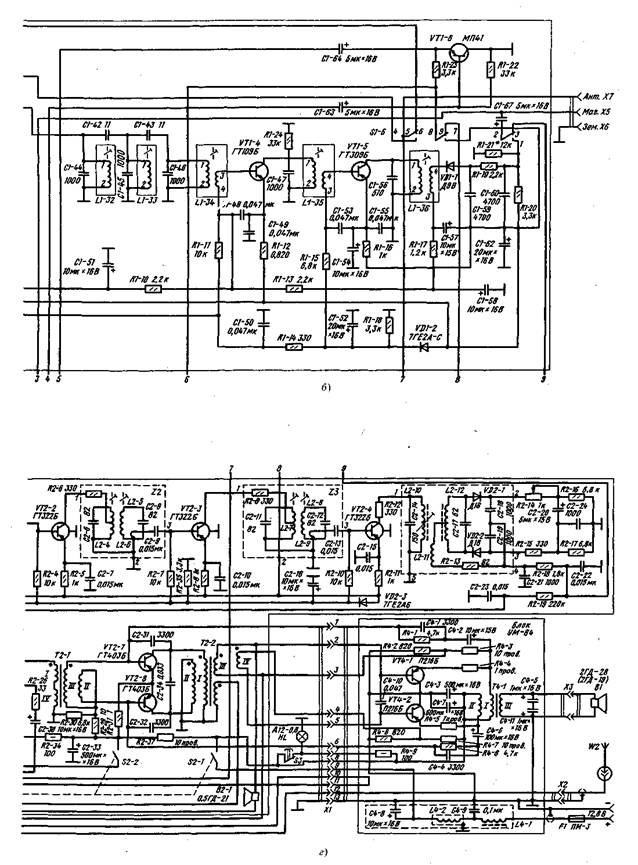

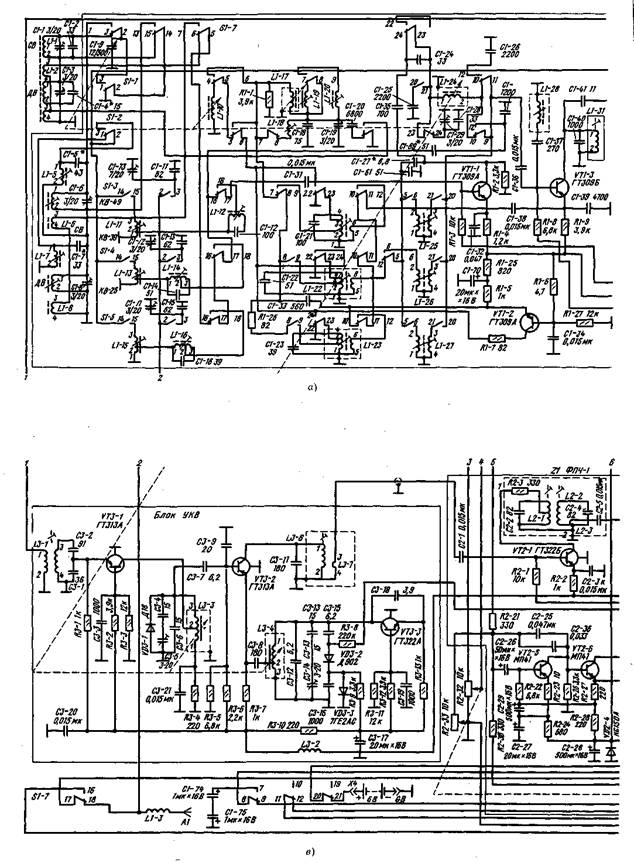

Рис. 2.28. Принципиальная электрическая схема радиоприемника «Урал-авто»
а — входные цепи, УРЧ и ПЧ; б — УПЧ-АМ; в — блока УКВ; г — детектор и УЗЧ

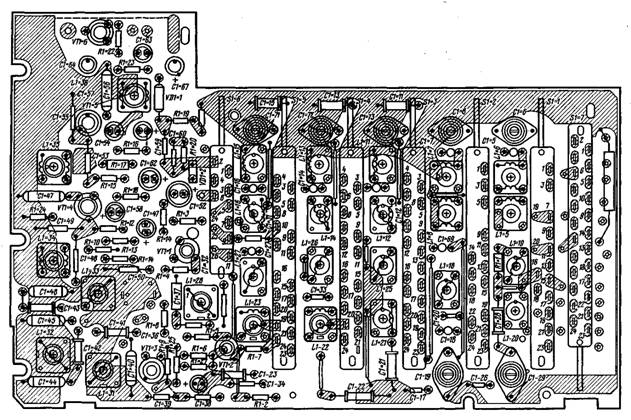

Рис. 2.29. Электромонтажная схема платы КСДВ и ПЧ-АМ радиоприемника «Урал-авто»
Рис. 2.30. Электромонтажная схема платы УПЧ-ЧМ и УЗЧ радиоприемника «Урал-авто»

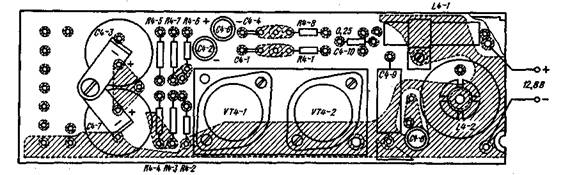

Рис. 2.31. Электромонтажная схема платы усилителя мощности радиоприемника «Урал-авто»

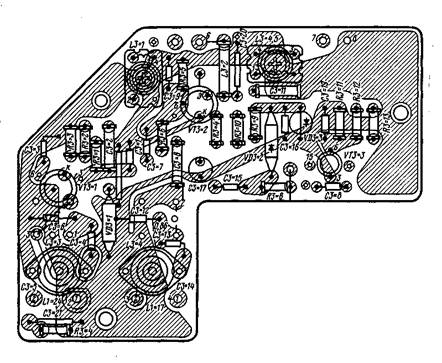

Рис. 2.32. Электромонтажная схема входных цепей радиоприемника «Урал-авто»
В скобках указаны напряжения сигнала при работе радиоприемника в диапазоне УКВ. Уровни сигнала на базах транзисторов VT2-1 — VT2-4 измерены при напряжении на конденсаторе С2-20, равном 0,5 В. Напряжения сигнала на базах транзисторов УЗЧ и усилителя мощности измерены при выходном напряжении на зажимах динамических головок В1 или В2, указанных в скобках.
Конструкция. Корпус радиоприемника выполнен из ударопрочного полистирола. Шкала, ручки управления, телескопическая антенна и кнопки переключения диапазонов размещены на передней панели корпуса. На левой боковой стенке расположены фиксатор для ручки переноса (при работе радиоприемника вне автомобиля), гнезда для подключения внешней антенны и магнитофона, кнопка подсветки шкалы. В нижней стенке имеется отверстие, через которое колодка переносного радиоприемника подключается к кассете. С помощью ручки переноса радиоприемника осуществляется фиксация его положения в кассете.
В автомобиле радиоприемник крепится в специальной кассете, укрепленной под передним щитком. При установке в кассету радиоприемник автоматически включается в автомобильный режим работы. Это осуществляется одним из направляющих стержней, находящихся в кассете.
Все блоки радиоприемника размещены на четырех платах печатного монтажа. Блоки установлены на раме, которая крепится к верхней крышке. Плата блока УКВ экранирована и крепится на литом основании ферровариометра.
Динамическая головка В2 расположена на плате УПЧ-ЧМ и общего УЗЧ. Для экономии объема эти платы расположены одна над другой. Плата усилителя мощности вместе с фильтром питания и соединителями XI — ХЗ установлена непосредственно в кассете. Батарея питания радиоприемника для работы его вне автомобиля находится в литом держателе, укрепленном в нижней части корпуса радиоприемника.
Усилитель ЗЧ состоит из двух блоков. Первый блок конструктивно совмещен с радиоприемником, второй — внутри кассеты. Усилитель мощности подключается к радиоприемнику с помощью ножевого соединителя XI.
Магнитная антенна радиоприемника выполнена на ферритовом стержне М400НН-ЗСС длиной 160 мм диаметром 8 мм. Катушки контуров ПЧ-АМ намотаны на каркасах и помещены в чашки из материала М600НН-ЗСС диаметром 8,6 мм. Каждая катушка помещена в латунный экран. Контуры настраиваются сердечниками из материала М600НН-ЗСС длиной 12 мм и диаметром 2,8 мм. Катушки фильтров ПЧ-ЧМ намотаны на гладких цилиндрических каркасах диаметром 6 мм. Каждая пара катушек помещена в латунный экран.
Моточные данные катушек, дросселей и трансформаторов приведены в табл. 2.10.
Электромонтажные схемы печатных плат радиоприемника показаны на рис. 2.29 — 2.32.
В радиоприемнике применены следующие детали: резисторы R2-14 типа СПЗ-16; R2-32 типа СПЗ-4е; R2-33 типа СПЗ-4а; R2-23; R2-31, R2-37, R4-3, R4-5, R4-7 — проволочные; R2-ЗЧ, R2-28, R4-9 типа МЛТ-0,5; остальные резисторы — типа ВС-0,125а; конденсаторы Cl-5, C1-7, С1-11, Cl-16, Cl-18, Cl-21, Cl-24, Cl-27, Cl-28, C1-41, С1-43, С1-61, С1-69, С2-2, С2-4, С2-6, С2-8, С2-11, С2-12, С2-17, С2-35, СЗ-2, G3-8, СЗ-11, СЗ-12 типа КТ-la; C1-74, С1-75 типа К50-3; СЗ-1, СЗ-4 — СЗ-6, СЗ-9, СЗ-12, СЗ-13, СЗ-15, СЗ-18 типа КД-1; Cl-17, Cl-20, Cl-25, Cl-26, C1-33, Cl-ЗЧ, Cl-37, C1-39 типа КЛС-1; Cl-40, Cl-46, C1-44 типа ПМ-2; С4-9, С4-10 типа МБМ; СЗ-5, СЗ-14 типа КТ4. 2; С1-50 — С1-52, С1-54, С1-56, С1-57, С1-58, С1-62, С1-63, С1-64, С1-67, С2-16, С2-20, С2-26, С2-30, С2-33, СЗ-17, С4-3, С4-6, С4-7, С4-5, С4-11, С1-70, С4-8 типа К50-6; остальные конденсаторы — типа К10-7в. Проволочные резисторы R2-23, R2-29, R2-37, R4-3 и R4-7 сопротивлением 10 Ом изготовлены из отрезка 390 мм провода ПЭШОК диаметром 0,15 мм. Резисторы R2-31, R4-4 и R4-5 сопротивлением 1 Ом изготовлены из отрезка провода ПЭШОК 0,2 мм длиной 100 мм.
Таблица 2.10
Моточные данные катушек, дросселей и трансформаторов радиоприемника «Урал-авто»
Обозначение по схеме | Вывод | Число витков | Марка и диаметр провода, мм | Сердечник | Индуктивность, мкГн | |||
Материал | Длина, мм | Диаметр, мм | ||||||
L1-1 | 1-2 | 18X3 | ЛЭШО 15X0,06 | М400НН | 160 | 8 | 220 | |
L1-2 | 3-4 | 6 | ПЭЛШКО 0,15 | М400НН | 160 | 8 | ||
L1-2 | 1-2 | 44X4 | ЛЭ 5X0,06 | М400НН | 160 | 8 | 2500 | |
3-4 | 16 | ПЭЛШКО 0,15 | М400НН | 160 | 8 | |||
L1-3 | 6 | ПЭВТЛ-1 0,51 | Без сердечника | 0,5 | ||||
L1-5 | 1-2 | 65X3 | ПЭЛ-1 0,18 | М600НН-ЗСС | 12 | 2,8 | 850 | |
L1-6 | 1-2 | 28X3 | ПЭВ-1 0,08 | М600НН-ЗСС | 12 | 2,8 | 180 | |
3-4 | зхз | ПЭЛ 0,1 | М600НН-ЗСС | 12 | 2,8 | |||
L1-7 | 1-2 | 250X3 | ПЭВ-1 0,06 | М600НН-ЗСС | 42 | 2,8 | 17 000 | |
L1-8 | 1-2 | 90X3 | ПЭВ-1 0,08 | М600НН-ЗСС | 12 | 2,8 | 2 200 | |
3-4 | пхз | ПЭЛ 0,1 | М600НН-ЗСС | 12 | 2,8 | |||
L1-10 | 50 | ПЭВТЛ 0,1 | М100НН-2СС | 12 | 2,8 | 7,5 | ||
L1-11 | 1-2-3 | 17,5+4 | ПЭЛШКО 0,15 | М100НН-2СС | 12 | 2,7 | 6,2 | |
L1-12 | 1-2 | 13,5 | ПЭЛШКО 0,15 | М100НН-2СС | 12 | 2,8 | 9,2 | |
2-3 | 5,5 | ПЭЛШКО 0,15 | М100НН-2СС | 12 | 2,8 | |||
L1-13 | 1-2-3 | 9,5+2 | ПЭЛШКО 0,2 | М100НН-2СС | 12 | 2,8 | 2,4 | |
L1-14 | 1-2 | 11,5 | ПЭЛШКО 0,2 | М100НН-2СС | 12 | 2,8 | 6,8 | |
2-3 | 14,5 | ПЭЛШКО 0,2 | М100НН-2СС | 12 | 2,8 | |||
L1-15 | 1-2-3 | 1 + 7,5 | ПЭЛШКО 0,2 | М100НН-2СС | 12 | 2,8 | 2,8 | |
L1-16 | 1-2 | 10,5 | ПЭЛШКО 0,2 | М100НН-2СС | 12 | 2,8 | 6 | |
2-3 | 12,5 | ПЭЛШКО 0,2 | М100НН-2СС | 12 | 2,8 | |||
L1-17 | 129 | ПЭВ-1 0,18 | М600НН-ЗСС | 12 | 2,8 | 24 | ||
L1-I8 | 80X3 | ЛЭ 3X0,06 | Без сердечника | 650 | ||||
L1-19 | 28X3 | ЛЭ 3X0,06 | М600НН-ЗСС | 12 | 2,8 | 100 | ||
L1-20 | 33х3 | ЛЭ 3X0,06 | М600НН-ЗСС | 12 | 2,8 | 140 | ||
L1-21 | 1-2-3-4 | 3+14,5+11 | ПЭЛШКО 0,15 | М100НН-2СС | 12 | 2,8 | 10 | |
5-6 | 1,5 | ПЭЛШКО 0,15 | М100НН-2СС | 12 | 2,8 | |||
L1-22 | 1-2 | 2 | ПЭЛШКО 0,15 | М100НН-2СС | 12 | 2,8 | 11,6 | |
2-3 | 20,25 | ПЭЛШКО 0,15 | М100НН-2СС | 12 | 2,8 | |||
3-4 | 10,25 | ПЭЛШКО 0,15 | М100НН-2СС | 12 | 2,8 | |||
5-6 | 1,5 | ПЭЛШКО 0,15 | М100НН-2СС | 12 | 2,8 | |||
L1-23 | 1-2 | 2 | ПЭЛШКО 0,15 | М100НН-2СС | 12 | 2,8 | 8 | |
2-3 | 16,25 | ПЭЛШКО 0,15 | М100НН-2СС | 12 | 2,8 | |||
3-4 | 8,25 | ПЭЛШКО 0,15 | М100НН-2СС | 12 | 2,8 | |||
5-6 | 2,5 | ПЭЛШКО 0,15 | М100НН-2СС | 12 | 2,8 |
| ||
L1-24 | 1-2 | 295 | ПЭЛШКО 0,1 | М100НН-2СС | 12 | 2,8 | 126 |
|
L1-25 | 1-2 | 33,5 | ПЭЛШКО 0,15 | М100НН-2СС | 12 | 2,8 | 11,4 |
|
3-4 | 6 | ПЭЛШКО 0,15 | М100НН-2СС | 12 | 2,8 |
| ||
L1-26 | 1-2 | 18,5 | ПЭЛШКО 0,2 | М100НН-2СС | 12 | 2,8 | 4,5 |
|
3-4 | 4 | ПЭЛШКО 0,2 | М100НН-2СС | 12 | 2,8 |
| ||
L1-27 | 1-2 | 14,5 | ПЭЛШКО 0,2 | М100НН-2СС | 12 | 2,8 | 3 |
|
3-4 | 3 | ПЭЛШКО 0,2 | М100НН-2СС | 12 | 2,8 |
| ||
L1-28 | 52X3 | ЛЭ 3X0,06 | М600НН-ЗСС | 12 | 2,8 | 620 |
| |
L1-31 | 1-2 | 67 | ПЭВ-1 0,06 | М600НН-ЗСС | 12 | 2,8 | 120 |
|
L1-32 | 1-2 | 67 | ПЭВ-1 0,06 | М600НН-ЗСС | 12 | 2,8 | 120 |
|
L1-33 | 1-2 | 67 | ПЭВ-1 0,06 | М600НН-ЗСС | 12 | 2,8 | 120 |
|
L1-ЗЧ | 1-2 | 67 | ПЭВ-1 0,06 | М600НН-ЗСС | 12 | 2,8 | 120 |
|
3-4 | 7 | ПЭВ-1 0,1 | М600НН-ЗСС | 12 | 2,8 |
| ||
L1-35 | 1-2 | 67 | ПЭВ-1 0,06 | М600НН-ЗСС | 12 | 2,8 | 120 |
|
3-4 | 4 | ПЭВ-1 0,1 |
| |||||
L1-36 | 1-2 | 90 | ПЭВ-1 0,1 | М600НН-ЗСС | 12 | 2,8 | 240 |
|
3-4 | 140 | ПЭВ-1 0,1 | М600НН-ЗСС | 12 | 2,8 | 480 |
| |
L2-1 | 16,5 | ПЭЛШКО-0,15 | М100НН-2СС | 12 | 2,8 | 3 |
| |
L2-2 | 16,5 | ПЭЛШКО 0,15 | М100НН-2СС | 12 | 2,8 | 3 |
| |
L2-3 | 2,5 | ПЭВТЛ-1 0,15 | Без сердечника |
| ||||
L2-4 | 16,5 | ПЭЛШКО 0,15 | М100НН-2СС | 12 | 2,8 | 3 |
| |
L2-5 | 16,5 | ПЭЛШКО 0,15 | М100НН-2СС | 12 | 2,8 | 3 |
| |
L2-6 | 2,5 | ПЭВТЛ-1 0,15 | Без сердечника |
| ||||
L2-7 | 16,5 | ПЭЛШКО 0,15 | М100НН-2СС | 12 | 2,8 | 3 |
| |
L2-8 | 16,5 | ПЭЛШКО 0,15 | М100НН-2СС | 12 | 2,8 | 3 |
| |
L2-9 | 2,5 | ПЭВТЛ-1 0,15 | Без сердечника |
| ||||
L2-10. | 12,5 | ПЭВТЛ-1 0,15 | М100НН-2СС | 12 | 2,8 | 2 |
| |
L2-11 | 4,5 | ПЭВТЛ-1 0,15 | Без сердечника |
| ||||
L2-12 | 9,5 | ПЭЛШКО 0,15 | М100НН-2СС | 12 | 2,8 | 4 |
| |
L3-1 | 1-2 | 4-25 | ПЭЛШКО 0,31 | М100НН-2СС | 12 | 2,8 | 0,26 |
|
3-4 | 4,5 | ПЭЛШКО 0,31 | М100НН-2СС | 12 | 2,8 | 0,33 |
| |
L3-2 | 65 | ПЭВТЛ-1 0,1 | Без сердечника | 0,33 |
| |||
L3-3 | 1-2-3 | 10,75 | ММ 0,8 | Сплав Д-16 | 0,23 |
| ||
L3-4 | 1-2-3 | 9,25 | ММ 0,8 | Сплав Д-16 | 0,21 |
| ||
L3-6 | 1-2 | 12,5 | ПЭЛШКО 0,15 | М100НН-2СС | 12 | 2,8 | 1,8 |
|
L3-7 | 3-4 | 4,5 | ПЭВТЛ-1 0,15 | М100НН-2СС | 12 | 2,8 |
| |
L4-1 | 80 | ПЭВ-1 0,49 | М600НН-ЗСС | 30 | 3,5 | 100 |
| |
L44 | 78 | ПЭВ- 1 0,61 | Без сердечника | 95 |
| |||
Т2-1 | I | 500 | ПЭВ- 0,08 | Э-310, Ш5Х10 |
| |||
11 | 690 | пэв- 1 0,1 | Э-310, Ш5Х10 |
| ||||
III | 690 | пэв- 1 0,1 | Э-310, Ш5Х10 |
| ||||
IV | 500 | пэв- 1 0,08 | Э-310, Ш5Х10 |
| ||||
Т2-2 | I | 120 | пэв- 1 0,18 | Э-310, Ш5Х10 |
| |||
II | 120 | пэв- 1 0,18 | Э-310, Ш5Х10 |
| ||||
III | 86 | пэв- 1 0,31 | Э-310, Ш5Х10 |
| ||||
IV | 86 | пэв- 1 0,31 | Э-310, Ш5Х10 |
| ||||
V | 26 | пэв- 1 0,18 | Э-310, Ш5Х10 |
| ||||
Т4-1 | I | 90 | пэв- 1 0,31 | Э-310, Ш9Х18 |
| |||
II | 90 | пэв- 1 0,31 | Э-310, Ш9Х18 |
| ||||
III | 84 | пэв- 1 0,69 | Э-310, Ш9Х18 |
| ||||
Примечания: 1. Катушки L2-I2 и L3-1 намотаны двойным проводом, катушки L3-3 и L3-4 — медным проводом диаметром 0,8 мм.
|
