2. Катушка L1-10 имеет шаговую намотку, катушка L1-24 — универсальную. Остальные катушки имеют секционную намотку однослойную, ря­довую.

3. Для трансформаторов в графе 2 указаны номера обмоток.

4. Резисторы R2-23, R2-29, R2-37, R4-7 и R4-3 сопротивлением 10 Ом изготовлены из провода ПЭШОК-0,15 длиной 890 мм. Резисторы R2-3I, R4-4 и R4-5 изготовлены из провода ПЭШОК-0,2 длиной 100 мм.

РАДИОПРИЕМНИК «УРАЛ-АВТО-2»

Радиоприемник предназначен для установки в автомо­билях ИЖ-1500 с антенной АР-105. Радиоприемник можно устанавливать и в других легковых автомобилях с питанием от бортовой сети 13,2 В. В радиоприемнике приме­няются автоматическая регулировка усиления и автомати­ческая подстройка частоты в диапазоне УКВ.

Радиоприемник может также работать вне автомобиля в качестве переносного. При этом прием радиовещатель­ных станций в диапазонах ДВ и СВ ведется на внутрен­нюю магнитную антенну, в диапазонах KB и УКВ — на встроенную телескопическую. В режиме переносного радиоприемника используется динамическая головка 0,5ГД-30.

В автомобильный комплект радиоприемника входят динамическая головка 4ГД-8Е, закрепленная на отража­тельной доске, соединительные кабели, запасные предохра­нители, кассета и блок питания.

Основные технические данные радиоприемника при­ведены в приложении 2.

Магнитная антенна радиоприемника W1 образована катушками индуктивностей LI — L5, размещенными на ферритовом сердечнике (рис. 2.33,а). Входные цепи в диа­пазонах ДВ и СВ настраиваются с помощью конденса­тора С23 емкостью 4 — 285 пФ. Для согласования входа радиоприемника с автомобильной антенной служат ка­тушки L15- — L17 и дроссель L1'.

В тракте усиления AM сигналов УРЧ и преобразова­тель частоты выполнены на микросхеме DA4 (рис. 2.33,(5). Нагрузкой УРЧ является контур L42 С61. Контур L41 С58 служит для подавления сигналов промежуточной ча­стоты 465 кГц. Гетеродин преобразователя частоты соб­ран на микросхеме DA3. Один из транзисторов микросхемы DA3 работает в режиме генерации на ДВ и СВ, другой транзистор на частотах диапазонов КВ. Частота контура гетеродина в диапазонах ДВ и СВ настраивается с по­мощью конденсатора С39 емкостью 4 — 285 пФ, в диапазо­не KB — с помощью конденсатора С26 емкостью 4 — 25 пФ (рис. 2.33,а).

С катушек связи L26, L27 и L30 (в диапазоне KB) и L29, L34 (в диапазонах ДВ и СВ) (рис. 2.33,а) напряже­ние гетеродина поступает в цепь эмиттера транзистора преобразователя частоты. Преобразователь частоты вы­полнен на транзисторе микросхемы DA4, в базовую цепь которого (вывод 1 микросхемы) подается напряжение сиг­нала РЧ, а в цепь эмиттера (вывод 3 микросхемы) — напряжение гетеродина. Нагрузкой преобразователя частоты служит пьезокерамический фильтр Z1, подключен­ный к транзистору через согласующий контур L47 С63. Температурная стабилизация режима работы микросхемы DA4 поддерживается с помощью терморезистора R27.

Усилитель ПЧ AM сигналов выполнен на микросхе­мах DA5 и DA6. Нагрузкой микросхемы DA5 служит резо­нансный контур L43 С64 С65, настроенный на частоту 465 кГц. С емкостного делителя С64, С65 напряжение сигнала поступает на вход микросхемы DA6. Нагрузкой этой микросхемы служит контур амплитудного детектора L51 L53 С81.

Детектор AM сигналов с усилителем АРУ собран на микросхеме DA9. Напряжение сигнала частоты 465 кГц с катушки L53 поступает в цепь базы первого транзисто­ра микросхемы DA9. Переход база — эмиттер этого тран­зистора играет роль диода, в цепь которого включен П-образный фильтр ЗЧ. Коллектор первого транзистора вклю­чен в цепь базы второго транзистора, который работает в режиме усиления постоянного тока. Управляющее на­пряжение АРУ с вывода 8 микросхемы DA9 через цепи R41, С84, R35, С55 и R20, С56 поступает на вход УРЧ AM сигналов (вывод 8 микросхемы DA4) и УПЧ AM сигналов (вывод 2 микросхемы DA5 и DA6).

Принципиальная электрическая схема показана на рис. 2.33.

В тракте усиления ЧМ сигналов блок УКВ выполнен на двух транзисторах, двух диодах и одной микросхеме (рис. 2.33, в). Для получения необходимой чувствитель­ности и устойчивой работы в блоке УКВ применен двух-каскадный УРЧ.

Первый каскад УРЧ собран на транзисторе VT1- Входная цепь УРЧ представляет собой широкополосный неперестраиваемый резонансный контур L7 С4 L8 С5. С по­мощью катушки L6 осуществляется связь автомобильной антенны с входом УРЧ. Нагрузкой первого каскада УРЧ ЧМ сигналов служит резонансный контур L18 С18 С22, пе­рестраиваемый с помощью конденсатора С22. Второй каскад УРЧ собран на транзисторе VT2. Нагрузкой его служит широкополосный контур L21 С35 С3.6 С37, пере­страиваемый с помощью конденсатора С37. Для предот­вращения перегрузки преобразователя контур УРЧ за-шунтирован диодом VD1. Напряжение смещения на диод снимается с катушки L21.

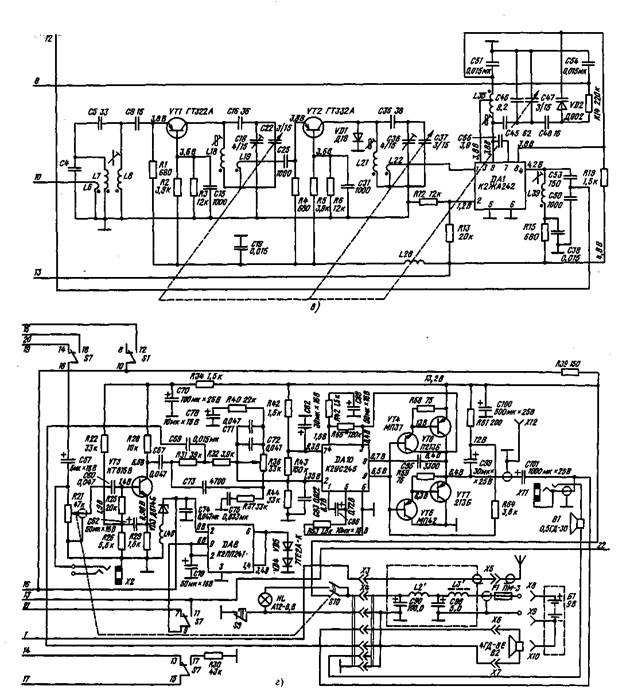

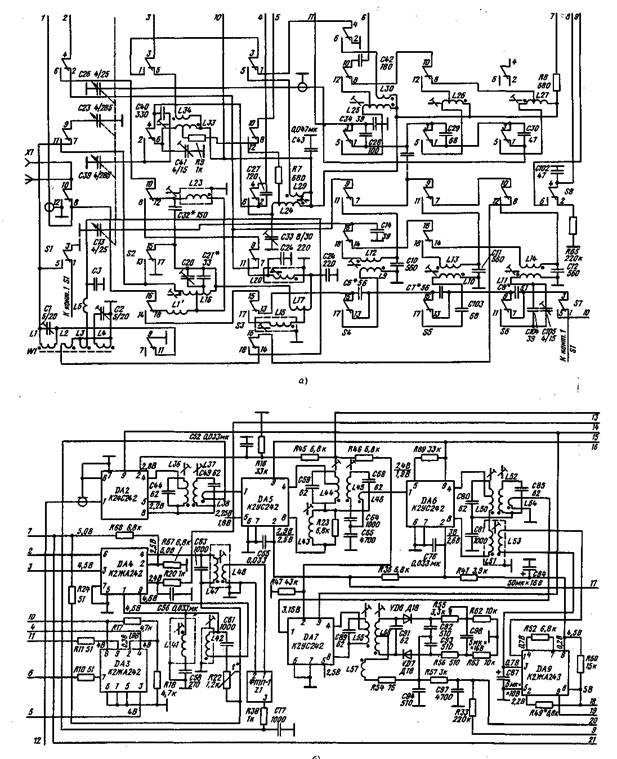

Рис. 2.33. Принципиальная электрическая схема радиоприемника «Урал-авто-2» (Переключатель диапазонов в поло­жении ДВ). Другие переключатели в положении: Sl-авто; S2-CB; БЗ-ДВ; S4 — S6 — KB; S7 — УКВ; S8 — АПЧ; а — входные цепи диапазонов ДВ, СВ и KB; б — УРЧ и УПЧ (AM и ЧМ сигналов); в — блок УКВ; г — УЗЧ и уси­литель мощности

Преобразователь частоты ЧМ сигналов выполнен на микросхеме DA1 по схеме с отдельным гетеродином. Ге­теродин собран на первом транзисторе микросхемы по схеме автогенератора с емкостной обратной связью по напряжению (С66). Контур гетеродина образован ка­тушкой L35 и конденсаторами С45 — С48, С51. С помощью варикапа VD2 осуществляется автоматическая подстройка частоты гетеродина блока УКВ.

Смеситель частоты ЧМ сигналов выполнен на втором транзисторе микросхемы DA1. Напряжение сигнала РЧ поступает в цепь базы транзистора преобразователя час­тоты, а напряжение гетеродина — в цепь эмиттера тран­зистора (вывод 3 микросхемы DA1). Нагрузкой преобра­зователя частоты ЧМ сигналов служит резонансный кон­тур L39 С38 С50 С53. Настроен контур на частоту 10,7 МГц.

Усилитель ПЧ ЧМ сигналов выполнен на микросхемах DA2, DA5 — DA7 (рис. 2.33, б). Первое предварительное усиление ЧМ сигналов по ПЧ осуществляется микросхе­мой DA2. Микросхемы DA5 и DA6 являются усилителями сигналов ПЧ как ЧМ, так и AM сигналов. Нагрузками микросхем DA2, DA5 и DA6 служат двухконтурные по­лосовые фильтры с индуктивной связью между контура­ми — соответственно L36 С44 и L37 С49, L44 С59 и L45 С68, L50 С80 и L52 С85. Нагрузкой микросхемы DA7 служит первый контур частотного детектора L55 С89.

В УПЧ ЧМ сигналов применена стабилизация напря­жения питания базовых цепей транзисторов микросхем. Стабилизатор напряжения питания (рис. 2.33, г) выпол­нен на микросхеме DA8 и диодах VD3 — VD5. С выхода стабилизатора (выводы 7 и 9 микросхемы DA8) снимается опорное напряжение 5В.

Детектирование ЧМ сигналов осуществляется час­тотным детектором на диодах VD6 и VD7 (рис. 2.33, б). С помощью резистора R55 осуществляется необходимый баланс плеч частотного детектора по постоянному току. Нагрузочные сопротивления — резисторы R62 и R63. Управляющее напряжение АПЧ с выхода частотного де­тектора через R33 (рис. 2.33,6) С102 (рис. 2.33,а) и R14, С54 (рис. 2.33,е) подается на варикап VD2.

Таблица 2.11

Режимы работы по постоянному току транзисторов и микросхем радиоприемника «Урал-авто-2»

Обозначение по схеме	Транзистор	Напряжение на электроде (выводе), В
Микросхема
Б	э	К	1	2	3	4	5	6	7	8	9
VT1, VT2	3,6	3,8	0,01
VT3	1,5	0,9	6,6
	(1,1)	(0,5)	(5,6)
VT4	6,6	6,5	12,9
	(4,6)	(4,5)	(8,9)
VT5	6,6	6,3	0
	(4,6)	(4,4)	(0)
VT6	12,9	13,2	6,5
	(8,9)	(9,0)	(4,5)
VT7.	6,3	6,5	0
	(4,4)	(4,5)	(0)
DA1				0	1,2	3,8	4,2	0	0	0	3,8	3,8
DA2					2,8			2,2	0	0		5
DA3
СВ, ДВ				0	1,9	4	4	0	0	0	4	0,3
KB				0	1,9	3,9	0,2	0	0	0	3,9	3,9
DA4				4,5	2,5	4,5	5	0		0	2,4	4,5
DA5				0	2,9			2,25				9
					2,5			1,8
DA6				0	3			2,4				9
					3,6			1,9
DA7					3,15			2,5	0	0		5
DA 8				3,4	9	0	3,4		3,4			5
DA9				0,7	2,2	0,7		0	5	0,2	4,5
DA10				0,7	1,35	6,5	1,6	0,73	0	9,3	0,7	6,6
				(0,3)	(0,9)	(4,5)	(1,5)	(0,7) .	(0)	(6,4)	(0,74)	(4,6)

Примечания: 1. Без скобок указаны значения напряжений при работе радиоприемника в автомобиле (при напряжении питания 13,2 В), в скобках — при работе радиоприемника вне автомобиля (при напряжении питания 9В).
