Режимы работы транзисторов и микросхем магнитолы по постоянному и переменному токам приведе- в табл. 5.6 и 5.7
Конструкция. Все узлы и блоки магнитолы помещены в стальной корпус со съемными верхней и нижней крышками.
На передней панели корпуса расположены кассетоприемник, верньерно-шкальное устройство и органы управления. На задней панели находится гнездо для подключения антенны. Из левой боковой стенки магнитолы выходят провод питания с предохранителем и провод с разъемом для подключения переменного резистора R3 (СПЗ - 4аМ).
Конструктивно магнитола состоит из восьми блоков: ЛПМ, блока УКВ, платы радиоприемника, платы УЧЗ, платы автоматического управления, механизма настройки, платы преобразователя напряжения и фильтра подавления помех. Несущими элементами магнитолы являются П-об-разное шасси и передняя панель. Лентопротяжный механизм крепится в корпусе магнитолы к боковым стенкам шасси и передней панели. В магнитоле применен ЛПМ, построенный по одномоторной кинематической схеме с косвенным приводом ведущих валов.
Таблица 5.6
Режимы работы транзисторов в магнитоле «Старт-202-стерео»
Обозначение по схеме | Напряжение на выводе, В | ||
Б(3) | Э(И) | К(С) | |
VТ1(УКВ) | (5Х10-6). | 1,8 | 7,2 |
VТ2(УКВ) | (15Х10-6) | 1,6 | 8,6 |
VТЗ(УКВ) | 1,3 | 0,5 | |
2-VT1 | 0,7 (50Х10-6) | 0 | 2,5 |
2-VT2 | 1,5 | 0,75 | 8,3 |
2-DA1 | |||
2-VT3 | 2,6 | 2 | 7,7 |
2-VT4 | 2 | 1,4 | |
2-VT5 | 2 | 1,4 | |
2-VT6 | 0,07 | 0,07 | 3 |
2-VT7 | 0,68 | 0 | 0,07 |
2-VT8 | 2,8 | 3 | 6,8 |
2-VT9 | 0,73 | 0 | 0,02 |
2-VT10 | 8,8 | ||
2-DA2 | |||
2-DA3 | |||
3-VT1, 3-VT2 | 3,1 | 2,5 | 14,4 |
3-VT3, 3-VT4 | 6 | 5,4 | 9 |
3-VT5 | 14,2 | 13,6 | 14,4 |
3-VT6 | 13,6 | 12,8 | 14,4 |
3-VT7, 3-VT8 | 9,4 | 8,8 | 13,8 |
3-VT.9, 3-VT10 | 13,8 | 14,4 | 7,6 |
3-VT11, 3-VT13 | 7,6 | 7,4 | 14,4 |
3-VT12, 3-VT14 | 6,9 | 7,4 | 0 |
3-DA1 | |||
3-DA1 | |||
4-VT1 | 9,2 | 8,8 | 7,1 |
4-DA1 | |||
4-VT2 | 0 | 0 | 14 |
4-VT3 | 0 | 0 | 14 |
4-VT4 | 9,4 | 8,8 | 14 |
4-VT5 | 0 | 0 | 14 |
4-VT6 | 13,4 | 14 | 8,8 |
4-VT7 | 3,2 | 2,6 | 13,4 |
5-VT1 | 8 | 8 | 11,6 |
5-VT2 | 0,4 | 0 | 8 |
5-VT3 | 2,6 | 2,8 | 9,8 |
5-VT4 | 1,2 | 0 | 2,6 |
5-VT5 | 1,-2 | 0 | 2,8 |
5-VT6 | 10,4 | 9,8 | 14,4 |
5-VT7 | 6,4 | 5,6 | 10,4 |
Примечания: 1. Режимы пи постоянному току указаны без скобок, по переменному току-- в скобках,
2. Напряжение по переменному току и точках 3-КТЗ и ЗКТ4 — ЗОмВ
3. Напряжение по постоянному току в точке 5-КТ1 — 25 В.
Таблица 5.7
Режимы работ микросхем в магнитоле «Старт-203-стерео»
Номер вывода | 2-DA1 | 2-DA2 | 2-DA3 | 4-DA1 | 3-DAI | 3-DA2 |
1 | 0 | 0,7 | 0,9 (50Х10-6) | 6,5 | ||
2 | 3,7 | 0,08 | 0,92 | 8,8 | ||
3 | 2,2 | 0 | ||||
4 | 1,68 | 8,8 | ||||
5 | 2,2 | 1,38 | 1 | |||
6 | 3,7 | 0,7 | 0,36 | 8,6 | ||
7 | 0 | 0 | 0 | |||
8 | 2,5 | 1,36 | 8,8 | 3,1 | 5,2 | |
9 | 7,7 | 3,7 | 0,35 | 8,8 | 14,4 | 12,8 |
10 | 2,7 | 3,7 | 4 | 4,7 | 6,7 | |
11 | (40Х10-6) 3,7 | 4,5 | 8,8 | 1,9 | 1,75 | |
12 | 2,1 | 3,7 | 4,2 | 0,7 | 0,7 | |
13 | 2,1 | 3,7 | 3,5 | 1,28 | ||
14 | 2,1 | 0,8 | 2 | 1,28 | 1,25 |
Примечание. Режимы работ по постоянному току указаны без скобок, по переменному току — в скобках.

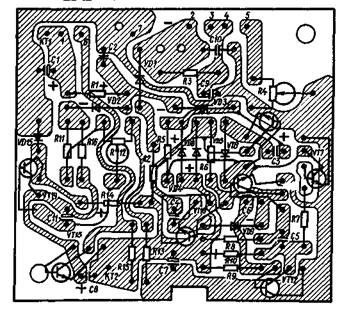

Рис. 5,22. Электромонтажная схема платы УКВ магнитолы «Старт-203-етерео»

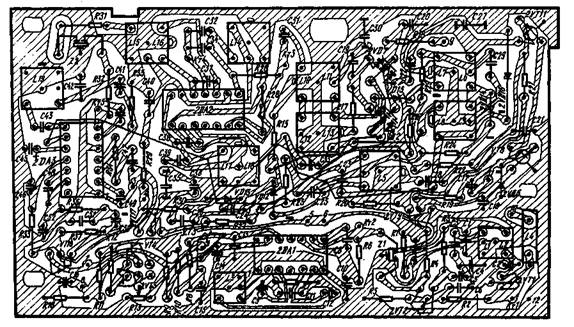

Рис. 5.23. Электромонтажная схема платы радиоприемника «Старт-203-стерео»

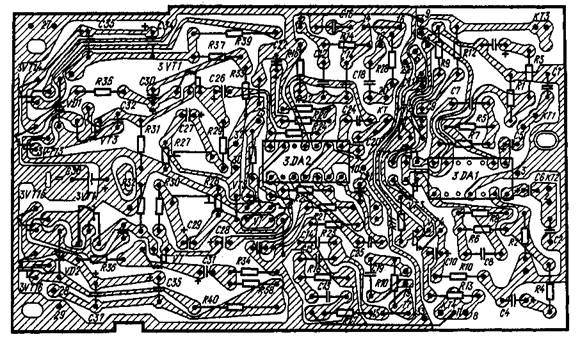

Рис. 5.24. Электромонтажная схема платы УЗЧ магнитолы «Старт-203-стерео»
Блок УКВ экранирован и расположен на тыльной стенке магнитолы. Параллельно блоку УКВ на кронштейне крепится плата преобразователя напряжения. Плата УЗЧ и плата радиоприемника AM сигналов с ПЧ-ЧМ трактом расположены одна над другой. Плата автоматического управления и стабилизатора напряжения питания крепятся к ЛПМ.
Механизм настройки и фильтр подавления помех крепятся к шасси магнитолы. Фильтр подавления помех экранирован.

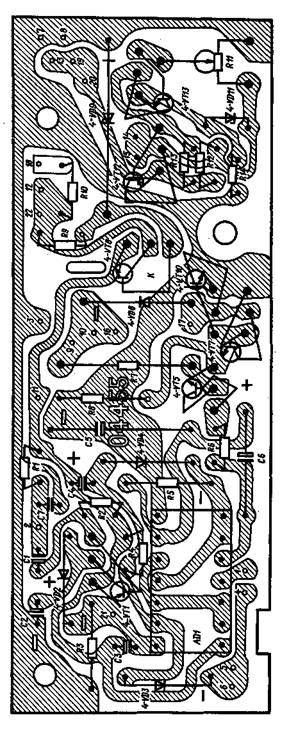

Монтаж радиоэлементов на платах магнитолы выполнен печатным способом. Электромонтажные схемы плат магнитолы показаны на рис. 5.22 — 5.25.
Моточные данные дросселей и катушек магнитолы приведены в табл. 5.8.
В магнитоле применены следующие детали: резисторы R1 типа ППЗ-44; R3 типа СПЗ-4аМ; R2 типа СПЗ — ЗЗТ; R4 типа МЛТ-2; 3-R39, 3-R40 типа МЛТ-1; 4-R7 и 4-R10 типа МЛТ-05; 4-R9 типа МЛТ-0,25; 2-R13, 3-R27, 3-R28, 4-R11, 5-R4, 5-R12 типа СПЗ — 226; остальные типа С1 — 4; конденсаторы С1, 1-С2, 1-С5, 2-С14, 2-С16, 2-С18, 2-СЗО, 2-С45, 2-С46, 2-С49, 2-С50, 3-СЗ — С6, 3-С9 — 3-С11, 3-С20 — 3-С23,3-С26 — 3-С31;3-С34 — 3-С38,5-С1,5-С3,5-С4,5-С7,5-С8, 5-С11, 4-С1 — 4-С4 типа К50-16; 2-С27, 2-С35 типа КТ4-23; 1-С1, 1-С10, 1-С14, 2-С2, 2-С9, 2-С12, 2-С36 типа КД-1; 1-СЗ, 2-С4, 2-С11, 2-С13, 2-С15, 2-С37, 2-С42, 3-С1, 3-С2, 3-С12 — 3-С17, 3-С24, 3-С25 типа К22-5; 3-С7, 3-С8, 3-С18, 3-С19 типа К73-9; 4-С5, 4-С6 типа К.53-14; остальные типа К10-7в.
В магнитоле допускается следующая замена типов транзисторов: КТ315А на КТ315Г; КТ816А на КТ816Г; КТ817А на КТ817Г; КТ339А на КТ368А и КТ368Б; КТ503Б на КТ503Г; КТ361Б на КТ361Г и КТ815Г; КТ339А на КТ368А и КТ368Б; КТ817А на КТ817Г, КТ815Б и КТ815Г; КТ814А на KT8I6A и КТ816Б.
|
