Рисунок Результат расчета технических потерь методом по потере напряжения

Таблица Сравнительный анализ методов оценки технических потерь

Методы технических потерь	Потери технические	Погрешность относительно базисного метода (по потере напряжения)
по потере напряжения	7,65%	0%
средних нагрузок	9,21%	20,392%
установившегося режима	0,92%	87,974%

Таким образом, необходимо в приложениях к договорам электроснабжения объектов сельского хозяйства применять методику расчета технических потерь методом по потере напряжения, которая учитывает дополнительную составляющую технических потерь до удаленных точек распределительной сети 0,38 кВ объекта; производить работниками службы Энергосбыта контрольные замеры уровней напряжения заданной точностью во всех характерных точках сети 0,38 кВ объекта при заключении договоров электроснабжения с целью уменьшения убытков у потребителей и сокращение фактического небаланса
электрической энергии в сетевых организациях; заданная точность обеспечивается предложенным терминалом в диапазоне 0,002…0,2%,
значение которой определяется параметрами нагрузки, состоянием узла учета электрической энергии и характеристиками распределительной сети 0,38 кВ.

Библиографический список

1. Отчеты Энергосбыта Дирекции БашАЭС Краснокамского района о фактическом электропотребление электроэнергии «ЭСНА».

2. Инструкции по расчету и анализу технологического расхода электрической энергии на передачу по электрическим сетям энергосистем и энергообъединений. И 34‑70‑030-87; Союзтехэнерго, М., 1987.

3. Архивный файл измерений за 16.01.2008 года, полученный с портативного терминала ESNA. txt.

4. Инструкции к комплексу программ РТП 3.

УДК 631.371

ЛОКАЛЬНЫЙ ОБОГРЕВ
В ЖИВОТНОВОДЧЕСКОМ ПОМЕЩЕНИИ
С ПОМОЩЬЮ ЛЕНТОЧНЫХ
НАГРЕВАТЕЛЬНЫХ ЭЛЕМЕНТОВ

, ФГОУ ВПО «Башкирский ГАУ»

Известно, что отклонение температуры окружающей среды в животноводческом помещении от оптимальной ведет к снижению продуктивности животных и увеличению расхода кормов. Существует несколько способов создания микроклимата в животноводческом помещении.

Широкое распространение для нагрева воздуха и создания общего температурного фона в животноводческом помещении получили электрокалориферы и электрокалориферные установки. Но при калориферном способе обогрева наблюдается большая неравномерность температуры воздуха в помещении, а при отключении электрокалориферной установки наступает быстрое охлаждение. Поэтому для создания требуемого температурного режима выгодно применять дополнительный обогрев помещений в зоне расположения молодняка. По сравнению с общим отоплением помещений преимущества локального электрообогрева – это пониженный расход электроэнергии. Обеспечивая необходимую температуру, средства локального обогрева позволяют сохранить в целом во всем помещении достаточно комфортную, но низкую температуру. Из-за чего уменьшается
перепад между внутренней и наружной температурами, что сокращает теплопотери с удаляемым отработанным воздухом.

Часто в качестве источника локального тепла на свинокомплексах и фермах используют электрические инфракрасные лампы различных марок мощностью от 250 до 500 Вт. Но зачастую данная система обогрева не обеспечивает должным образом прогревание поверхности до требуемой температуры и не исключает полностью простудные заболевания, т. к. велика разница температур облучаемой части тела и необлучаемой, соприкасающейся с ложем. Эту проблему можно решить применением электрообогреваемых полов. Электрообогреваемые полы создают улучшенный микроклимат в зоне нахождения молодняка за счет повышения температуры поверхности пола и подвижности воздуха над ним. Это ведет к высушиванию пола, снижению относительной влажности и концентрации вредных газов. Отпадает потребность в подстилочном материале. Электрообогреваемый пол обладает теплоаккумулирующей способностью.

В настоящее время полы монтируются путем закладки в их массив нагревательных элементов из кабеля специальной конструкции или нихромовой проволоки.

Основными недостатками системы электроподогрева с применением кабеля специальной конструкции являются:

-  выход из строя всей нагревательной системы при механическом или электрическом повреждении кабеля в одной точке;

-  неравномерность теплового поля из-за малой площади теплоотдачи кабеля.

Наиболее экономичными и перспективными с точки зрения энергосбережения являются системы электроподогрева с использованием в качестве нагревательного элемента ленточных полос, выполненных из фольги на основе специальных сплавов, устойчивых к коррозии и покрытых электроизоляционным материалом. Оптимальная ширина полос составляет до 500 мм, а толщина покрытия 0,5 мм. Использование данных полос позволяет монтировать нагревательные элементы на любые поверхности без дополнительных работ по укладке и последующему выравниванию.

Эффективность электроподогрева с ленточными нагревателями можно увеличить, обеспечив направленность градиента теплового потока к поверхности слоя, путем увеличения толщины тепловой изоляции полосы нагревателя с нижней стороны (например, полиметилен до 3 мм).

Кроме того, при применении ленточных электронагревателей дополнительно обеспечивается:

­  возможность достижения удельной мощности от 01.01.01 Вт/м2;

­  возможность использования любого вида источника питания в зависимости от требований электробезопасности к помещениям с напряжением от 12 В до 380 В;

­  высокая равномерность температурного поля за счет специальной схемы соединений нагревательных элементов;

­  длительная, надежная эксплуатация в условиях воздействия влаги, перепадов температур, механических нагрузок;

­  высокие темпы выполнения монтажных работ.

Система с ленточными электронагревателями имеет большой запас по энергопередаче и может обеспечивать режим интенсивного разогрева с последующей стабилизацией температуры, контроль и управление которой производится дистанционными датчиками температуры.

Такая система электроподогрева спроектирована и готовится к внедрению для обогрева пола свинарника - маточника на 800 голов в «Чишма» Дюртюлинского района Республики Башкортостан.

В настоящее время в этом хозяйстве применяется система электрообогреваемых полов с использованием нихромовой проволоки. Изучив существующую систему, выяснилось, что нихромовые провода расположены в цементно-асбестовых трубах, а цементно-асбестовые материалы плохо пропускают тепло. Кроме того, вокруг нагревательных элементов имеется воздушное пространство, что в свою очередь ведет к перегреву нагревательных элементов и, как следствие, к перерасходу электрической энергии. Расчеты показали, что около 30% электроэнергии расходовалась на перегрев нагревательных элементов, т. е. впустую. Данный факт и предопределил переход от нихромовой проволоки к ленточным электронагревательным элементам.

Согласно расчетам, капитальные вложения на внедрение системы примерно в 4 раза меньше, чем при проектировании системы с использованием нихромовой проволоки.

Библиографический список

1. Растригин, электрификации тепловых процессов в сельскохозяйственном производстве / . - М.: Агропромиздат, 1988. – 255 с.

УДК 001.4:620.9:006.354

ВЕТРОЭНЕРГЕТИЧЕСКАЯ УСТАНОВКА РОТОРНОГО ТИПА С ГОРИЗОНТАЛЬНОЙ ОСЬЮ ВРАЩЕНИЯ
ДЛЯ ЭНЕРГОСНАБЖЕНИЯ ФЕРМЕРСКИХ ХОЗЯЙСТВ

, ФГОУ ВПО Кабардино-Балкарская ГСХА

Для повышения надежности ветроэнергетической установки и коэффициента использования энергии воздушного потока, и уменьшения габаритных размеров и металлоемкости конструкции нами разработана ветроэнергетическая установка роторного типа с горизонтальной осью вращения.

Ветроэнергетическая установка выполнена с горизонтальным валом, заканчивающимся на концах фланцами, на которых жестко закреплены внутренние ободы барабанных ветроколес роторного типа, помещенных в цилиндрические кожухи с воздухосборными диффузорами. Ротор генератора закреплен в средней части вала агрегата, а статор генератора на внутренней части горизонтального корпуса, установленного на башне. Воздухосборные диффузоры закрепленные на кожухах обеспечивают бесперебойную работу в широком диапазоне скоростей воздушного потока, а использование двух барабанных ветроколес роторного типа позволяет уменьшить размеры установки.

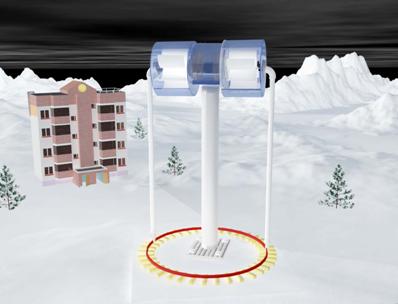

Рисунок Ветроэнергетическая установка

Ветроэнергетическая установка содержит два барабанных ветроколеса роторного типа расположенные с двух сторон башни
на горизонтальном валу. Ветроколеса помещены в цилиндрические кожухи с прорезями, к которым непосредственно крепятся воздухосборные диффузоры. При этом между стенкой кожуха и диффузором остается зазор, создающий разность давления в кожухе, позволяющий более эффективно использовать кинетическую энергию воздушного потока.

Использование цилиндрических кожухов позволяет ветровому потоку непрерывно взаимодействовать с лопастями на протяжении 2400 вращательного движения лопасти по окружности горизонтального вала. Корпуса кожухов с одной стороны закреплены на основании, которое крепится на башне, а с двух остальных сторон крепятся на опорах. Эти опоры на роликовых колесах поворачиваются вместе с башней и воздушным диффузором на поворотной платформе, в зависимости от направления воздушного потока.

Таблица Характеристика ветроустановок

Название ветроустановки	СВЕТ-10	СВЕТ-30
Мощность генератора, кВт	10	30
Выходное напряжение (трехфазное), В	380	380
Рабочий диапазон скоростей ветра, м/с	3-45	3-45
Скорость ветра при номинальной мощности, м/с	5	5
Система ориентации	самоориентация	самоориентация
Частота вращения ветротурбины, об/мин.	60	60
Число ветротурбин	2	2
Число лопастей ветротурбины	6	6
Диаметр ветротурбины, м	1,1	1,9
Длина лопасти, м	0,75	1,3
Ширина лопасти, м	0,5	0,9
Высота башни, м	6	6

Ветроэнергетическая установка роторного типа с горизонтальной осью вращения обладает следующими техническими характеристиками:
