1. Эволютивная скорость самолета на всех высотах — 400 км/ч.
2. Нормальный взлетный вес самолета при полетах с бетонированных, грунтовых и заснеженных ВПП — 7900 кГ (вес самолета более 7900 кГ считается перегрузочным).
3. При полетах с бетонированной ВПП максимальный взлетный вес самолета, установленный из условия прочности шасси, не должен превышать 9500 кГ, а с металлических, грунтовых и заснеженных ВПП — 8500 кГ.
Примечание. Количество взлетов с максимальным взлетным весом с металлических, грунтовых и заснеженных ВПП не должно превышать 20% общего количества взлетов с этих ВПП.
4. Зависимости взлетной и посадочной скорости, длины разбега и пробега от веса самолета, режимов работы двигателя на взлете, вариантов использования средств механизации крыла и средств торможения на посадке, а также от атмосферных условий показаны на графиках и номограммах (рис. 6—8).
5. Взлетные веса самолета со всеми вариантами подвесок распределены по группам и приведены в табл. 3. Разрешается выполнять взлет с вариантами подвесок, указанными в группе 1 табл. 3, — со всех видов ВПП, а с вариантами подвесок, указанными в группе 2, — только с бетонированных ВПП.
6. Нормальный вес самолета при посадке на бетонированные, грунтовые (с прочностью грунта s>= 7,0 кГ/см2) и заснеженные ВПП — 6800 кГ. Посадку с таким весом выполнять с обязательным применением системы СПС. Нормальный посадочный вес самолет будет иметь:
— без подвесок под крылом и фюзеляжем — при остатке топлива не более 1400 л;
— с авиабомбами ФАБ-100, или ракетами Р-ЗС, или блоками УБ-16-57УМ, или подвесной пулеметной гондолой— при остатке топлива не более 1100 л;
— с неуправляемыми ракетами С-24 или авиабомбами ФАБ-250 — при остатке топлива не более 700 л.
Примечание. Нормальный посадочный вес самолета без применения системы СПС с обязательным применением тормозного парашюта — 6500 кГ.
Таблица 3
Вариант подвесок | Вес самолета перед запуском двигателя, кГ |
Группа 1 | |
2 Х Р-ЗС | 7920 |
2 Х ФАБ-100 | 7910 |
2 Х УБ-16-57УМ | 7890 |
2 Х С-24 | 8250 |
2 Х ФАБ-250 | 8210 |
2 Х Р-ЗС и пулеметная гондола (ПГ) | 7980 |
2 Х ФАБ-100 и ПГ | 7970 |
2 Х УБ-16-57УМ и ПГ | 7950 |
2 Х С-24 и ПГ | 8310 |
2 Х ФАБ-250 и ПГ | 8270 |
2 Х Р-ЗС и 490-л подвесной бак (ПБ) | 8370 |
2 Х ФАБ-100 и 490-л ПБ | 8360 |
2 Х УБ-16-57УМ и 490-л ПБ | 8340 |
Группа 2 | |
2 Х С-24 и 490-л ПБ | 8700 |
2 Х ФАБ-250 и 490-л ПБ | 8660 |
КРАТКИЕ СВЕДЕНИЯ ОБ УСТОЙЧИВОСТИ И УПРАВЛЯЕМОСТИ САМОЛЕТА
Самолет с приведенными в табл. 1 вариантами подвесок обладает удовлетворительными характеристиками. устойчивости и управляемости.
На рис. 4 показан эксплуатационный диапазон высот и скоростей полета с различными вариантами подвесок.
Предупредительная тряска в горизонтальном прямолинейном полете начинается со скоростей 360 — 380 км/ч (в зависимости от веса, центровки, типа подвесок и конфигурации самолета). Тряска незначительная, интенсивность ее уменьшается по мере приближения к скорости начала сваливания. На скорости 290 — 300 км/ч появляется покачивание с крыла на крыло, которое можно парировать отклонением элеронов.
При уменьшении скорости менее 280 км/ч эффективность элеронов существенно уменьшается. При подходе к минимальной скорости самолет практически не реагирует на их отклонение. При этом эффективность руля направления уменьшается незначительно.

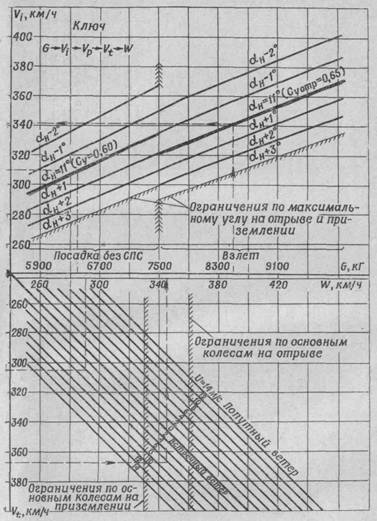

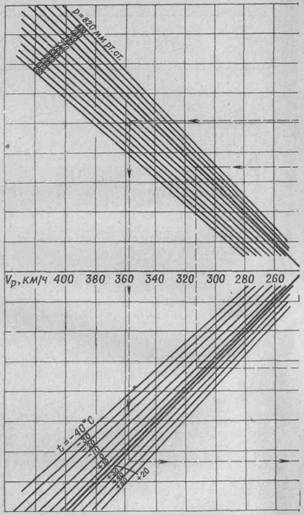

Рис. 6. Номограмма для определения скорости отрыва (приземления) в зависимости от веса самолета, угла атаки, атмосферного давления, температуры наружного воздуха и ветра.
Примечание. При посадке с включенной системой СПС скорость уменьшается на 20—25 км/ч

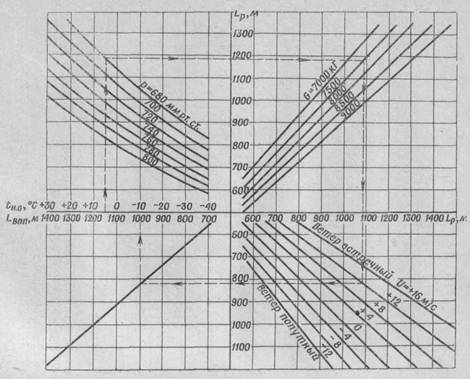

Рис. 7. Номограмма для определения длины разбега и потребной длины ВПП в фактических атмосферных условиях.
Примечание. На рис. 7 и 8 U — составляющая ветра, направленная вдоль ВПП
Рис. 8. Номограмма для определения длины пробега и потребной длины ВПП в фактических атмосферных условиях с включенной системой СПС и с тормозным парашютом.
Примечания: 1. При посадке без выпуска тормозного парашюта длина пробега увеличивается на 30—40%.
2. При посадке без включения системы СПС длина пробега увеличивается на 20%
При подвеске двух авиабомб калибра 250 кг как с подвесным баком, так и без него самолет не имеет предупредительной тряски. На скорости 290—300 км/ч он начинает покачиваться с крыла на крыло с незначительными колебаниями по тангажу и при скорости 280 км/ч входит в режим парашютирования.
Скорость начала сваливания в горизонтальном прямолинейном полете с различными вариантами подвесок в полетной и посадочной конфигурациях равна 190— 260 км/ч. Самолет при не полностью взятой на себя ручке управления сваливается на крыло с одновременным плавным опусканием носа.
Во взлетной конфигурации в наборе высоты при работе двигателя на режиме «Максимал» и не полностью взятой на себя ручке управления самолет на крыло не сваливается, а при достижении скорости 190—260 км/ч плавно опускает нос и переходит на снижение с набором скорости.
При достижении минимальной скорости самолет, как правило, кренится (g ~ 30°) вначале влево с опусканием носа, разгоняется до скорости V = 280 км/ч и поднимает нос, а затем кренится вправо (g ~ 30°) с опусканием носа, т. е. происходит движение типа «падающего листа». Энергичного сваливания самолета на крыло не происходит. При отклонении ручки управления от себя до нейтрального положения самолет прекращает колебания, фиксирует угол снижения и разгоняется.
При торможении виражом на дозвуковых скоростях, особенно при числах М менее 0,5, до углов атаки начала сваливания предупредительной тряски практически нет, признаком начала сваливания является покачивание с крыла на крыло и «вождение носом». В этом случае при торможении с перегрузкой порядка 1,5—2,0 ед. поведение самолета на режиме сваливания аналогично описанному выше.
На больших высотах при торможении виражом от максимального числа М до М начала сваливания с полностью взятой на себя ручкой управления самолет сваливается на числах М ~ 0,7-0,75. Предупреждающие признаки и характер поведения самолета на сваливании аналогичны описанным для торможения виражом на дозвуковых скоростях полета.
Наличие предварительного скольжения на 1—2 диаметра шарика по указателю скольжения в процессе торможения до сваливания, а также энергичное отклонение ручки управления на себя при скорости порядка 280 км/ч в режиме прямолинейного горизонтального полета практически не меняет характера поведения самолета при сваливании.
Если при торможении самолета с перегрузкой более 1,5—2,0 ед. в момент начала покачивания с крыла на крыло отклонить руль направления, самолет с энергичным вращением вокруг продольной оси войдет в штопор.
В посадочной и взлетной конфигурациях в диапазоне скоростей 280—380 км/ч самолет имеет слабо выраженную неустойчивость по скорости. В процессе уменьшения скорости ручка управления отклоняется от себя за нейтральное положение, однако запас хода ручки на пикирование остается достаточным.
В процессе выполнения торможения виражом с полностью отклоненной ручкой управления на себя с числа Ммакс до М = 0,9 на высотах 13000—15000 м в диапазоне чисел М= 1,15-1,2 возникает незначительная тряска.
Чтобы избежать выхода самолета на су, близкие к су сваливания, необходимо с появлением тряски уменьшить отклонение ручки управления на себя. Зависимость су от числа Мф полета показана на рис. 9.
Рис. 9. Зависимость су от числа Мф полета (для самолета без подвесок или с двумя Р-ЗС и ПГ)
На числах М = 1,4 и более (Vпр = 800 км/ч и более) усилия на педалях при отклонении руля направления значительны, что затрудняет устранение скольжения самолета.
Вследствие повышенной эффективности элеронов самолет очень чувствителен к поперечному отклонению ручки, поэтому при полете в сложных метеоусловиях, особенно на малых высотах и околозвуковых скоростях полета, требуется повышенное внимание летчика при пилотировании самолета.
Энергичные перекладывания элеронов на числе М = 1,7 и более сопровождаются значительным скольжением, что требует повышенного внимания летчика при выполнении эволюций на указанных числах М.
При включенном автопилоте, работающем в режиме «Стабилизация», пилотирование самолета в поперечном отношении упрощается вследствие увеличения расходов ручки, потребных для создания крена.
Без подвесок и с ракетами Р-ЗС самолет обладает повышенной реакцией по крену на отклонение руля направления, особенно при выходе на большие углы атаки. При полете с подвесным топливным баком реакция по крену на отклонение руля направления возрастает. В этом случае при даче ноги и нейтральных элеронах самолет начинает энергично вращаться вокруг продольной оси. Вращение сопровождается уменьшением скорости и увеличением перегрузки. При возникновении указанного вращения летчик должен установить и зафиксировать педали в нейтральном положении.
При включенном автопилоте, работающем в режиме «Стабилизация», после энергичного отклонения руля направления самолет входит в крен и начинает скользить или медленно вращаться.
Выполнение маневров самолета в трансзвуковом диапазоне скоростей полета (М = 0,8-1,2) характеризуется резким изменением характеристик устойчивости и управляемости, а также изменением потребных отклонений ручки управления и усилий на ней на единицу перегрузки (рис. 10—12). Такое изменение потребных отклонений ручки и усилий на единицу перегрузки в трансзвуковом диапазоне скоростей полета при выполнении маневра с торможением с фиксированной ручкой управления в момент прохода М = 0,9-0,87 может привести к самопроизвольному увеличению перегрузки («подхвату»), воспринимаемому летчиком как неустойчивость по перегрузке.
|
